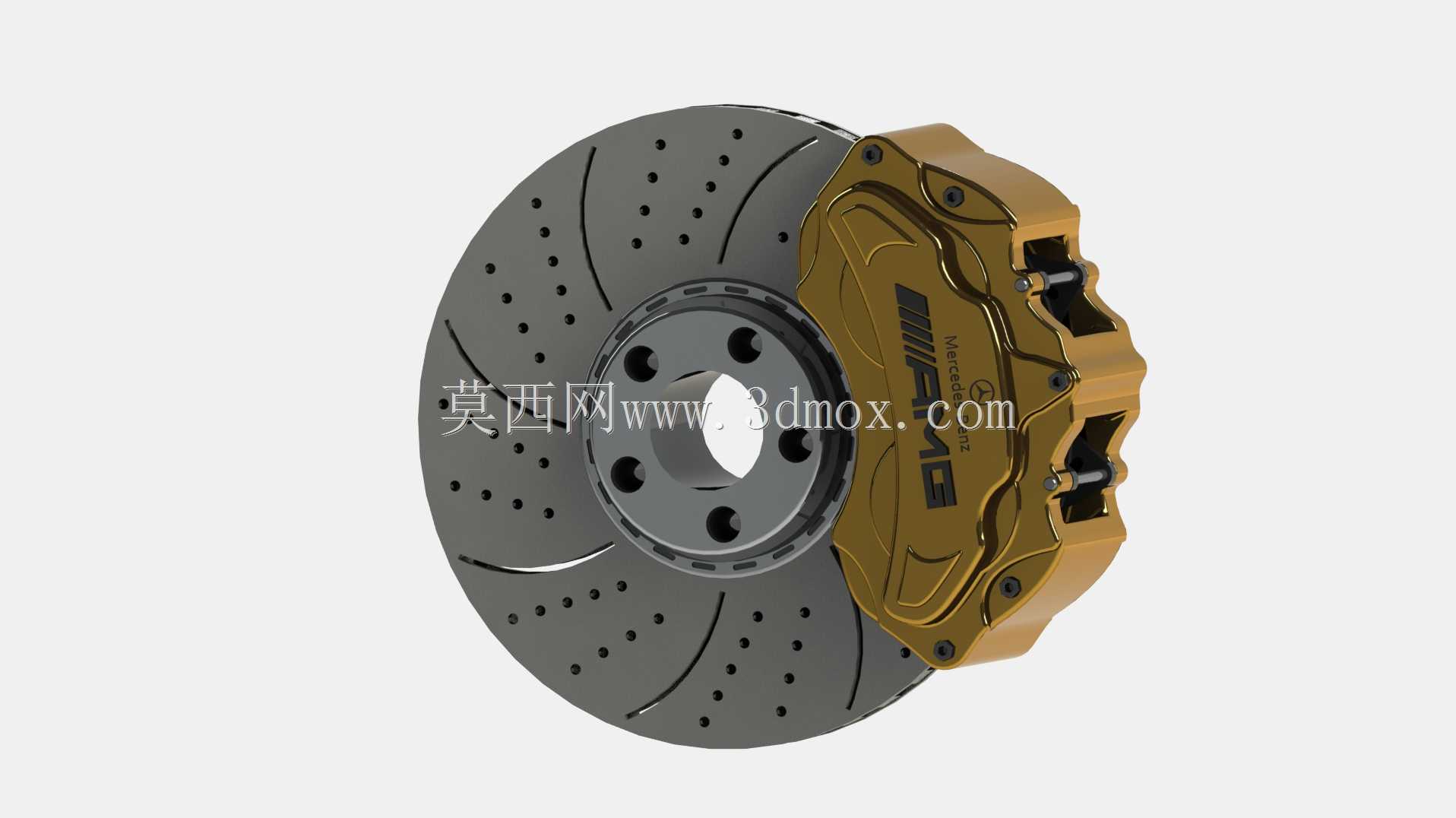

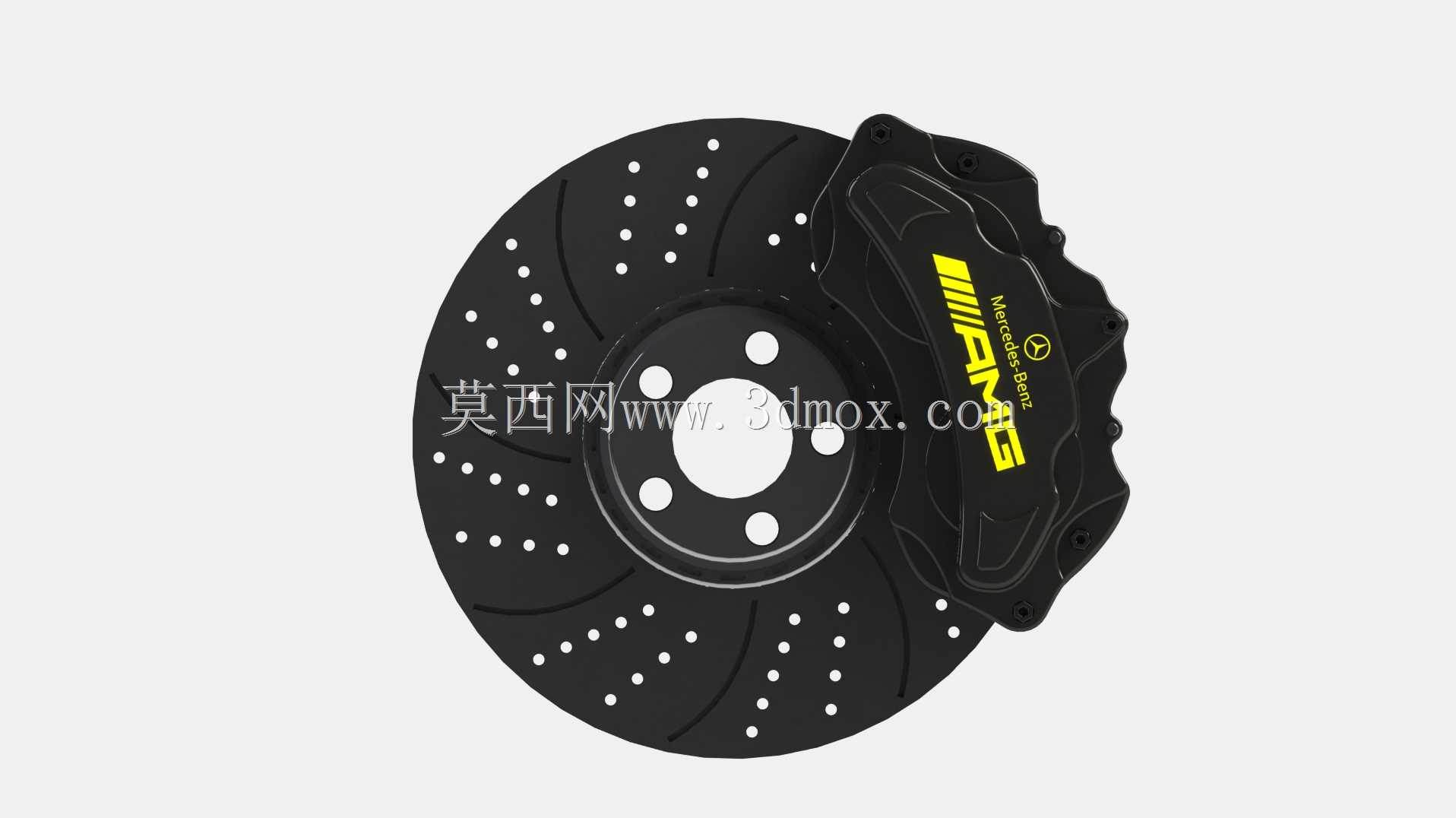

带卡钳与刹车片的高性能盘式制动结构

这套盘式制动结构的三维建模，完全围绕乘用车高性能制动场景的实际装配需求搭建，没有做多余的装饰性结构，所有特征都对应量产部件的真实功能逻辑。先从安装边界说起，制动盘中心的定位孔与螺栓孔位完全匹配主流乘用车型的轮毂轴承安装基准，中心定位止口的公差带在建模时就预留了装配间隙，避免装车时出现过盈卡滞或者同轴度超差的问题，制动盘的有效摩擦半径经过反复校核，既保证足够的制动力矩输出，又不会因为摩擦半径过大导致卡钳安装时与转向节、轮毂辐条发生运动干涉。

从实际用途来看，这套结构主要面向民用乘用车的街道升级场景，也可覆盖入门级赛道日的制动需求，区别于原厂单活塞浮动卡钳的配置，这个对向多活塞卡钳的结构能在制动时提供更均匀的夹紧力，减少刹车片偏磨的概率。制动盘表面的钻孔与划线结构不是装饰，建模时特意还原了孔位的倒角与划线的深度，这些结构在实际使用中能快速刮除刹车片表面的磨屑，同时在雨天行驶时打破制动盘表面的水膜，避免水滑导致的制动距离变长，另外通风盘内部的散热风道也做了等比例还原，风道的走向顺着车轮旋转方向设计，车辆行驶时气流能顺着风道快速带走制动产生的热量，减少连续制动后的热衰减幅度。

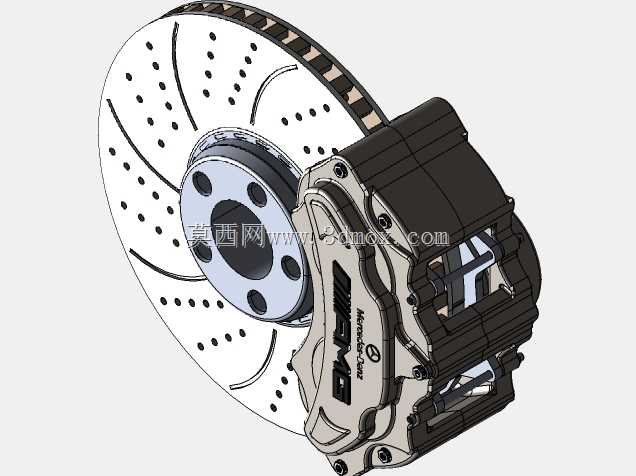

设计思路上，整个结构做了模块化拆分，卡钳本体、活塞、刹车片、制动盘、固定螺栓都做了独立的零件建模，装配约束完全按照实车装配逻辑设置，卡钳的安装桥位可以根据不同车型的转向节安装点做参数化调整，不需要重新绘制整个卡钳本体就能适配不同车型的安装需求。刹车片的背板与摩擦材料层做了分层建模，摩擦材料层的厚度预留了磨损余量，对应的卡钳活塞回位结构也做了还原，制动解除时活塞能依靠密封圈的形变自动回位，避免刹车片长期拖磨制动盘导致的异常升温与油耗上升。

再看细节的功能特性，卡钳本体的加强筋位置完全对应受力集中区域，建模时没有做多余的加厚处理，在保证结构刚度的前提下控制整体重量，避免簧下质量过度增加影响悬挂响应速度。刹车片的消音片与卡钳上的防尘套结构也做了还原，这些细节结构虽然不直接参与制动力输出，但能有效降低制动时的异响概率，同时阻挡路面的泥沙、积水进入活塞腔，延长卡钳的密封件使用寿命。制动盘的帽部厚度与安装面平面度在建模时就做了基准约束，安装面的平面度误差控制在极小范围内，避免装车后制动盘端面跳动量过大导致高速刹车时方向盘抖动。

在实际的结构选型参考中，这套模型可以直接作为制动系统升级方案的校核基准，设计人员可以直接在装配体中测量卡钳与轮毂、转向节、减震器的最小间隙，提前排查干涉风险，不需要等到样件装车才发现装配问题。卡钳的活塞排布经过受力平衡校核，不同直径的活塞组合能让刹车片在整个摩擦面上的压力分布更均匀，避免刹车片局部过度磨损导致的制动踏板脚感不均。制动盘的通风道截面做了渐扩设计，气流从中心进入后能顺着风道加速流出，比等截面风道的散热效率提升不少，连续制动时的盘温上升速度更慢，能维持更稳定的摩擦系数。

整个模型的装配层级清晰，没有冗余的特征点，每个零件的倒角、圆角都对应实际加工工艺，比如制动盘摩擦面的边缘倒角是为了避免安装时磕碰产生毛刺，卡钳本体的铸造圆角也完全符合铝合金铸造的工艺要求，不会出现无法开模的尖锐结构。对于从事底盘制动系统设计的工程师来说，这套模型可以作为结构参考，快速调整参数适配不同吨位的车型需求，也能用于三维装配教学中的制动系统结构演示，直观展示盘式制动从踏板力输入到夹紧制动盘的整个结构逻辑。
