汽车盘式制动钳结构三维设计

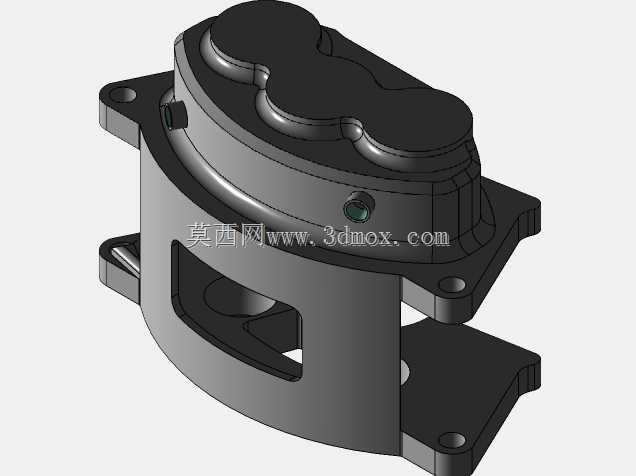

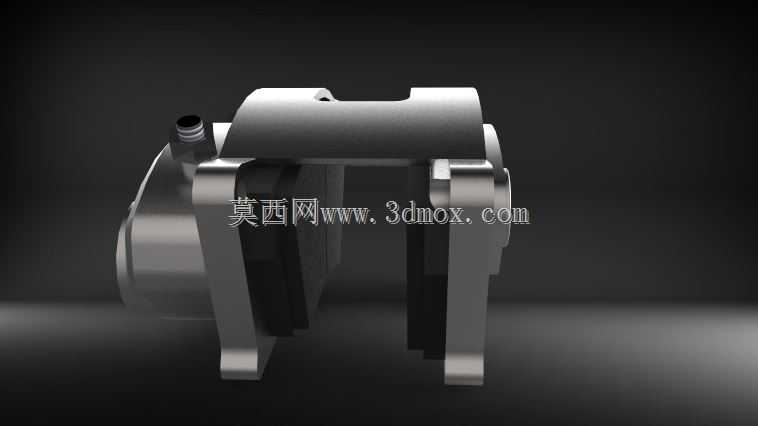

　　在乘用车与轻型商用车的底盘制动系统中，盘式制动钳是承担制动力输出、将液压推力转化为摩擦夹紧力的核心执行部件，直接决定车辆制动过程的响应速度、制动稳定性与连续制动抗热衰退性能，广泛适配主流家用轿车、城市SUV、轻型载货车辆的前轮制动回路，部分高性能车型的后轮也会采用同结构的浮动式制动钳配置。从实际装车工况来看，该制动钳属于浮动卡钳结构，整体采用跨骑式布局骑跨在制动盘两侧，缸体侧集成单活塞液压腔，另一侧设置摩擦片导向安装位，工作时液压油推动活塞侧摩擦片贴紧制动盘内侧，同时卡钳本体在导向销的约束下反向滑动，带动外侧摩擦片同步夹紧制动盘，通过两侧摩擦片与制动盘端面的摩擦力矩，将车轮的转动动能转化为热能耗散，实现车辆减速或驻车制动。设计过程中首先要匹配目标车型的轮辋安装空间，卡钳本体的外轮廓圆弧面需避让轮辋内侧的辐条曲面，预留至少5mm的安全间隙，避免车辆行驶过程中轮辋跳动与卡钳发生运动干涉；卡钳的安装支耳位置需严格匹配转向节上的预装孔位，两个安装孔的中心距公差控制在±0.05mm范围内，安装面的平面度要求不大于0.03mm，保证装车后卡钳的滑动方向与制动盘端面保持垂直，避免出现偏磨、拖滞等故障。

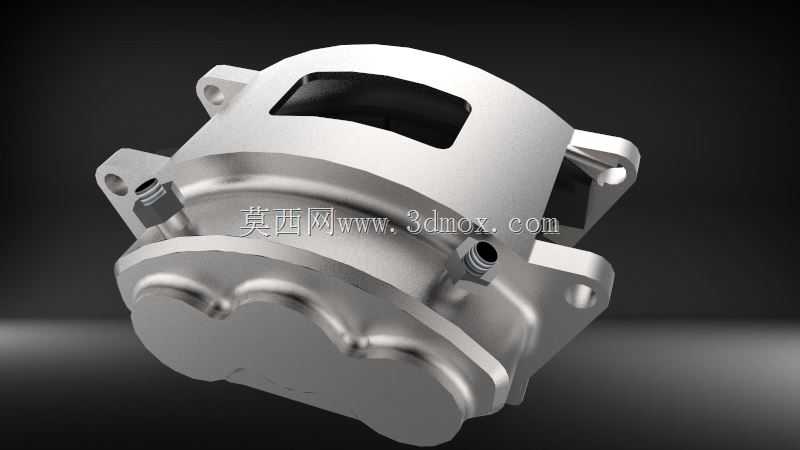

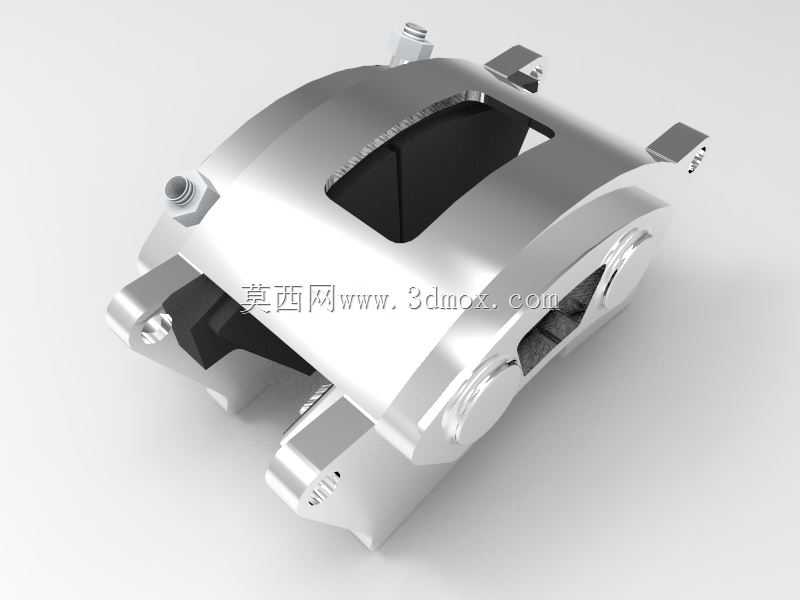

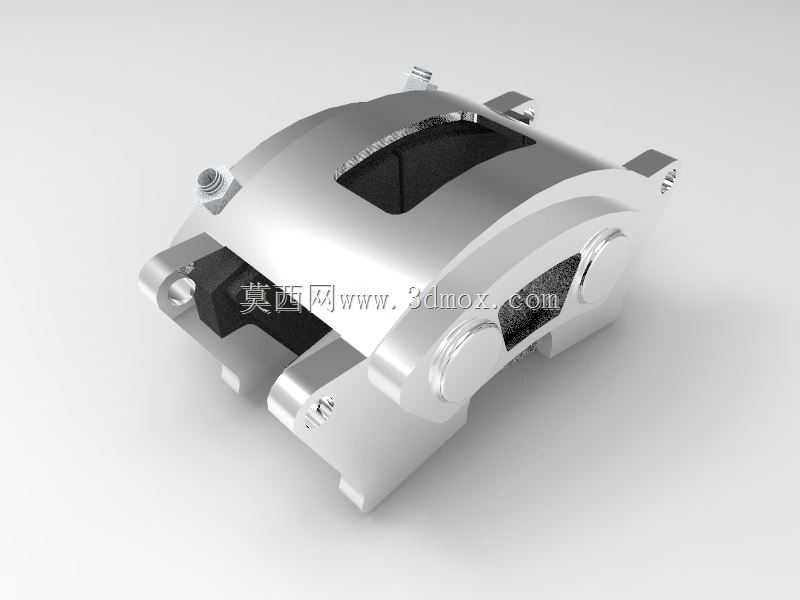

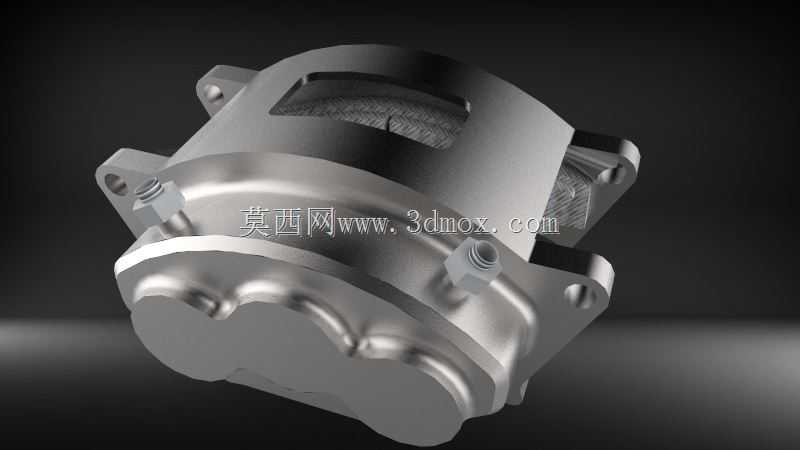

　　结构设计上，卡钳本体采用高强度铸铝合金材料，在保证整体刚度的前提下降低非簧载质量，提升悬架响应性能；活塞腔内壁设计有密封环槽，采用矩形橡胶密封圈实现液压密封，同时利用密封圈的弹性变形量实现活塞的自动回位，保证制动解除后摩擦片与制动盘之间保留0.1-0.2mm的均匀间隙，减少行驶过程中的拖滞阻力。摩擦片的安装位设置有实心边缘的限位挡边，可限制摩擦片在制动过程中的径向窜动，同时预留了摩擦片磨损后的更换空间，无需拆解卡钳本体即可完成摩擦片的维保更换；卡钳顶部设置有排气螺钉安装孔，用于制动系统加注制动液时排出管路内的空气，避免气阻导致制动踏板发软、制动力不足的问题；侧面预留有制动硬管的连接接口，接口螺纹采用标准公制细牙螺纹，密封面采用锥面密封结构，保证高压制动液的密封可靠性。

　　在建模过程中需要重点验证卡钳的滑动行程，活塞的最大伸出量需匹配摩擦片的最大磨损厚度，保证摩擦片磨损至极限位置时活塞仍不会脱出缸体；同时要校核全制动工况下卡钳本体的结构强度，在10MPa的额定液压压力下，卡钳桥部的最大变形量需控制在0.15mm以内，避免夹紧力不足导致制动效能下降。导向销的安装孔位设计有防尘套安装槽，配套橡胶防尘套可阻挡泥水、沙尘进入滑动配合面，避免卡钳滑动卡滞导致的制动跑偏问题；卡钳外表面的圆弧过渡设计既可以优化应力分布，减少应力集中导致的本体开裂风险，也可以减少行驶过程中的空气阻力，同时避免棱角磕碰导致的防腐层破损。

　　针对日常维保场景，该结构的制动钳在更换摩擦片时，只需通过专用工具将活塞推回缸体内，即可装入新的摩擦片，无需整体拆卸卡钳的安装固定螺栓，维保操作便捷；卡钳本体上的标识位可预留刻印零件号、生产日期的区域，方便售后配件的识别与追溯。在与周边部件的边界匹配上，需要注意卡钳与减震器下支座、转向拉杆球头、轮毂轴承防尘盖等部件的静态与动态间隙，在车轮上下跳动、转向打满的全行程范围内，所有相邻部件的最小间隙不小于3mm，避免运动干涉。
