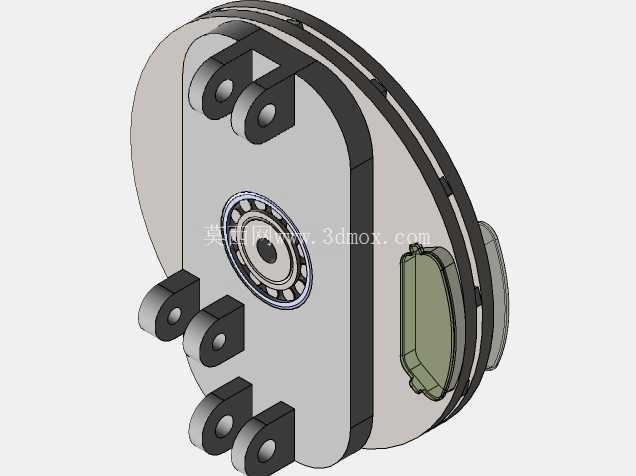

汽车盘式制动器与轮毂集成装配结构

这套集成结构主要面向乘用车辆底盘行走系统的制动与承载功能需求，日常行驶过程中承担车轮承载、制动力输出的核心作用，是车辆行驶安全相关的关键底盘部件。日常车辆行进时，轮毂部分通过轴承结构与转向节实现转动配合，刹车盘与轮毂刚性连接随车轮同步转动，制动卡钳固定在转向节支架上，当制动指令触发时，卡钳内部活塞推动摩擦片夹紧刹车盘，通过摩擦力矩让车轮转速降低直至停转，整套结构的匹配精度直接决定制动响应速度、制动平顺性以及长时间制动的热稳定性。

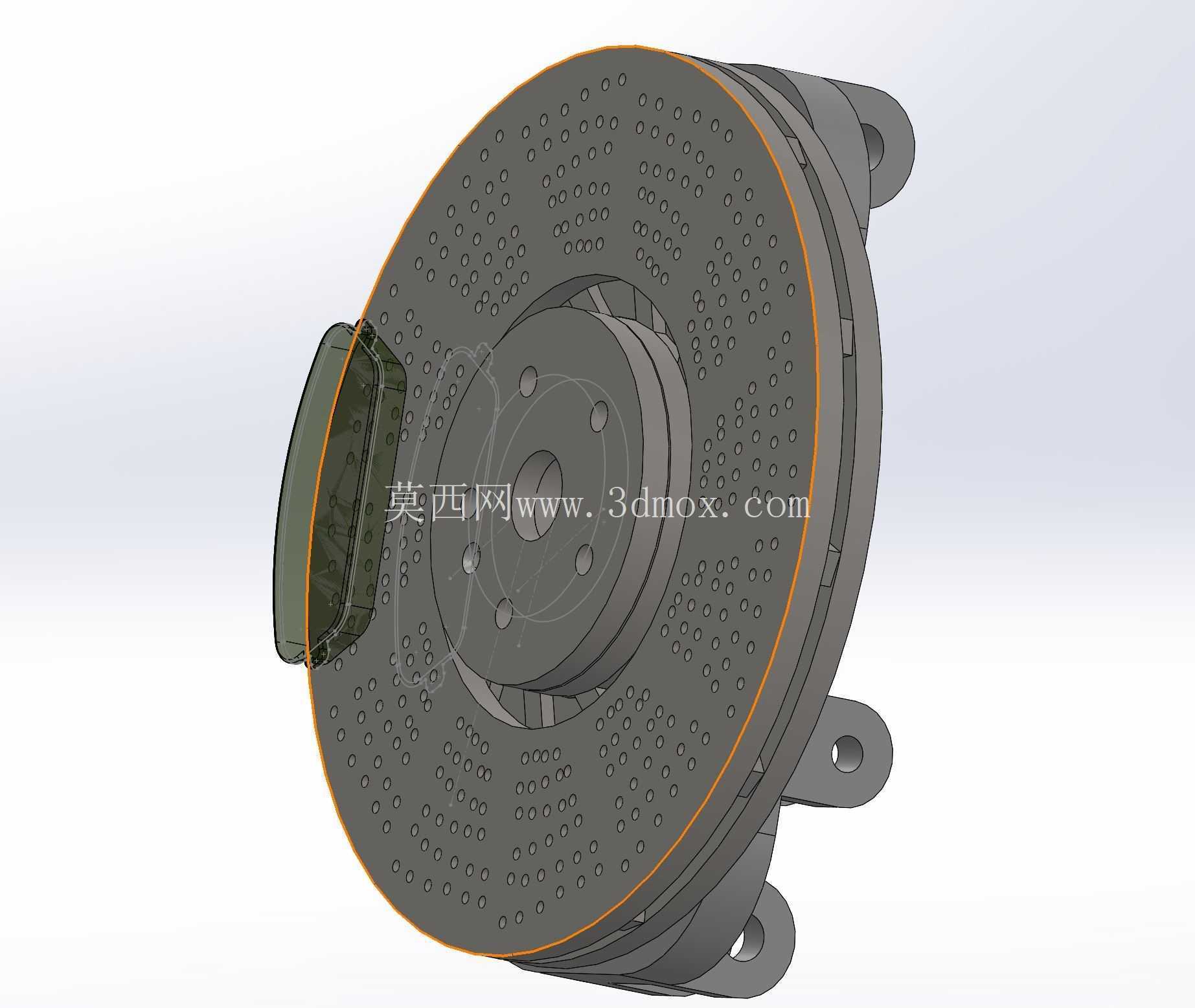

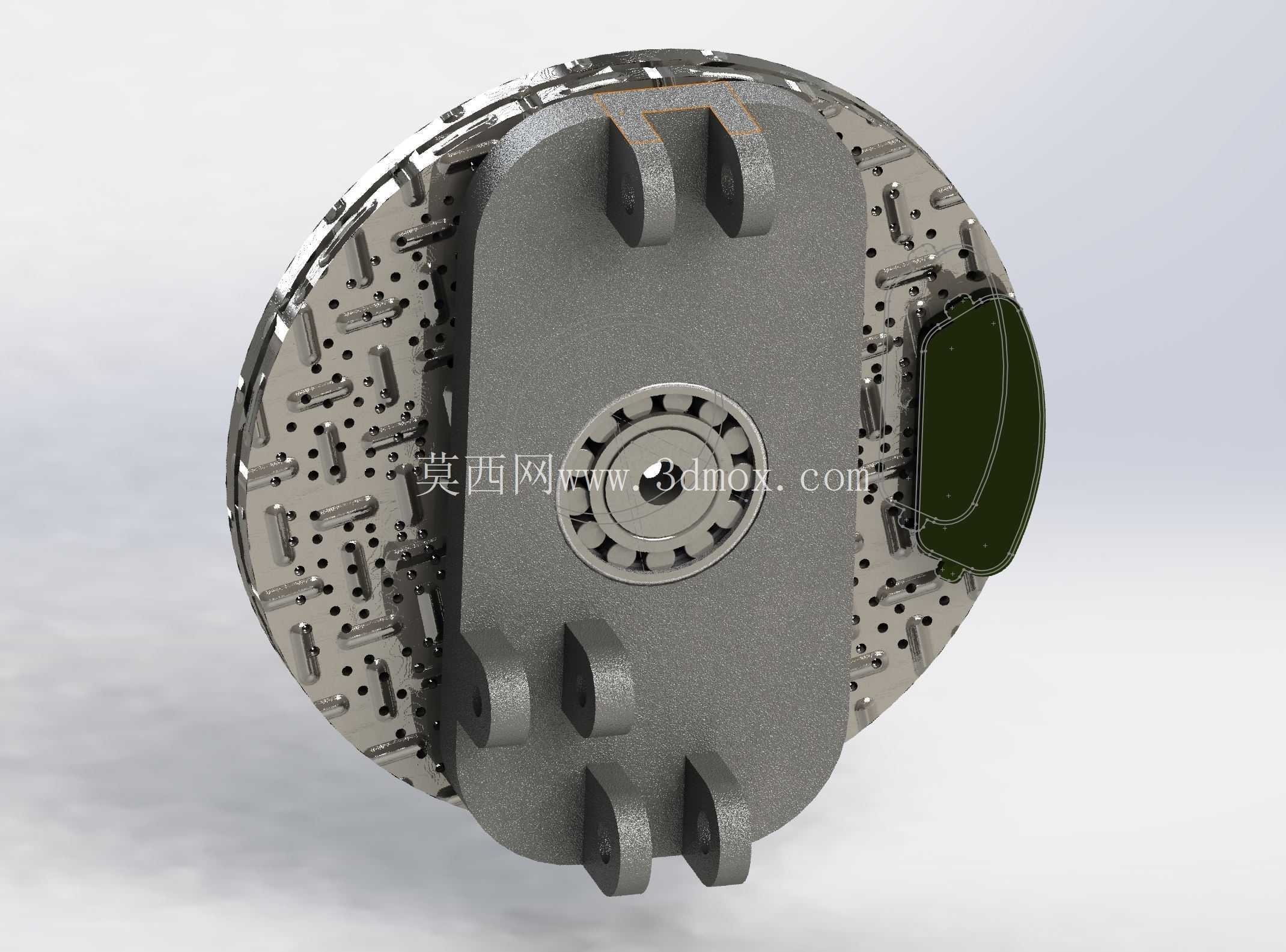

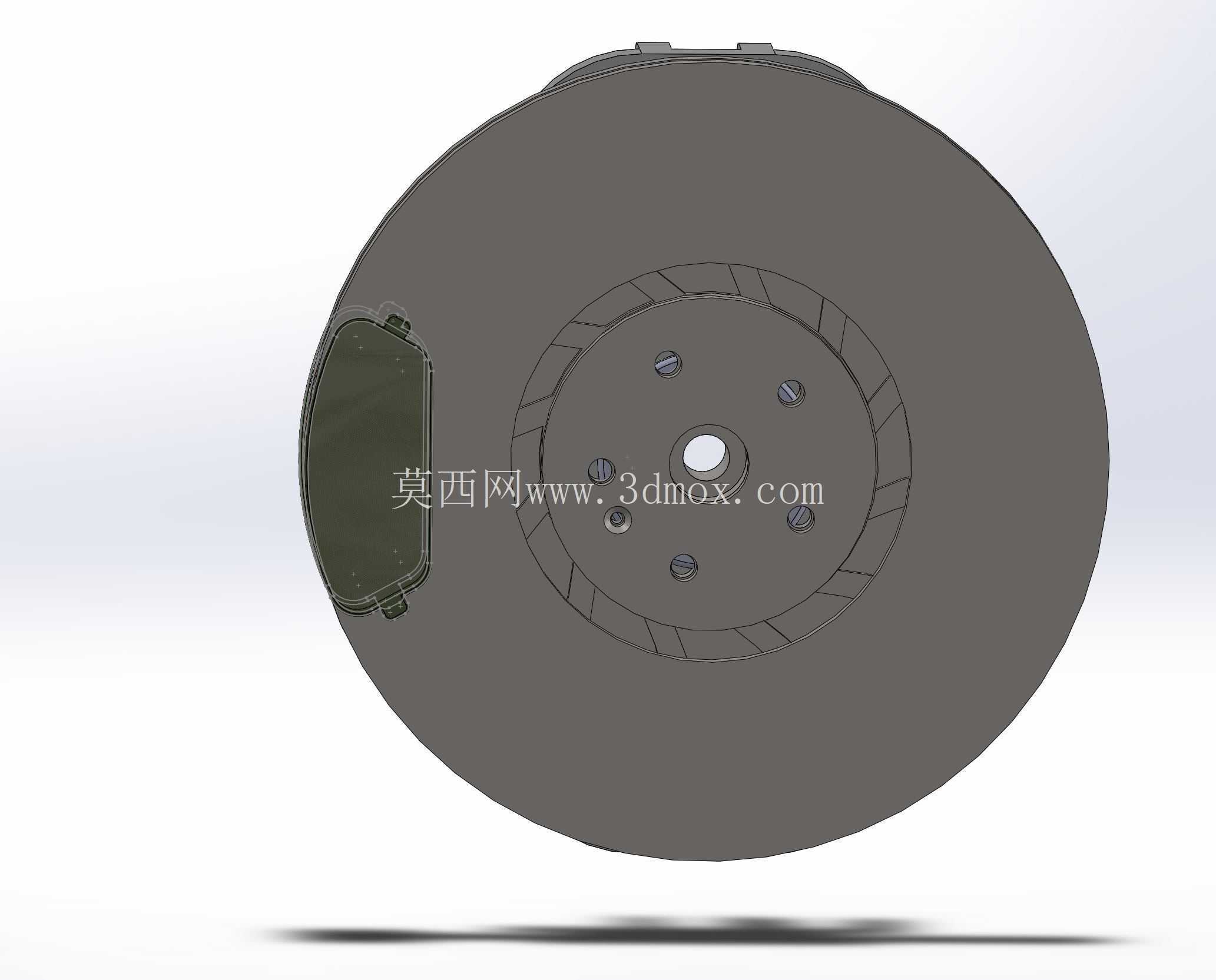

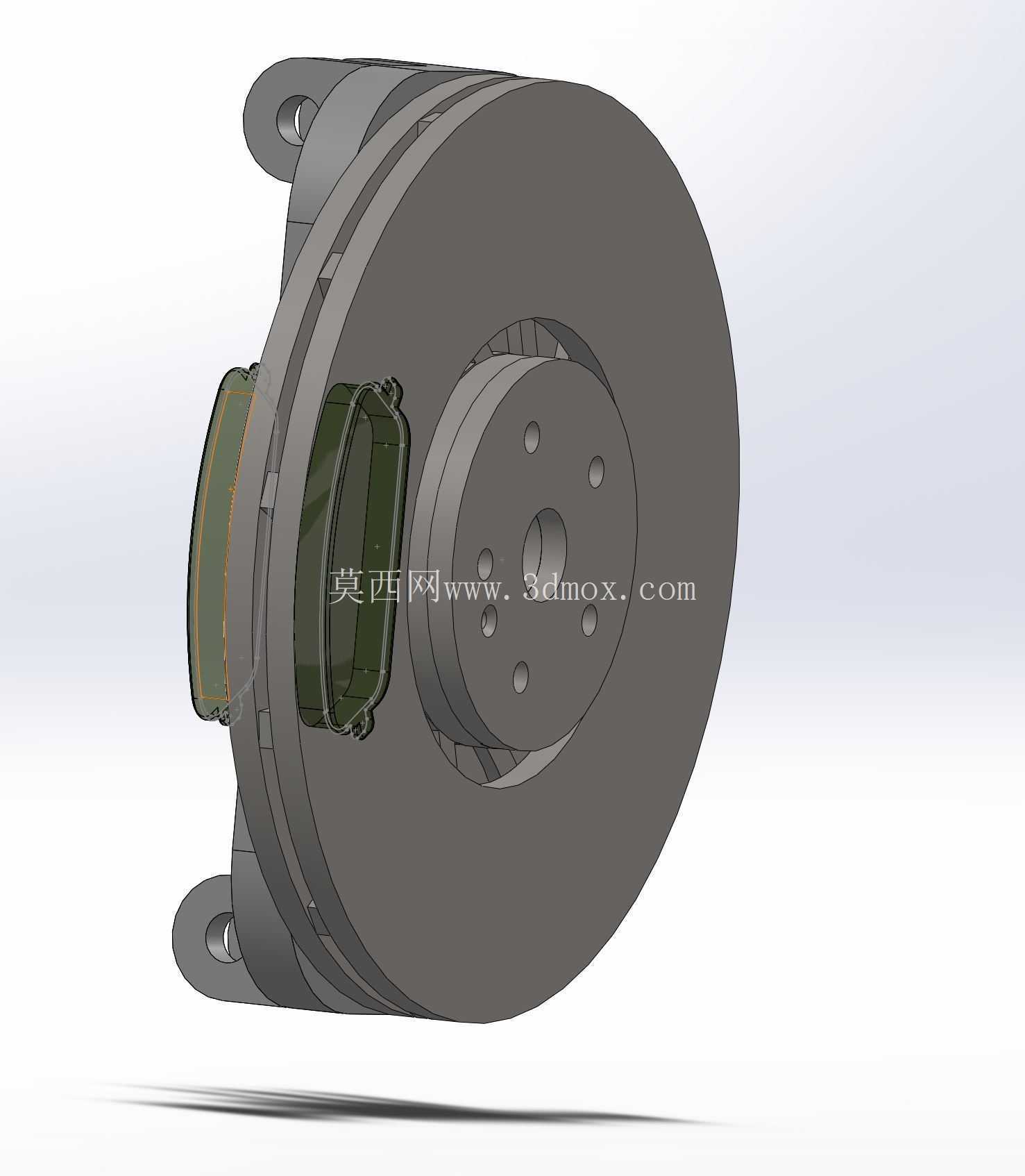

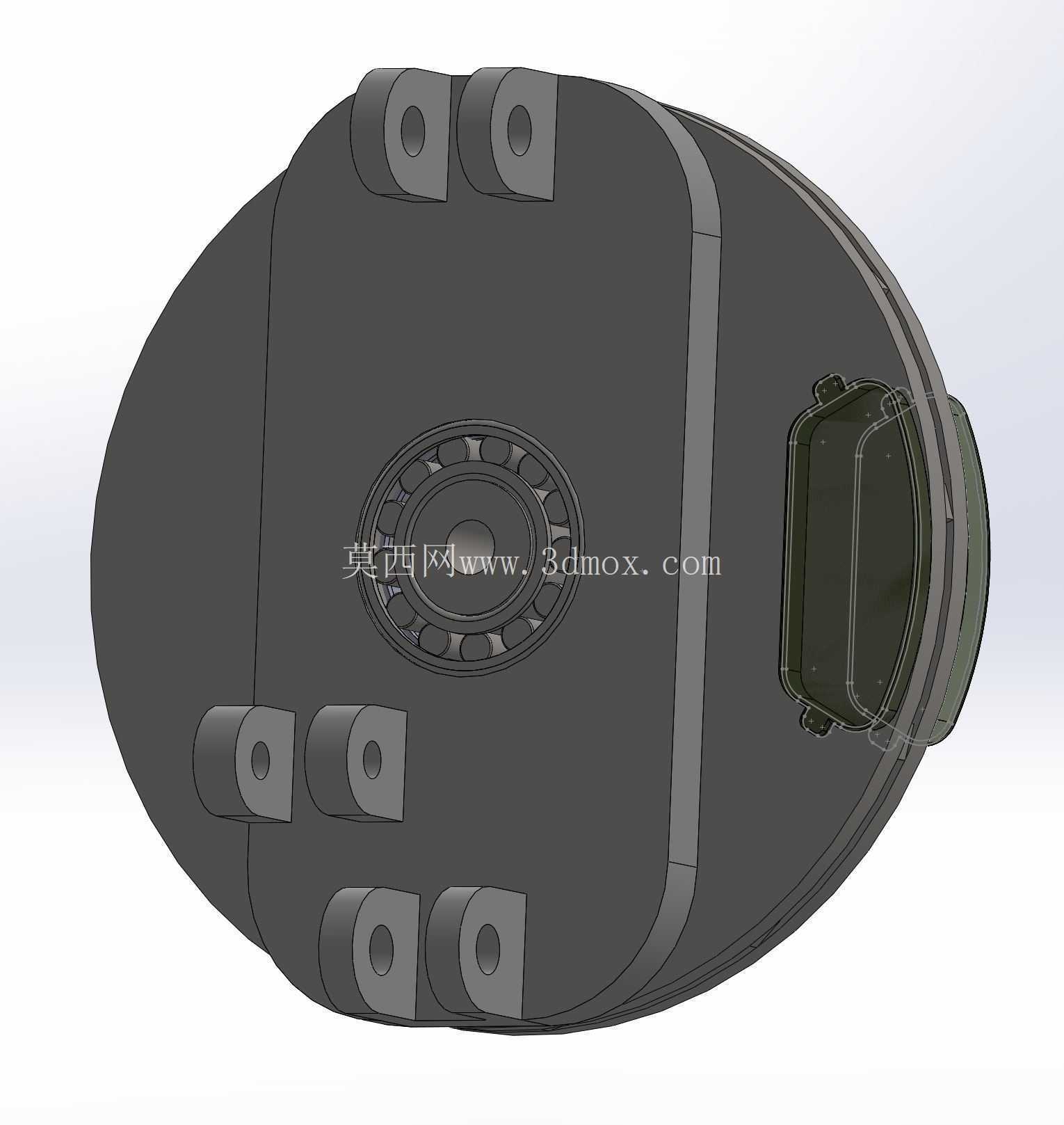

从结构设计逻辑来看，这套总成采用了制动盘与轮毂同轴集成的布局方案，安装支架预留了三个等距分布的固定孔位，孔位的位置度公差控制在0.02mm范围内，可直接适配对应车型的转向节安装端面，不需要额外制作转接板，减少装配累积误差。制动盘采用通风式结构设计，内部的通风道沿径向呈流线型分布，车辆行驶时气流可顺着通风道快速带走制动摩擦产生的热量，避免长时间连续制动导致摩擦片热衰减，保障山区长下坡路段、高速紧急制动场景下的制动效能稳定。轮毂的轴承安装位采用阶梯式轴肩设计，轴肩的端面跳动公差控制在0.015mm以内，既能保证轴承装配时的轴向定位精度，也能承受车辆过弯、颠簸路面产生的径向与轴向复合载荷，避免轮毂出现旷量。

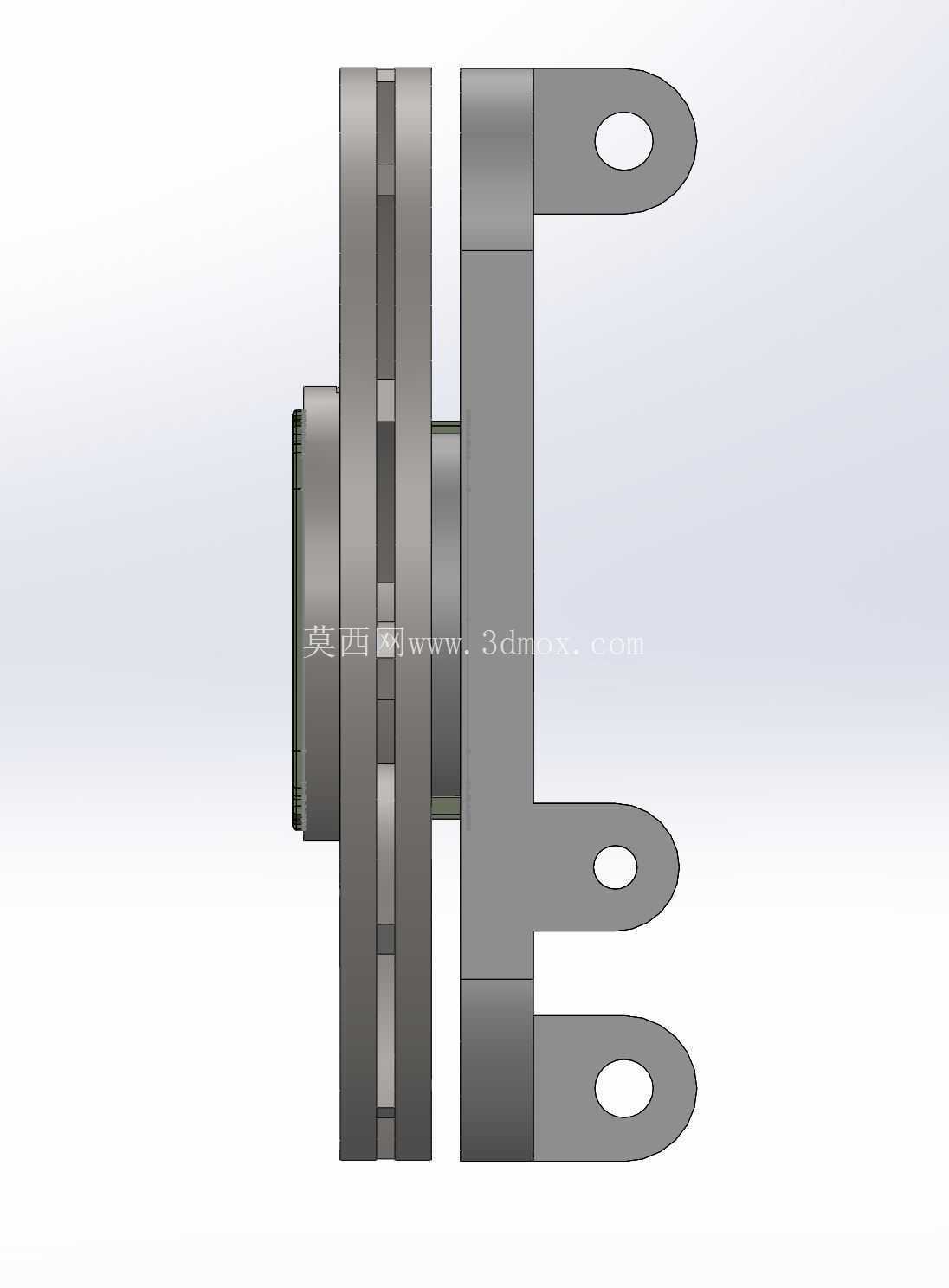

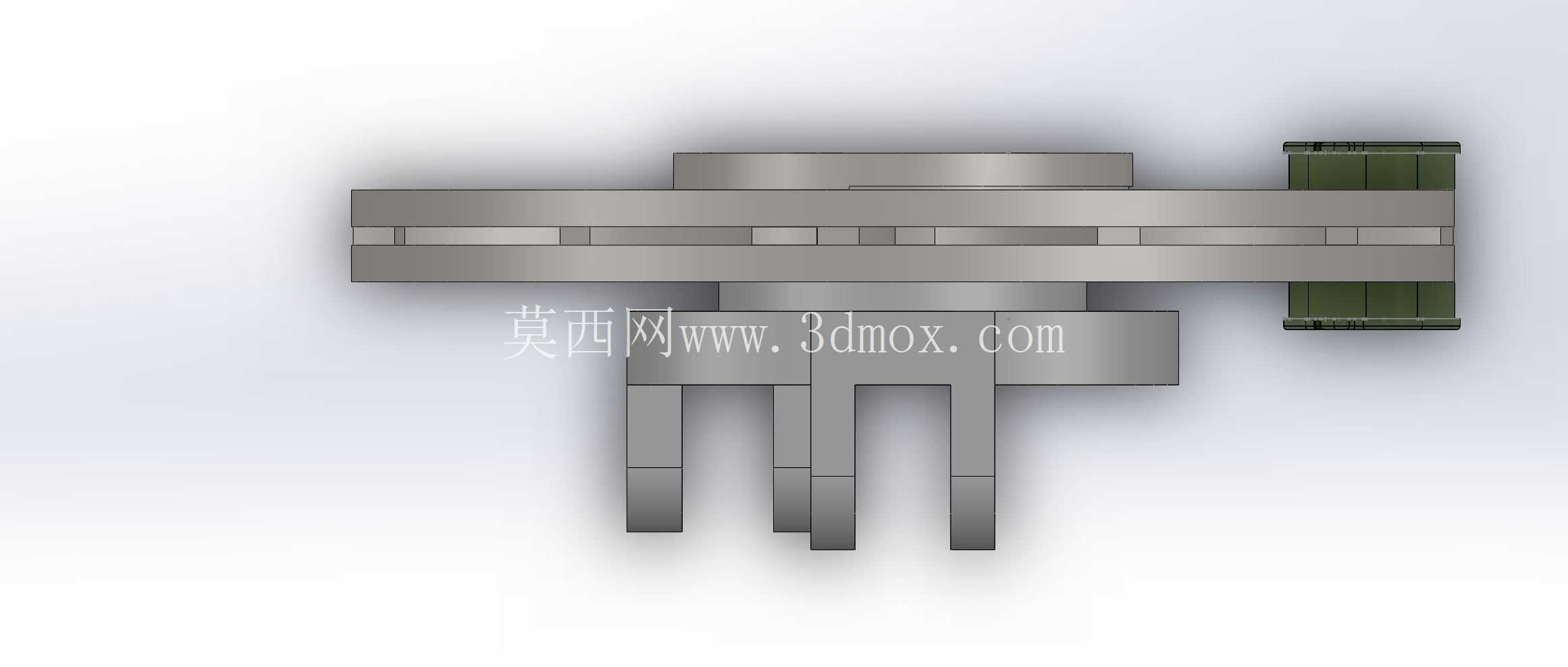

安装边界层面，整套总成的轴向安装尺寸从轮毂安装端面到卡钳支架最外侧的距离控制在185mm，径向最大回转半径为160mm，适配15-17寸规格的轮辋安装，轮辋固定孔采用通用的5孔分布规格，孔距参数匹配主流紧凑型乘用车的轮毂安装标准，更换轮辋时不需要额外改动孔位。卡钳支架的安装面与制动盘端面的平行度公差要求不超过0.03mm，装配时需要通过塞尺检测摩擦片与制动盘的两侧间隙，保证两侧间隙差不超过0.1mm，避免制动时出现偏磨、拖滞的问题。

实际应用场景中，这套结构除了常规的城市道路行驶场景，也能适配非铺装路面的行驶需求，制动盘的摩擦面采用耐磨铸铁材质，表面硬度控制在HB180-220区间，既能保证摩擦系数稳定，也能减少砂石击打导致的盘面损伤。轮毂部分采用高强度铝合金锻造工艺，在保证结构强度的前提下降低了簧下质量，提升车辆行驶时的悬挂响应速度。设计过程中针对制动时的受力情况做了有限元校核，卡钳支架在最大制动力矩输出工况下的最大应力不超过材料屈服强度的60%，制动盘在300℃工作温度下的热变形量控制在0.05mm以内，不会出现制动踏板抖动的问题。

装配流程上，需要先将轮毂轴承压入轮毂轴承位，压装时保证压力均匀作用在轴承外圈，避免轴承出现损伤，之后将刹车盘固定在轮毂的定位止口上，通过螺栓按对角顺序拧紧，拧紧力矩控制在规定值范围内，再将卡钳总成固定在安装支架上，最后完成轮速传感器、防尘罩等附属部件的安装。整套结构的密封设计考虑了雨天、泥泞路段的使用需求，轴承位置采用双唇式密封圈，可阻挡泥水、灰尘进入轴承内部，延长轴承的维护周期，摩擦片位置设置有防尘挡板，减少砂石进入摩擦副之间导致的异常磨损。日常维护时只需要定期检查摩擦片厚度、刹车盘磨损量以及轮毂轴承的旷量即可，不需要对整体结构做拆解维护，降低了后期使用的维护成本。
