M6x1规格D型卸扣螺丝销连接组件

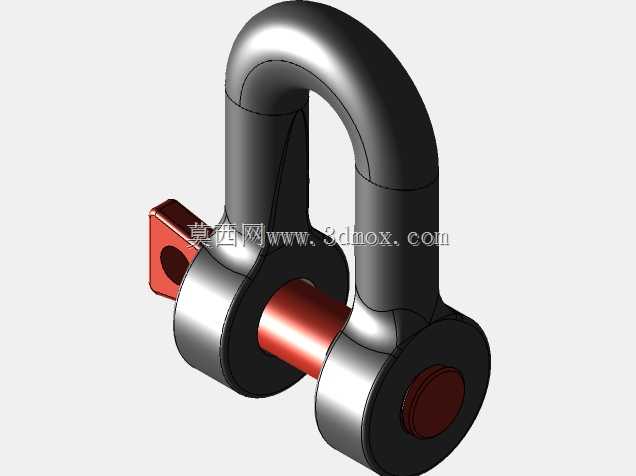

在起重吊装、索具连接、户外重型装备固定、工业设备临时锁固等场景中，这类带红色锁止端的D型卸扣螺丝销是承担载荷传递、实现构件快速拆装的核心连接零件。日常现场作业里，不少施工人员会遇到卸扣销轴窜动脱出的风险，这款螺丝销在设计时就针对性做了轴端限位结构，销体一端加工有带孔的扁方端头，另一端做了收径螺纹段，装配时穿过卸扣两个U型臂的同轴孔后，拧入配套的锁紧螺母，再穿入开口销就能完全锁死，哪怕作业过程中存在持续振动、载荷往复冲击，也不会出现销轴松脱移位的问题，从结构根源上规避吊装索具脱开的安全隐患。

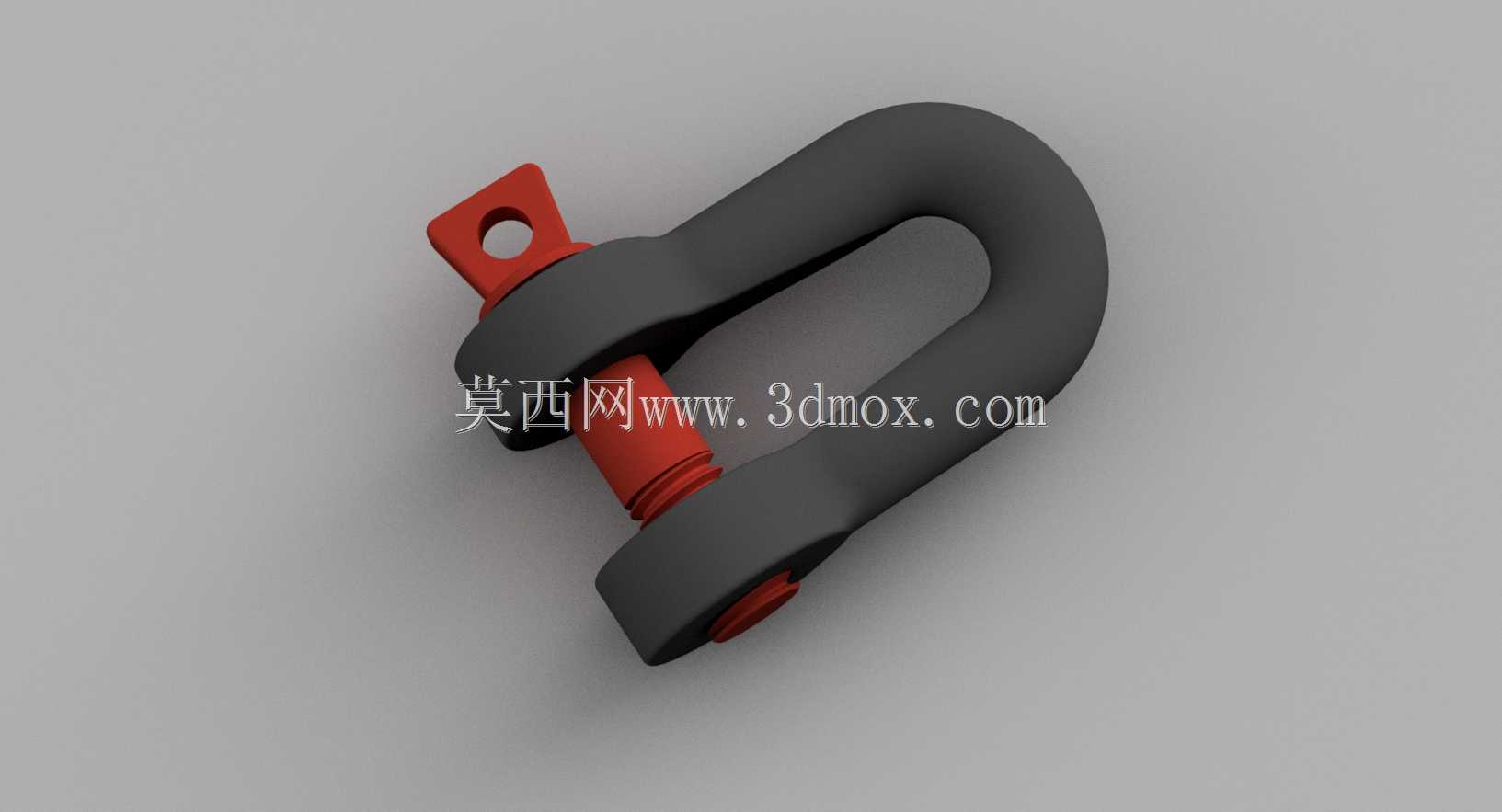

从实际安装边界来看，这款螺丝销适配M6x1的螺纹规格，对应的卸扣U型臂开档尺寸、销孔直径都经过匹配校核，销体主体采用等直径光轴段设计，光轴部分的表面粗糙度控制在适合转动配合的区间，当卸扣需要随吊索角度变化小幅转动时，光轴段可以和卸扣臂的孔壁形成低摩擦的转动副，不会因为局部卡滞造成索具拧扭，额外增加附加载荷。销体端头的红色扁方结构一方面是作为装配时的扳手夹持位，现场安装不用专门找适配的销冲，用普通开口扳手就能卡住端头拧动锁紧螺母，另一方面醒目的红色也方便日常巡检时快速观察销轴是否存在移位、螺母是否松退，在高空吊装、港口堆场这类视线条件复杂的作业场景里，能大幅降低巡检的漏检概率。

设计过程中，这类销轴的载荷校核是核心环节，光轴段的直径直接决定了整个卸扣组件的额定承载能力，建模时需要严格控制光轴段的同轴度，两端轴肩的位置要和卸扣臂的外侧端面留0.1到0.2毫米的间隙，既不能间隙过大造成销轴窜动产生冲击载荷，也不能间隙过小导致热胀冷缩或者进入泥沙后销轴卡滞无法拆卸。端头的穿销孔位置要避开螺纹收尾的应力集中区，孔边做0.2毫米的倒角处理，避免穿开口销时割伤钢丝，也减少孔边的应力集中，防止长期受交变载荷时孔边萌生裂纹。螺纹段采用M6x1的细牙螺纹，相比粗牙螺纹细牙的自锁性能更好，配合弹簧垫圈或者尼龙锁紧螺母使用时，防松效果更可靠，适合起重作业这类存在持续振动的工况。

从实际应用场景延伸来看，这类螺丝销不只是用在D型卸扣上，在一些需要快速拆装的铰接结构、户外临时搭建的桁架连接、农用机械的拉杆铰接点、越野车辆的拖车钩连接部位，都能看到同结构螺丝销的应用。建模时除了要还原各个结构的尺寸参数，还要重点还原各个配合面的公差带，比如光轴段和销孔的配合采用h6的公差等级，螺纹段采用6g的外螺纹公差，扁方端头的对边尺寸要符合标准扳手的夹持尺寸，端头的小孔直径要适配对应规格的开口销，这些细节都是实际生产加工和现场装配时必须满足的要求，不能只做外观造型的还原而忽略工程实际的配合需求。另外销体和卸扣接触的轴肩位置要做小圆角过渡，避免直角轴肩造成的应力集中，在承受大吨位拉伸载荷时，圆角过渡能大幅降低轴肩位置的应力峰值，提升整个零件的疲劳寿命，避免长期使用后轴肩位置出现断裂失效。
