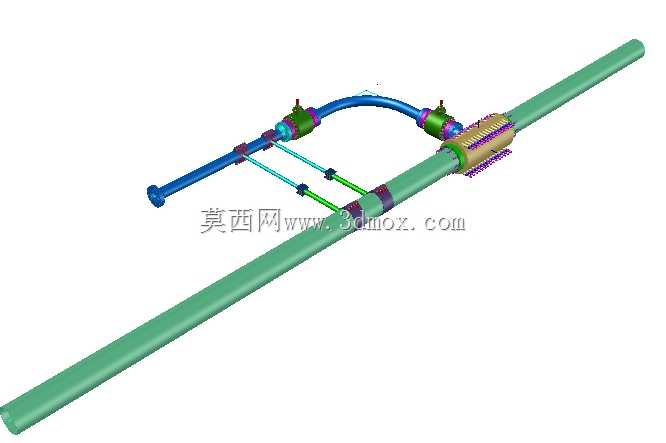

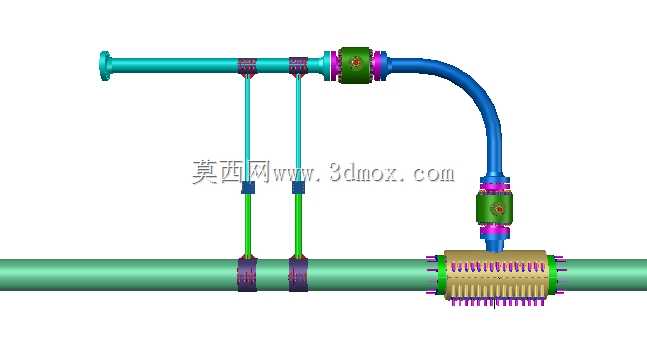

42寸X20寸1500级海底热水龙头结构设计

这套海底热水龙头结构，主要应用于深海油气开采、海底热液输送、深水生产管汇的跨接作业场景，是深水水下生产系统里实现主管线与支路管线介质连通、同时保障连接部位密封可靠性的核心部件。从实际工程用途来看，它需要在1500磅级的高压工况下，完成大口径主输送管线与小口径支路管线的介质导通，适配海底低温、高腐蚀、高外压的复杂作业环境，避免管线连接部位出现介质泄漏、结构失稳等问题。

从功能特性上看，该结构采用跨接式布局，主通径为42英寸的长距离输送管线，支路引出端为20英寸接口，整体额定压力等级对应1500磅级，可适配深水高压流体输送的工况需求。结构上设置了两处独立的控制阀组，分别对应支路的通断控制，阀组与主管线之间采用对称式的连接支撑结构，通过两根平行的拉杆构件平衡支路管线的受力，避免水下洋流冲击、管线热胀冷缩产生的应力直接作用在密封连接部位，降低连接焊缝的疲劳载荷。主管线的连接端采用了加长型的法兰对接结构，法兰端设置了多道密封槽结构，可适配金属环垫密封形式，满足高压工况下的密封要求，法兰外周设置了均匀分布的螺栓连接位，安装时可通过对称预紧螺栓实现均匀压载，避免密封面偏压导致的泄漏问题。

在设计思路上，这套结构首先围绕深水工况的受力特点做了针对性优化：考虑到海底作业时管线会随海流产生微幅振动，同时输送高温热水时管线会产生轴向热伸长，因此在支路跨接部位没有采用刚性硬连接结构，而是在阀组与主管线的连接位置设置了缓冲过渡段，配合对称布置的支撑拉杆，将支路的载荷均匀分散到主管线的两个支撑点位上，避免单点应力集中。其次，针对水下安装的作业需求，所有连接部位的结构都做了安装导向设计，法兰端设置了导向倒角，方便水下机器人（ROV）完成对接作业，阀组的操作端也预留了ROV操作接口的安装位置，适配深水无人化安装的作业要求。另外，考虑到海水腐蚀的问题，整体结构的外露构件都预留了腐蚀余量，连接部位的密封结构采用双重密封设计，即使外侧密封受海水腐蚀出现失效，内侧密封仍能保障介质不会发生泄漏。

从外形尺寸与安装边界来看，主输送管线为通长结构，整体长度根据跨接需求设置，主管线外径对应42英寸管线的标准尺寸，支路跨接部分的横向跨度根据20英寸支路的安装位置确定，整体安装时需要保证主管线的同轴度偏差在允许范围内，避免对接时出现额外的安装应力。阀组部分的外形尺寸考虑了水下操作的空间需求，两个阀组之间的间距预留了足够的ROV操作空间，支撑拉杆的长度可根据实际安装的管线间距做适配调整，安装时需要先将主管线的对接法兰完成固定，再依次安装阀组、跨接弯管、支撑拉杆，最后完成支路管线的对接，所有螺栓预紧力需要按照1500磅级法兰的标准要求进行控制，保证密封面的压应力均匀分布。跨接弯管采用了大曲率半径的弯管结构，降低介质在弯管部位的流阻，同时减少弯管部位的介质冲蚀，延长结构的使用寿命。
