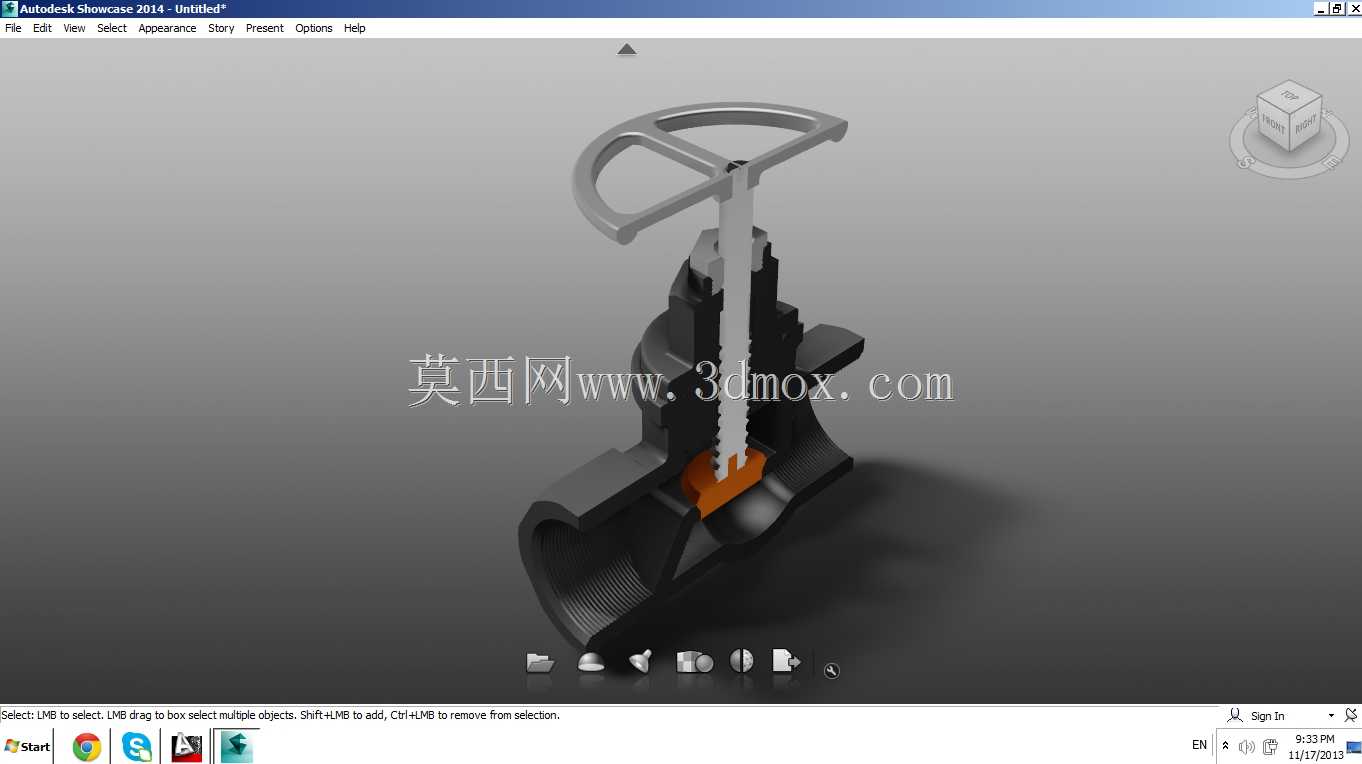

内螺纹连接手动截止式截断阀门结构

　　这款手动截止类阀门主要应用在低压流体输送管路系统中，常见于建筑给排水、小型化工实验管路、暖通空调水系统以及普通工业设备的流体通断控制场景，核心作用是通过手动操作实现管路内流体的截断与导通，不承担流量调节的核心功能，仅做全开全关工况使用，避免半开状态下密封面长期受介质冲蚀出现密封失效问题。从结构设计逻辑来看，整体采用直通式流道布局，进出口轴线处于同一直线，介质从阀体一端进入后，绕过阀瓣密封区域从另一端流出，流道阻力相比闸阀略高，但密封面的受力状态更稳定，长期使用的密封可靠性优于同压力等级的普通闸阀。顶部的手轮采用轮辐式结构，操作时的握持力矩足够，不需要额外加装加力杆即可实现额定压力下的密封锁紧，手轮与阀杆之间通过方榫配合传递扭矩，配合位置设置了防松卡簧，避免频繁操作后手轮出现松脱移位。阀杆采用梯形螺纹传动，螺纹副设置在阀盖上部的填料压盖区域，不与管路内的输送介质直接接触，避免介质中的杂质颗粒磨损螺纹副，也能防止腐蚀性介质对传动螺纹的侵蚀，大幅延长操作部件的使用寿命。阀体与阀盖之间采用法兰面加密封垫片的连接结构，连接螺栓沿圆周均匀布置，拧紧时可以保证密封面受力均匀，避免出现局部渗漏。

　　密封副采用锥面配合结构，阀瓣上的密封锥面与阀座上的密封锥面加工精度控制在Ra1.6以内，关闭时依靠手轮施加的轴向压力让两个锥面紧密贴合，阻断介质流通通道，相比平面密封结构，锥面密封在相同轴向力下的密封比压更高，对介质中的微小杂质有一定的挤碎排出能力，不容易出现密封面夹渣导致的渗漏。填料函区域设置在阀盖上部，采用成型柔性石墨填料，通过填料压盖的螺栓压紧力实现阀杆与阀盖之间的动密封，阀杆做上下升降运动时，填料可以始终贴合阀杆表面，不会因为长期操作出现密封间隙，日常维护时只需要均匀拧紧填料压盖的两个螺栓即可补偿填料磨损，不需要拆解阀门整体结构。

　　从安装边界来看，阀体进出口采用内螺纹连接形式，适配常规低压流体输送用焊接钢管的外螺纹尺寸，安装时不需要额外焊接法兰，直接通过管螺纹拧紧即可完成装配，整体结构的轴向安装尺寸紧凑，适合安装空间局促的管路分支位置，手轮的操作空间只需要预留手轮直径1.2倍的圆周范围即可，不需要额外的操作避让空间。设计过程中重点考虑了日常操作的便利性，阀杆的升降行程做了明确的限位，全开位置时阀瓣完全提升到阀座上方的流道空腔内，不会对介质流动造成额外遮挡，降低流道的局部阻力损失，全关位置时阀瓣的锥面完全贴合阀座密封面，限位结构可以避免操作人员过度拧紧导致阀瓣密封面被压溃。

　　阀体的流道拐角位置做了圆弧过渡处理，减少介质流动时的湍流冲击，也避免长期运行时拐角位置出现介质沉积，对于输送含有微小固体颗粒的流体工况，也能减少颗粒对阀体内壁的冲蚀磨损。整体结构没有复杂的异形零件，所有零部件都可以采用常规机械加工工艺完成制造，阀体采用铸造毛坯后精加工密封面与连接螺纹，加工难度低，制造成本可控，后期维护时只需要更换密封垫片与填料即可恢复密封性能，不需要整体更换阀门，全生命周期的使用成本较低。在实际选型应用中，这类阀门适合公称压力不超过1.6MPa、工作温度不超过200℃的水、油品、无强腐蚀性气体等介质的管路系统，安装时需要注意介质流向与阀体上标注的方向一致，避免反向承压导致密封面受力异常出现渗漏，同时手轮位置要避免被其他设备构件遮挡，保证日常操作与检修时可以顺利转动手轮。
