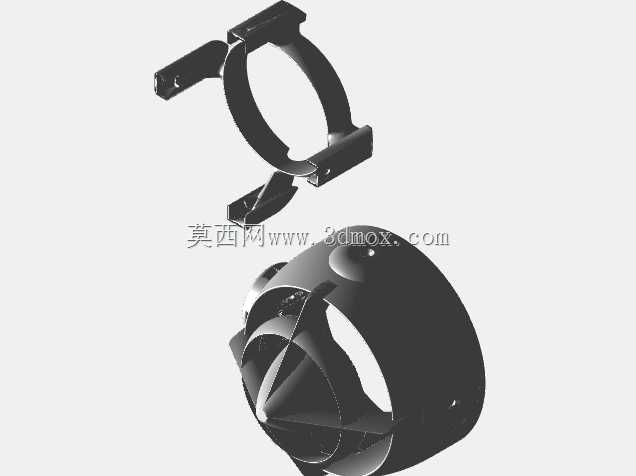

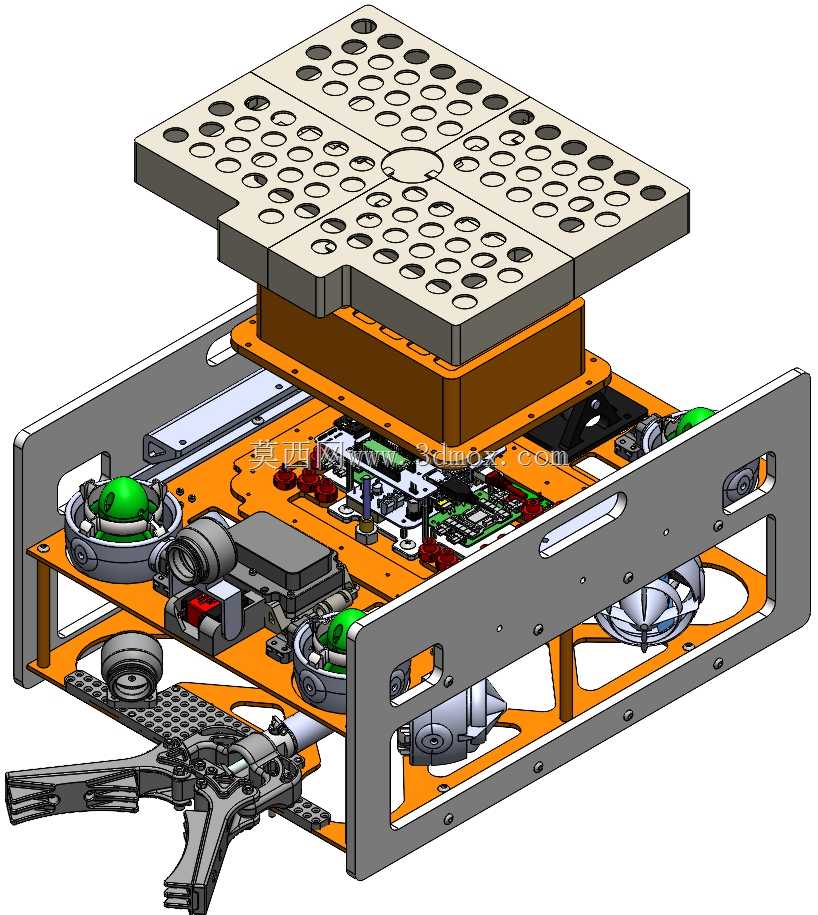

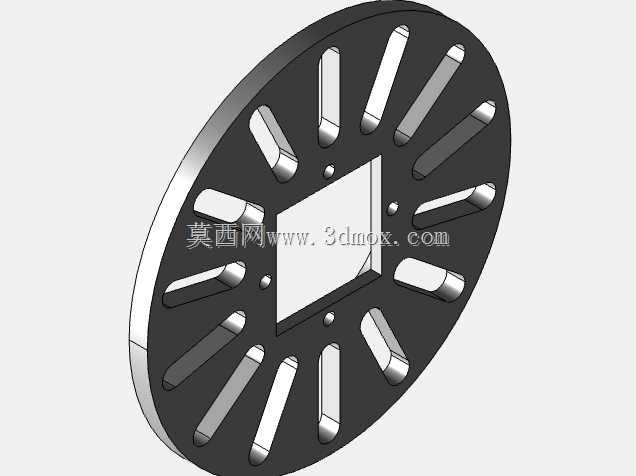

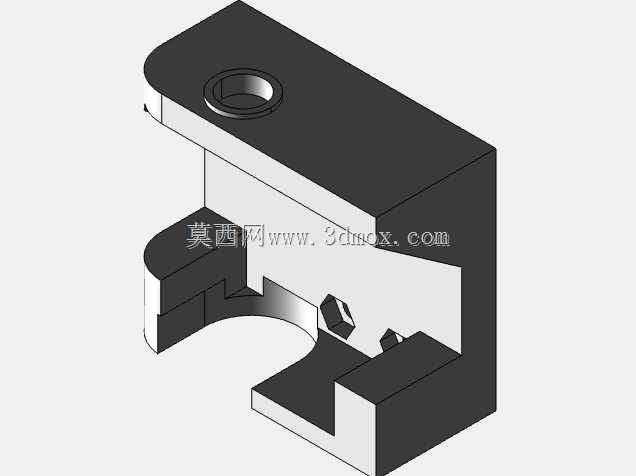

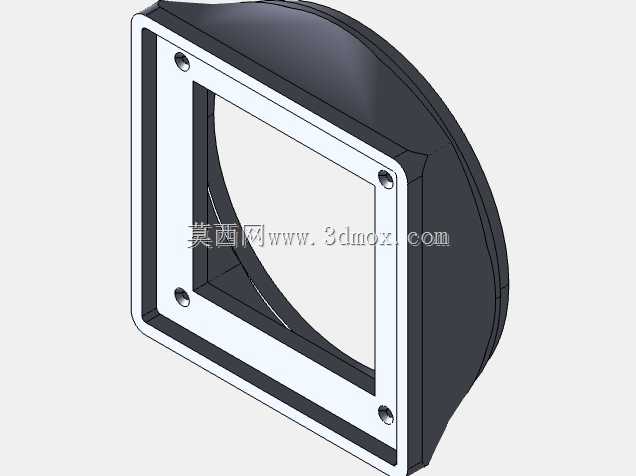

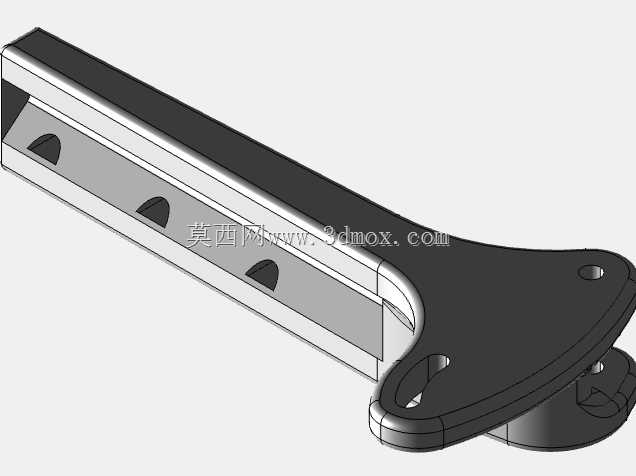

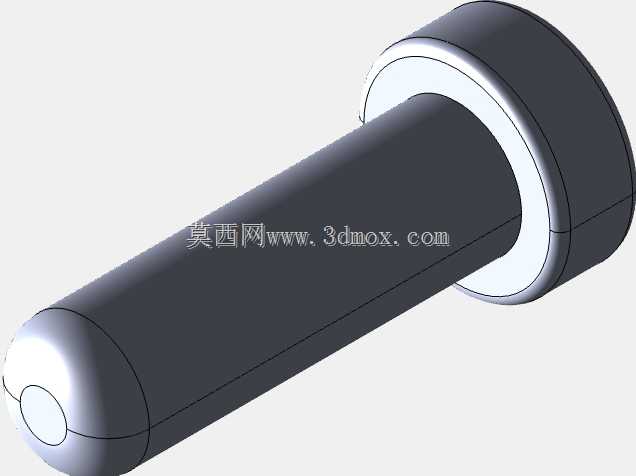

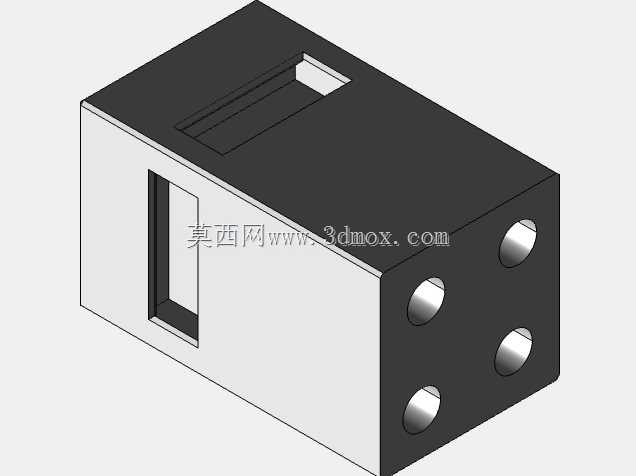

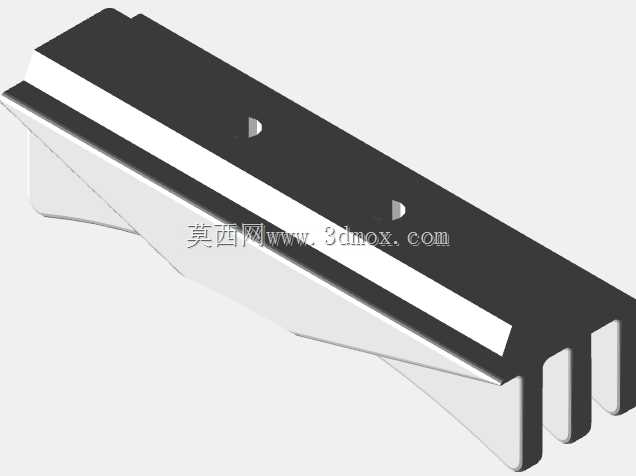

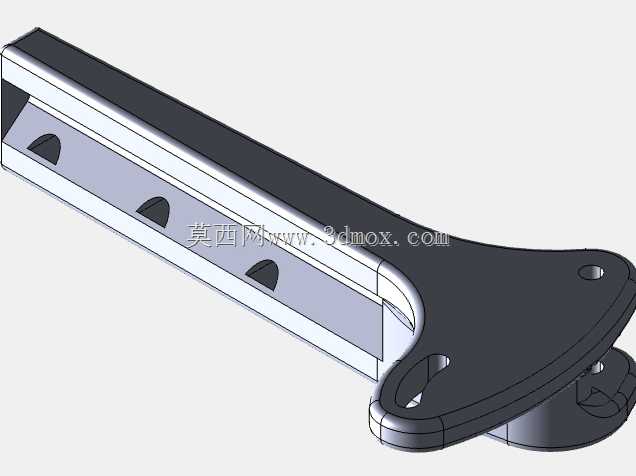

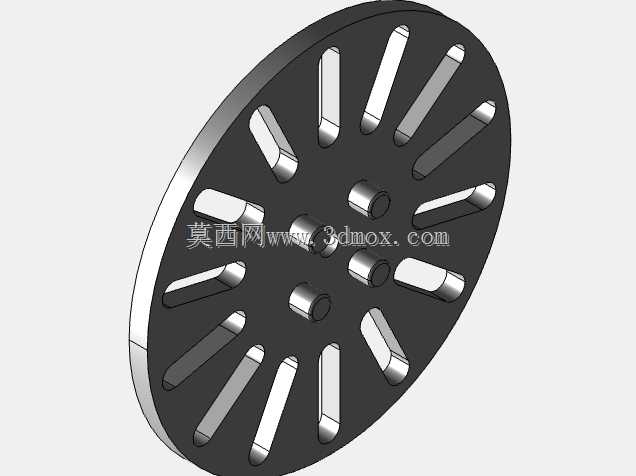

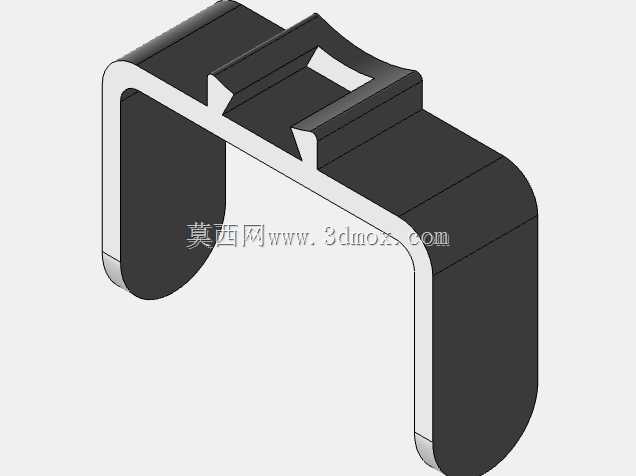

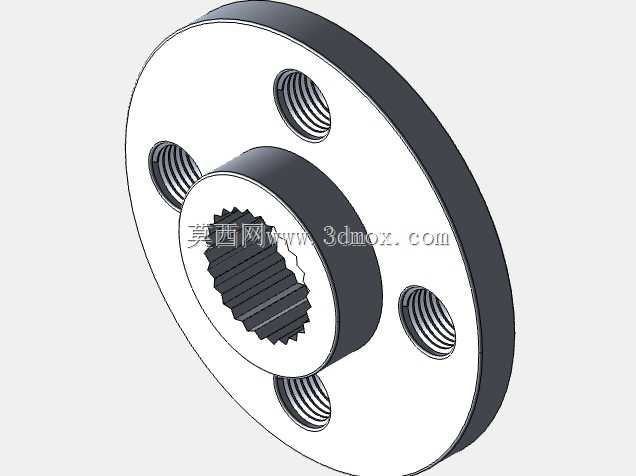

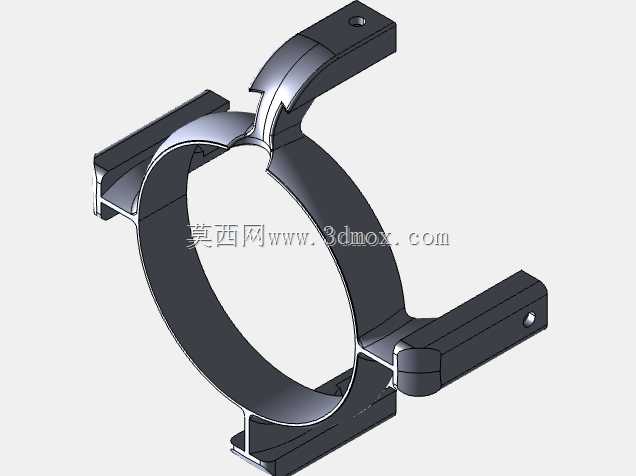

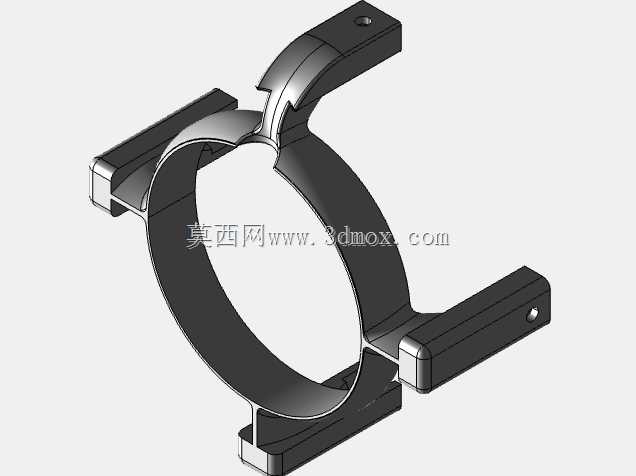

海鹰二号阀块连接固定结构件

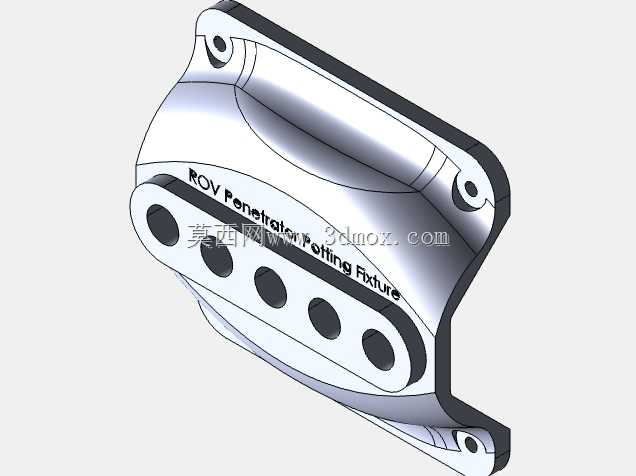

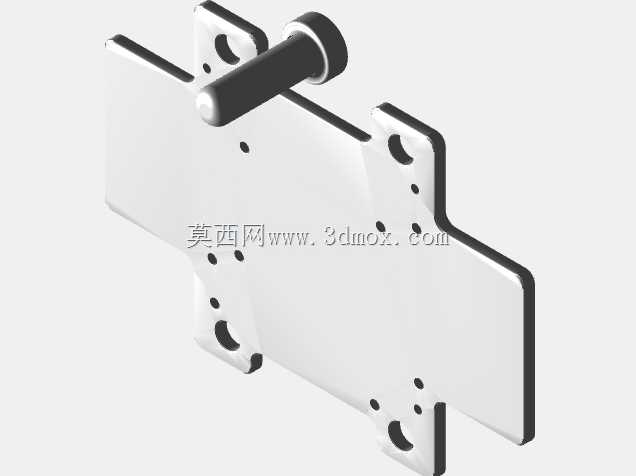

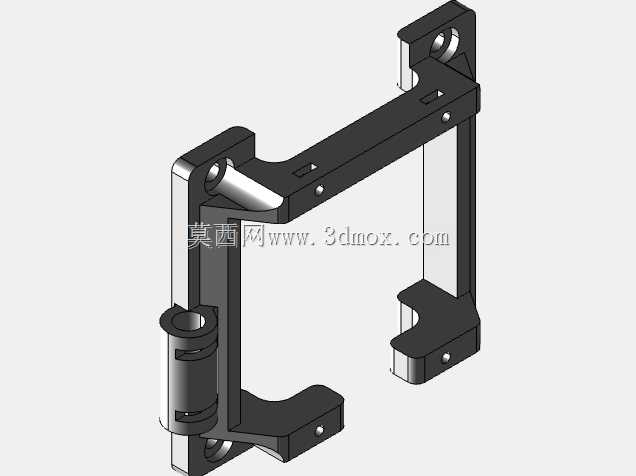

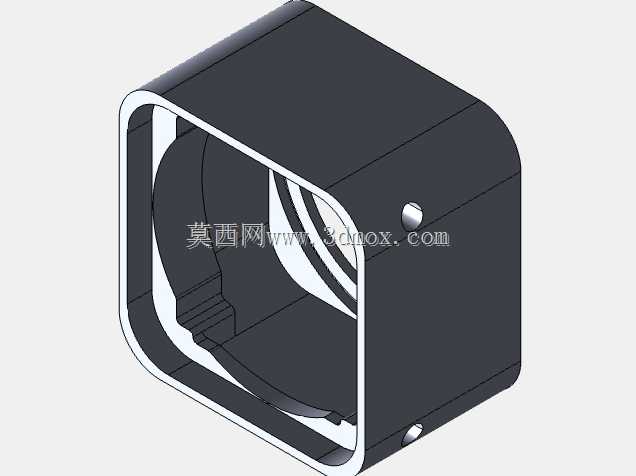

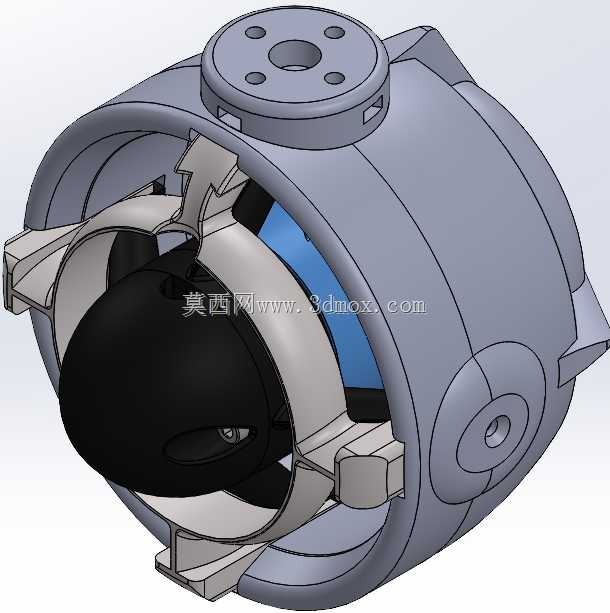

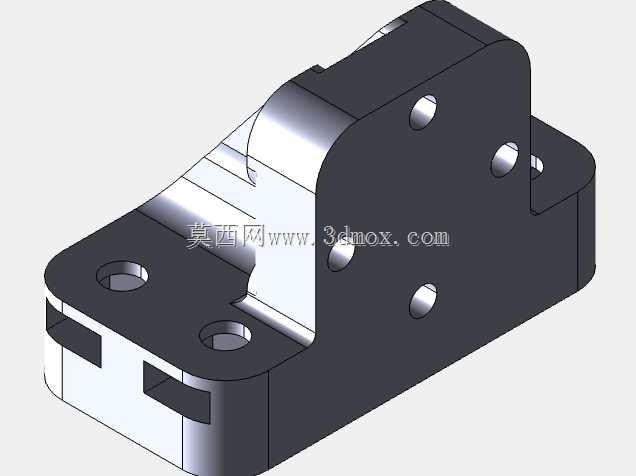

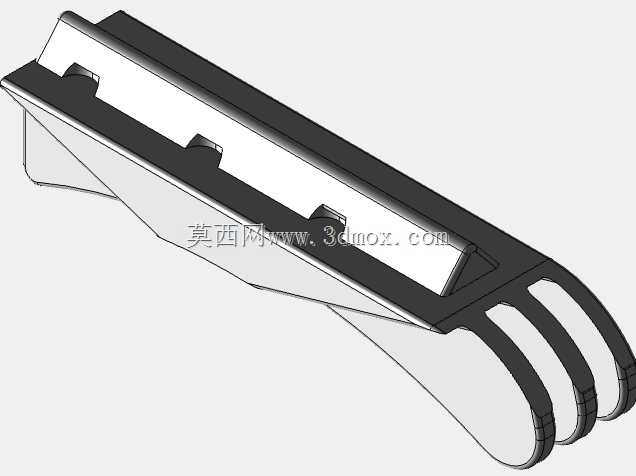

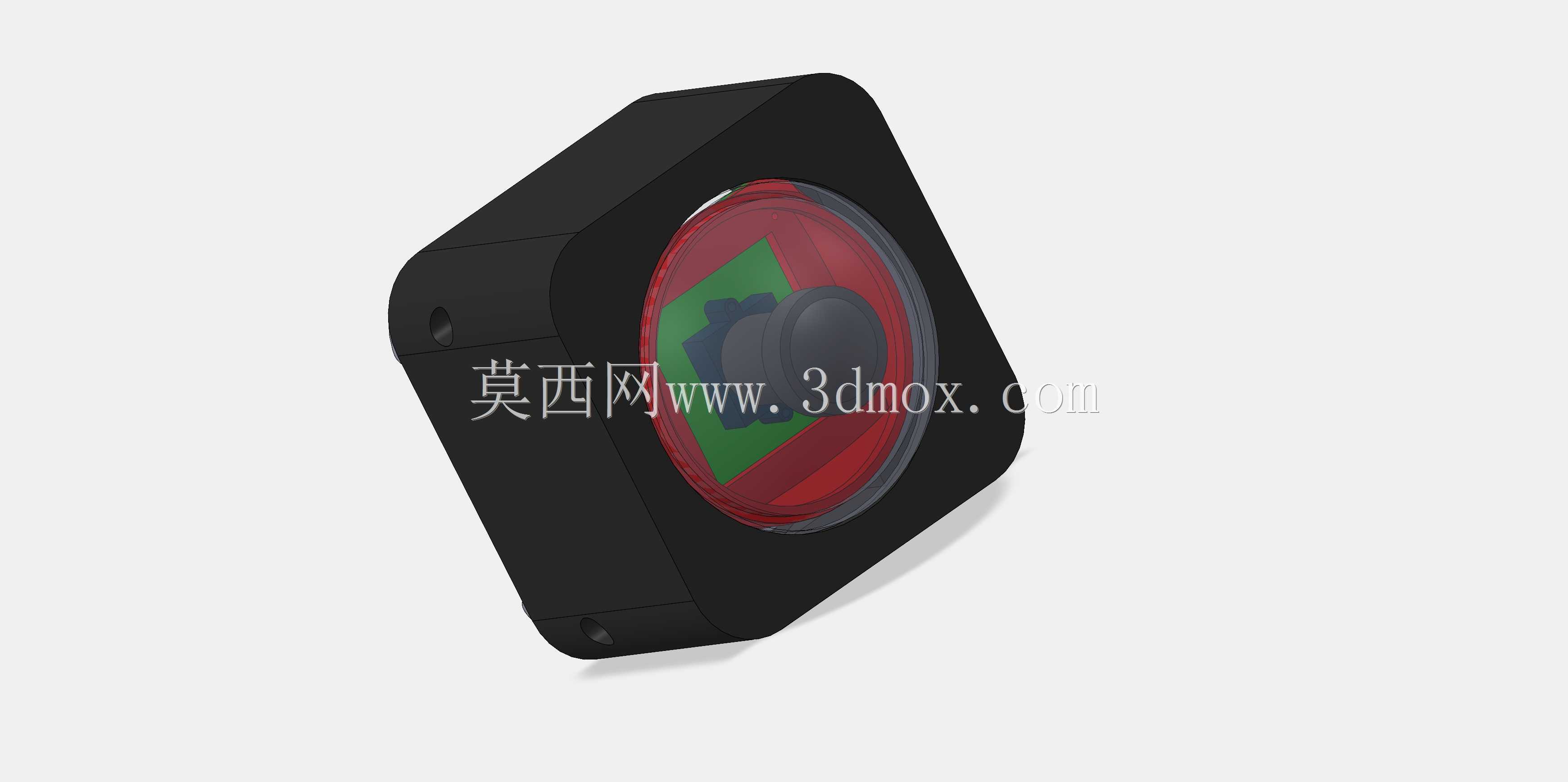

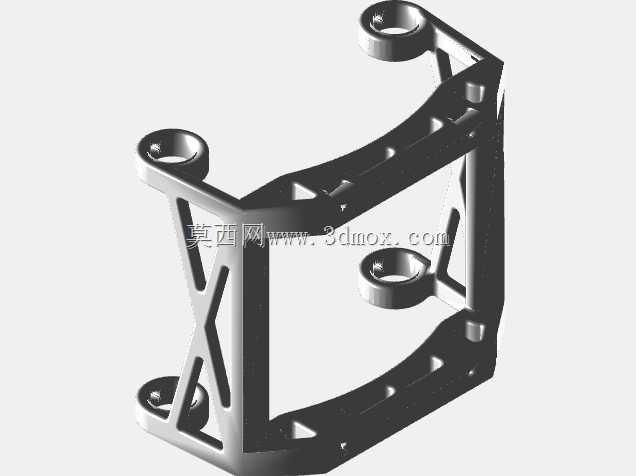

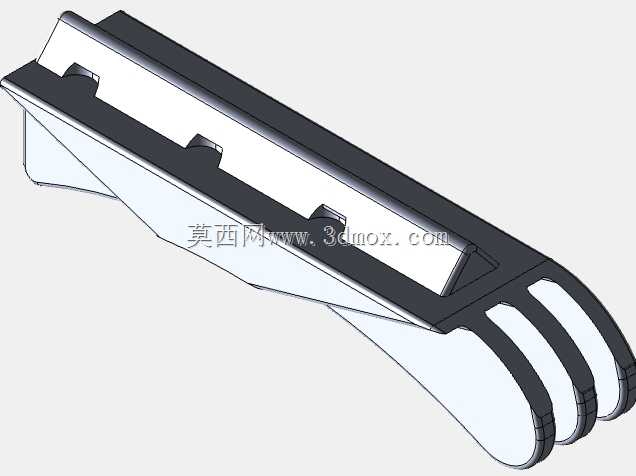

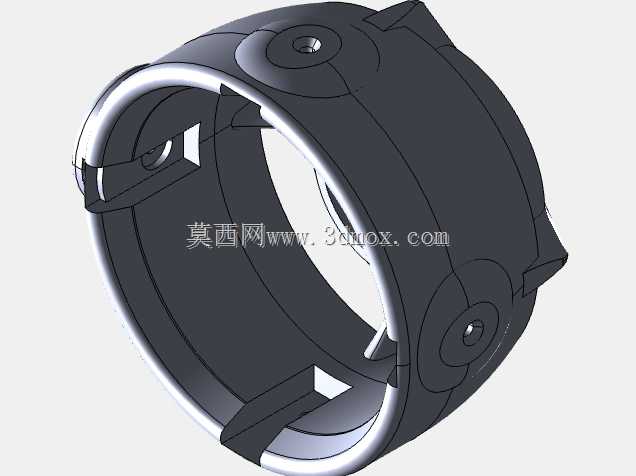

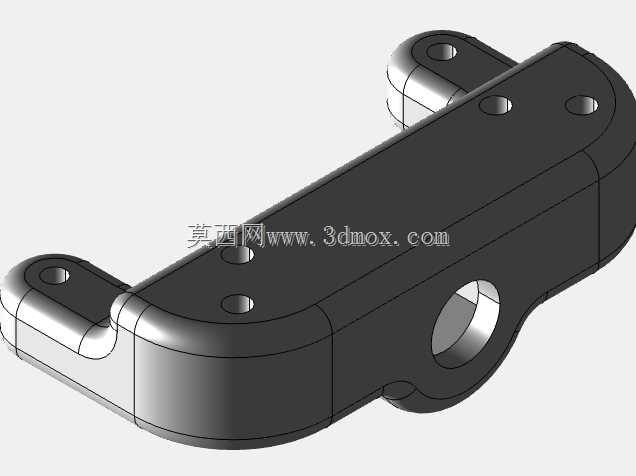

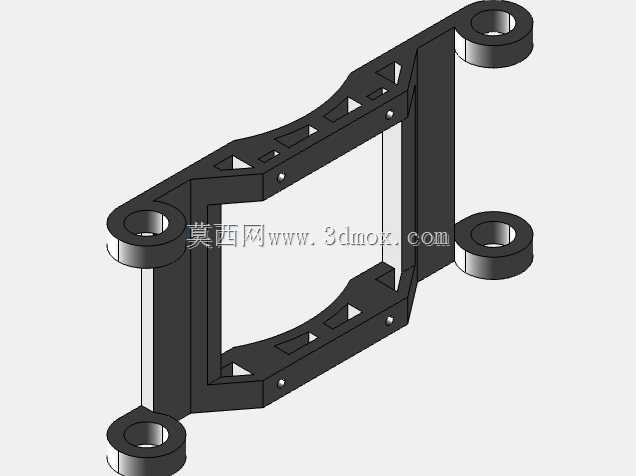

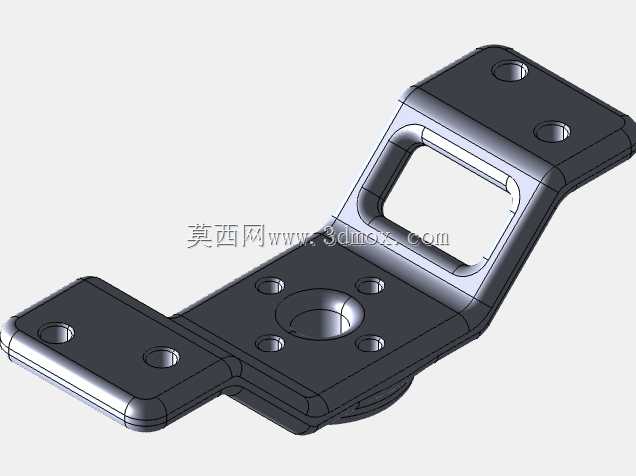

　　该结构件属于阀组配套的安装连接构件，主要应用在流体控制管路系统中，承担阀块与外接管路、安装基座之间的载荷传递与位置固定作用，在中小型液压站、工艺流体控制阀组、船用流体输送单元中都能见到同类结构的应用，其核心作用是抵消管路流体脉动带来的振动载荷，避免阀块安装位置出现偏移，同时为外接管路提供稳定的对接基准面。从结构设计逻辑来看，整体采用一体化铣削成型的结构方案，没有额外的拼接焊缝，从根源上避免了拼接结构带来的应力集中问题，主体轮廓做了大圆弧过渡处理，所有棱边都设置了工艺倒角，既能够减少加工过程中的应力残留，也能避免安装作业时尖锐棱边划伤密封件或者操作人员。

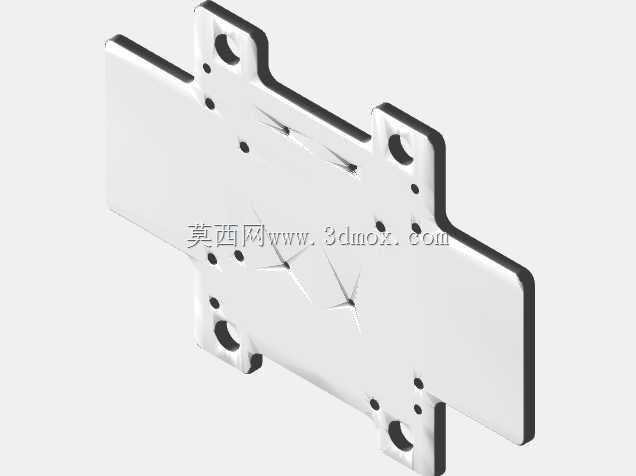

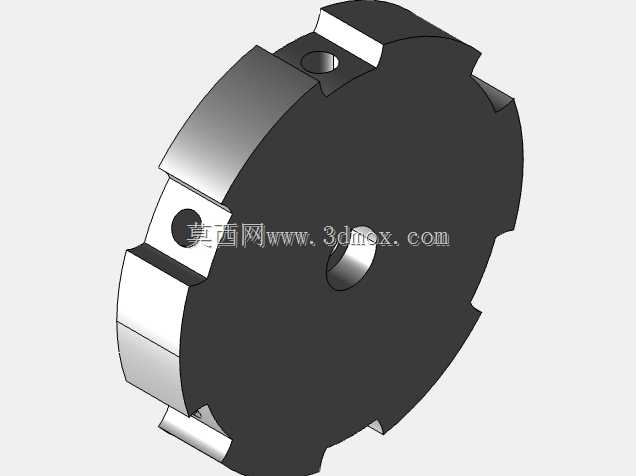

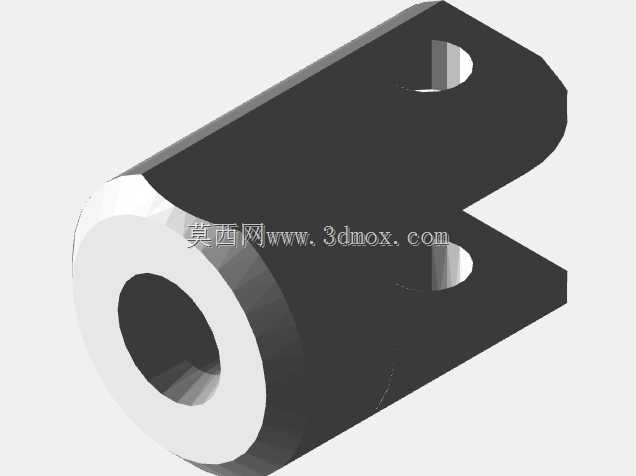

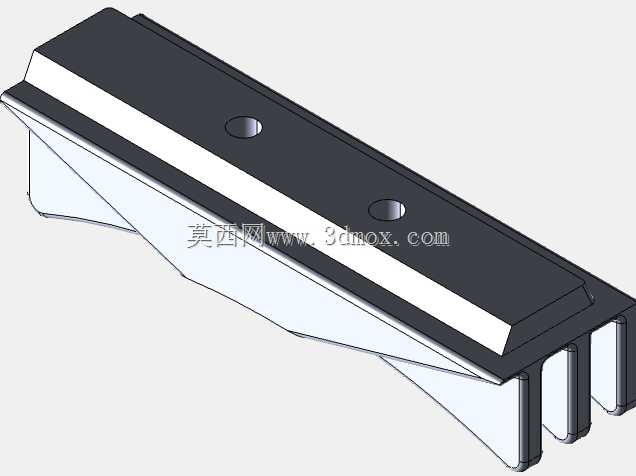

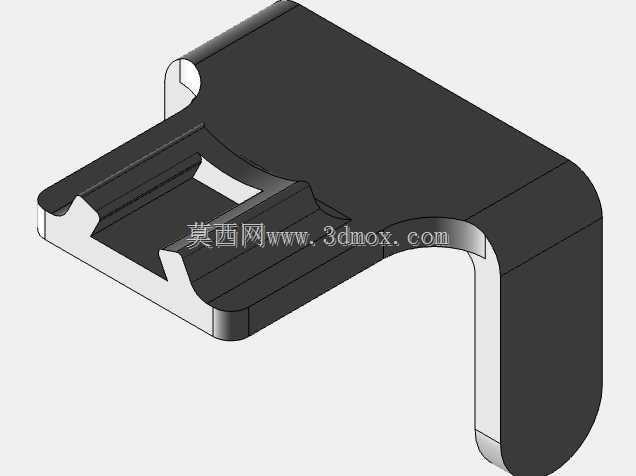

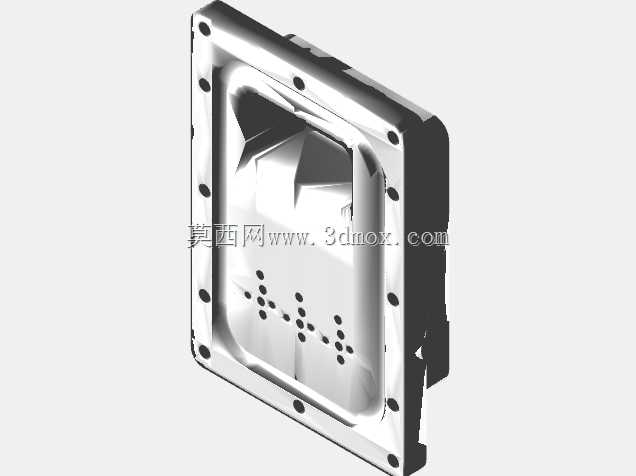

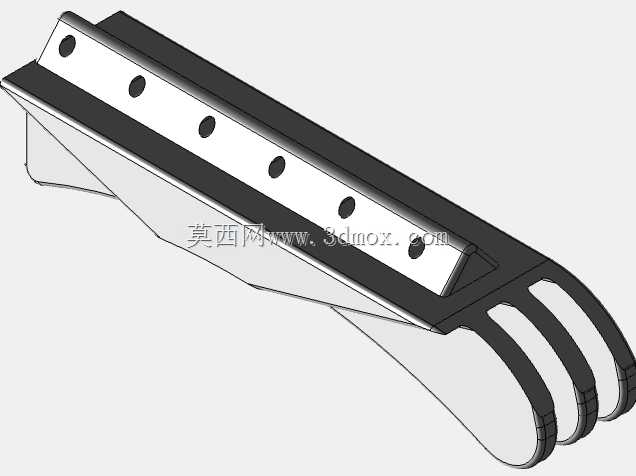

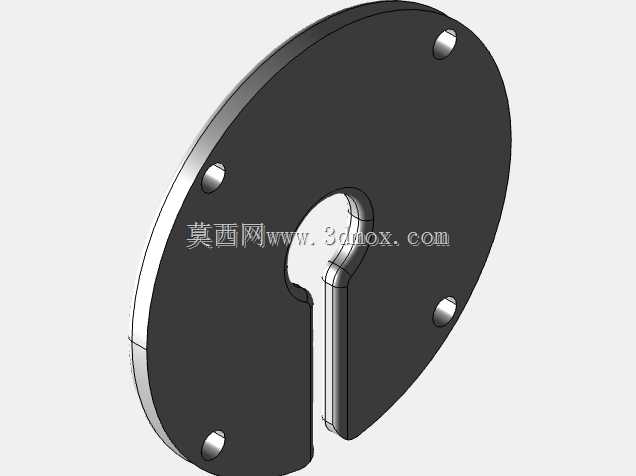

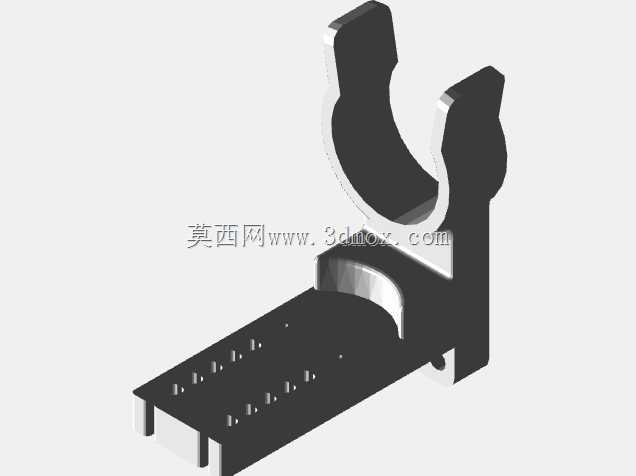

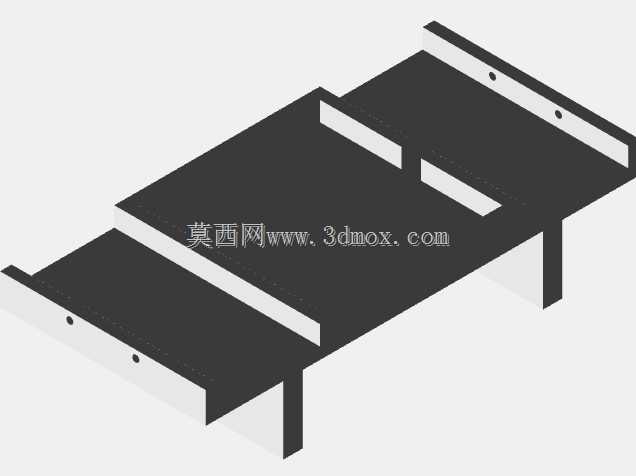

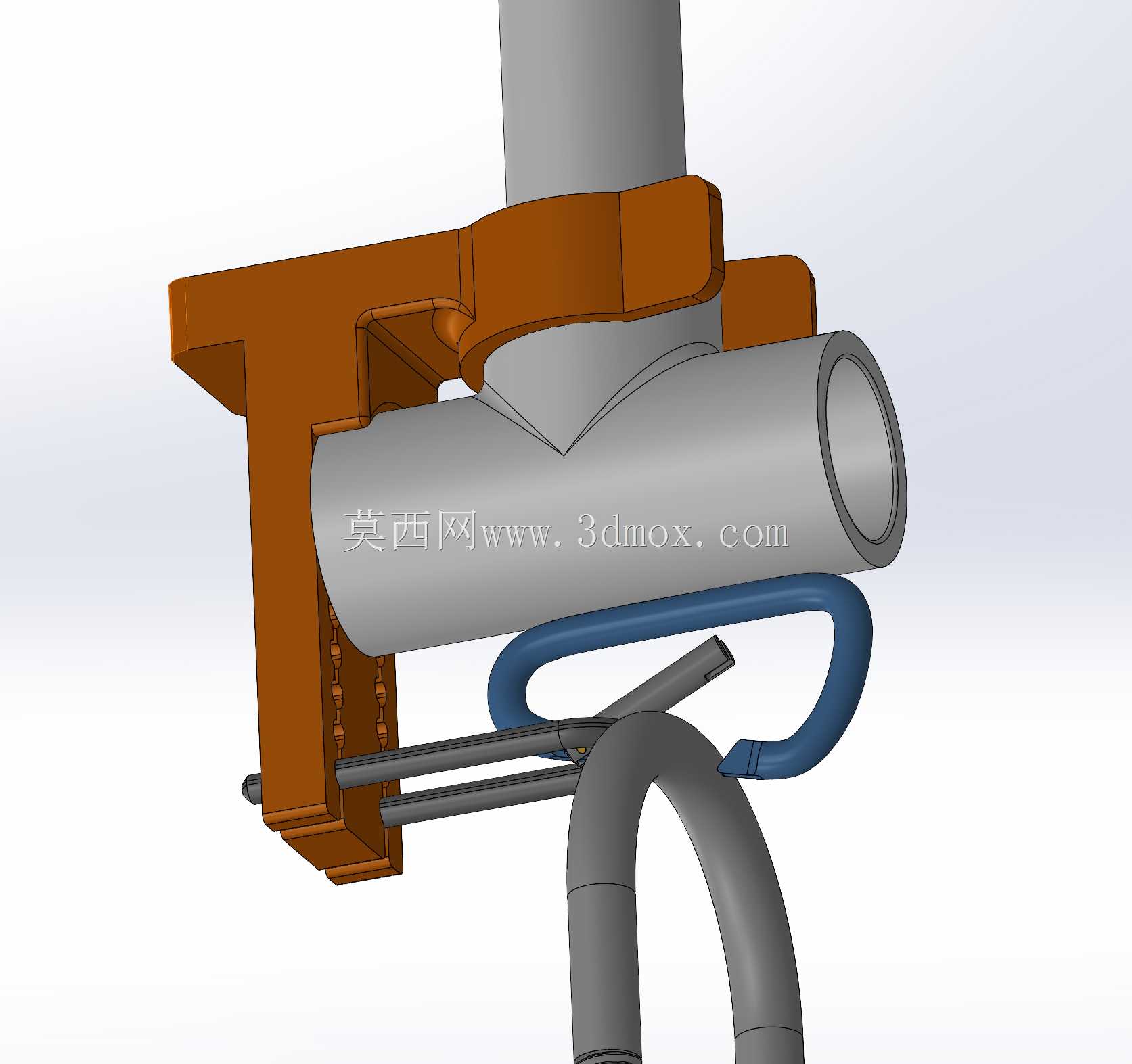

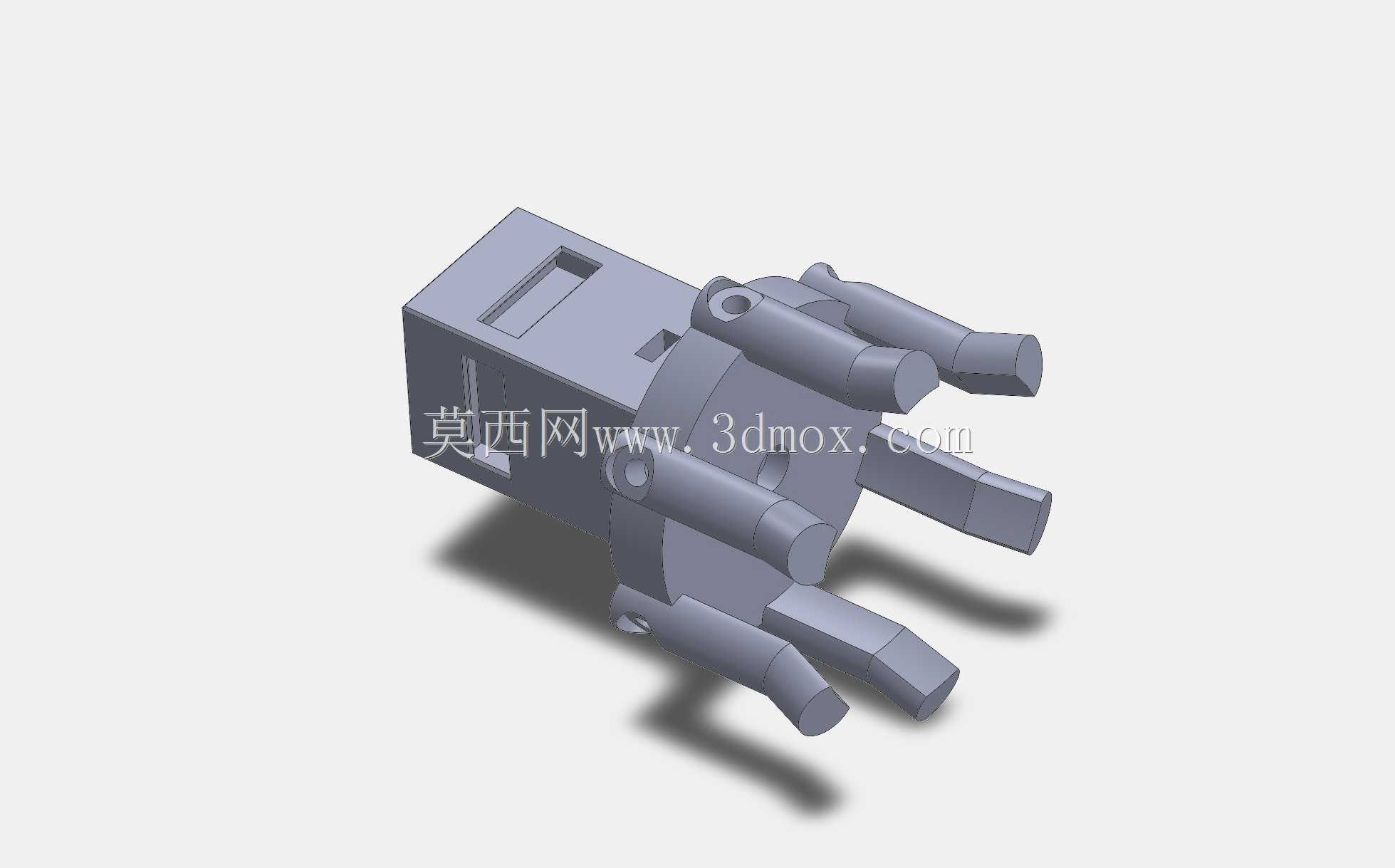

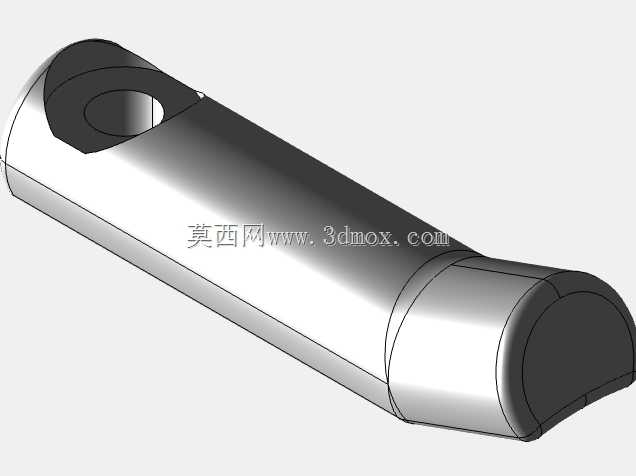

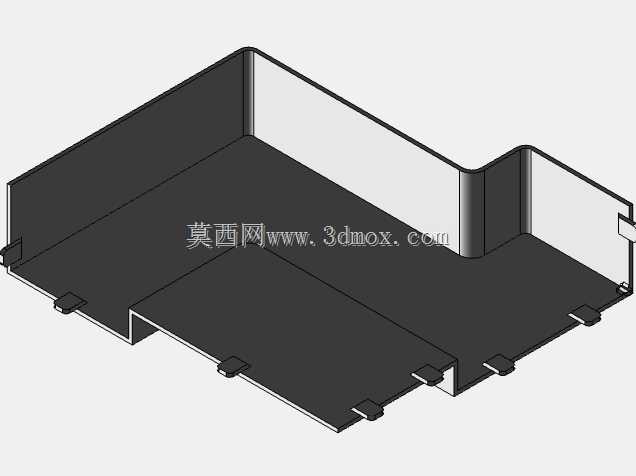

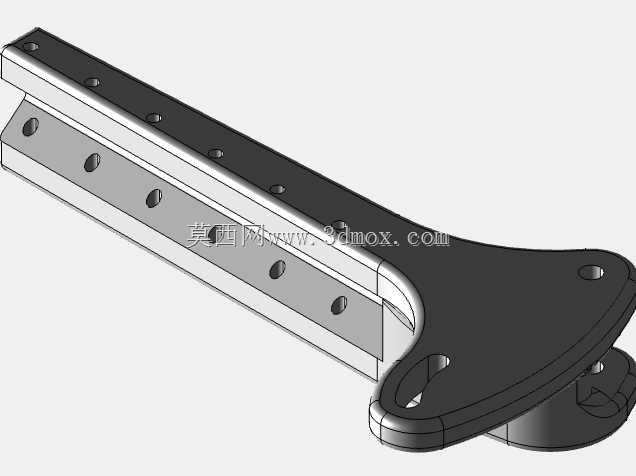

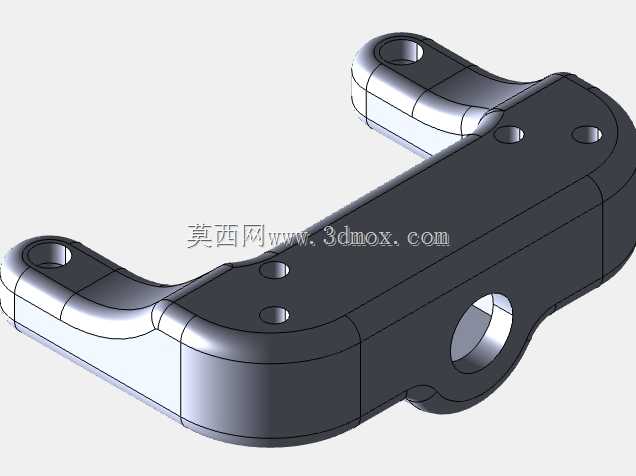

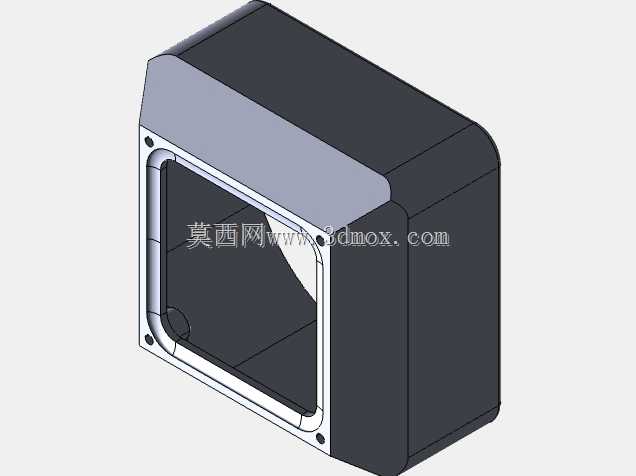

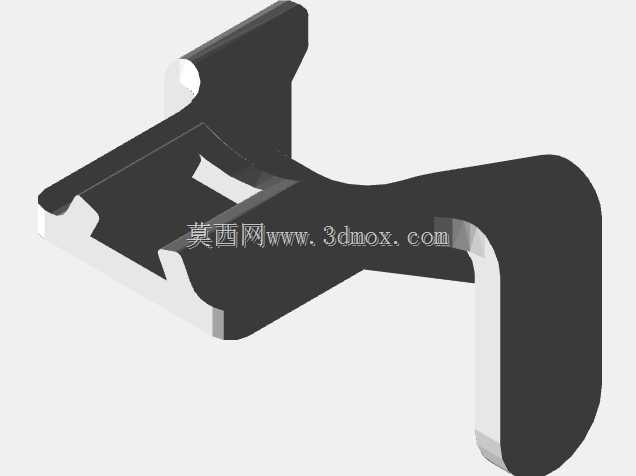

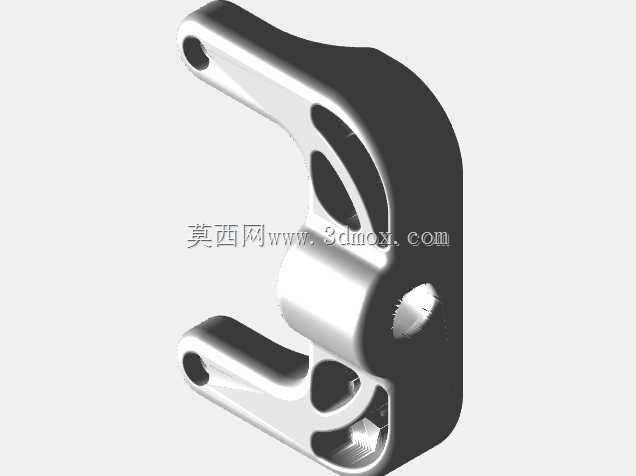

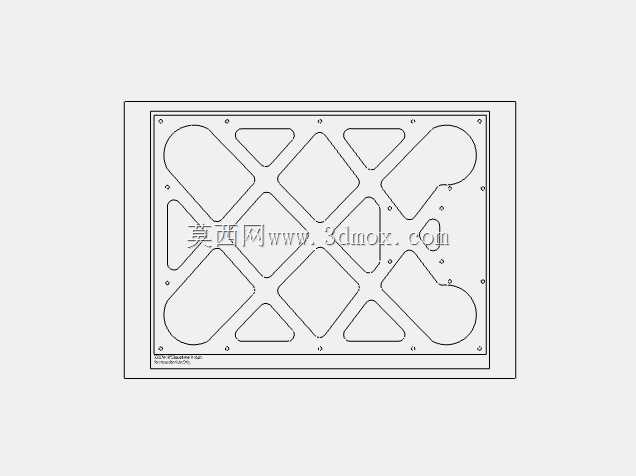

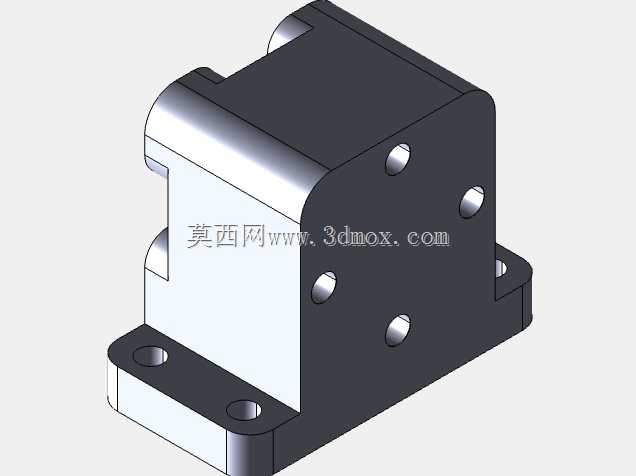

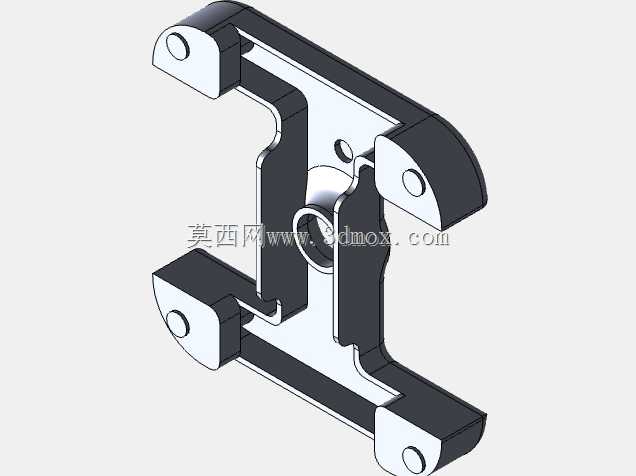

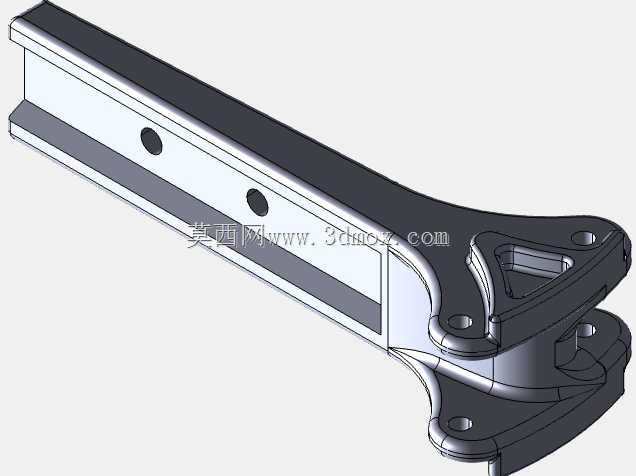

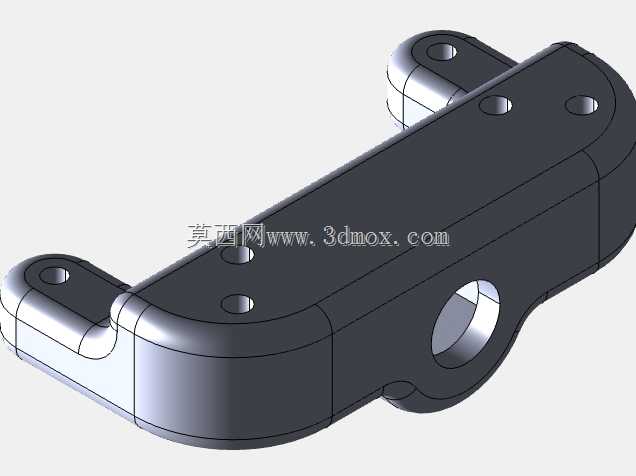

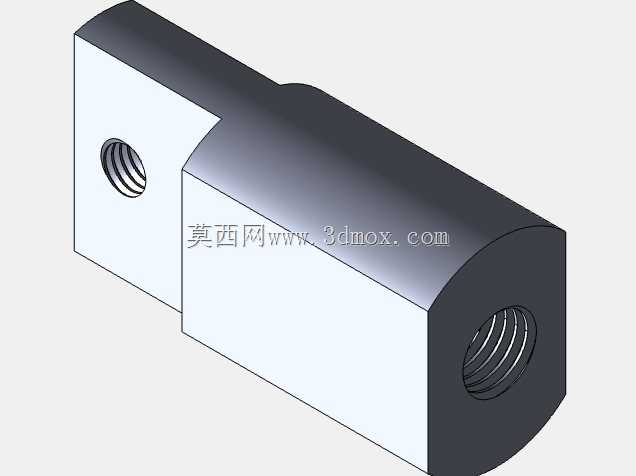

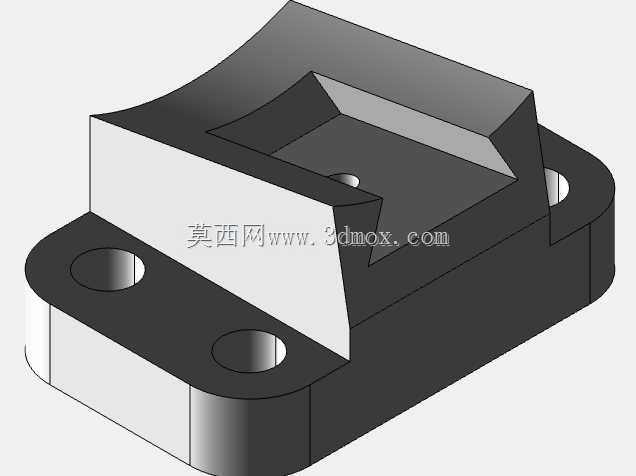

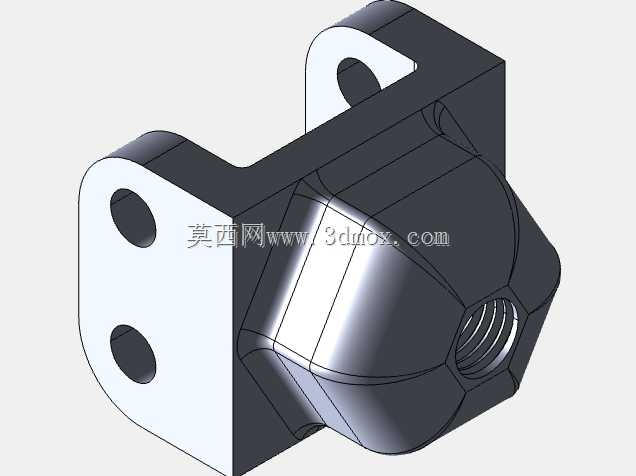

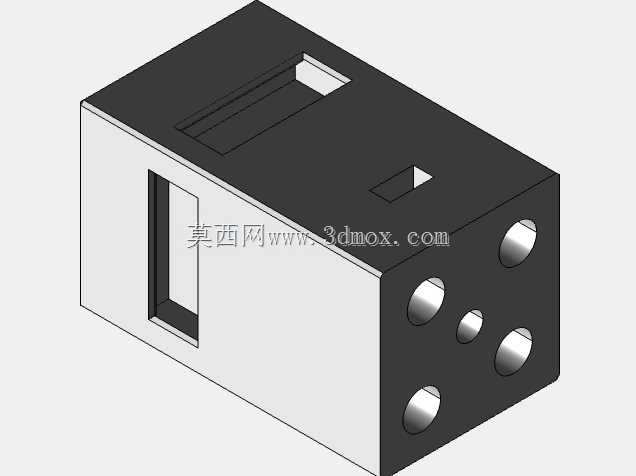

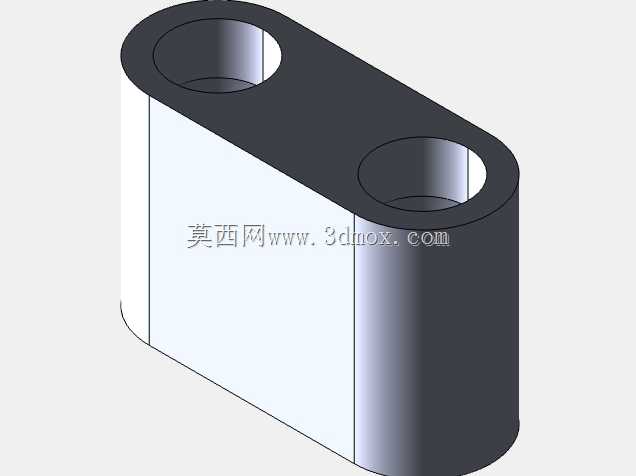

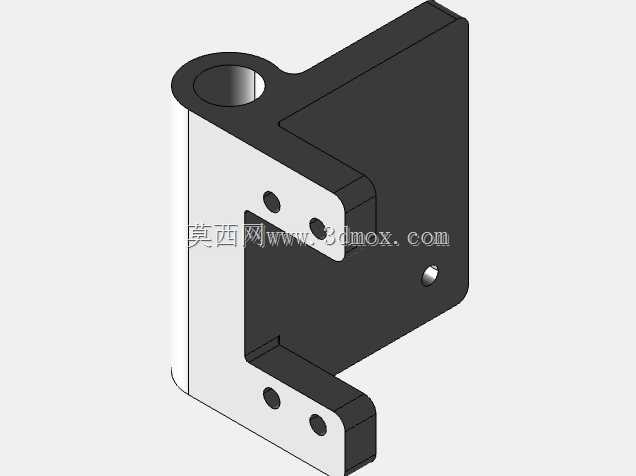

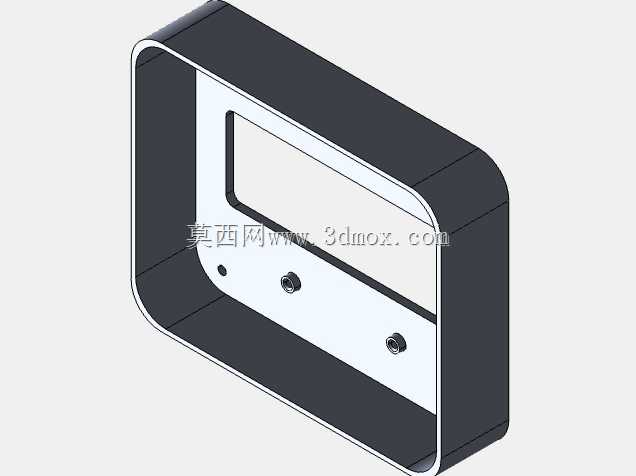

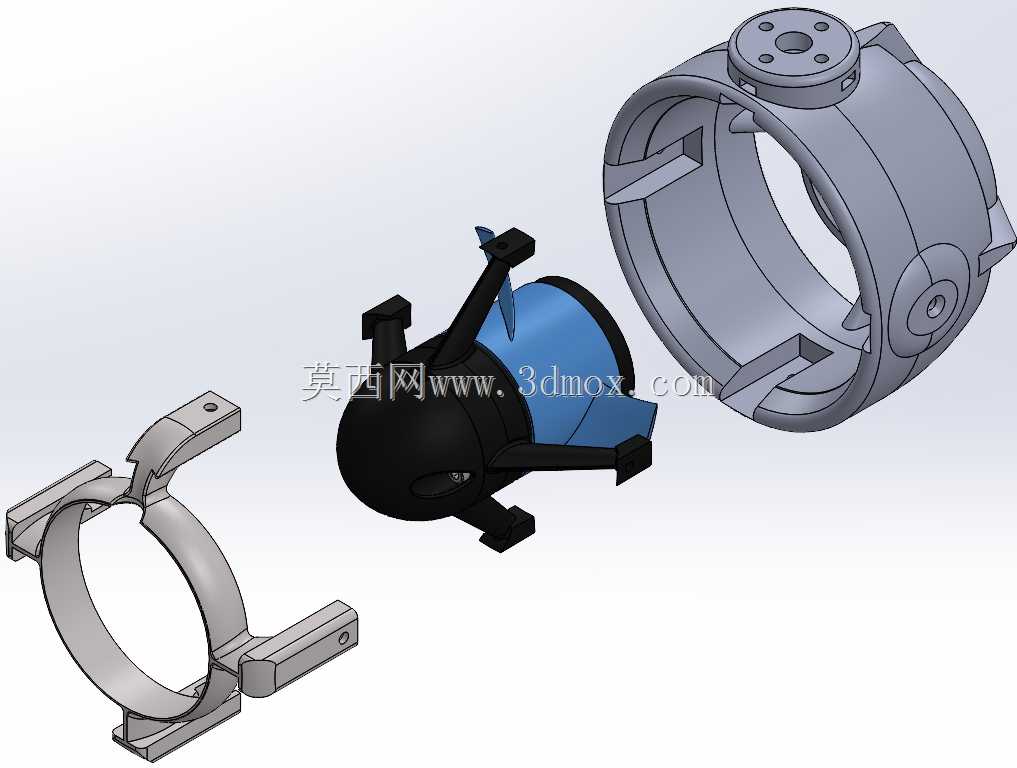

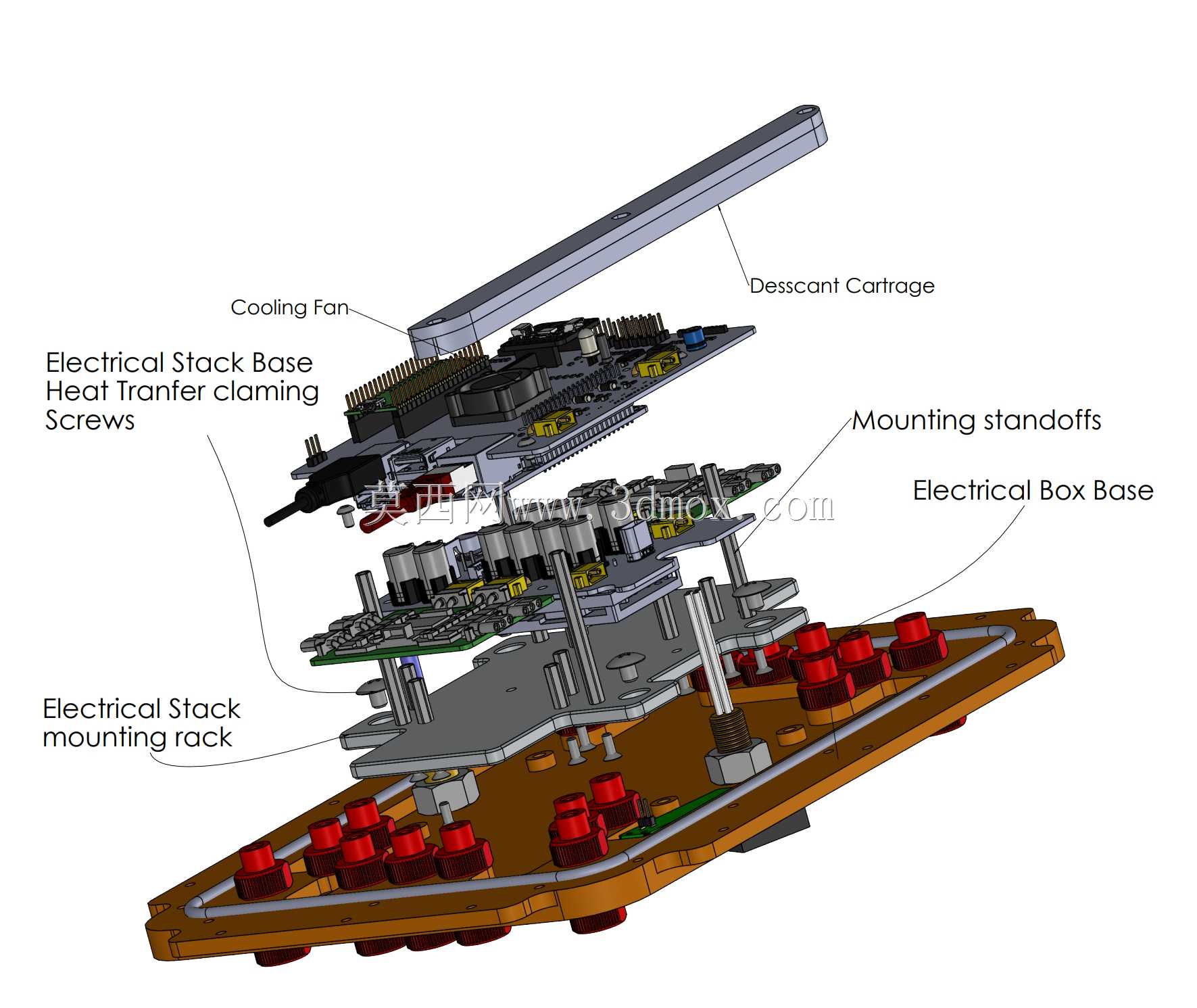

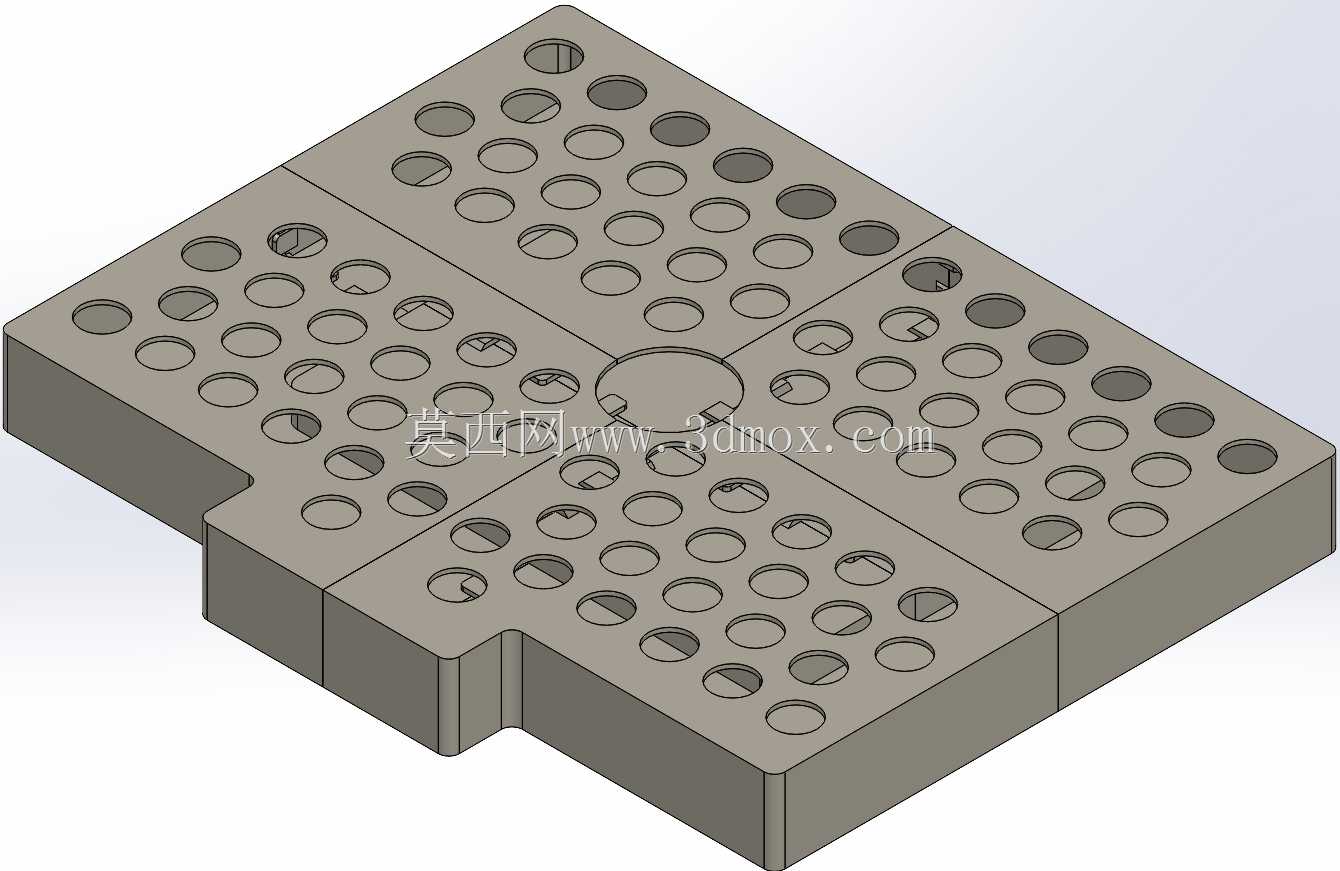

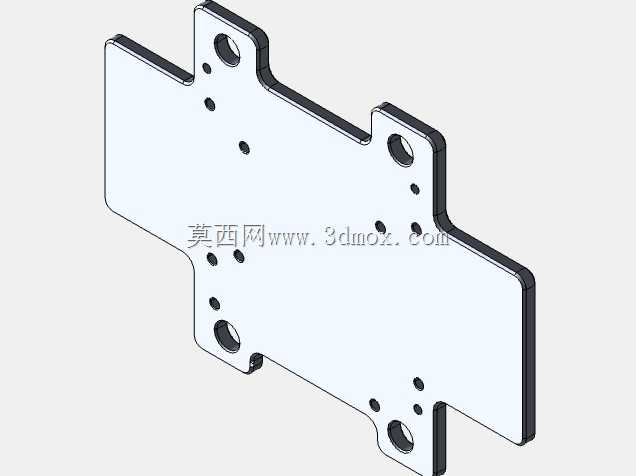

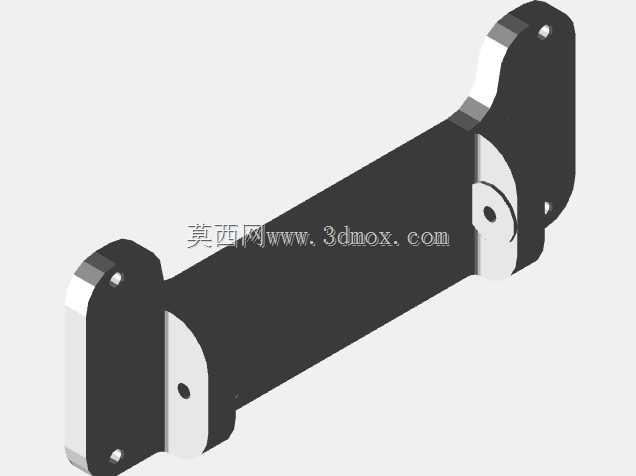

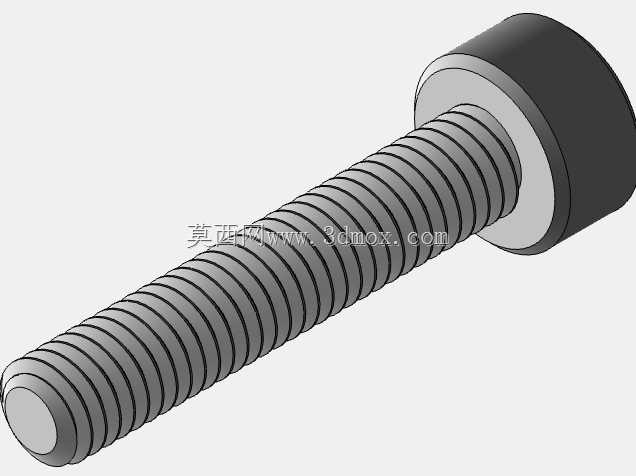

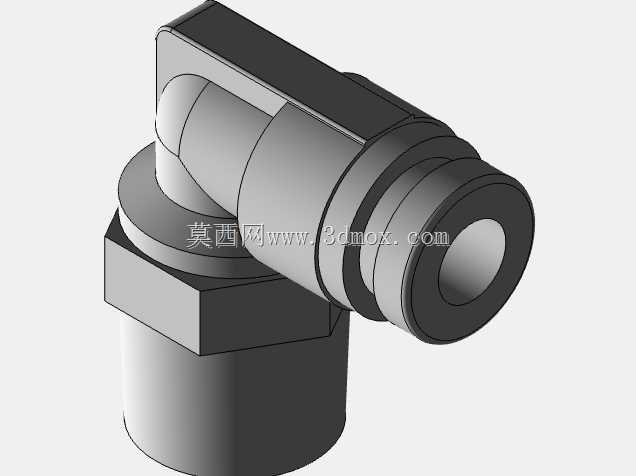

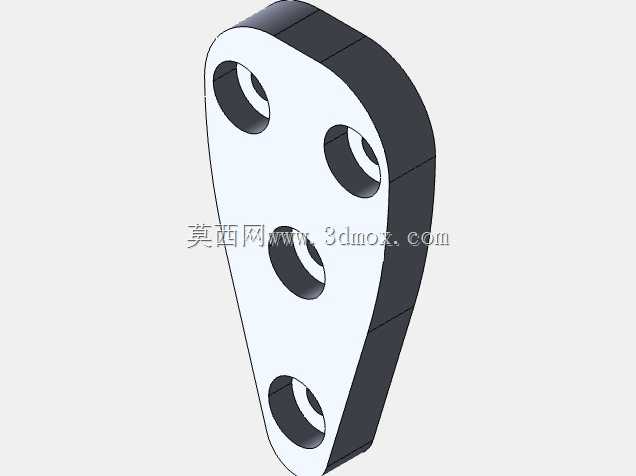

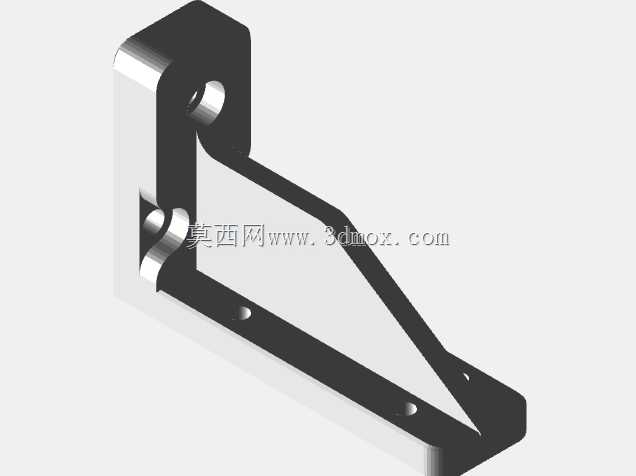

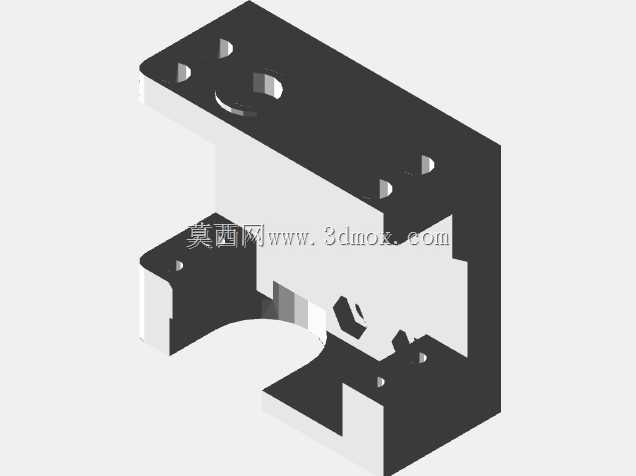

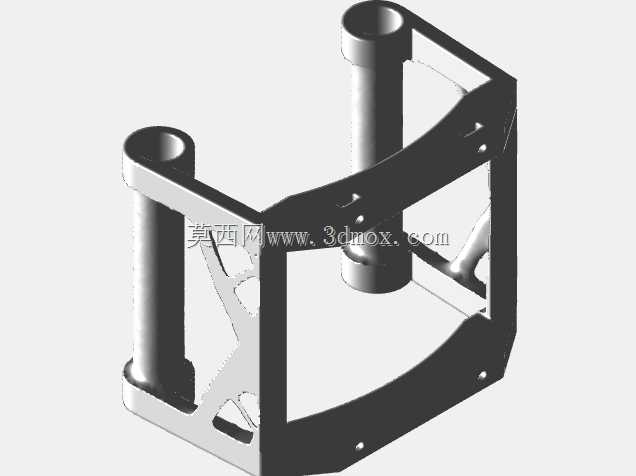

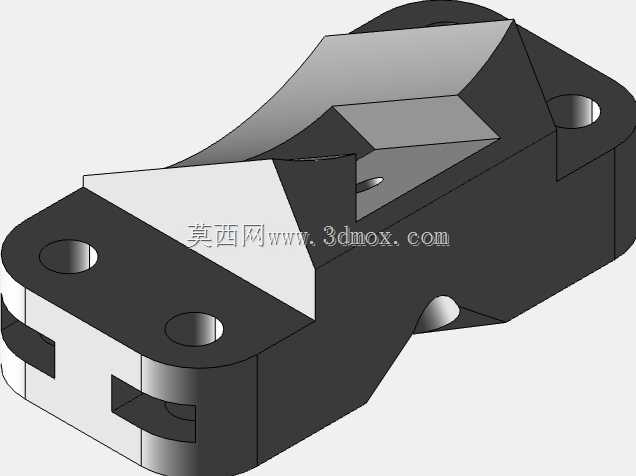

　　构件上分布的多组安装孔采用了差异化的孔径设计，其中两组对称分布的叉耳端通孔用于和安装基座的销轴配合，承担主要的径向载荷，孔位边缘做了锪平处理，保证销轴安装时端面贴合度符合装配要求，不会出现偏载导致的销轴磨损加剧问题；主体平面上分布的三组小直径通孔用于阀块本体的螺栓固定，孔位的位置度公差控制在0.02mm范围内，保证阀块安装时密封槽能够完全对齐，不会出现密封件压偏导致的流体泄漏问题；构件侧面的大直径通孔为流体通道预留孔，孔内壁粗糙度达到Ra1.6要求，能够直接和外接管路的接头配合，不需要额外增设过渡接板，减少了管路系统的泄漏点。

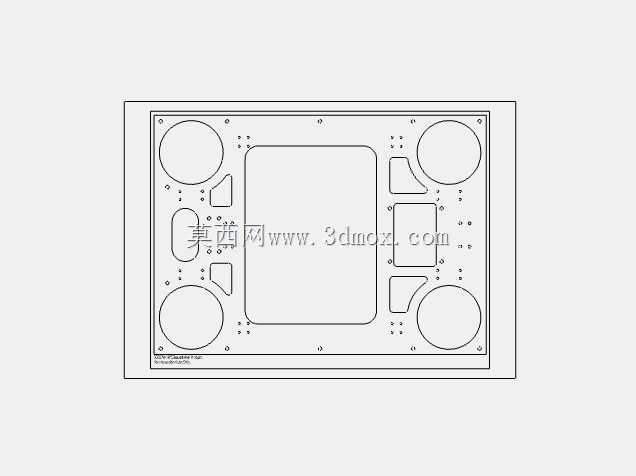

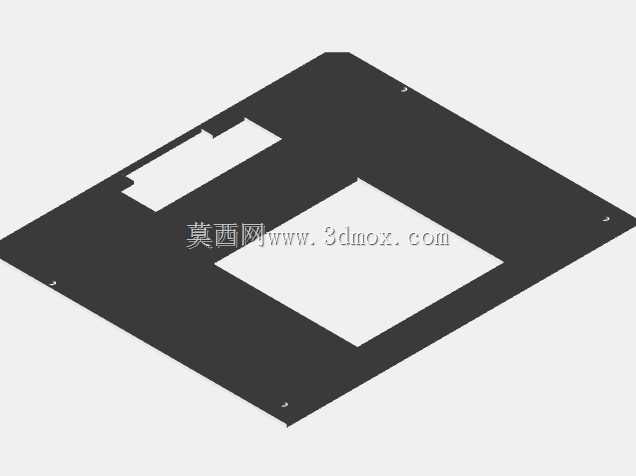

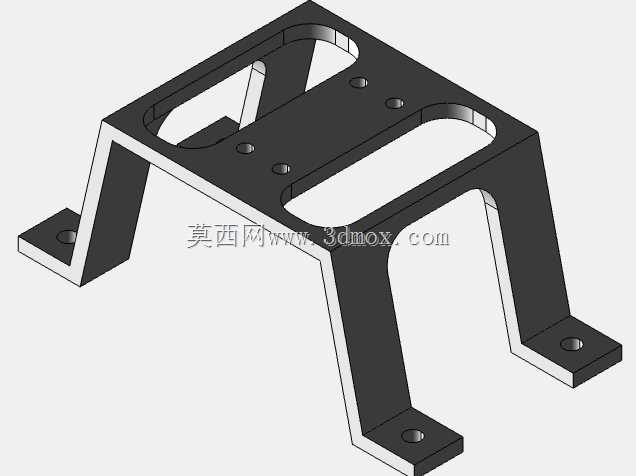

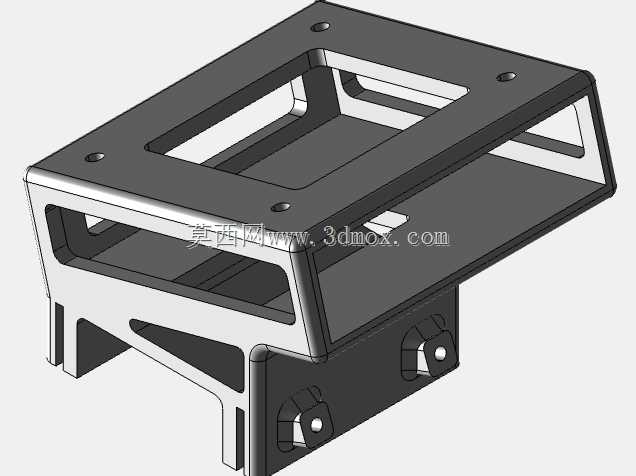

　　在安装边界设计上，构件的两个叉耳端的中心距经过精准校核，和常规标准安装基座的销轴间距完全匹配，不需要对现有安装基座做二次改造就可以直接替换原有构件，主体安装平面的平面度控制在0.01mm以内，安装后和阀块底面的贴合间隙不超过0.005mm，能够保证密封件的压缩量处于合理区间，既不会因为间隙过大导致密封压合不足泄漏，也不会因为间隙过小导致密封件过度压缩提前老化失效。从实际使用场景的适配性来看，该结构件的载荷分布经过了受力仿真验证，在16MPa的系统工作压力下，构件的最大变形量不超过0.01mm，完全满足中低压流体控制系统的使用要求，叉耳部位的厚度经过加强处理，能够承受管路水锤效应带来的瞬时冲击载荷，不会出现叉耳断裂或者变形的问题。

　　设计过程中特意将流体通道的走向做了圆弧过渡处理，减少了流体在通道内部的阻力损失，相比直角通道的结构，能够降低约12%的流体压降，提升整个阀组的工作效率。构件的表面没有多余的凸台结构，所有非配合面都做了均匀的喷砂氧化处理，既能够提升构件的防锈耐腐蚀能力，也不会因为多余结构导致安装空间占用过大，在紧凑的阀组安装舱内也能顺利完成装配作业，不需要预留额外的操作空间。在加工工艺性上，该结构件所有特征都可以通过三轴加工中心一次装夹完成大部分加工工序，只有侧面的流体通道孔需要二次装夹加工，二次装夹的定位基准和第一次装夹的基准统一，能够有效控制加工误差，减少加工过程中的装夹找正时间，适合批量生产加工，零件的成品率能够稳定保持在98%以上。
