荏原20GPF型燃油输送齿轮泵结构

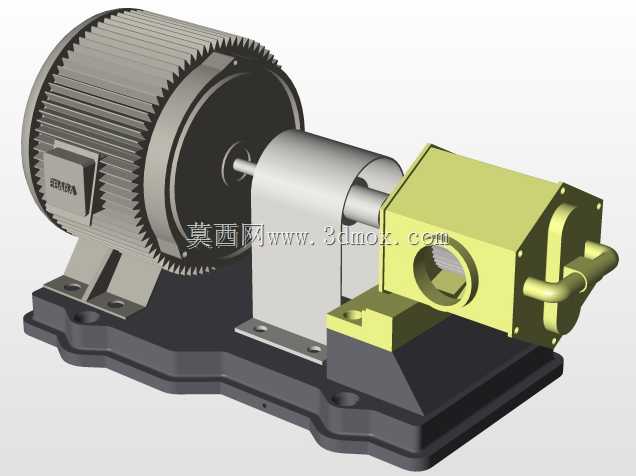

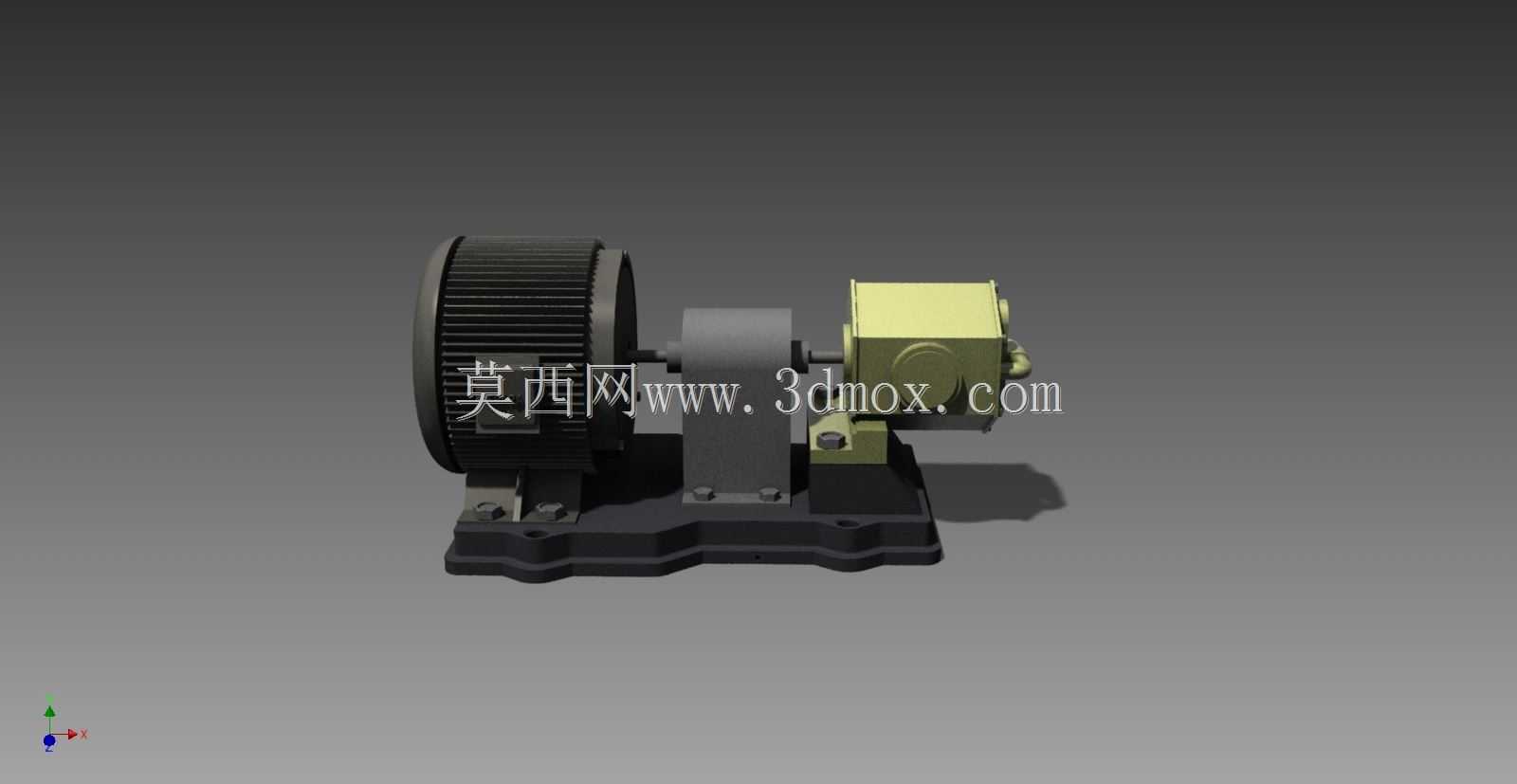

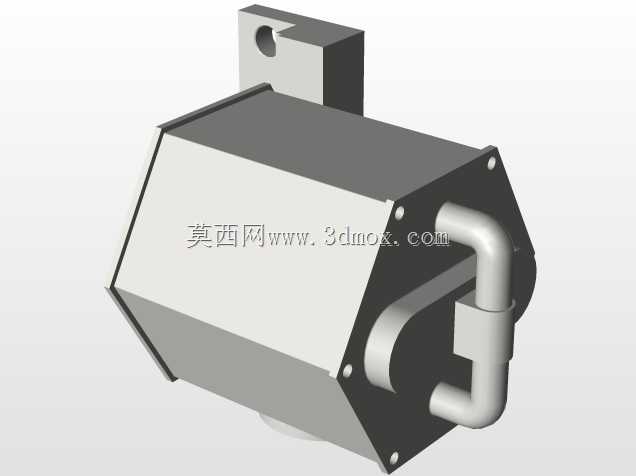

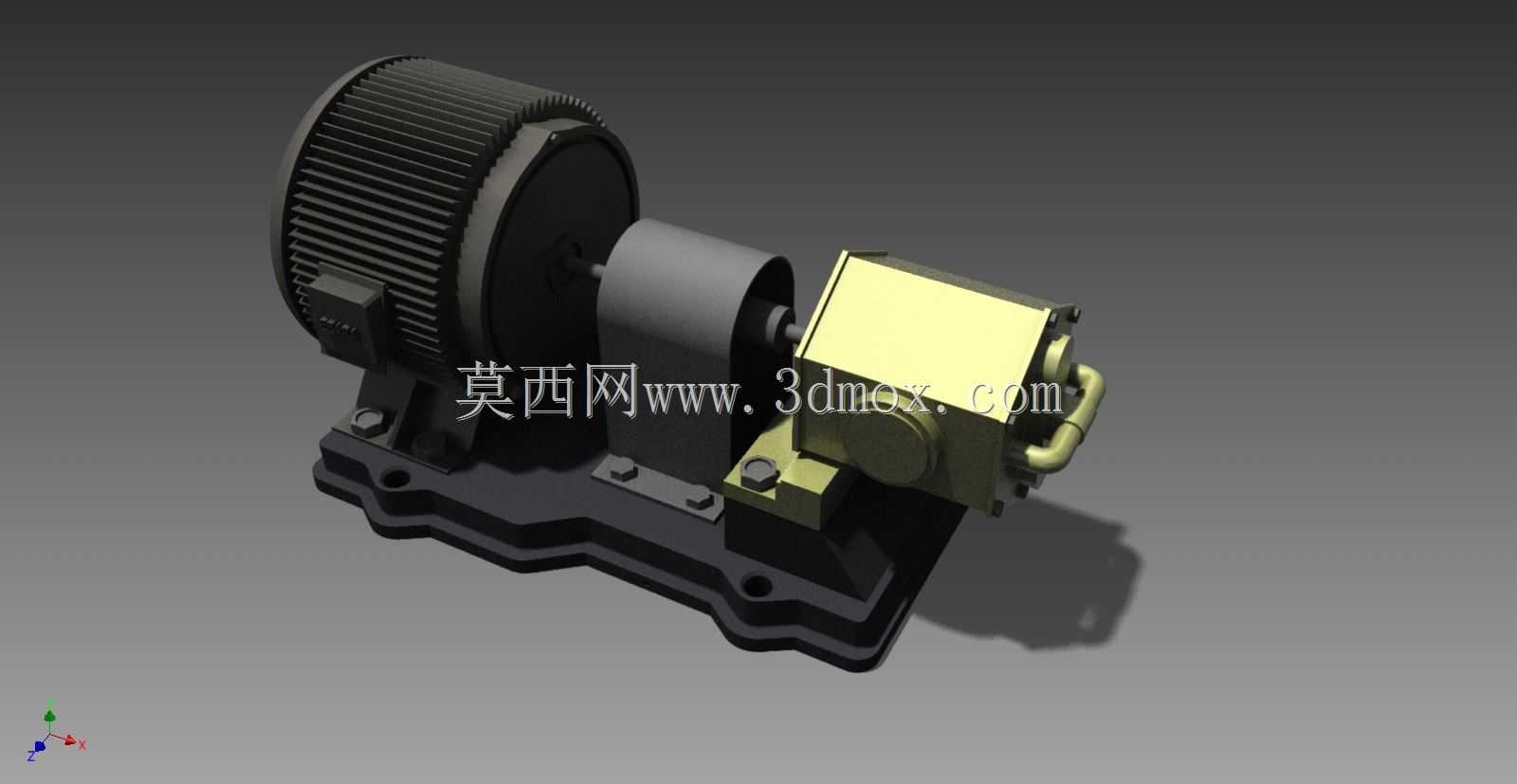

该齿轮泵组主要面向中小型燃油供给场景设计，可适配燃油加注系统、小型动力机组燃油供给、工业燃烧器供油等工况，承担燃油介质的增压输送职能，依靠齿轮啮合形成的密闭容积变化完成介质吸排，输出压力稳定，流量脉动小，适合输送粘度匹配的轻质燃油类介质。整套泵组采用电机与泵头直联带轮传动的布局，驱动端采用带散热筋结构的封闭式电机，通过同步带轮将动力传递至泵头输入轴，带传动结构可缓冲启动冲击，同时可根据实际转速需求更换带轮调整传动比，适配不同流量输出要求。泵头部分采用齿轮式容积结构，进出油口采用侧置布局，泵体集成安全阀安装位，可在出口压力超限时自动溢流回流，保护管路与泵体结构不受超压损坏。安装底座采用一体式铸铁铸造结构，电机与泵头的安装位均设置定位凸台与螺栓安装孔，安装时可先通过凸台完成初定位，再穿入紧固螺栓完成固定，能有效保证电机轴与泵轴的平行度，降低带轮传动的偏磨风险。从安装边界来看，底座的安装孔采用长圆孔设计，可允许一定范围内的安装位置调整，适配不同现场的安装基座尺寸，整套泵组的重心落在底座中心区域，运行时振动小，无需额外做重型减震基础即可稳定运行。设计过程中优先考虑了现场维护的便捷性，泵头端盖采用螺栓紧固结构，拆解时无需拆卸整体管路即可更换内部齿轮密封件，电机侧的带轮采用免键轴衬结构，更换传动件时无需使用拉马等专用工具即可完成拆装。泵体的密封结构采用机械密封与骨架油封组合的形式，针对燃油类易渗漏介质做了适配，可长期运行无明显渗漏，减少日常维护的频次。在实际选型适配时，可根据输送介质的粘度、所需流量压力参数调整齿轮间隙与带轮传动比，该结构预留了足够的改装空间，泵头的安装接口尺寸符合通用燃油泵的安装规范，可直接替换同参数等级的老旧泵组，无需改动现场管路与安装基座。整套结构的传动部分设置了安全防护罩安装位，现场安装时可加装防护罩覆盖带轮传动区域，避免运行过程中异物卷入传动结构引发安全事故，符合工业设备的安全防护要求。
