绞车配套翘曲头结构设计

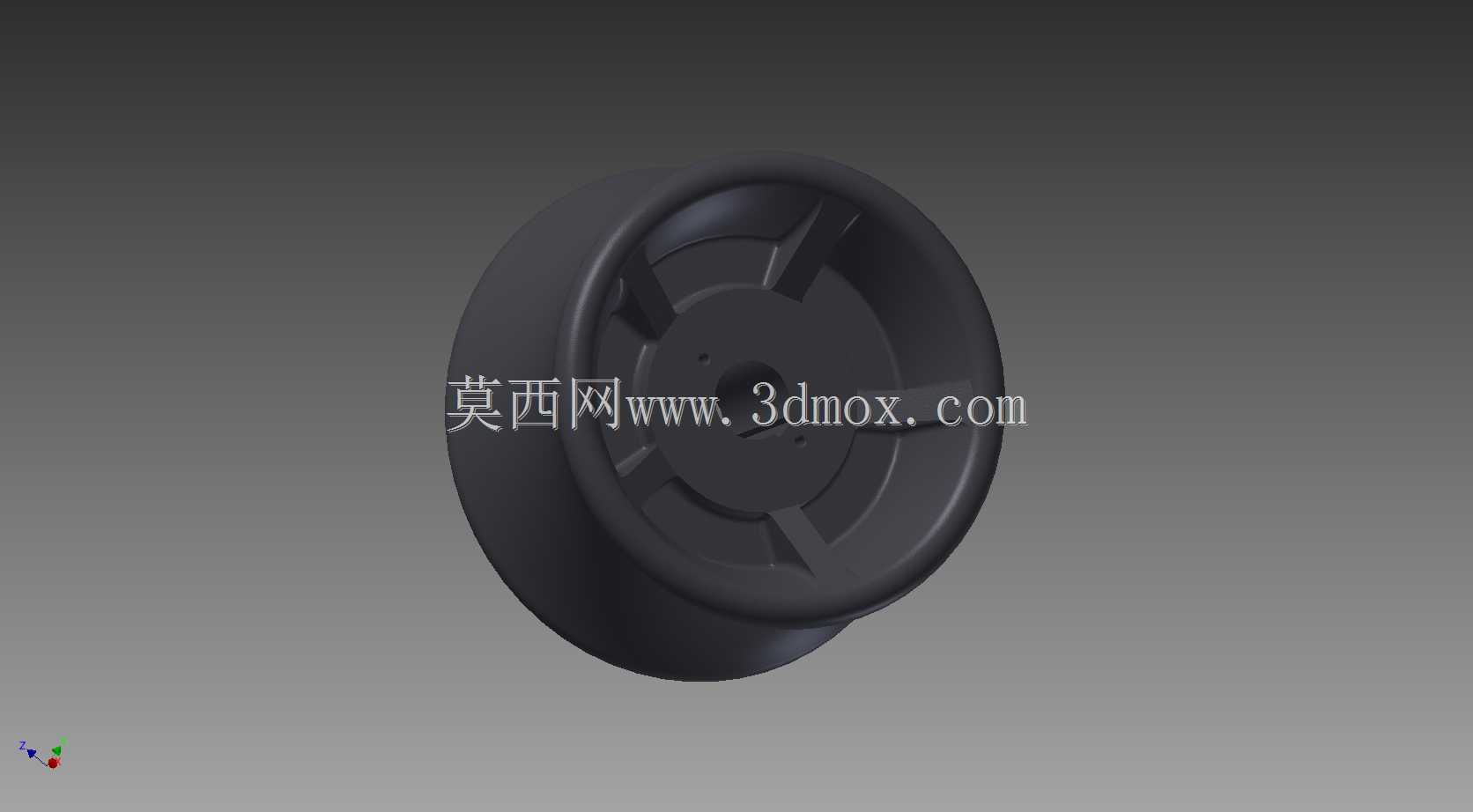

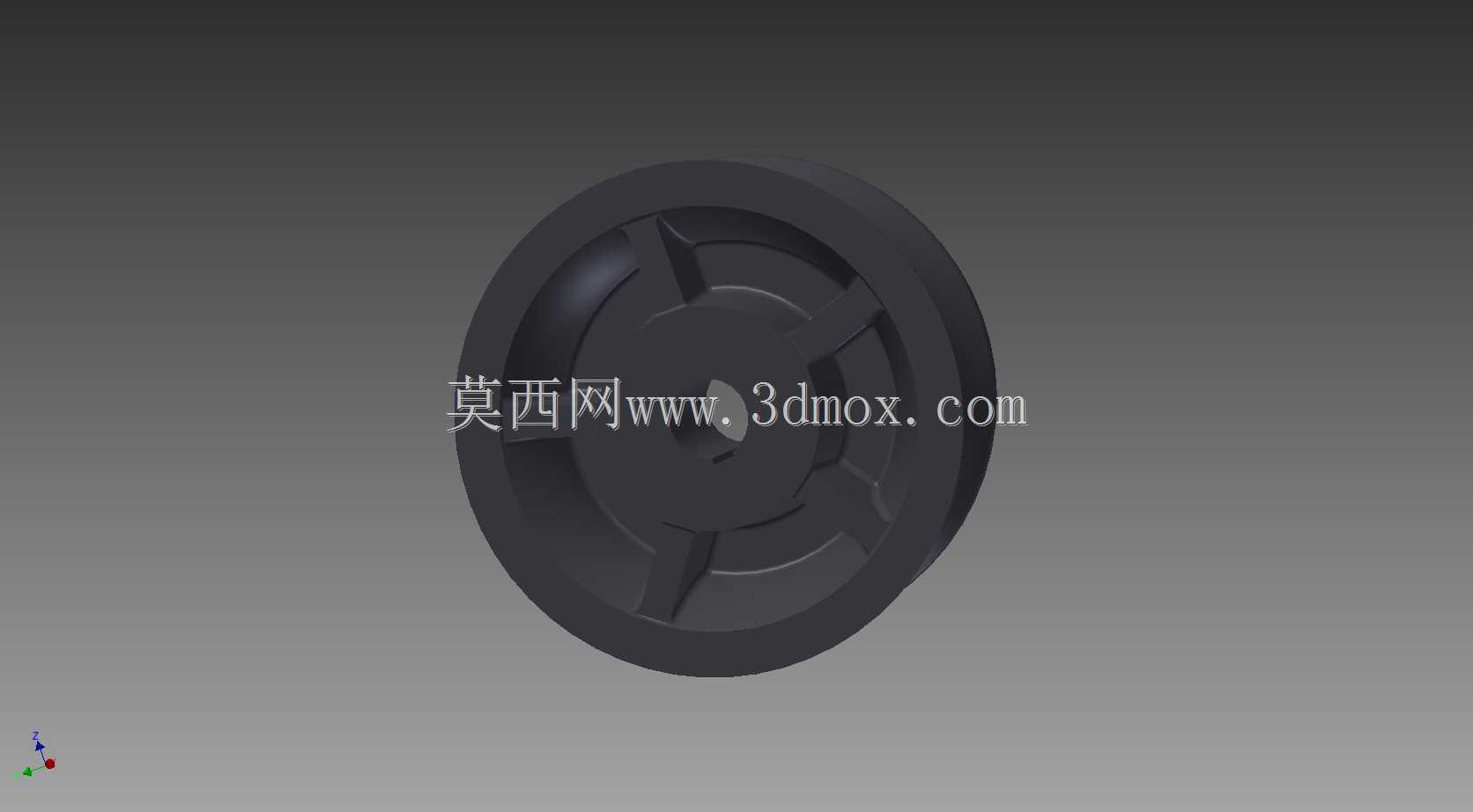

　　在矿山井下调度、船舶系泊、工程吊装这类需要频繁收放钢缆的作业场景里，绞车的导绳、排绳部件直接决定了钢缆的使用寿命与作业安全性，这款翘曲头正是配套绞车使用的导向承力部件，主要承担钢缆收放过程中的导向、承托以及排绳纠偏功能，避免钢缆在卷筒上出现乱绳、咬绳、偏磨的问题。从结构设计来看，该部件采用整体轮式构型，主体为带内凹轮槽的盘状结构，轮槽的弧度经过反复校核，匹配常用规格的圆股钢缆曲率，确保钢缆在槽内接触时为面接触而非线接触，大幅降低钢缆外层钢丝的磨损速率。轮体中心设置有同轴安装孔，孔位公差按照过渡配合设计，可直接套装在绞车的导绳轴上，无需额外加工转接衬套，安装时仅需通过轴端的锁紧螺母即可完成轴向固定，拆装维护十分便捷。

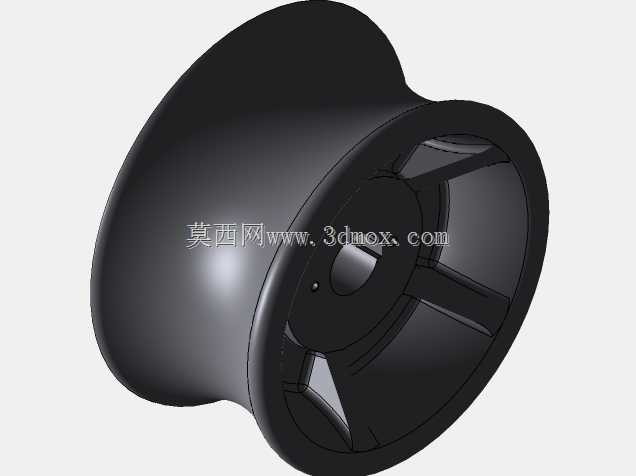

　　轮体内部设计有辐射状的加强筋结构，筋板厚度根据额定承力载荷做了等强度优化，在保证整体结构刚度的前提下尽可能降低部件自重，减少轴系的转动惯量，避免钢缆张力突变时轮体出现卡滞。轮缘部分做了加厚处理，边缘设置有微小的倒角，防止钢缆在偏角过大时被轮缘锐边切割，同时轮缘的外径尺寸经过匹配计算，确保钢缆在最大允许偏角范围内不会脱出轮槽。从安装边界来看，该翘曲头的轴向厚度控制在适配常规绞车导绳架的安装间距范围内，安装时不需要对原有绞车的导绳支架做切割、焊接等改造，可直接替换同规格的老旧翘曲头，适配性较强。

　　在实际作业过程中，当绞车收放钢缆时，翘曲头会随着钢缆的走向自适应转动，将钢缆的滑动摩擦转化为滚动摩擦，不仅降低了钢缆的磨损，也减少了绞车收放时的运行阻力。设计过程中充分考虑了井下、户外等复杂作业环境的使用需求，轮体表面没有多余的凹槽、死角，不容易积存煤渣、泥浆等杂物，日常维护仅需定期向中心安装孔内加注润滑脂即可，不需要复杂的保养流程。针对钢缆排绳时的翘曲受力场景，轮体的受力面做了均匀的壁厚设计，避免局部应力集中导致的轮体开裂问题，经过载荷校核，该部件可承受对应规格绞车额定拉力1.5倍的瞬时冲击载荷，满足重载作业的安全要求。

　　不同于普通的定滑轮结构，这款翘曲头的轮槽深度做了针对性调整，更适配绞车多层缠绕钢缆时的排绳导向需求，当钢缆在卷筒上缠绕到第二层、第三层时，翘曲头可以顺畅引导钢缆平滑过渡，不会出现钢缆卡入层间缝隙的问题。在三维建模过程中，所有的圆角、倒角都按照实际加工工艺要求设置，没有出现无法加工的尖锐内角，中心安装孔的键槽尺寸符合通用机械标准，加工时可直接采用标准刀具一次成型，不需要定制特殊工装。
