水下ROV用PVC系绳电缆固定支撑结构

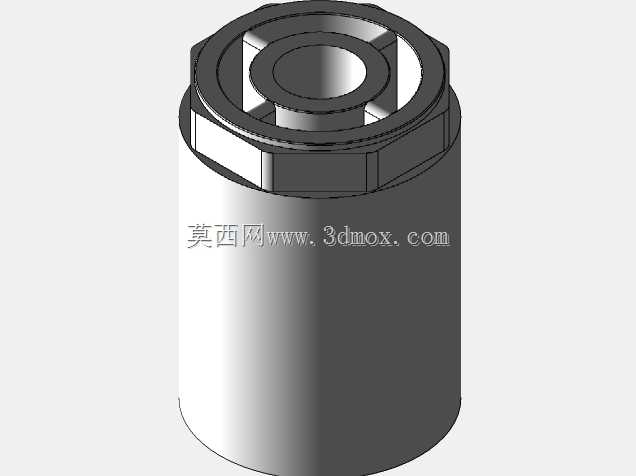

　　这款支撑结构主要面向小型水下观测型ROV的系缆系统设计，解决水下作业时系绳与电缆并行排布时的固定、防磨与走线规整问题。在近岸浅海观测、船体水下检测、养殖区水下巡检这类场景中，ROV的系绳既要承担设备回收的拉力负载，又要避免与动力、信号电缆发生缠绕摩擦，常规的扎带固定方式在水流反复冲击下容易出现滑脱、线缆外皮磨损的问题，该结构正是针对这类工况做的定向优化。从结构功能上看，上部的六角法兰结构是核心的受力承载部位，六角外形适配常规扳手的夹持操作，在水下设备组装、岸基维护时，不需要专用工装就能完成锁紧固定，法兰端面的环形凸台做了圆角过渡，避免系绳在受拉摆动时被锐边切割，下部的圆柱腔体是线缆与系绳的穿装通道，内壁做了0.8mm的余量设计，既可以容纳外径6-8mm的系绳穿过，也能同时并排布设2根4mm线径的信号电缆，腔体内壁预留的环形卡槽可以加装橡胶密封圈，在需要穿舱布设时能实现静密封，防止水沿线缆缝隙渗入设备舱内部。

　　设计过程中优先考虑了水下工况的受力特性，整体结构没有薄壁锐角，所有棱边都做了R1以上的倒圆处理，避免应力集中在长期水流冲击下出现结构开裂，材质选用PVC一方面是因为该材料耐海水腐蚀，不需要额外做表面防腐处理，另一方面密度接近1.1g/cm³，在水中不会产生过大的额外配重负担，不会影响小型ROV的水下配平。安装边界上，该结构的最大外廓是上部六角的对边32mm，下部圆柱外径28mm，整体轴向长度45mm，安装时只需要在设备舱端面上开直径28mm的安装孔，通过六角法兰端面压紧固定即可，不需要额外设计复杂的安装支座，穿线时可以先将系绳与电缆从腔体下端穿入，上端引出后调整好预留长度，再通过法兰侧部的紧定螺钉孔拧入M3的塑料紧定螺钉，将系绳与电缆同时压紧，避免线缆在拉力作用下出现窜动。

　　实际使用中，该结构除了适配ROV系绳固定场景，也可以用在水下传感器的线缆出线端固定、小型潜水泵的线缆防护、泳池水下设备的走线固定等场景，结构本身没有复杂的曲面特征，常规的注塑加工或者3D打印都能快速制作，加工时不需要特殊的工装夹具，单件生产的周期很短，适合小批量定制化的水下设备配套使用。结构的受力校核上，针对系绳150N的额定拉力做了仿真验证，PVC材质在该拉力下的最大应力出现在紧定螺钉的接触位置，远低于材料的屈服强度，长期受拉不会出现塑性变形，法兰与圆柱连接的位置做了2mm的过渡圆角，将应力集中系数降低到1.2以下，即使在水流冲击导致系绳出现15度摆角的情况下，连接位置的应力也不会超过材料许用值。

　　和常规的金属电缆支架相比，该PVC结构不会和水下金属部件产生电偶腐蚀，在海水环境下的使用寿命更长，同时本身的绝缘特性也能避免电缆外皮破损后出现漏电传导到设备外壳的问题，提升水下设备的使用安全性。
