316不锈钢WLL340KG D型卸扣绳扣模型

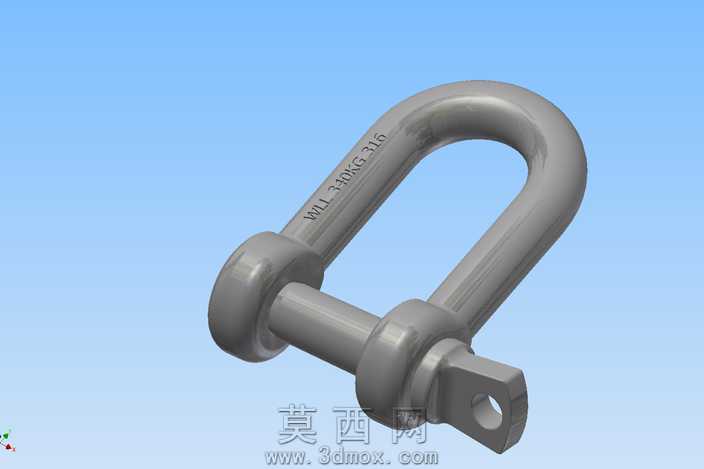

本模型为D型卸扣三维建模作品，整体采用Autodesk Inventor软件完成全参数化建模，建模过程严格遵循起重卸扣的实际生产尺寸规范，还原WLL340KG额定载荷下316不锈钢卸扣的真实结构比例。建模阶段首先绘制D型环的截面轮廓草图，通过扫掠特征生成弯曲的环体主体，对环体两端的销轴安装座进行凸台拉伸与孔位切削，保证安装座的同轴度公差符合实际装配要求；销轴部分单独建模，依次完成杆身、端部挡肩、带孔锁片的特征构建，通过装配约束将销轴与D型环组合，还原卸扣可开合的活动结构，锁片的销孔位置与尺寸完全匹配实际产品的防脱设计。材质设置阶段选用316不锈钢材质球，调整金属粗糙度、反射率参数，还原不锈钢哑光金属的真实质感，环体表面蚀刻的WLL340KG、316标识通过包覆特征实现，字体深度、排版位置与实物保持一致，保证标识的辨识度。渲染阶段采用浅蓝色纯色背景，搭配柔和的环境光与定向补光，突出卸扣的金属轮廓与结构细节，避免过度反光遮挡结构特征，渲染角度选择斜向俯视视角，可同时展示D型环的弯曲形态、销轴装配结构与锁片的防脱设计。设计思路围绕起重索具的实用属性展开，建模过程中重点还原卸扣的受力结构特征，D型环的圆弧过渡处做了圆角处理，避免应力集中的结构缺陷，销轴与安装座的配合间隙按照实际装配公差设置，既保证模型的装配合理性，也能直观展示产品的使用逻辑，模型可用于五金索具产品展示、起重场景装配模拟、五金配件选型参考等场景，结构细节完整，材质表现贴合实物，具备较高的还原度与实用参考价值。
