小型内河作业交通艇三维结构设计

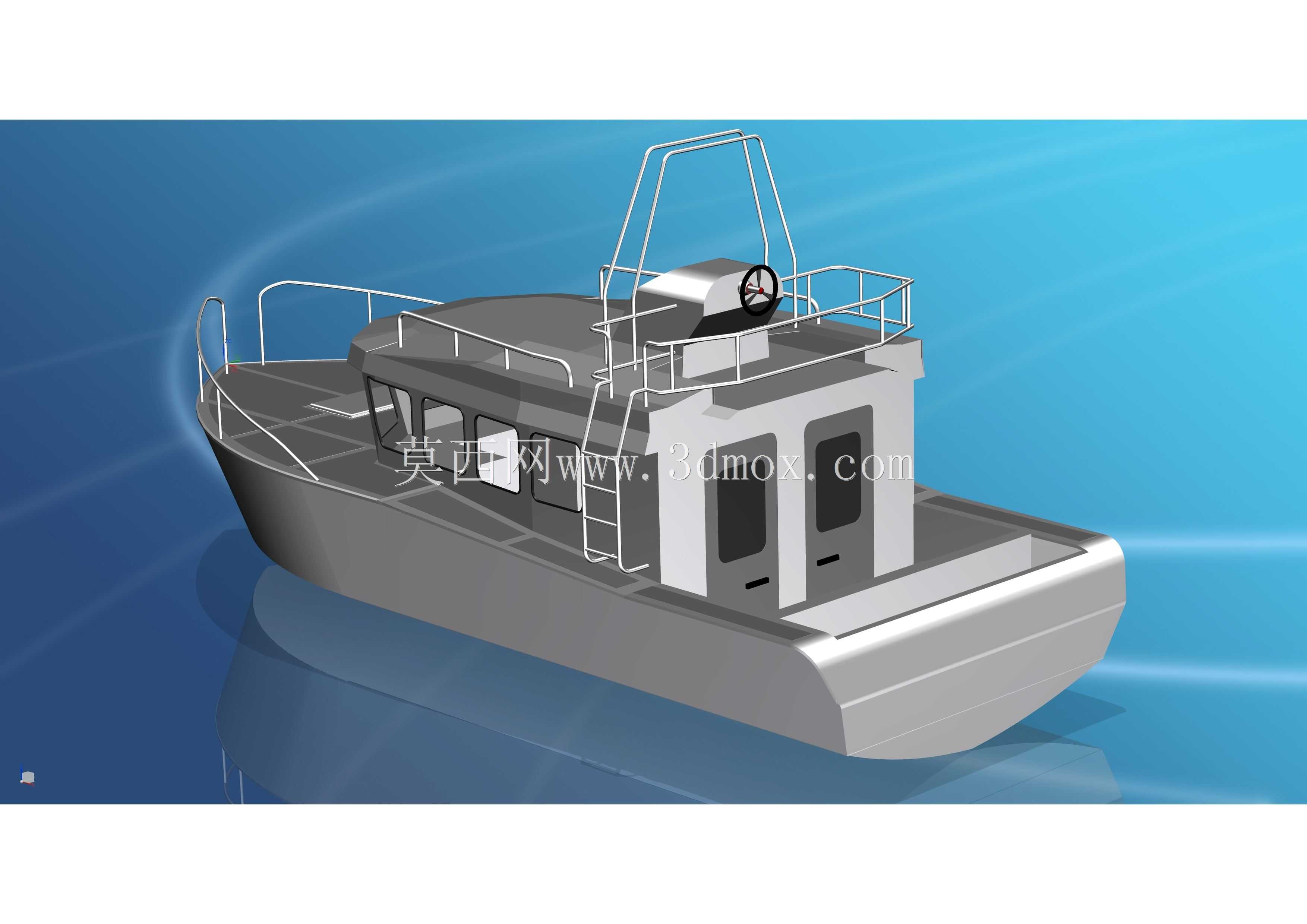

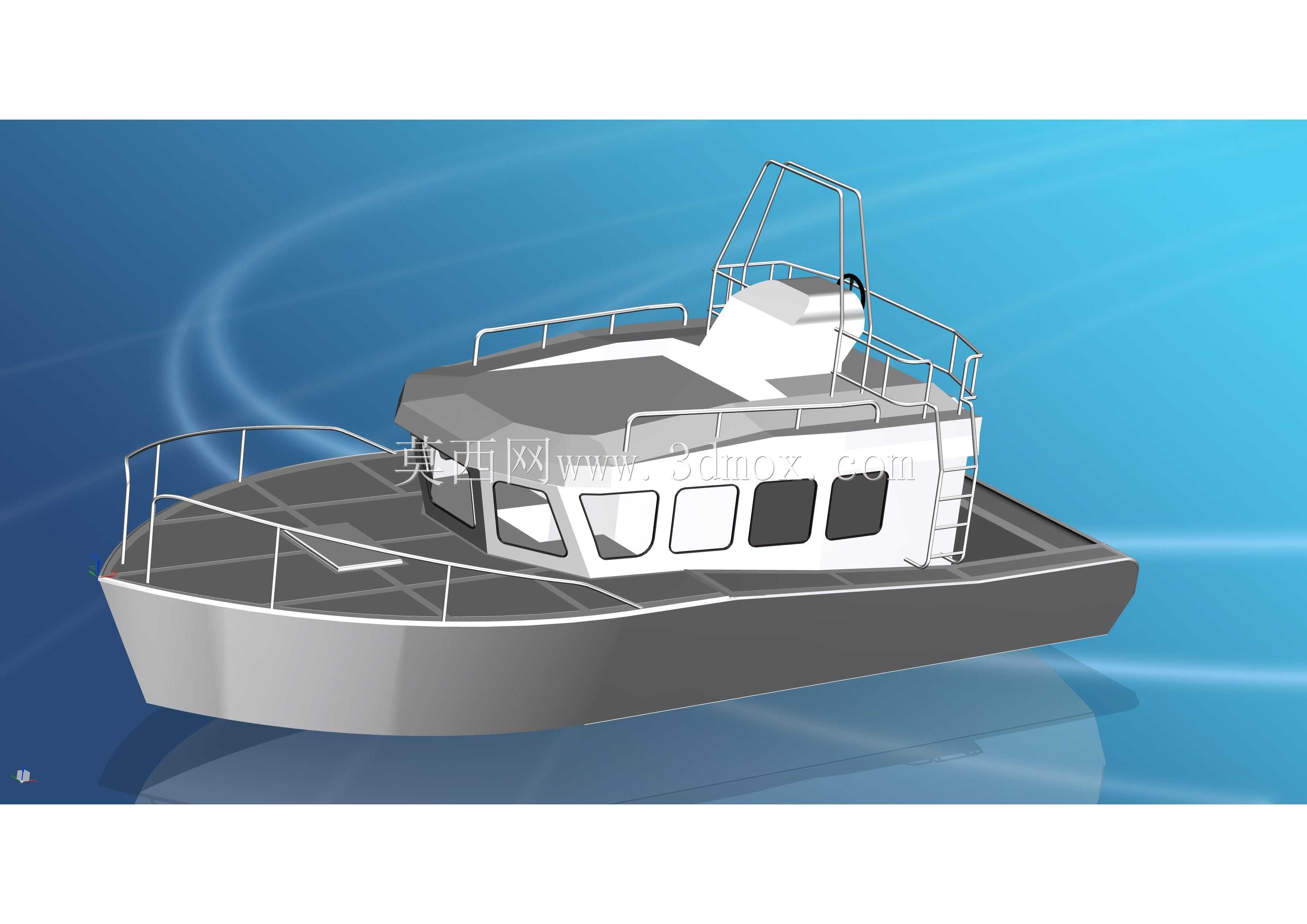

　　这款小型作业交通艇的三维结构，主要面向近海内河的短途通勤、港务巡检、小型作业接驳场景设计，整体采用单体深V船型结构，能够在3级海况、内河B级航区下保持稳定航行姿态，船体主结构采用铝合金焊接成型的设计思路，在保证结构强度的前提下尽可能降低整船自重，提升有效载荷能力。从结构布局来看，船首区域预留了1.2米宽的作业站立平台，周边设置高度1.1米的不锈钢安全护栏，护栏立杆间距控制在30厘米以内，符合船舶作业安全防护规范，平台表面做防滑纹理设计，避免人员在湿滑工况下摔倒。

　　中部为封闭式驾驶舱结构，舱体侧面开设4扇矩形固定舷窗，舷窗采用钢化玻璃材质，窗框与舱壁之间做密封压条处理，能够阻挡航行过程中的溅水进入舱内；驾驶舱顶部设置了金属防护栏杆，可临时固定作业警示灯、通讯天线等附属设备，舱室内部预留了驾驶台、乘员座椅的安装空间，舱门设置在舱体右后侧，搭配直梯连通甲板区域，人员进出动线不会干扰船首作业区域的操作。船尾区域为动力安装舱段，预留了舷内外机的安装基座与轴系走管空间，基座位置做了局部加厚的结构加强处理，能够承受动力设备运行产生的持续振动，避免长期使用出现结构疲劳开裂。

　　船体外壳的折角线做了圆弧过渡处理，既能够降低航行过程中的兴波阻力，也能减少靠泊时与码头碰撞产生的结构损伤，船舷两侧设置了连续的护舷条安装槽，可配套橡胶护舷缓冲靠泊冲击力。从安装边界来看，整船总长控制在7.2米，型宽2.4米，型深1.1米，吃水深度0.45米，能够适配多数小型内河码头、临时停靠点的靠泊水深要求，不需要专用的深水泊位即可完成停靠作业。甲板层面的布局做了功能分区，船首作业区、中部驾驶区、尾部动力区之间没有结构凸起的障碍物，人员在甲板通行时不会被绊倒，甲板下方的舱室空间分隔为浮力舱、储物舱两个部分，浮力舱采用密闭隔舱设计，即使单舱出现进水情况，也能保证整船不沉没，满足小型船舶的抗沉性设计要求。

　　驾驶舱的前挡风玻璃做了前倾角度设计，能够减少航行时的风阻，同时避免雨水在玻璃表面停留影响驾驶视线，舱顶的护栏高度为20厘米，不会遮挡驾驶人员的前方瞭望视线。在细节结构处理上，所有护栏与甲板的连接位置都做了加强筋板焊接，连接点的受力能够均匀分散到甲板结构层，不会出现单点受力过大导致的焊缝开裂；船体外壳的板厚从船首到船尾做渐变处理，船首迎浪区域板厚为5毫米，中部侧舷板厚为4毫米，船尾区域因为要安装动力设备，板厚提升至6毫米，在控制整船重量的同时，保证不同受力区域的结构强度匹配实际载荷。这款船型的结构设计兼顾了作业实用性与航行安全性，没有冗余的装饰性结构，所有外露结构都服务于实际使用需求，既可以作为港务部门的日常巡检交通艇，也可作为小型水上作业的母船，搭载简单作业设备完成近岸水域的巡检、采样、短途人员转运等工作，三维模型完整还原了船体、舱室、护栏、驾驶台结构的装配关系，可直接用于结构校核、方案展示、生产下料参考。
