四缸发动机排气歧管结构设计

排气歧管作为内燃机进排气系统的核心导流部件，直接承接各气缸排气口排出的高温高压废气，将分散的气缸排气汇流后送入排气总管，最终驱动涡轮增压器或导入后处理系统完成尾气净化。在四缸内燃机的实际运行工况中，各气缸的排气顺序存在固定间隔，歧管的流道设计直接影响排气脉冲的利用效率，若流道长度差异过大、转角曲率不合理，会出现各缸排气相互干扰的问题，轻则降低充气效率导致发动机扭矩输出下降，重则造成排气背压异常升高，加剧气缸内残余废气量，影响燃烧稳定性。

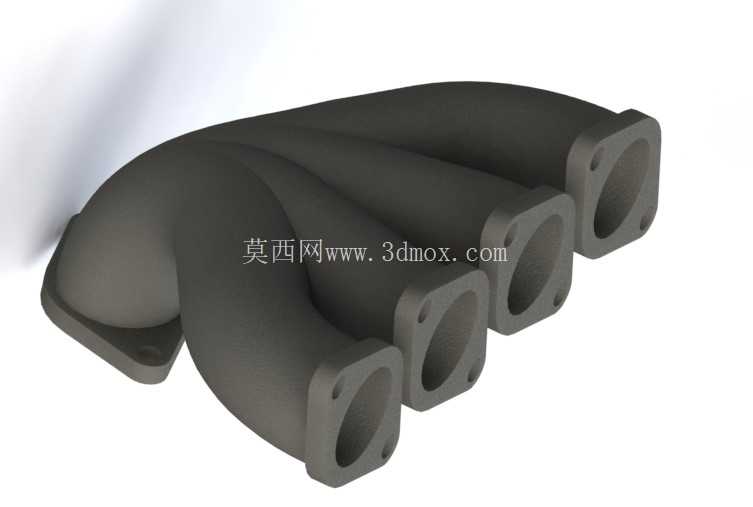

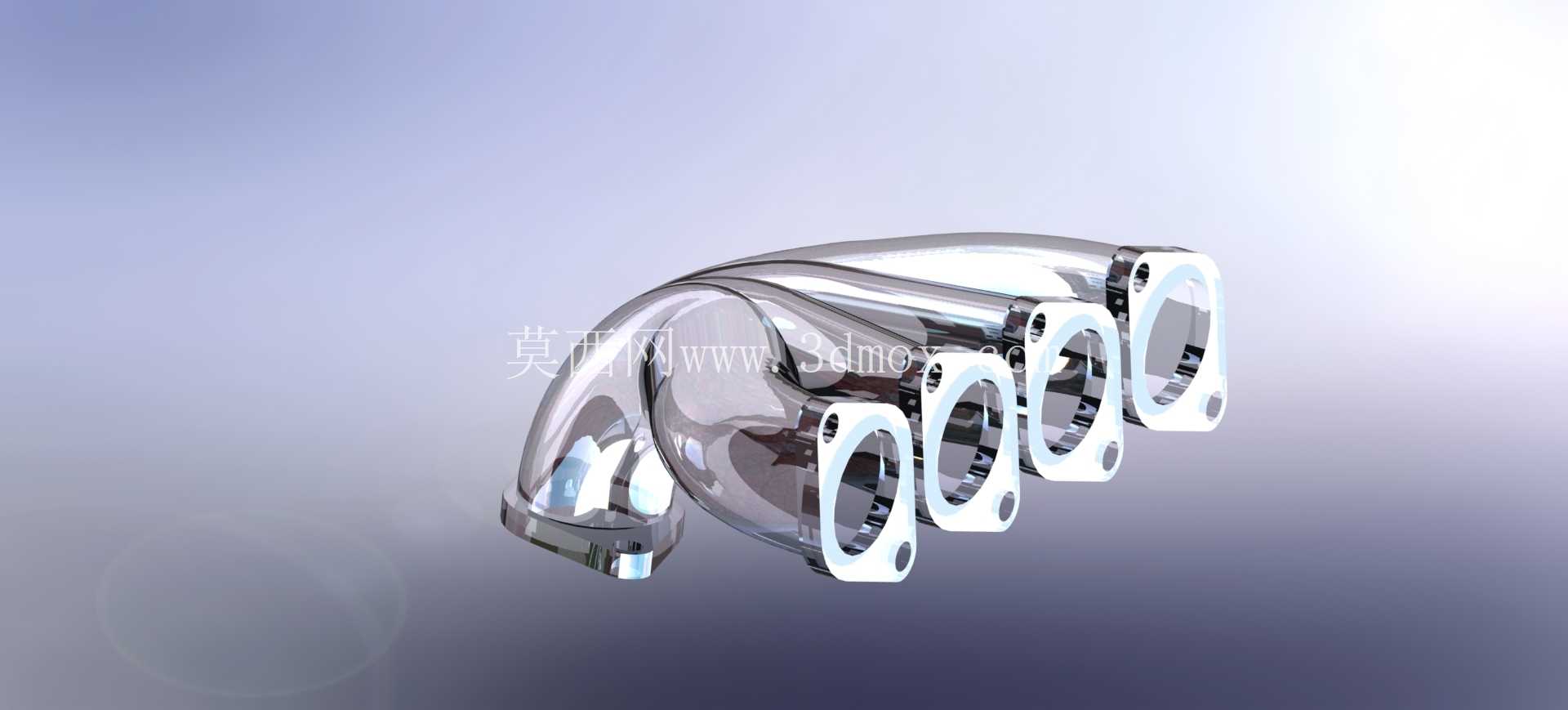

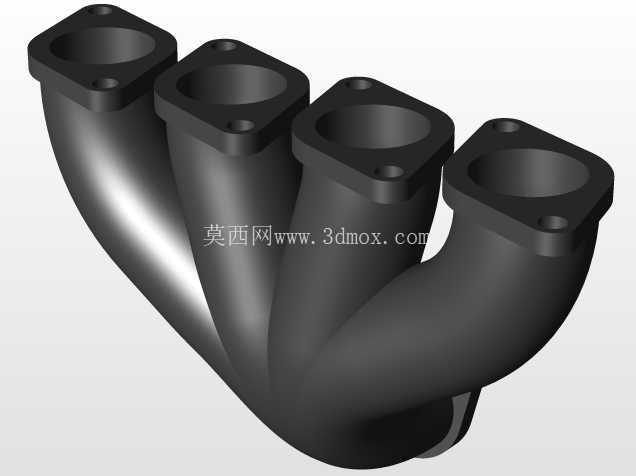

这款四缸排气歧管采用等长流道的布局思路，四个独立进气法兰端对应直列四缸发动机的缸盖排气口安装位，每个法兰面都预留了螺栓过孔的安装凸台，安装面的平面度公差需控制在0.1mm以内，避免高温工况下密封失效出现漏气问题。四个流道从进气端出发，采用平滑的圆弧过渡逐步向出气端汇拢，最终整合为一个统一的出气接口对接下游排气系统，流道内壁全程避免锐角转折，尽可能降低废气流动过程中的沿程阻力，减少排气背压的同时，也能降低高速气流冲刷管壁产生的振动与噪声。

从安装边界来看，四个进气法兰的中心距完全匹配对应排量直列四缸发动机的缸盖排气口间距，法兰厚度根据铸造工艺要求设置为8mm，既保证安装时的结构强度，也避免法兰过厚造成的热量堆积。出气端法兰的尺寸适配常规涡轮增压器的进气口连接规格，法兰面同样设置密封槽结构，可适配金属密封垫片满足高温密封需求。整个歧管的外形轮廓充分考虑了发动机舱的布置空间，流道弯曲弧度避开了缸盖周边的附件安装位，不会与点火线圈、机油标尺、发动机悬置等部件产生运动干涉，安装时可直接从发动机侧方对位装配，无需额外调整周边附件位置。

在实际应用场景中，这类排气歧管多用于小排量直列四缸自然吸气或低增压涡轮增压发动机，覆盖家用乘用车、小型工程机械动力单元等配套场景。设计过程中需要兼顾铸造工艺的可行性，流道的壁厚保持均匀一致，避免壁厚差异过大导致铸造冷却过程中出现缩孔、裂纹等缺陷，歧管外壁的过渡圆角设置为R3-R5，既减少应力集中点，也能提升铸造时的充型流畅度。针对排气歧管长期处于800-900℃高温工作环境的特性，结构设计时在流道弯折处预留了微小的热变形补偿余量，避免长期热胀冷缩造成法兰面变形或管壁开裂。

从流体性能的角度考量，四个流道的长度差控制在5%以内，能够保证各缸排出的废气到达出气端的时间差控制在合理区间，充分利用排气脉冲效应提升气缸的扫气效率，尤其是在发动机中低转速区间，合理的脉冲利用可以有效提升低速扭矩输出，改善整车的低速动力响应。流道的截面从进气端到出气端采用逐步扩大的渐变设计，契合废气随着流动压力降低、体积膨胀的特性，进一步降低排气阻力，减少泵气损失，间接提升发动机的燃油经济性。

建模过程中需要重点关注各法兰安装孔的位置度公差，孔位相对于法兰基准面的位置度偏差需控制在0.2mm以内，避免装配时出现螺栓无法对位的问题。流道与法兰的衔接位置采用圆角过渡，减少应力集中，提升部件的抗疲劳强度，满足发动机全生命周期内的振动、高温交变载荷下的使用要求。
