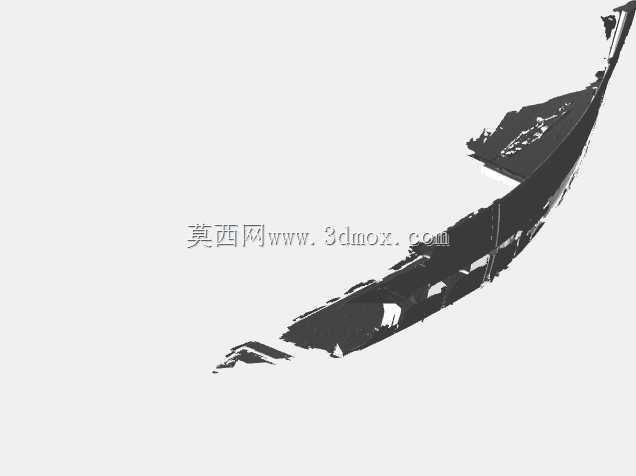

逆向扫描获取的小型船体三维结构

在船舶维修、小型船艇改装以及定制化船体复刻的工程场景中，通过三维扫描逆向获取的船体结构数据，是后续结构优化、配件适配、性能仿真的核心基础。这套通过逆向工程完成的船体三维结构，完整还原了扫描对象的曲面形态与内部加强结构的排布逻辑，没有对原始扫描数据做过度的理想化简化，保留了实际船体加工、使用过程中形成的真实形态特征，能够直接对接后续的结构校核、改装件设计工作。

从实际工程用途来看，这类扫描得到的船体模型，首先可以用于老旧船艇的配件替换设计——很多服役年限较长的小型作业艇、休闲艇没有留存原始设计图纸，一旦出现船体局部破损、内部加强筋变形、附属安装位磨损的问题，传统的手工测绘方式很难精准匹配复杂的双曲面船体形态，很容易出现替换件装配间隙过大、曲面贴合度不足的问题，而基于扫描逆向得到的三维模型，可以直接提取安装边界的曲面数据，设计出完全贴合原有船体形态的修补件、改装配件，大幅减少现场修配的工作量。其次，这类模型也可以用于船体水动力性能的复核仿真，很多小型船艇在实际使用中会出现航速达不到设计预期、航行姿态不稳的问题，通过扫描获取真实的水下线型，代入仿真软件计算阻力分布、流场特征，比基于理想设计图纸的仿真结果更贴近实际使用状态，能够给后续的线型优化、压载调整提供更可靠的数据支撑。

从结构特性来看，该模型完整还原了船体外壳的曲面过渡关系，以及船体内部横向、纵向加强筋的排布位置与截面形态，外壳的板厚变化区域、局部加强的凸起结构都做了精准的还原，没有出现逆向建模中常见的曲面破面、加强筋错位、特征丢失的问题。在建模思路上，整个逆向过程遵循了先拟合整体曲面、再还原内部细节的逻辑：首先对扫描得到的点云数据做降噪处理，剔除扫描过程中产生的杂点、离群点，再基于点云拟合船体的主曲面，保证外壳曲面的G1连续，避免后续加工或者仿真中出现曲面曲率突变的问题；在主曲面拟合完成后，再提取内部加强结构的特征线，还原筋板的安装位置、厚度以及与外壳的连接关系，最后对扫描过程中被遮挡的局部区域，基于船体结构的对称特性、相邻结构的排布逻辑做合理的补全，保证整个模型的结构完整性，不会因为局部扫描盲区影响后续的使用。

在安装边界与尺寸适配方面，该模型保留了船体上所有原有安装位的空间位置与尺寸特征，包括船体外板上的设备安装孔位、内部筋板上的管线固定位、船艉的动力装置对接面的形态与位置公差，在基于该模型做后续设计时，可以直接提取这些安装位的坐标数据，不需要再反复核对实物的安装尺寸。模型的曲面精度控制在扫描设备的常规精度范围内，能够满足1:1比例下的加工、装配需求，不管是用于3D打印制作船体的比例验证模型，还是用于数控加工制作修补用的船体配件，都不需要再做额外的尺寸校准。需要注意的是，由于是基于实物扫描逆向得到的模型，部分长期使用产生的局部形变特征也被完整保留，在做新船设计参考时，需要对这些形变区域做合理的修正，区分设计原始形态与使用产生的变形，避免将使用变形误判为设计特征，影响后续新船设计的结构合理性。

对于从事小型船艇设计、维修、改装的结构工程师来说，这类逆向扫描得到的模型比理想化的正向设计模型更具工程参考价值，它能够真实反映船体在实际加工、使用过程中的结构状态，帮助工程师理解实际船体结构与理论设计之间的差异，在后续的设计工作中更合理地预留加工余量、设置加强结构，减少设计与实际生产脱节的问题。在做船体改装设计时，基于这类模型可以提前在三维环境中完成所有改装部件的虚拟装配，检查部件之间的干涉情况，验证改装后船体的重心变化，提前规避现场装配时可能出现的各类问题，缩短改装周期，降低现场施工的返工率。
