带复杂曲面叶片的流体输送叶轮结构

　　在流体输送类设备的核心部件选型与结构设计环节，叶轮的曲面精度、叶片排布逻辑直接决定整套设备的运行效率与工况适配性，这类带空间扭曲叶片的叶轮，常应用在中低压离心通风、小流量高扬程流体输送、涡轮增压进气端等场景，不同工况下的叶轮，其叶片进出口安装角、轮盖轮盘的锥度、叶片数的选择都需要匹配对应管路的阻力特性。做这类叶轮的三维结构设计时，首先要明确安装边界：叶轮中心的轴孔需要匹配对应动力输出轴的直径，轴孔处的键槽尺寸要满足扭矩传递的强度要求，轮盘背面的定位止口要和轴承座端的定位台阶形成过盈配合，避免高速运转时出现径向跳动。

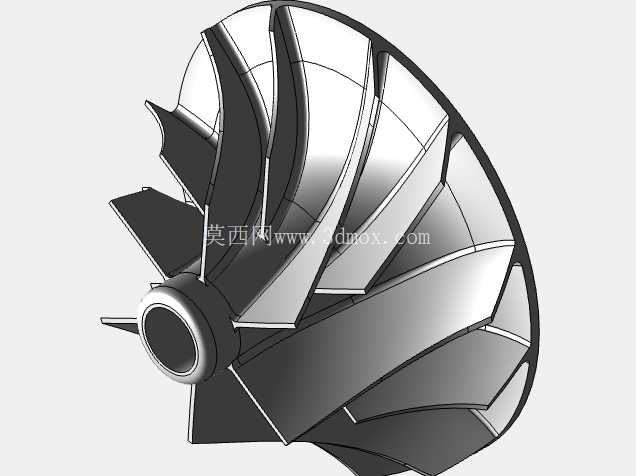

　　从结构特性来看，这款叶轮采用后弯式扭曲叶片设计，叶片从轮盘处的根部到轮盖处的外缘，型线沿着流体流动方向做连续的空间扭转，这种设计能减少流体在叶片流道内的脱流损失，相比直板叶片的叶轮，在相同转速下能获得更高的静压效率，同时降低运行时的气动噪声。叶片和轮盘、轮盖的连接位置做了圆弧过渡处理，避免应力集中，在高速旋转时，这个过渡区域是应力集中的高发区，圆弧半径的取值需要结合叶轮材质的屈服强度、最高运行转速做有限元校核，确保在1.2倍额定转速下，最大应力值不超过材质许用应力的70%。

　　设计过程中，流道的过流截面面积变化率是核心控制参数，从叶轮进口到出口，过流面积需要沿着流体流动方向做平滑变化，不能出现截面突变，否则会在流道内形成涡流区，不仅会降低输送效率，长期运行还会在涡流区域出现气蚀磨损，缩短叶轮的使用寿命。针对铸造工艺的适配性，这款叶轮的所有曲面都做了拔模斜度处理，叶片表面的拔模方向和模具开模方向保持一致，避免出现倒扣结构，减少铸造过程中的砂芯成型难度，同时叶片的最小壁厚控制在铸造工艺允许的范围内，避免浇铸时出现冷隔、浇不足的缺陷。

　　在实际设备装配时，叶轮进口端和集流器的配合间隙需要控制在合理范围，间隙过大会导致流体回流，降低设备效率，间隙过小则容易在运行时出现叶轮和集流器的刮碰，引发振动故障，因此叶轮轴向方向的尺寸公差需要严格控制，轮盘背面到叶轮进口端面的距离公差要控制在IT7级精度范围内。另外，叶轮做动平衡校正时，需要在轮盘的指定位置预留去重区域，避免去重时破坏叶片的型线结构，影响流道的流体流动状态，动平衡精度等级要达到G6.3以上，满足高速旋转设备的运行要求，减少轴承端的振动载荷，延长整套动力单元的使用寿命。不同工况下使用的叶轮，其表面处理方式也有区别，输送普通空气的叶轮可以做喷塑处理提升防锈能力，输送含尘气体的叶轮则需要在叶片表面堆焊耐磨层，提升抗磨损性能，而输送腐蚀性流体的叶轮则需要选用对应的耐腐蚀材质，同时在结构设计时适当增加叶片壁厚，预留腐蚀余量。
