四旋翼航拍作业无人机结构设计

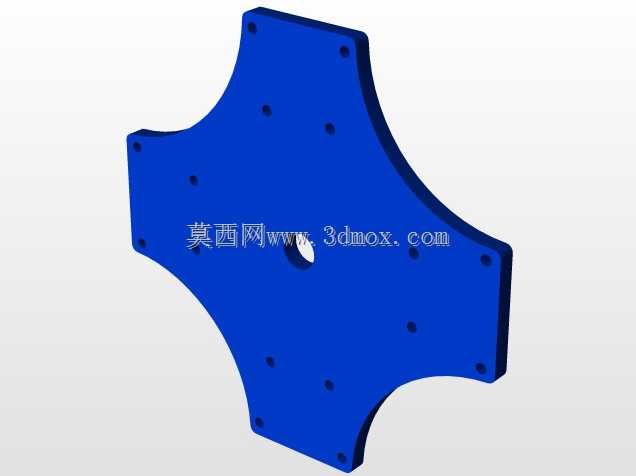

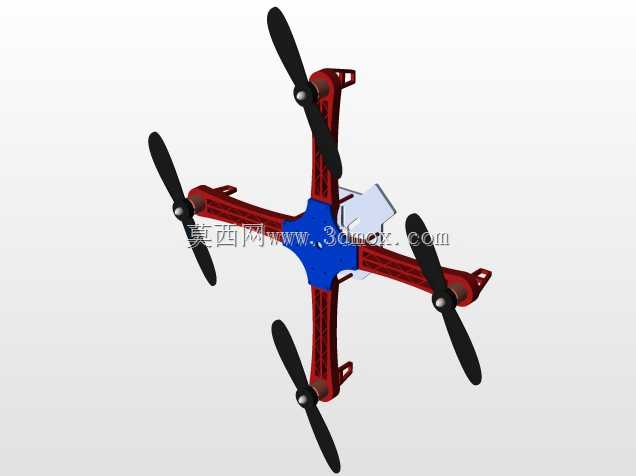

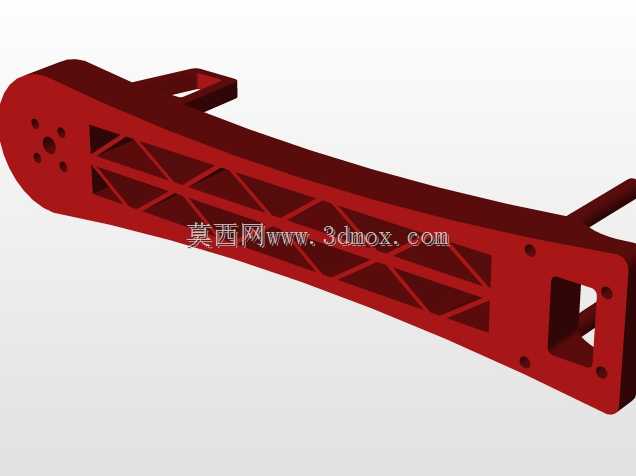

这款四旋翼飞行器的结构设计，首先围绕低空作业的实际载荷与飞行稳定性展开，机臂采用对称X型布局，四个旋翼分别布置在机臂末端，相邻旋翼转向相反，可通过转速差抵消反扭矩，实现姿态的精准控制，无需额外尾桨结构就能完成悬停、转向、升降等动作，适配低空航拍、农林巡检、小范围测绘等多种作业场景。从结构设计思路来看，中心舱体作为核心承载区域，预留了飞控板、电池、任务载荷的安装空间，舱体与机臂的连接位置做了加强筋处理，可抵消飞行过程中旋翼产生的振动传递，避免飞控传感器受振动干扰出现姿态解算偏差，同时机臂采用镂空减重设计，在保证结构强度的前提下降低整机自重，提升续航表现。旋翼端的电机安装座设置了定位卡槽，可快速适配不同规格的无刷电机，安装座与机臂的连接面预留了走线槽，动力线与信号线可沿机臂内部排布至中心舱，减少飞行过程中的风阻，同时避免线材外露被旋翼剐蹭。起落架采用下置式支腿结构，支腿向外倾斜一定角度，扩大支撑范围，降落时可保证整机稳定性，支腿底部预留了缓冲垫安装位，可加装缓冲材料吸收降落冲击，保护中心舱内的精密电子元件。从安装边界来看，整机展开后旋翼旋转直径覆盖范围需预留足够安全空间，作业时需与周边障碍物保持至少一个旋翼半径的安全距离，避免桨叶碰撞造成结构损坏；中心舱内部的载荷安装位设置了通用安装孔位，可根据不同作业需求更换航拍相机、植保喷头、测绘模块等不同任务设备，孔位间距符合常用小型机载设备的安装标准，无需额外打孔改造即可完成适配。机臂末端的桨夹采用快拆结构设计，日常维护或更换桨叶时无需额外工具，即可完成桨叶的拆装，降低外场作业的维护难度。整机的重心设计严格控制在中心舱几何中心位置，电池安装位设置在中心舱下方，可通过调整电池前后位置微调整机重心，保证飞行过程中各个旋翼的负载均衡，避免出现单侧电机负载过大导致的续航缩短、姿态不稳等问题。在结构强度校核层面，机臂材料选用常用的工程塑料或碳纤维复合材料，可承受飞行过程中急加速、急转向产生的离心力与气动载荷，中心舱壳体做了圆角过渡处理，减少飞行过程中的空气阻力，同时避免尖锐棱角在搬运过程中造成磕碰损伤。
