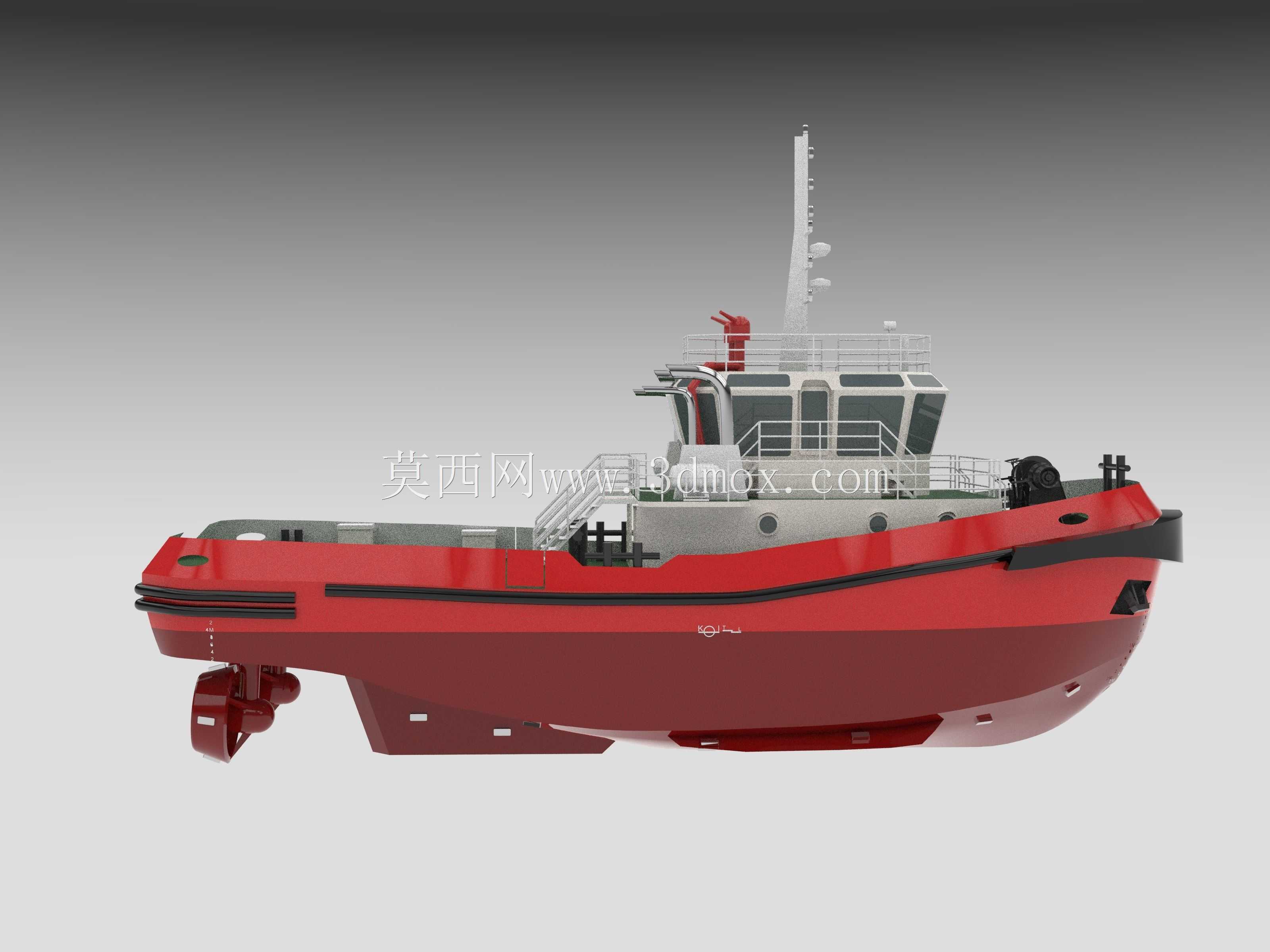

29米全回转方位艉驱动港作拖船结构设计

这款29米级全回转方位艉驱动拖船的三维结构设计，核心围绕港口近域作业、近海短程辅助的实际工况展开，区别于常规长距离运输船舶，其结构设计优先级完全围绕顶推、拖带、近距离机动的核心作业需求搭建。从作业场景来看，这类拖船主要承担港区内大型货轮靠离泊顶推协助、锚地船舶移泊拖带、近海小型施工船舶短距离拖航、港区水域应急辅助作业等任务，作业水域多为港池、航道、近岸遮蔽航区，作业时需要频繁调整推力方向，应对被拖带船舶的不规则水动力干扰，因此对驱动系统的响应速度、船体结构的抗扭强度、上层建筑的视野覆盖都有明确的工程要求。

设计思路上，首先确定了29米的总长边界，这个尺寸既能够满足遮蔽航区作业的稳性规范要求，又能保证在港池狭窄水域内的回转灵活性，避免尺寸过大导致靠泊作业时与码头、被协助船舶发生剐蹭。船体采用前倾式首柱搭配方艉的线型设计，首柱前倾能够降低航行时的首浪冲击，在顶推作业时可以让首部分散接触力，避免应力集中损伤首封板；方艉结构则是为了适配全回转方位驱动装置的安装边界，给舵桨系统预留足够的安装与检修空间，同时方艉的线型在低速拖带时能够减少尾部涡流，提升推力传递效率。

功能特性层面，全回转方位艉驱动系统是该船的核心结构，区别于传统的螺旋桨加舵叶的推进形式，这套驱动装置可以实现360度全方向推力输出，不需要单独设置舵系，在低速作业时可以通过调整两个舵桨的推力方向与大小，实现原地回转、横向平移、斜向移动等特殊机动动作，完全匹配港作拖船频繁调整作业位置的需求。船体主甲板区域预留了足够的系缆作业空间，拖缆机安装位置经过重心校核，保证大拖力作业时船体不会出现过度纵倾；主甲板舷侧设置了连续的护舷结构，采用高弹性橡胶材质的护舷条带，在顶推作业时可以缓冲与被协助船舶的碰撞力，避免船体结构直接受冲击变形。

结构设计细节上，船体骨架采用横骨架式结构，肋骨间距按照遮蔽航区船舶规范设置，在拖缆机安装区域、舵桨安装基座区域做了局部结构加强，增设了加厚的复板与加强筋，因为这两个区域是作业时应力最集中的位置，拖带作业时拖缆的拉力可以达到数十吨级，舵桨工作时的振动也会持续传递到船体尾部结构，如果局部强度不足，长期作业会出现结构疲劳开裂的问题。上层建筑设置在船体前部，驾驶室采用全景落地窗设计，保证驾驶员在作业时能够无遮挡观察到船首顶推区域、甲板系缆作业区域、船尾舵桨区域的作业状态，不需要额外增设瞭望人员，提升作业时的指挥效率；驾驶室内部的操控台按照人机工程布局，舵桨操控手柄、拖缆机操控按钮、航行仪表都布置在驾驶员手臂可及的范围内，作业时不需要频繁起身操作。

安装边界方面，全回转舵桨的安装基座需要与船体尾部的强结构件焊接为整体，基座面板的平面度公差控制在毫米级，避免舵桨安装后出现振动异常；舵桨的传动轴穿过船体的位置设置了专用的密封装置，采用多道水密密封圈结构，保证长期水下工作时不会出现舱室进水的问题。甲板上的拖缆机安装基座需要与甲板下的强横梁、纵桁对齐，让拖带力直接传递到船体主结构上，而不是仅作用在甲板板上，避免甲板受力变形。燃油舱、淡水舱设置在船体中部的底舱区域，既可以降低船舶重心提升稳性，又可以通过调整油、水的装载量微调船舶浮态，保证不同作业工况下船体都能保持合适的吃水差，提升推进效率。

从实际使用的角度出发，该船的线型设计特意控制了吃水深度，能够适应港区内部分浅水区的作业需求，不会因为吃水过大无法进入浅水码头协助靠泊；船体舷侧设置了多道系缆桩，每个系缆桩的拉拽载荷都经过单独校核，可以满足不同角度带缆的作业需求，在协助大型船舶靠泊时，可以根据被协助船舶的位置快速调整带缆位置，不需要频繁移动船位。机舱设置在船体中部偏后的位置，预留了足够的设备检修空间，日常维护时可以直接通过机舱吊物口吊装主机、舵桨配件，不需要拆解船体结构，降低后期运维的难度。
