二十七米近海警用巡逻执法艇

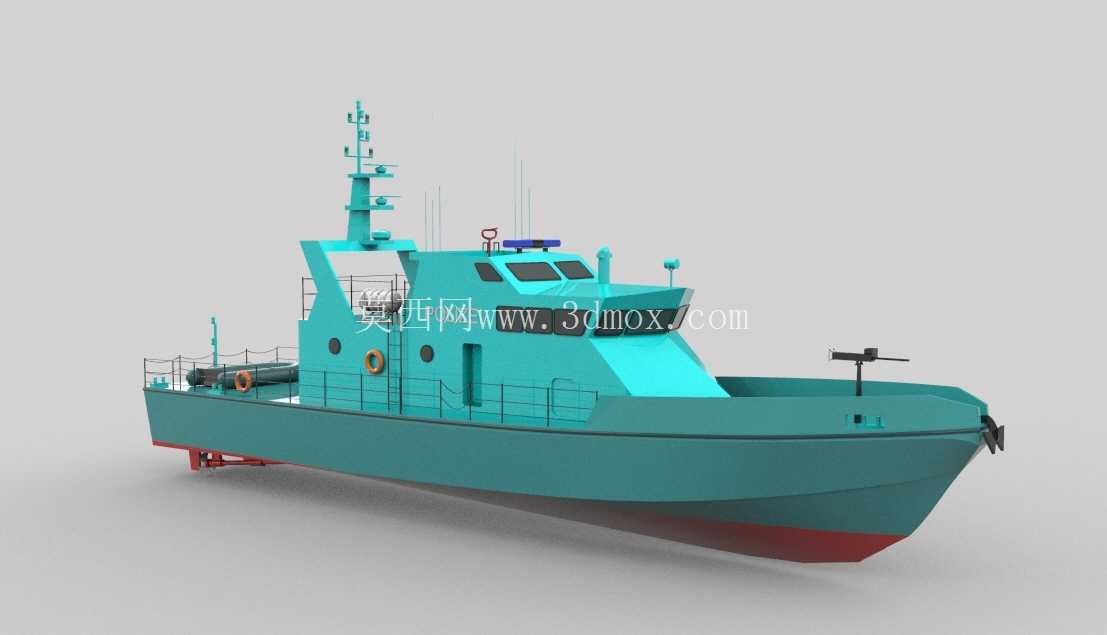

　　这套巡逻艇三维结构围绕近岸水域日常巡查、临检拦截、应急处突与海上勤务保障展开，艇体总长控制在27米级尺度，既能够在港区、锚地、岛礁周边浅水区域灵活转向，也可承担中短距离近海航线的值守任务。建模过程中先从线型入手，主船体采用深V与折角线结合的滑行排水过渡线型，艏部前倾外飘，压浪段向前延伸，可在迎浪航行时减少上浪；舭部设置连续折角，兼顾高速航行的升力支撑与低速巡逻时的横摇阻尼；艉部宽度适度收放，为推进装置、舵系和登乘作业留出安装边界。船底红色区域对应重载水线以下的防污涂装分界，干舷以上采用高可视度的青蓝色涂装，上层建筑轮廓与船体线型连贯，没有突兀的突出结构，能够降低风阻并改善驾驶台前方视野。

　　从实际勤务场景看，该类艇需要在狭窄航道完成追越、靠帮、绕标和低速伴航，因此艏甲板预留开阔作业面，舷侧设置连续栏杆与系泊点，方便人员携带装具移动、带缆和临检登船。前甲板可布置缆桩、导缆孔、消防水炮接口及锚机基座，相关开孔和加强位置在模型中均按船体肋骨走向布置，避免设备载荷直接作用于薄壳板。艏部外侧设置防撞橡胶护舷，靠泊作业时可吸收接触冲击；两舷靠近中部的位置保留救生圈、舷梯和登乘口，人员从码头或被检船舶换乘时路径短，不需要跨越复杂设备。

　　上层建筑是整艇功能组织的核心。驾驶台位于船体中前部，窗面采用多面倾斜布置，正前窗、侧窗与后向观察窗共同形成较完整的视场，艇长在靠泊、追截和编队航行时可直接观察艏甲板、两舷及后方水面情况。顶部平台分层布置桅杆、雷达、导航灯、通信天线、警灯与喇叭底座，桅杆采用桁架与立柱组合形式，既控制重量，又为电缆穿行、设备检修和天线间距留出空间。三维建模时将这些设备按真实安装高度堆叠，能够检查雷达波束遮挡、天线干涉以及人员登顶维护时的通行空间。驾驶台后方衔接工作舱与生活舱，舱室内部可按任务需求配置值班席位、通信机柜、简易厨房、休息铺位和卫生单元，适合数小时至数天的连续巡逻。

　　推进与操纵系统在模型中通过艉部轴系、支架、舵叶或舷内外机接口体现。27米级巡逻艇通常追求快速响应与低速稳性的平衡，艉部水下线型需要保证螺旋桨来流顺畅，轴支架与船底连接区设置局部加强，避免振动传递到居住舱。舵系布置在螺旋桨尾流区，可提高转向效率；艉甲板两侧预留登艇、拖带和海上救助空间，必要时可接驳小艇、施放救援器材或执行短距离拖带任务。对于结构设计人员而言，建模时不能只做外观壳体，还要把肋骨、舱壁、甲板强横梁、设备基座和人孔通道之间的关系表达清楚，尤其是主机舱段，设备拆装路径、通风管道、排气管路和检修口之间容易发生空间冲突。

　　该艇的功能特性还体现在多任务扩展能力上。主甲板通道沿两舷贯通，艏艉作业区通过舷侧走廊连接，警情处置时人员可快速抵达任意位置。舱面设备基座采用标准化间距思路，后续可根据海警、港口安保、海事监管或水上搜救等不同用途增装光电跟踪、强声警示、搜索灯、救援吊臂和临时储物箱。模型对栏杆高度、舱门开启方向、窗洞边界、甲板高差和护舷位置均有明确表达，这些细节直接影响后期详细设计中的人员安全、舾装件采购和施工放样。

　　在安装边界方面，整艇宽度需满足码头泊位和内河船闸限制，上层建筑高度要考虑桅杆倒伏后的通行条件；艇底龙骨到舵叶最低点的深度决定可航行水域，艏部锚设备收放时不能与护舷、船壳板发生干涉；机舱大型设备需在船体合龙前完成吊装，因此舱口尺寸、甲板开口和加强框必须在三维阶段提前校核。通过完整的艇体、上层建筑、桅杆、甲板机械、舷侧护具和推进操纵部件建模，可以直观验证巡逻艇在高速追击、低速靠泊、海上临检和应急救援等工况下的空间合理性，为后续生产设计、舾装布置和任务设备选型提供可靠的数字样艇基础。
