船用系缆平齐夹板结构设计

在小型船舶、游艇的甲板系泊系统设计中，平齐夹板是兼顾甲板平整度与系泊功能的核心部件，这类部件的设计核心矛盾在于既要保证系泊作业时的绳索固定可靠性，又要在非作业状态下保持甲板表面齐平，避免突出结构剐蹭人员、影响甲板通行或其他设备布置。从实际应用场景来看，这类夹板多布置在游艇前甲板、侧舷甲板边缘位置，对应小型船舶靠泊时的系缆点位，区别于常规突出式系缆桩，平齐夹板在非使用状态下可与甲板表面保持齐平，不会在甲板形成突出障碍物，对于人员活动频繁的小型休闲游艇、作业小艇来说，能有效降低通行时的磕碰风险，同时也不会影响甲板上其他临时设备的摆放。

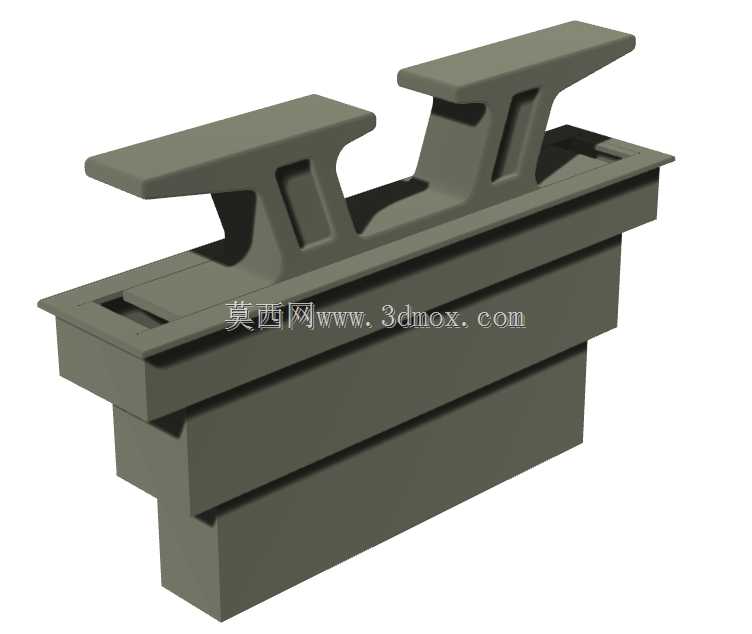

从功能特性上看，该夹板的核心作用是实现系泊绳索的快速固定与释放，对应船舶靠岸、临时停泊时的系缆需求，结构上采用双T型凸起的卡滞结构，绳索可卡入两个凸起之间的凹槽内，通过绳索自身张紧力形成的摩擦力实现锁止，无需额外的锁止销或卡扣结构，船员在系泊作业时可单手完成绳索卡入操作，大幅缩短系泊作业时间，尤其适合需要快速靠离泊的小型船舶场景。夹板下部采用多层阶梯式嵌装结构，安装时可嵌入甲板预设的安装槽内，阶梯结构一方面能分散系泊拉力对甲板安装位的应力，避免局部应力集中导致甲板结构变形，另一方面也能在安装时实现快速定位，无需额外的定位工装即可保证夹板上表面与甲板表面的齐平度。

设计思路上，这类平齐夹板首先要满足系泊拉力的强度要求，对应小型船舶的系泊载荷，双T型凸起的根部做了加厚过渡处理，避免绳索张紧时凸起根部出现应力断裂，凸起侧面的开槽结构并非减重设计，而是用于绳索卡入后的导向，避免绳索在张紧过程中从凸起侧面滑脱。下部的多层矩形基座结构，每层的尺寸差控制在5mm左右，既可以适配不同厚度的甲板安装层，也能在安装时通过阶梯面与甲板内部的加强筋贴合，将系泊时的水平拉力、垂直上拔力均匀传递到甲板下层结构，避免单点受力。从安装边界来看，该夹板的安装槽需要在甲板生产时预先预留，基座的最下层尺寸对应安装槽的最小开孔尺寸，安装时从甲板下方穿入，上部T型结构的下表面与甲板上表面贴合，配合密封胶层即可实现安装位的水密，避免甲板上的积水从安装缝隙渗入甲板下层。

在实际选型适配时，需要注意夹板的凸起高度要匹配常用系缆的直径，过小的凸起高度会导致绳索在风浪载荷下出现滑脱，过大的凸起则会破坏甲板齐平的设计初衷，该结构的凸起高度控制在常用系缆直径的0.6倍左右，既保证卡滞可靠性，又能在非使用状态下不会形成过高的突出量。另外，两个T型凸起之间的间距也经过匹配设计，间距过小时绳索卡入操作困难，间距过大则会导致绳索卡入后存在过大的活动余量，在船舶随波浪晃动时出现绳索磨损加剧的问题，该结构的间距设置为单根系缆直径的1.2倍，刚好允许单根系缆卡入，同时避免绳索在槽内出现过大的窜动。

从结构建模的角度来看，这类部件的建模需要重点关注各个过渡圆角的处理，所有与绳索接触的棱边都需要做R3以上的圆角处理，避免尖锐棱边在绳索长期摩擦过程中切断绳索纤维，影响系泊安全；基座部分的阶梯棱边则需要做轻微的倒角处理，方便安装时顺利嵌入安装槽，同时避免安装时棱边切割密封胶层影响水密效果。整体结构采用一体化建模思路，没有额外的装配部件，避免了活动部件在海洋高盐高湿环境下出现锈蚀卡滞的问题，长期使用过程中无需额外的维护保养，仅需定期清理卡槽内的杂物即可保证正常使用。
