游艇双操纵手柄式船用油门控制装置

这款双操纵手柄式船用油门装置，主要适配中小型游艇、休闲作业船舶的驾驶舱操纵场景，是船舶动力系统与驾驶人员交互的核心终端部件，直接承担主机转速调节、航速控制的核心功能，部分同结构衍生款还可集成档位切换功能，实现单机或双机动力输出的精准操控。从实际使用场景来看，这类装置通常安装在驾驶台的主操纵台面上，处于驾控人员坐姿状态下右手可自然触及的区域，操作时无需大幅移动手臂，单手握持手柄即可完成推拉动作，适配长时间航行中的持续微调操作，也能满足紧急工况下快速加减油门的响应需求。

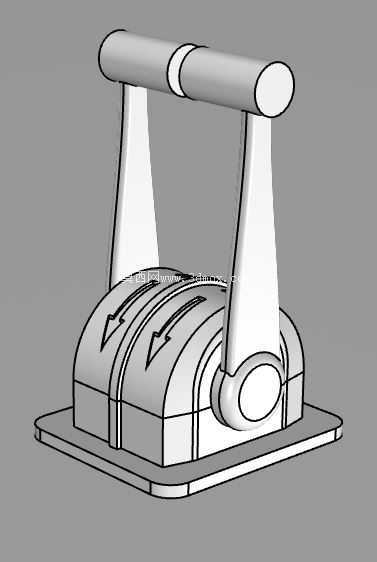

从结构设计思路来看，整体采用底座嵌入式安装配合上置操纵手柄的布局，底座底部设置平整安装法兰边，法兰边上预留4个对称分布的安装孔位，可通过螺栓直接固定在驾驶台的金属或复合材料台面上，安装边界要求台面预留的开孔尺寸与底座下部嵌入段完全匹配，嵌入深度控制在60mm以内，避免干涉驾驶台下方的线缆排布与其他操纵部件安装。底座上部的壳体采用圆弧过渡的曲面造型，没有尖锐棱角，一方面避免驾控人员操作时磕碰受伤，另一方面也能适配游艇驾驶舱的整体内饰风格，不会出现突兀的工业棱角破坏舱内视觉协调性。

操纵手柄采用双杆并行布局，对应双主机船舶的左右机独立控制需求，单手柄的握持段采用圆柱型设计，表面做防滑纹理处理，握持直径设置为32mm，符合成年人手部握持的人机工程学尺寸，长时间握持操作不易产生疲劳。手柄与底座的连接部位设置带阻尼的回转铰接结构，阻尼力经过调校，既不会因为阻尼过小导致航行颠簸中手柄自行移位，也不会因为阻尼过大造成操作费力，推拉操作的行程控制在120mm区间内，从怠速位到满速位的推拉过程中，每一段位移都对应线性的油门开度变化，驾控人员可以通过手柄的推拉幅度精准感知油门开度，实现航速的细微调节。

底座表面对应两个手柄的行程位置，压制有清晰的箭头标识，分别指示油门增大、减小的操作方向，即使在光线不佳的夜间航行场景下，驾控人员也能通过触感快速识别操作方向，避免误操作。手柄的支撑臂采用变截面的流线型结构，从铰接位置向上逐步收窄后连接握持段，结构强度经过校核，能够承受最大150N的侧向推力不会产生变形，保证在恶劣海况下船体剧烈摇晃时，操作人员借力扶握手柄也不会造成结构损坏。

从功能特性来看，这款油门装置内部采用拉索式传动结构，通过内置的拉线连接到机舱内的发动机油门执行机构，相比电控式油门，纯机械拉索结构的可靠性更高，不会因为电路故障、信号干扰出现油门失控的问题，非常适配近海航行、远离岸基维修保障的休闲游艇使用场景。装置的内部铰接部位都设置有自润滑轴承，长期使用无需频繁加注润滑脂，维护成本极低，外露的金属部件都做了镀铬防腐处理，能够抵御海上高盐雾、高湿度的使用环境，不会因为长期使用出现锈蚀卡滞的问题。

在安装适配性上，这款装置的底座安装孔位采用通用化的孔距设计，孔距为120mm*80mm，可以直接替换市面上多数同类型的船用油门操纵装置，不需要对原有驾驶台进行二次开孔改造，替换安装的效率很高。装置的整体高度从安装台面到手柄最高位置为220mm，不会遮挡驾控人员观察前方航道、查看仪表盘的视线，安装后手柄的最低位置距离台面高度为150mm，操作时手部不会与台面上的其他仪表、开关产生干涉。

实际使用中，双手柄的独立控制设计可以让驾控人员分别调节左右两台主机的转速，在离靠岸、狭窄航道航行时，可以通过左右机的转速差实现船舶的小半径转向，相比舵机单独转向的灵活性更高，在高速航行时，也可以将两个手柄同步推拉，实现双机同转速运行，保证船舶直线航行的稳定性。手柄的怠速位置设置有明显的档位卡点，当手柄推到怠速位时会产生清晰的触感反馈，驾控人员无需低头查看就能确认油门处于怠速状态，降低靠岸停泊时的误操作概率。
