嵌入式集成灶烤箱一体厨用烹饪设备结构

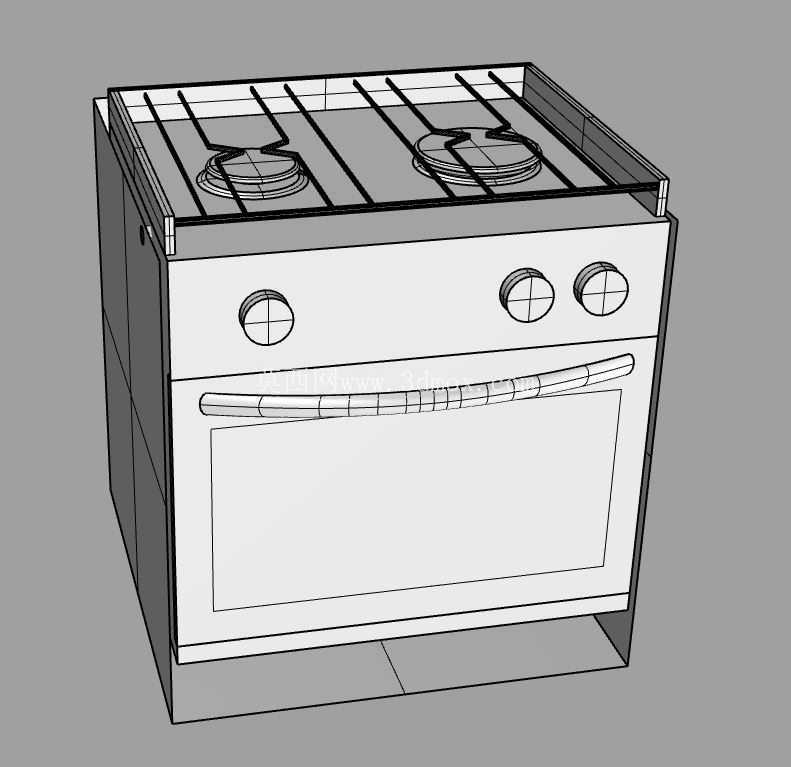

　　在商用游艇厨房、小型公寓嵌入式厨区、移动作业舱室这类空间紧凑的烹饪场景中，这类集成灶烤一体的烹饪单元是核心配置，区别于分体式灶具加独立烤箱的组合，它将燃气烹饪与烘烤功能整合在同一柜体单元内，能最大化压缩厨区占用的横向与纵向空间，适配定制化柜体的安装预留尺寸。从实际使用逻辑来看，上部的双灶眼区域承担日常煎炒烹炸的明火烹饪需求，炉架采用凸起的栅格结构，既可以承托不同底径的锅具，保证锅具放置的稳定性，也能让溢出的汤汁顺着栅格间隙导流到下方的接液区域，避免汤汁直接流淌到灶面开关缝隙造成清洁难题。下部的烤箱腔体采用前开式门体设计，门体配置横向长拉手，开合时受力均匀，门体与腔体之间的密封结构可以减少烘烤过程中的热量流失，保证腔体内温度场的均匀性，满足烘焙、炙烤、恒温加热这类烹饪操作的需求。设计过程中首先要确定整体的安装边界，这类嵌入式设备的外形尺寸需要匹配标准橱柜的预留空位，宽度方向通常适配600mm标准柜体模数，深度方向要预留出后部燃气接驳、通风散热的间隙，高度方向与橱柜台面齐平，保证安装后厨区台面的整体性，不会出现突出或者凹陷的台阶，避免日常操作时磕碰或者积污。

　　正面的三个控制旋钮采用分区布局，两个旋钮对应上部两个灶眼的火力调节，可实现从内环小火到外环大火的无级火力切换，满足不同烹饪阶段的火力需求，第三个旋钮对应下部烤箱的温度与功能切换，旋钮的阻尼手感经过调校，旋转时的档位反馈清晰，避免操作时误触调错参数。设备的外壳采用折弯成型的钣金结构，边角处做圆弧过渡处理，既可以提升安装时的操作安全性，避免尖锐边角划伤安装人员，也能增强壳体的结构强度，减少长期使用过程中因为温度变化产生的结构形变。上部灶面与下部烤箱腔体之间设置隔热层，阻断烤箱工作时的热量向上传导到灶面区域，避免灶面下方的燃气控制阀件长期处于高温环境下出现密封件老化的问题，同时也能降低灶面的表面温度，减少日常操作时的烫伤风险。

　　炉头的结构设计兼顾空气混合效率，燃气从喷嘴喷出后能在引射管内充分与一次空气混合，燃烧时火焰呈均匀的蓝色状态，减少不完全燃烧产生的有害气体，适配不同气源的使用需求，只需要更换对应的喷嘴部件就可以实现天然气、液化石油气的气源切换。烤箱门体采用多层结构设计，中间的隔热层可以降低门体外侧的表面温度，即使烤箱内部处于200摄氏度以上的高温工作状态，门体外表面的温度也能控制在安全接触范围内，避免日常取用食物时被烫伤。设备底部预留了调整脚结构，安装时可以根据地面的平整度调整四个角的高度，保证设备整体处于水平状态，避免灶面倾斜导致锅具放置不稳、烤箱内烤盘滑动的问题。

　　在三维建模过程中，需要重点核对各个部件的装配间隙，比如旋钮与面板之间的转动间隙、门体与柜体之间的开合间隙、炉架与灶面的定位间隙，这些间隙值既要保证部件运动顺畅无卡滞，也要控制间隙大小避免灰尘、汤汁进入设备内部，同时还要兼顾外观的整体性，不会因为间隙过大显得做工粗糙。对于移动场景使用的版本，比如游艇配套的厨电，还要额外考虑设备的固定结构，在设备背部与底部设置固定连接点，将设备与柜体、舱体结构牢固连接，避免航行过程中船体晃动导致设备移位，同时炉架上要设置锅具限位结构，防止船体倾斜时锅具从炉架上滑落。这类集成烹饪设备的结构设计，核心是在有限的空间内整合两类烹饪功能，同时平衡使用安全性、操作便利性与清洁便捷性，所有的结构细节都围绕实际烹饪场景中的操作痛点展开，比如面板采用平整的无螺丝外露设计，擦拭清洁时没有卫生死角，控制旋钮布置在灶面前沿，操作时不需要探身越过灶眼上方的高温区域，降低操作风险。
