液位检测用圆柱式浮标结构设计

在工业流体管路、储罐液位管控场景中，浮标作为液位反馈的核心执行部件，直接决定了液位控制阀组的动作可靠性，这款圆柱式浮标结构，是针对阀块集成式液位控制单元做的适配设计，区别于传统球形浮标易受液面紊流干扰、安装占用空间大的问题，整体采用直筒型主体结构，能够在狭小的阀组安装腔体内稳定升降，不会因为液面的小幅波动产生偏摆卡滞。

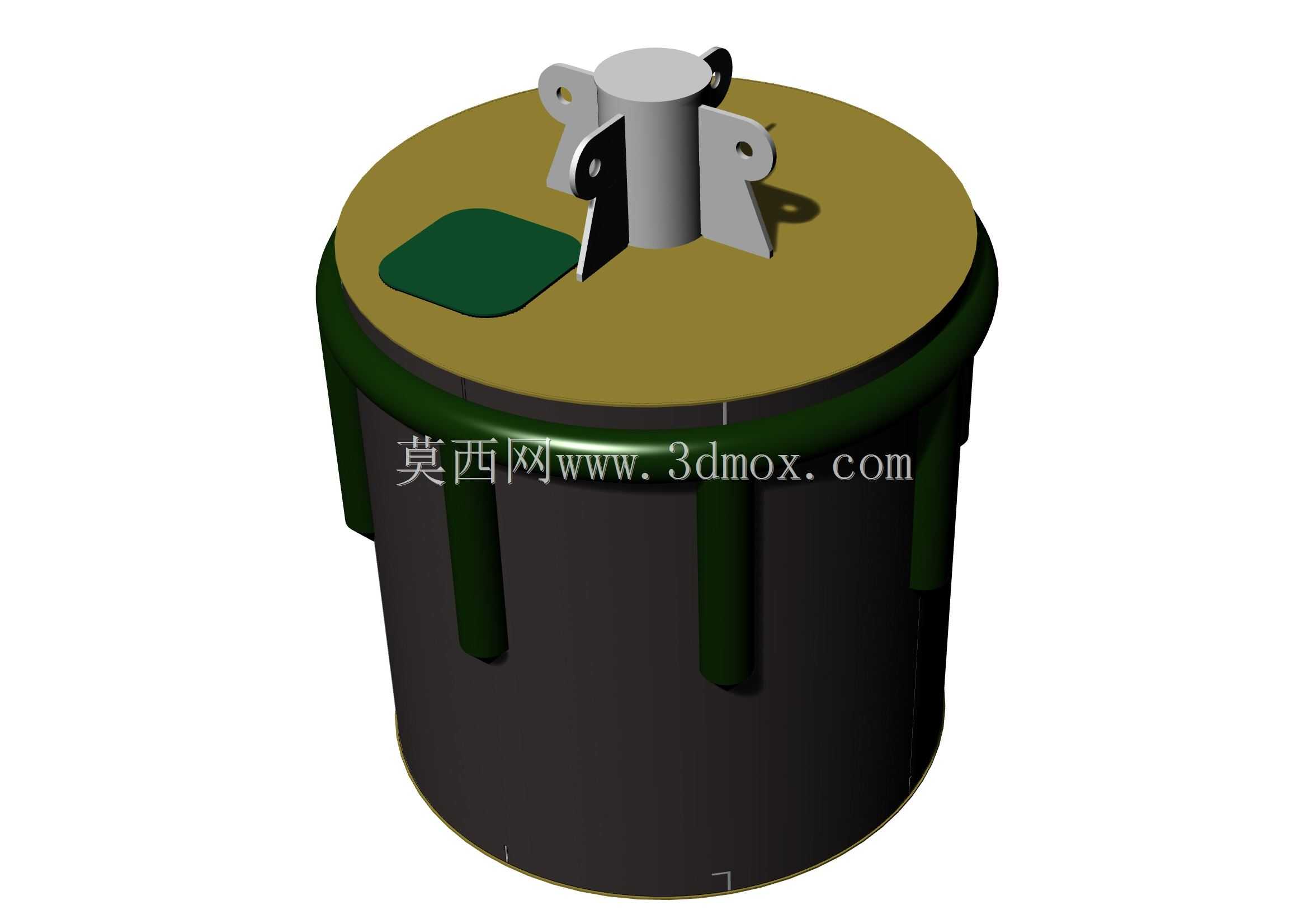

从实际使用场景来看，这类浮标多用于小型储液罐、液压站油箱、净水设备阀组的液位信号触发，顶部的铰接耳座是整个结构的受力核心，设计时特意做了双耳对称布局，搭配中间的铰接销轴安装位，能够直接和阀块上的摆杆机构连接，浮标随液位升降的过程中，会带动摆杆转动，从而触发阀块内部的通断结构，实现液位上限、下限的自动控制，耳座上的安装孔做了同轴度公差约束，装配后摆杆转动的阻尼均匀，不会出现卡涩或者旷量过大导致的液位控制偏差。

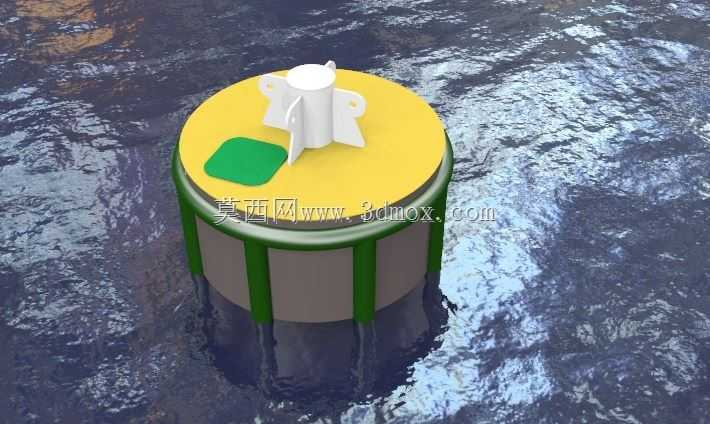

浮标主体的圆柱外壳做了等壁厚设计，内部为中空封闭腔体，能够提供稳定的浮力，外壁均匀分布的竖向加强筋，一方面是提升筒体的结构强度，避免长期在液体中浸泡受水压变形，另一方面也能在浮标升降过程中，和安装腔内壁形成导向配合，限制浮标的周向转动，保证顶部铰接耳座始终和摆杆处于正确的配合位置，不会因为浮标转动导致铰接结构脱开。筒体顶部的端盖和主体采用卷边密封结构，避免液体渗入内部空腔导致浮力下降，端盖上的异形贴片区域，是预留的磁性元件安装位，可以根据使用需求加装磁钢，配合外置的霍尔传感器实现非接触式的液位信号输出，适配不同的信号采集需求。

安装边界方面，这款浮标的外径尺寸严格匹配阀块内置的浮标腔内径，预留的单边间隙控制在1.5mm，既能够保证浮标升降顺畅，又不会因为间隙过大导致浮标倾斜卡滞，顶部铰接耳座的安装孔中心高度，是根据阀块摆杆的转动行程做的匹配设计，当液位处于最低位时，浮标自然下垂，摆杆处于最低触发位置，当液位上升到设定上限时，浮标上浮带动摆杆转动到关闭位置，整个行程内浮标的升降轨迹和摆杆的转动轨迹完全拟合，没有运动干涉。端盖边缘的凸缘结构，是浮标的上限位结构，当液位超过上限值时，凸缘会和阀块腔体的上端面贴合，避免浮标过度上浮导致摆杆超过转动行程损坏。

设计过程中针对不同的使用介质，也做了对应的结构考量，比如用于水基介质的场景，筒体材质可以选用耐腐的工程塑料，用于液压油场景的话，可以选用耐油的尼龙材质，密封结构都能兼容不同材质的装配需求，竖向加强筋的高度覆盖了筒体70%的轴向长度，即使在浮标处于最低位置时，加强筋依然有足够的长度和腔体内壁配合导向，不会出现导向失效的情况。顶部铰接耳座的厚度做了加厚处理，能够承受摆杆传递的冲击力，避免长期动作后耳座出现断裂变形，耳座上的安装孔可以适配不同直径的铰接销轴，通用性较强，能够适配多种规格的阀块液位控制组件。

不同于外露式的大型浮标，这款集成在阀块内部的浮标结构，不需要额外的安装支架，整体结构紧凑，所有的运动部件都处于阀块腔体内部，不会受到外界杂物的干扰，工作稳定性更高，在做三维结构设计时，特意对浮标的重心做了配平，让浮标的重心处于筒体的中下部，升降过程中始终保持竖直状态，不会出现侧倾，即使在液面有波动的情况下，浮标也能快速稳定到正确位置，减少液位信号的误触发概率。端盖上的铰接耳座和端盖采用一体化结构设计，减少了装配环节，也提升了结构的整体强度，避免了分体式连接可能出现的松动问题。
