内河货运油驳运输船舶三维结构设计

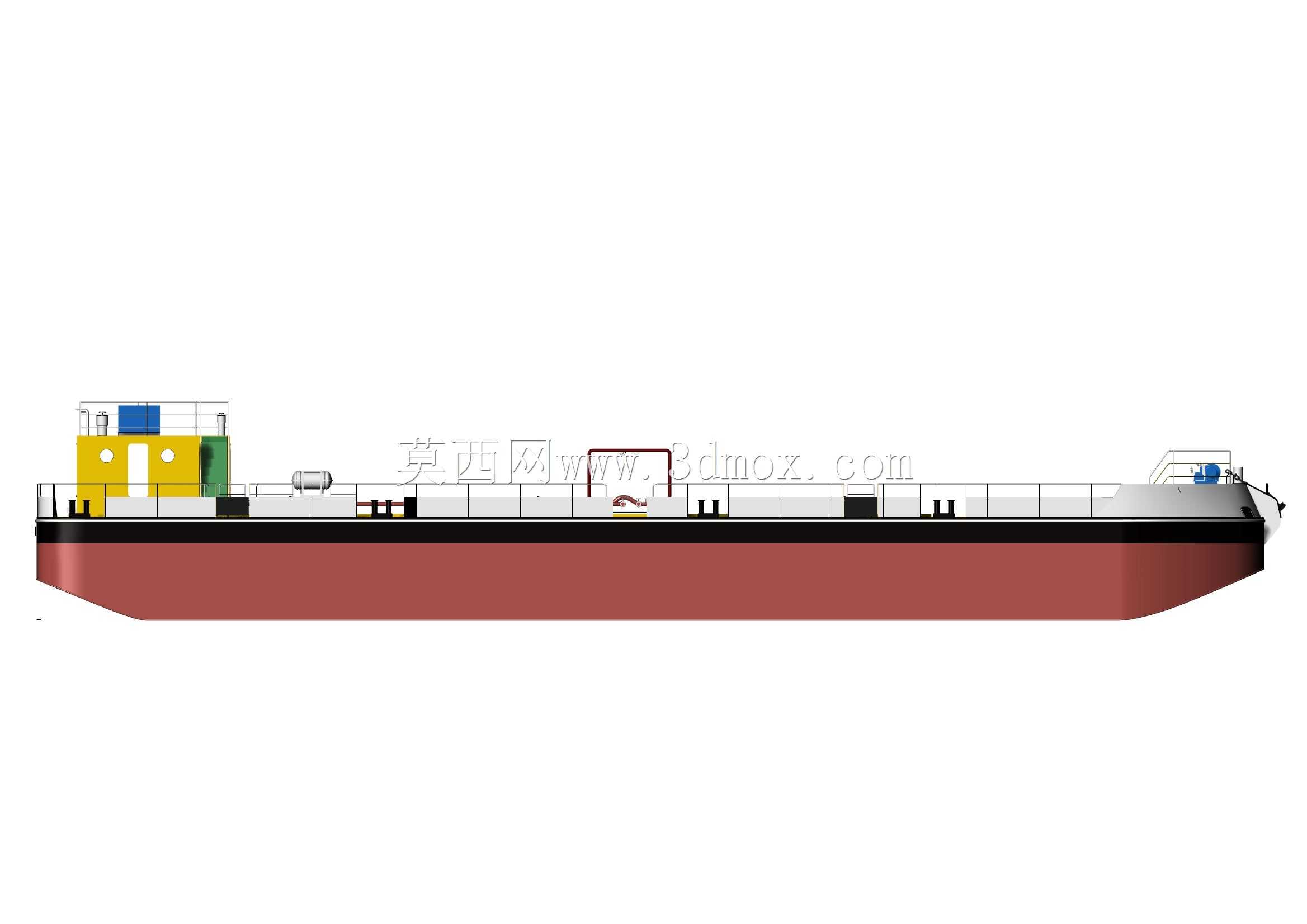

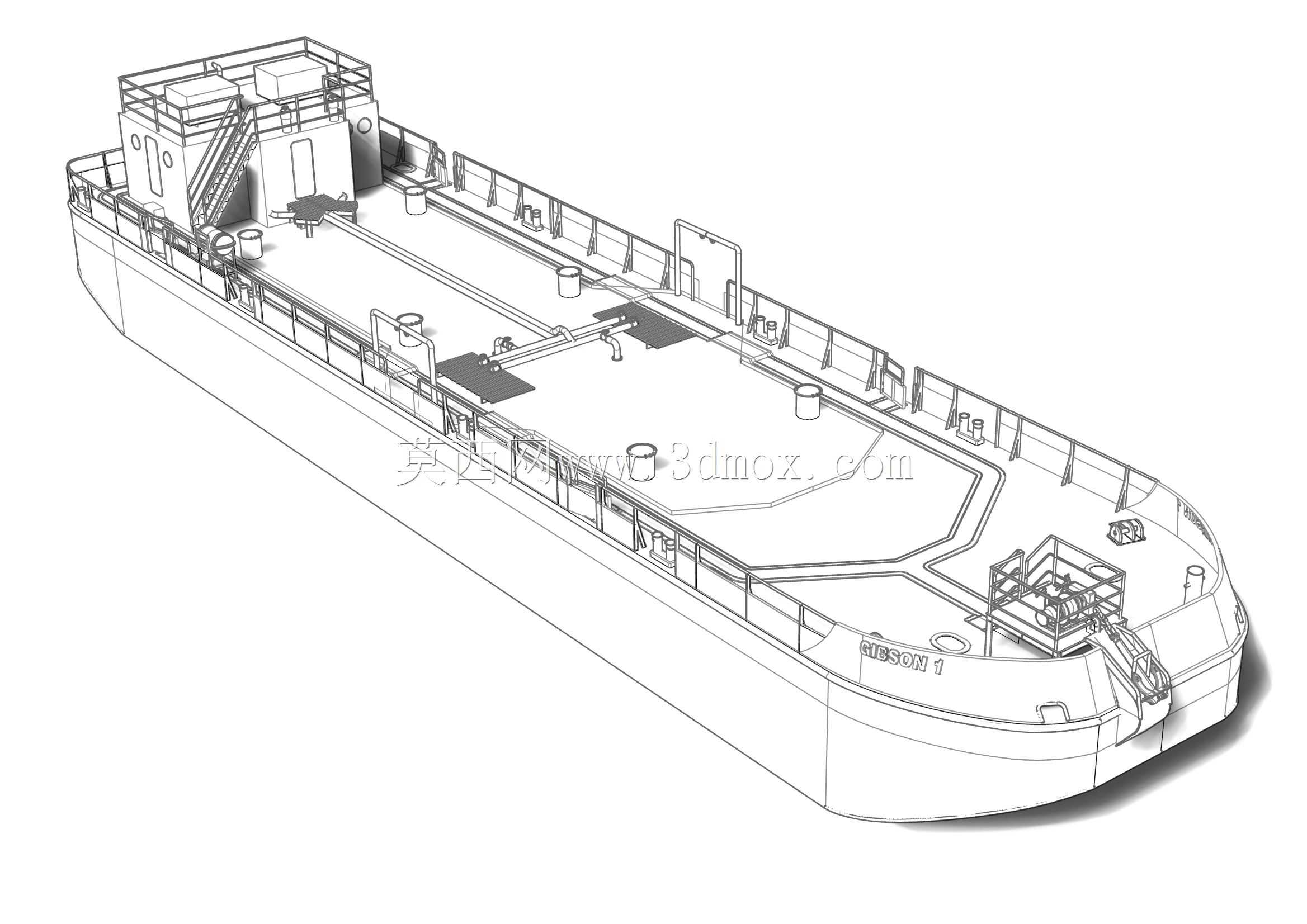

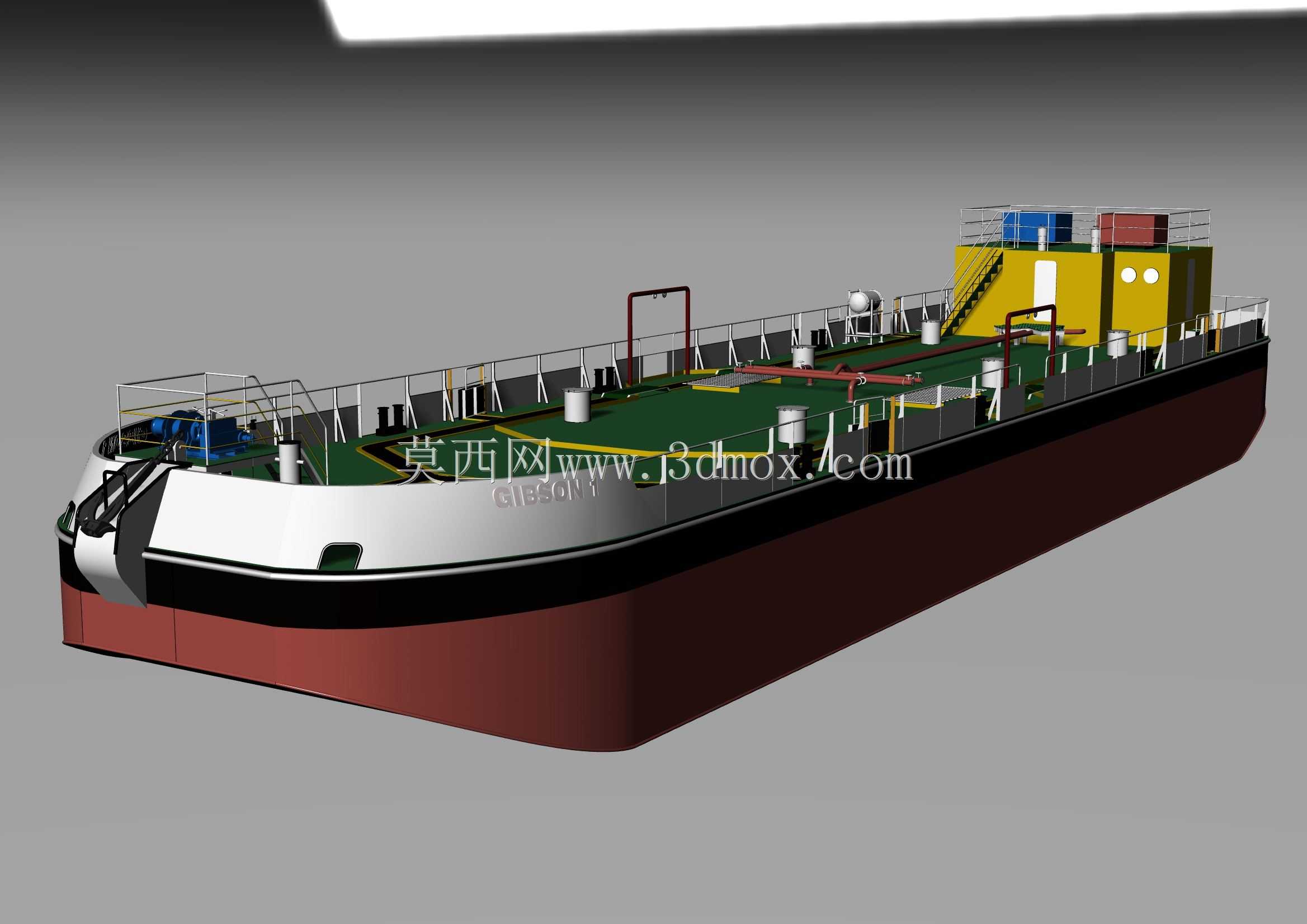

　　这款油驳的三维结构设计，核心面向内河干支流水域的散装液态油料转运场景，适配港区至沿线装卸点的短中距离液货配送需求，可在吃水受限的内河航道灵活通行，承担成品油、普通工业油料等非高危液态货品的驳运作业，无需自带动力系统，可通过拖轮编组实现批量拖带运输，适配内河港口的散液装卸泊位布局。从结构设计逻辑来看，整体采用平底宽体船型方案，最大化利用内河航道的吃水限制提升装载容积，主甲板区域预留完整的液货舱开口与管线排布空间，艉部设置小型上层建筑，整合人员值守、设备操控的功能空间，配套斜梯连通甲板与上层平台，周边设置安全护栏满足作业人员通行的防护要求。甲板沿舷侧连续设置防护栏杆，划分出清晰的人员巡检通道，通道沿线布置系缆桩、导缆孔等系泊设备，

　　满足靠泊、拖带作业的系固需求；甲板中部预留的液货操作区，可适配装卸软管对接、阀门操作的作业空间，周边设置的小型舱室可容纳应急器材与管线附件。设计过程中优先考虑船体结构的强度冗余，主船体采用横骨架式结构排布，肋骨间距适配内河航行的波浪载荷工况，液货舱区域的舱壁做加强处理，避免液态货品晃荡带来的结构疲劳；上层建筑的布局尽可能压缩非装载空间占比，将操控、值守功能集中在艉部区域，不占用主甲板中部的液货作业与装载空间。从安装边界与尺寸适配角度，船体的型宽、型深参数严格匹配内河通航的船闸、桥梁净空限制，吃水深度适配多数内河航道的枯水期通行要求，甲板设备的安装基座均做一体化结构设计，系泊设备的排布位置对应拖带、靠泊的受力点，避免局部应力集中；

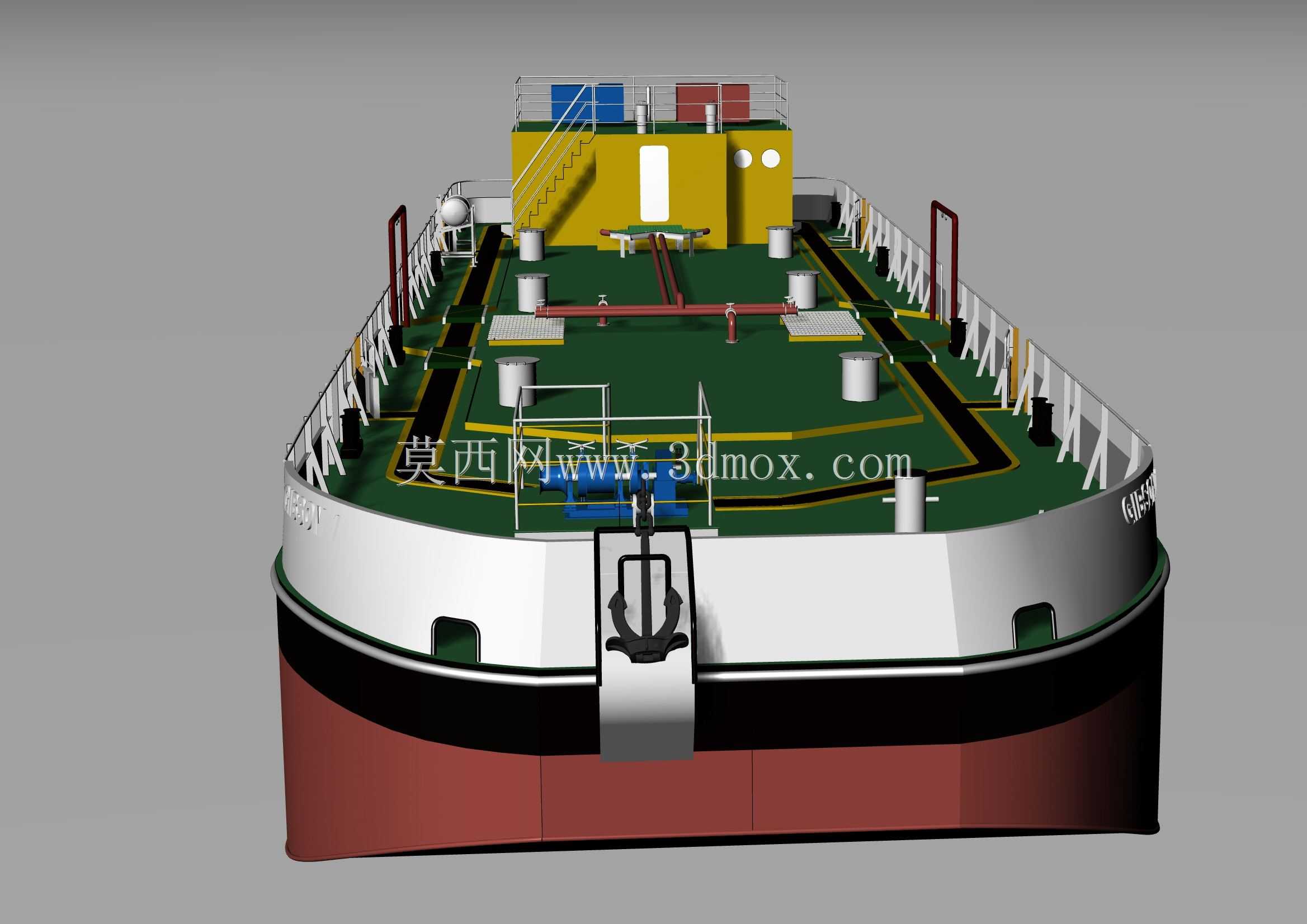

　　甲板上的管线走向沿舷侧通道排布，预留足够的操作维护空间，不会遮挡人员巡检的通行路径。艏部设置的系泊与拖带连接结构，可适配多艘驳船编组拖带的连接需求，配合舷侧的防撞护舷结构，降低靠泊、编组过程中的碰撞损伤风险。整体结构设计兼顾装载效率与作业安全性，所有外露设备的排布均符合内河船舶作业的操作习惯，可直接用于船舶结构方案验证、作业流程模拟，也可作为内河液货驳船改型设计的基础参考框架，帮助设计人员快速核对结构布局、设备安装位置的合理性，减少前期方案排布的重复工作量。
