法兰连接三通式流体换向管路构件

在化工流体输送、市政给排水、工业循环水系统以及中小型热力管网的支路布设场景中，这类三通结构的管路构件是实现管路分流、合流以及流向切换的核心基础部件，不同于普通等径三通的直通式结构，该构件的三个连接端均采用标准法兰对接形式，能够在不改动主管道整体走向的前提下，快速完成支路管线的接驳，适配多支路并行的流体输送需求。从实际工况适配角度看，这类构件常被用在介质流向需要频繁调整的管段，比如循环冷却水系统中需要将主管道的流体分流至多个换热设备的节点，或是工艺管线中需要将两路介质汇流至同一主管道的位置，法兰连接的形式也让后期的管路检修、部件更换更为便捷，无需对整段管线进行切割作业，只需拆卸对应法兰的紧固螺栓即可完成构件的拆装，大幅降低管网维护的作业时长。

从结构设计逻辑来看，该构件的三个法兰端面均采用统一的密封面形式，法兰盘上的螺栓孔沿圆周均匀分布，能够匹配同压力等级的标准法兰管件，安装时只需在两个法兰端面间加装适配材质的密封垫片，再按对角顺序紧固螺栓即可实现可靠密封，避免输送介质出现泄漏。主体流道采用平滑过渡的型腔设计，三个接口的交汇位置做了圆弧倒角处理，没有直角突变的流道结构，能够最大程度降低流体经过构件时的局部阻力损失，减少介质输送过程中的压损，同时也能避免流体中携带的固体杂质在流道拐角处沉积，降低管路堵塞的风险。构件的三个连接端口通径保持一致，属于等径三通结构，能够保证三个方向的管路流量分配均衡，不会因为通径突变导致某一支路的流量出现大幅波动，适配对流量稳定性要求较高的工艺输送场景。

在安装边界的适配性上，该构件的法兰端面到主体交汇中心的距离经过标准化设计，能够直接替换同规格的现有三通管件，无需重新调整两侧管线的安装位置，法兰盘的厚度、螺栓孔的中心距以及孔径尺寸均符合对应压力等级的管路安装规范，现场安装时不需要额外进行二次加工即可完成对接。主体外壁采用均匀的壁厚设计，在保证整体结构强度能够承受管路额定工作压力的同时，不会因为壁厚过大导致构件整体重量过高，减轻管路支架的承载负荷，三个法兰盘与主体管段的连接位置做了加厚过渡处理，能够承受法兰螺栓紧固时产生的局部压应力，避免长期使用过程中连接位置出现应力开裂的问题。

从实际使用的功能特性来看，该构件除了基础的分流合流作用外，也可配合管路阀门实现单路供料、双路出料的流向切换，在中小型工艺生产线的物料分配环节应用十分广泛，比如在小型配料系统中，可通过该构件将主输送管路的物料分配至两个不同的反应罐体，配合支管上的控制阀即可灵活调整不同罐体的进料顺序。构件的整体外形结构紧凑，三个接口呈空间正交分布，安装时占用的管廊空间较小，能够在管线排布密集的管廊区域完成布设，不会和相邻管线产生安装干涉。流道内壁的光滑设计也让该构件能够适配带有轻微腐蚀性的流体介质，只要根据输送介质的特性选择对应材质的坯件加工，即可满足不同工况的使用需求，无论是清水、蒸汽还是轻度腐蚀性的化工介质，都能通过调整构件材质实现可靠适配。

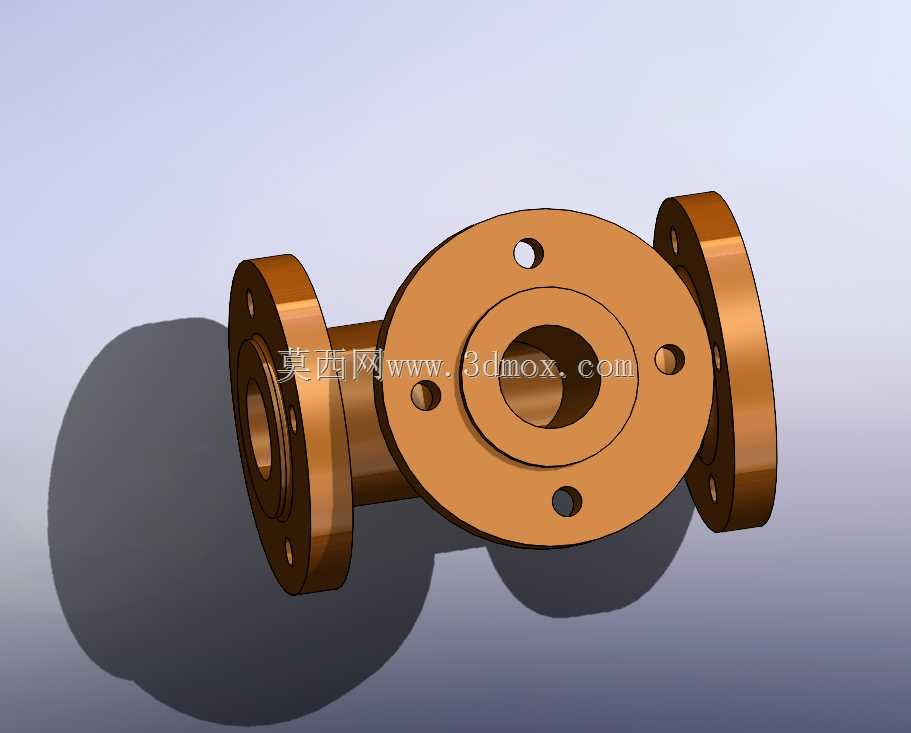

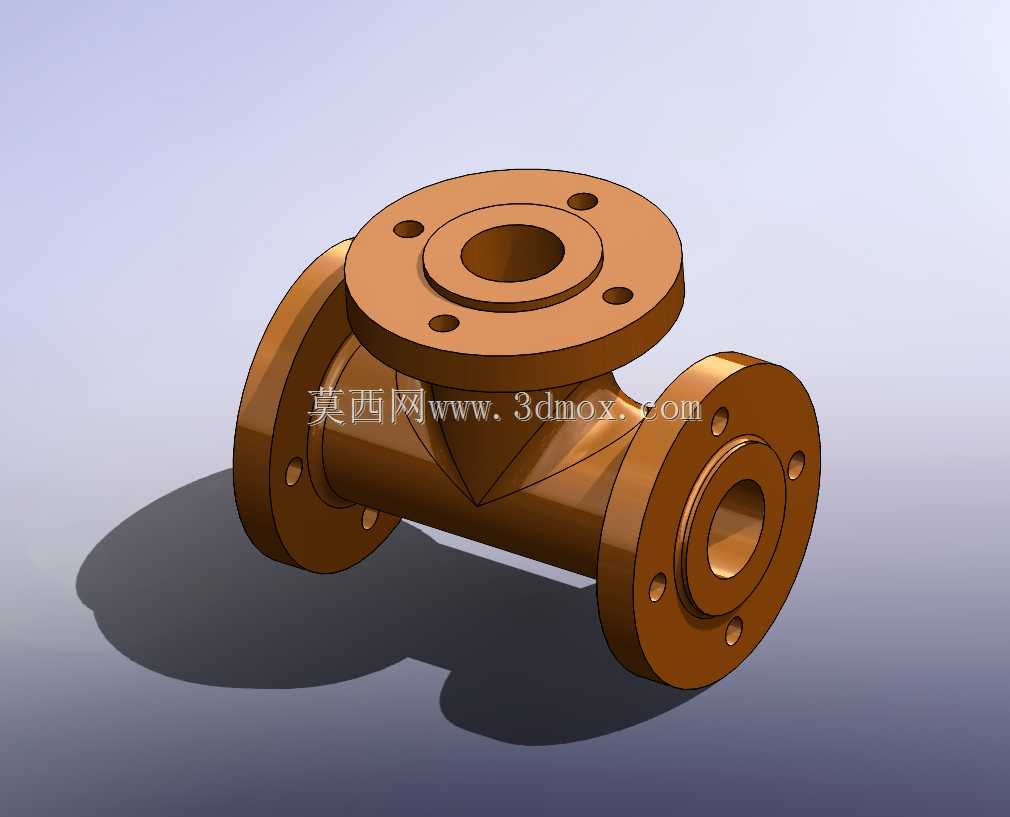

在建模实现层面，该构件的结构特征清晰，先通过旋转特征完成主体管段以及三个法兰盘的基础轮廓，再对法兰盘上的螺栓孔进行圆周阵列，最后对流道交汇位置的过渡曲面进行圆角处理，即可完成整体结构的建模，建模过程中需要重点保证三个法兰端面的平行度与垂直度公差，避免安装时出现法兰面错位导致密封失效的问题，同时要保证流道过渡位置的曲面顺滑，不能出现凸起或者凹陷的结构，防止影响流体的正常流动。
