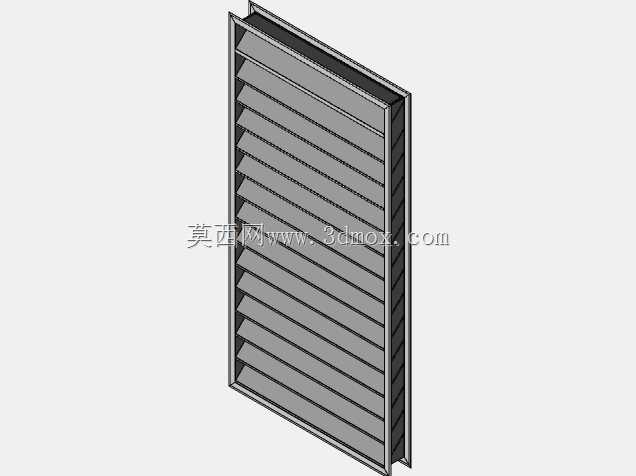

建筑通风系统用金属百叶窗结构设计

　　在工业厂房侧墙通风、商用建筑新风补风、设备机房散热排风的场景里，这类金属百叶构件是衔接室内外气流交换的核心界面部件，很多刚接触暖通配套结构设计的工程师容易把它当成简单的挡雨格栅，实际在建模阶段要平衡的约束条件非常多。先从安装边界说起，这类百叶的外框采用折边一体成型结构，边框预留的安装孔位需要匹配常规砌体墙、彩钢板隔墙的龙骨间距，常规适配的洞口尺寸覆盖民用与工业场景常用的通风开口规格，安装时外框与墙体接触面需要预留密封胶填缝的台阶结构，避免雨水顺着安装缝隙渗入室内，这部分结构在建模时不能只做平板拼接，要把折边的止口结构做出来，不然现场安装时会出现密封面不平整的问题。再看叶片的设计逻辑，每一片百叶的倾斜角度不是随意设定的，既要保证气流通过时的阻力在合理区间，又要在无动力状态下阻挡室外雨水溅入，叶片的截面采用带排水导槽的折型结构，溅落在叶片表面的雨水会顺着导槽流到边框两侧的排水腔，最终从外框底部的排水孔排出，不会顺着叶片间隙滴入室内，建模时要注意叶片之间的搭接量，相邻叶片的投影重叠尺寸需要覆盖整个通风截面，避免出现直视通透的缝隙，不然暴雨天气伴随横风时很容易出现飘雨问题。

　　从功能特性上看，全金属的结构可以适配室外长期暴晒、温差变化大的使用环境，叶片与边框的连接采用冲压铆接的方式，没有外露的紧固件，既减少了长期使用后的锈蚀松动风险，也让整体外表面更平整，降低风阻的同时也减少了积灰的死角，日常维护只需要用高压气枪从内侧吹扫就可以清理表面积尘，不需要拆卸构件。很多设计人员在做这类构件建模时容易忽略叶片的倾角与通风效率的平衡，倾角过大虽然挡雨效果好，但会大幅提升通风阻力，导致相同开口面积下的通风量达不到设计要求，倾角过小则挡雨性能不足，实际设计中会结合不同地区的年均降雨量、最大横风风速调整叶片角度与搭接量，同时在边框的内侧预留防虫网、过滤器的安装卡槽，用户可以根据使用场景选配加装，不需要额外改动安装结构。

　　在设备配套的场景里，这类百叶也常被用在发电机组外壳、空压机站房的通风口上，这时候除了通风挡雨的需求，还要考虑叶片的强度，避免设备运行时的振动导致叶片共振发出异响，所以建模时会在叶片的背部设置加强筋结构，提升叶片的固有频率，避开常用动力设备的振动频率区间，同时边框的连接结构也会做抗震加强，适配工业场景的振动工况。从气流组织的角度看，百叶的叶片排布会引导进入室内的气流方向，避免室外气流直接吹到室内设备或者人员活动区域，叶片的导向角度可以根据实际安装位置的朝向调整，比如西向安装的百叶可以适当调整叶片倾角，减少夏季西晒阳光直接射入室内，降低室内冷负荷。

　　整个构件的所有折角都做了圆角处理，避免加工安装过程中划伤施工人员，外露的端面没有毛刺飞边的结构设计，也符合钣金加工的工艺要求，不需要后续额外的打磨工序，降低加工成本。在建模过程中，所有的板厚参数都匹配常规冷轧钢板、镀锌钢板、不锈钢板的常用加工规格，折弯半径符合钣金加工的最小折弯半径要求，不需要特殊定制的模具就可以完成加工，叶片的排布间距统一，方便冲压模具的批量加工，降低量产时的工装成本。很多新手在做这类结构时会把叶片做成等距平行排布但不做排水坡度，实际安装后会出现叶片积水积灰的问题，正确的结构是每一片叶片都带有微小的向外倾斜坡度，让落在叶片上的水和灰尘可以自然向外滑落，不会长期淤积在叶片表面造成锈蚀或者堵塞通风间隙。另外外框的结构设计要考虑运输过程中的抗变形能力，边框的折边形成的腔体结构本身就具备不错的抗扭刚度，长尺寸的百叶还会在中间设置加强中梃，避免运输安装过程中出现边框变形导致叶片卡滞或者间隙不均的问题，中梃的结构也会和叶片做适配，不会阻断叶片的排水路径，保证整个构件的排水通畅。
