双座带武装支架喷射快艇结构设计

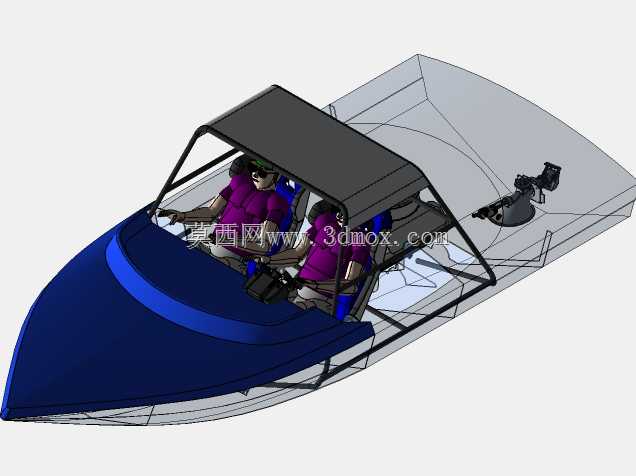

这款喷射快艇采用真人等比例尺寸设计，整体船体为流线型深V构型，前段船艏做了大角度上翘处理，能够在高速航行时有效抬升船身，减少水体阻力，同时削弱迎浪状态下的拍击冲击力，适配内河、近岸浅水区的高速通行需求。船体主体采用半包覆式框架结构，上层驾驶区设置了独立的黑色硬质顶篷，顶篷通过四根倾斜金属支撑柱与船体主框架连接，既能够为驾乘人员遮挡直射阳光与飞溅水花，也不会过多增加船体上部重量，避免航行时重心过高影响操控稳定性。

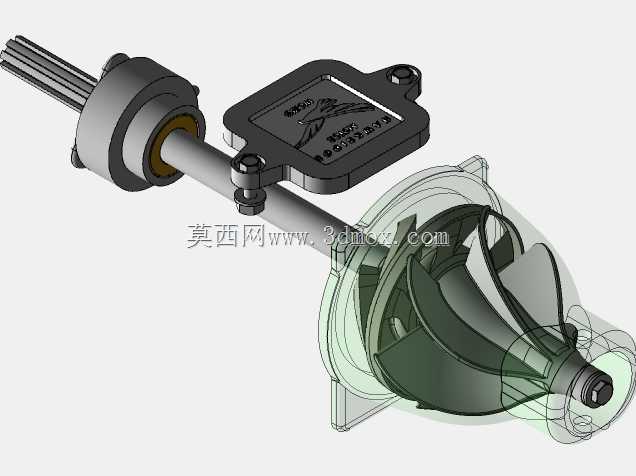

驾驶舱采用并排双座布局，座椅位置按照人体工程学参数设置，驾乘人员坐姿下腿部空间预留充足，前方设置了一体化操控台，集成方向操控、油门控制等核心操纵部件，操控件的位置刚好处于驾乘人员手臂自然伸展的操作范围内，长时间操控也不易产生疲劳。船体尾部预留了喷射推进系统的安装空间，区别于传统螺旋桨推进结构，喷射推进方式吃水深度更浅，能够在水深不足半米的浅滩区域通行，也不会因为水下杂物缠绕螺旋桨导致动力中断，适合复杂浅水水域的通勤、作业需求。

船身尾部右侧设置了可旋转的武器安装支架，支架采用俯仰、旋转双自由度结构，水平方向可实现360度全向旋转，俯仰角度覆盖-15度到60度区间，支架底座通过螺栓与船体主承力框架刚性连接，能够承载常规轻武器的安装与射击后坐力，适配巡逻、安防类场景的使用需求。船体外壳前段采用深蓝色涂装，上层框架为半透明结构展示，能够清晰看到内部的支撑骨架布局，主承力梁沿船身纵向布置，横向加强筋间隔30厘米均匀分布，整个船体结构的刚度能够满足高速航行时的波浪冲击载荷要求，不会因为长时间高速航行出现结构形变。

设计过程中重点考量了重心分布，将动力单元、燃油存储单元都布置在船体中部偏下位置，驾乘人员座椅也设置在重心区域附近，即使在高速急转弯、急加速状态下，船体也能保持足够的稳定性，不易出现侧翻风险。船体两侧设置了低矮的舷边结构，既能够阻挡航行时的水花溅入舱内，也不会遮挡驾乘人员的侧方视野，方便观察周边水域状况。顶篷的前缘做了下压的导风设计，高速航行时能够将迎面气流导向舱体上方，减少直吹驾乘人员面部的气流强度，提升高速行驶时的乘坐舒适度。

从安装边界来看，整个船体长度控制在4.2米左右，宽度1.8米，顶篷最高点距离船体底部高度为1.6米，整体尺寸适配普通小型拖车的运载要求，不需要额外办理超宽超限运输手续，陆地转运十分便捷。船体底部的喷射推进单元进水口设置在船底中部靠前位置，进水口处设置了防护格栅，能够阻挡水中较大的杂物进入喷射泵体，避免叶轮被打坏。驾驶舱内的操控线路沿船体侧面的预留线槽布置，线槽做了防水密封处理，避免舱内积水导致线路短路。

这款模型完整还原了喷射快艇的内外结构，既可以作为水上载具设计的参考原型，也能够用于驾驶模拟装置的结构搭建，通过调整动力参数、支架配置，还可以衍生出民用休闲、公务巡逻等不同定位的变体型号，整体结构的模块化程度较高，后续改型设计时不需要对主船体结构做大幅调整，只需要更换对应功能模块即可适配不同使用场景。
