双人休闲皮划艇曲面结构三维设计

这款皮划艇的曲面建模完全贴合静水休闲运动的实际使用需求，整体采用流线型狭长船体设计，从结构根源上降低航行时的水阻，适配内陆湖泊、平缓河道等静水场景的休闲划行需求。建模过程中首先确定船体的纵向中脊线作为基准，从船艏到船艉的型线做连续顺滑过渡，船艏位置做微上翘的弧面处理，能够在划行过程中破开表层水流，减少浪涌对船体行进方向的干扰，船艉部分做平缓收窄的型面设计，保证划行过程中船体尾部的水流能够顺畅脱离，避免形成涡流增加行进阻力。

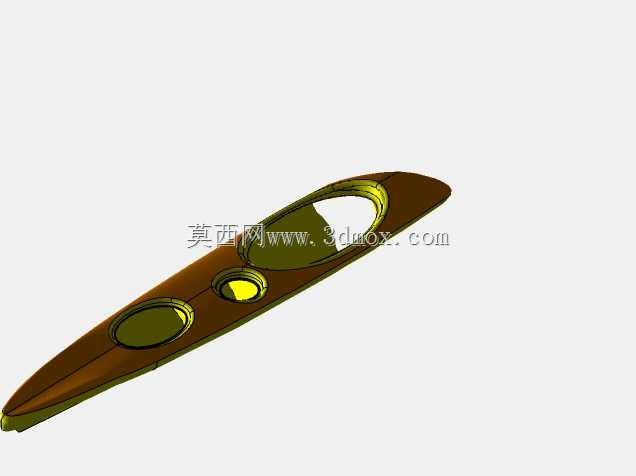

船体的横向截面采用底部微弧、两侧舷墙逐步向上抬升的结构，底部的弧面曲率经过反复调整，既能够保证船体在水面的初始稳定性，让初次使用者登艇时不会出现过度侧倾，也能在划行转向时提供足够的侧向支撑，减少侧翻风险。船体上共设置三个圆形座舱结构，中间位置的大尺寸座舱为主乘坐位，前后两个小尺寸座舱可作为副乘坐位或者储物舱位使用，每个座舱的边缘都做了凸起的围边结构，实际生产中这个围边可以配合防水裙使用，阻挡航行过程中溅起的水花进入舱内，保证乘坐区域的干燥。座舱的深度根据人体坐姿的腿部空间做了适配，建模时预留了足够的腿部放置空间，避免长时间划行出现腿部局促的问题。

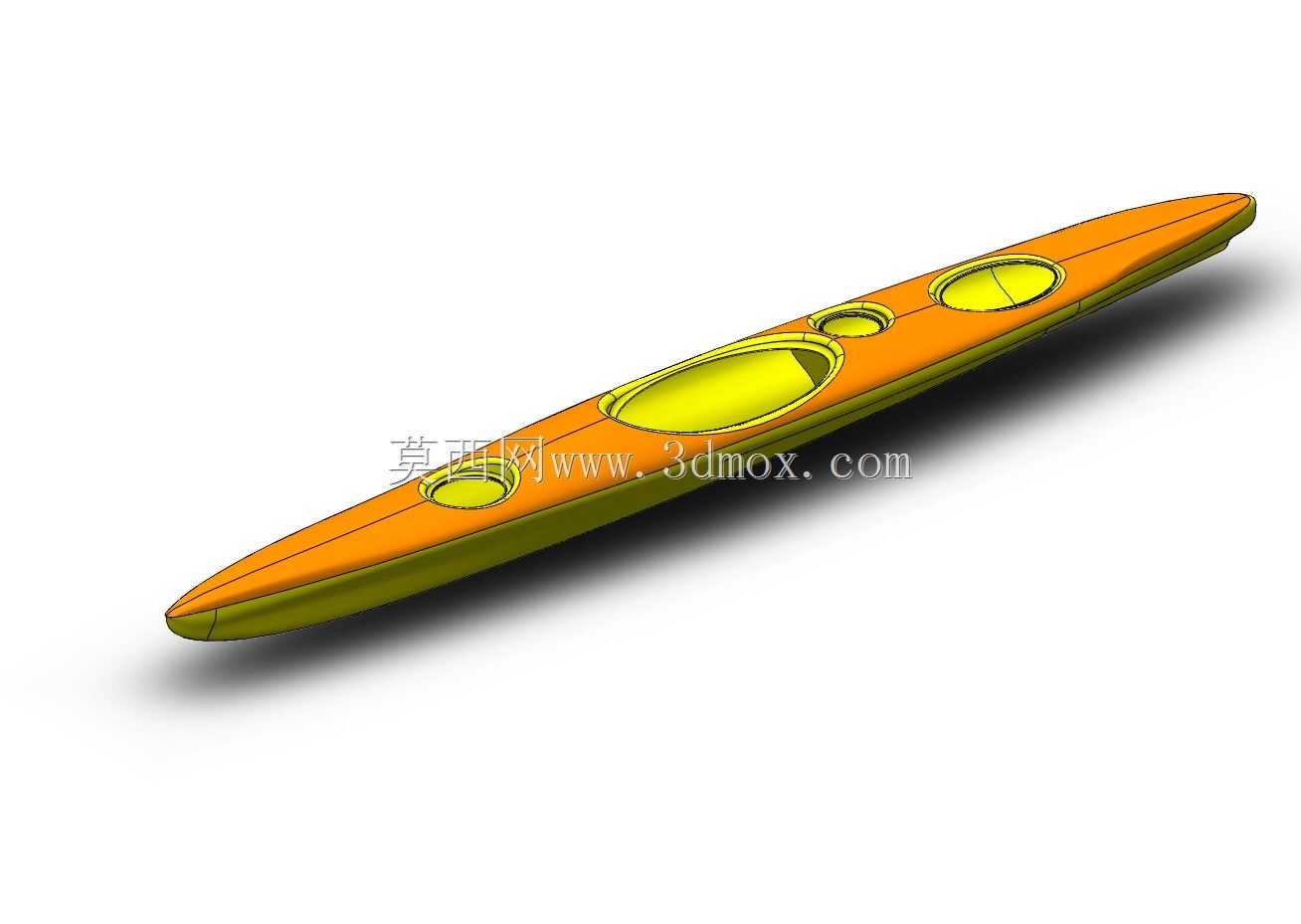

船体的外壳采用等厚曲面设计，建模时通过偏移整体外曲面得到内壳结构，中间预留的夹层空间在实际生产中可以填充浮力材料，即使船体出现局部破损也能保证足够的浮力支撑，不会出现快速沉没的风险。船体表面的分色结构对应实际生产中的不同材质区域，橙色的上层船体部分采用耐紫外线的硬质聚乙烯材质，能够抵御长时间户外日晒带来的材质老化，黄绿色的船底部分采用耐磨耐刮的改性材质，应对靠岸时与砂石、岸堤的摩擦，减少日常使用的磨损痕迹。

建模过程中对船体的所有曲面都做了G2连续处理，没有出现生硬的折角或者曲面断层，一方面是为了降低水流与船体表面的摩擦阻力，另一方面也能减少应力集中点，提升船体整体的结构强度，在实际使用中承受水流冲击、靠岸碰撞时不会在曲面衔接位置出现开裂。船体的整体宽度控制在单人能够稳定搬运的尺寸范围内，重量分布沿纵向中脊线完全对称，单人在岸边搬运时可以通过中脊位置的受力点平衡艇身，不需要额外辅助就能完成短距离转运。

在安装边界的设计上，船体表面预留了多个附件安装点位，包括船艏位置的牵引绳挂点、船体两侧的桨架安装位、船艉的舵机安装基座，不需要额外在船体上打孔就能加装各类配套配件，避免后期改装破坏船体的防水结构。座舱内部的底面做了防滑纹理的结构设计，建模时预留了防滑垫的粘贴凹槽，实际装配时防滑垫可以完全嵌入凹槽内，不会因为人员挪动或者水流冲刷出现移位。船体的边缘做了圆弧过渡处理，没有尖锐的棱角，在人员登艇、离艇或者翻艇复位时不会被边缘划伤，提升使用过程中的安全性。

从结构强度的角度考虑，建模时在船体内部沿纵向设置了多道加强筋结构，加强筋的走向与船体纵向受力方向一致，能够在不明显增加船体重量的前提下提升整体的抗弯折性能，在人员乘坐或者放置重物时不会出现船体中部凹陷变形的问题。船体的吃水线位置做了明确的结构标识，实际使用中载重超过吃水线时会明显增加航行阻力，同时降低船体的抗浪性能，这个结构标识能够帮助使用者快速判断载重是否在安全范围内。
