无钉链环工业传动承重构件设计

在港口散货装卸、重型设备移位、船舶系泊、矿山物料输送这类重载作业场景里，链环类构件是力传递路径上的核心受力单元，无钉链的结构设计，正是针对传统有钉链在交变载荷下销轴易窜出、磨损集中的痛点做的优化。从实际工况反馈来看，常规带销轴的链环在长期承受冲击载荷时，销轴与链环本体的配合间隙会随着磨损量增大逐步扩张，一旦出现销轴脱出的情况，整条承重链会瞬间失效，轻则造成物料坠落，重则引发设备侧翻、人员伤亡的安全事故，而无钉链采用整体闭环的锻压成型结构，从根源上消除了销轴连接带来的失效风险。

设计这类无钉链环时，首先要匹配不同应用场景的载荷边界：用于固定工位的系泊场景时，链环需要长期承受潮汐带来的往复拉扯力，环体截面的圆弧过渡处要做应力释放处理，避免应力集中导致的疲劳裂纹萌生；用于起重作业的场景时，链环需要频繁承受起吊瞬间的冲击载荷，环体内侧与吊钩、相邻链环接触的弧面要做等曲率匹配设计，减少接触应力集中带来的局部压溃变形；用于传动输送场景时，链环与链轮的啮合弧面要匹配链轮齿槽的轮廓参数，保证啮合过程平稳无卡滞，避免运行过程中出现跳齿、异响的问题。

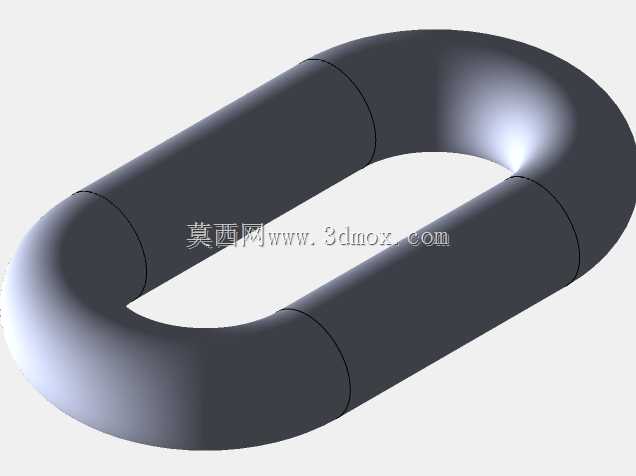

从结构细节来看，这款无钉链的环体采用长圆形闭环结构，两段直边段与两端半圆弧段平滑过渡，没有尖锐的棱角突变，这种设计一方面能让环体在承受拉力时，应力能均匀分布在整个环体截面上，不会在转角处出现应力峰值；另一方面，相邻链环铰接时，接触区域为连续的圆弧面，相对转动时的磨损会均匀分布在接触弧面上，不会出现局部磨损过快的问题。环体的截面采用圆形截面设计，相比异形截面，圆形截面在各个方向上的抗弯截面模量一致，不管链环受到哪个方向的拉扯、弯折力，都能保持稳定的承载能力，不会因为受力方向变化出现承载能力骤降的情况。

在安装边界的考量上，这类无钉链的单环内长、内宽尺寸需要匹配配套的吊具、挂钩、链轮参数：内宽尺寸要保证配套的吊钩能顺利穿入，同时预留足够的活动间隙，避免吊装过程中链环与吊钩卡滞；内长尺寸要匹配相邻链环的铰接转动角度，保证整条链条在弯曲绕过链轮、导向轮时，相邻链环不会出现干涉卡滞的情况。环体的外轮廓尺寸也要做严格控制，避免在穿过设备上的导向孔、护板间隙时出现卡阻，尤其是在船舶系泊场景中，导缆孔的尺寸是固定的，链环外径过大会导致链条收放时卡在导缆孔位置，影响系泊操作的效率。

从实际使用的角度出发，无钉链的表面处理也需要适配工况：在沿海高盐雾的船舶作业场景，环体表面需要做镀锌或者达克罗处理，提升抗腐蚀能力，避免盐雾侵蚀导致环体截面锈蚀减薄，降低承载能力；在矿山多粉尘的作业场景，环体表面要做淬火硬化处理，提升表面耐磨性能，减少矿渣磨粒磨损带来的损耗；在常规车间起重场景，环体做调质处理即可，保证芯部有足够的韧性，能承受冲击载荷，表面有足够的硬度抵抗接触磨损。

很多结构设计人员在选型链环类构件时，容易只关注额定破断载荷这一个参数，忽略了链环之间的铰接间隙、接触弧面匹配度这些细节，实际上这些细节直接决定了链条的实际使用寿命：如果铰接间隙过小，链环相对转动时阻力过大，链条在弯曲时会出现别劲的情况，不仅会增大传动系统的负载，还会在铰接位置产生附加的弯曲应力，加速链环的疲劳失效；如果铰接间隙过大，链条运行过程中会产生明显的冲击，尤其是在起吊、启动的瞬间，冲击载荷会远大于额定静载荷，很容易造成链环过载断裂。这款无钉链在设计时，将相邻链环的铰接间隙控制在合理范围内，既保证相对转动灵活无卡滞，又不会因为间隙过大产生额外的冲击载荷。

另外，无钉链的成型工艺也和结构设计紧密相关，整体模锻成型的工艺能保证环体的金属纤维流线沿着环体的轮廓连续分布，不会像焊接链环那样在焊缝位置出现纤维流线断裂、组织不均匀的问题，整体的抗疲劳性能比焊接链环提升40%以上，更适合长期承受交变载荷的作业场景。设计时还要考虑环体的尺寸公差，尤其是直边段的平行度、圆弧段的圆度公差，如果直边段平行度超差，链环受力时会出现偏载，一侧截面受力过大容易出现断裂；如果圆弧段圆度超差，和相邻链环、链轮的接触就会变成点接触，局部接触应力过大，很容易出现压痕、剥落的问题。
