12V双极安德森接插件绝缘外壳结构

这款双极大电流接插件绝缘外壳，是低压直流供电回路中常用的接插件防护结构，常见于12V供电的储能设备、电动代步车辆、户外移动电源、小型光伏离网系统的电源接驳场景，承担着接插件内部铜极的绝缘防护、极性防呆、插接导向的核心作用，避免大电流回路出现裸露导体短路、极性反接、插接错位引发的设备烧损风险。从实际使用场景来看，这类接插件多用于需要频繁插拔的大电流供电节点，比如电动叉车的电池组接驳、便携式逆变电源的输出端连接、房车辅助供电系统的电池对接，相比普通接线端子，这类带绝缘外壳的接插件插拔效率更高，带电操作时的安全冗余更充足，不需要额外包裹绝缘胶带就能达到IP20以上的防触碰等级，适合非专业运维人员的日常插拔操作。

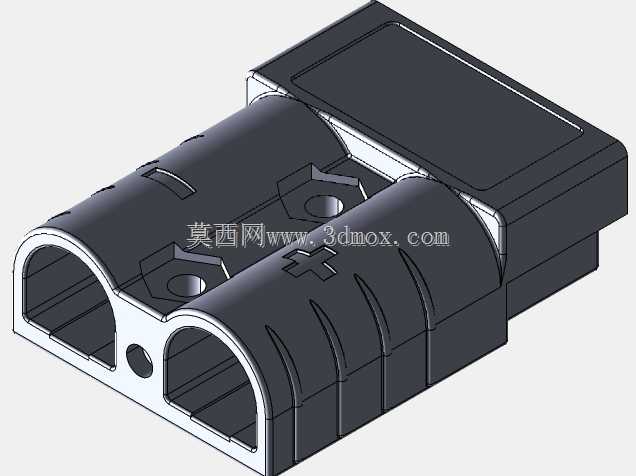

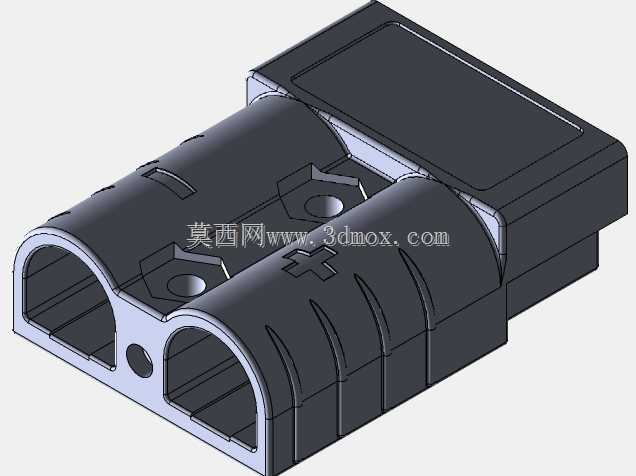

从结构设计逻辑来看，外壳采用双腔体独立分隔的布局，两个腔体分别对应正负极铜接插端子，中间的分隔筋直接将两个极柱的安装空间完全隔离，避免端子压接导线后出现毛刺外露引发的极间短路，腔体内部预留了端子卡接的卡槽结构，铜端子装入后不需要额外打胶或者螺丝固定，依靠壳体本身的弹性卡扣就能完成端子的轴向限位，防止多次插拔后端子出现退针移位。外壳外侧设计了凹凸的防滑筋条，插拔时操作人员手指捏持的位置刚好对应筋条区域，即使手上沾有油污或者佩戴薄劳保手套，也能施加足够的插拔力，不会出现打滑脱手的情况。外壳顶面的极性标识区域做了凹陷设计，后续可以通过丝印或者镶嵌标识片标注正负极，避免长期使用后标识磨损脱落。

从安装边界与尺寸配合来看，外壳的插接端做了15度的导向倒角，对接公头或者母座时，不需要完全对齐就能顺着倒角滑入配合位，降低了盲插时的对位难度，插接到位后外壳端面与对接件的贴合面预留了0.2mm的压缩余量，配合内部的密封胶条就能实现基础的防尘效果。外壳尾部的导线出线口做了阶梯式的变径结构，可以适配不同线径的多股铜芯软线，从16AWG到6AWG的线缆都能通过配套的线卡完成固定，避免线缆拉扯时直接将力传递到端子压接位置，引发端子松脱接触不良。壳体的壁厚设计控制在2.5mm，既保证了足够的结构强度，在频繁插拔受力时不会出现壳体开裂，也不会因为壁厚过大导致整体尺寸冗余，占用过多的安装空间。

在实际选型适配时，这类外壳的安装固定孔位间距兼容市面上主流的安德森双极接插件安装标准，可以直接替换同规格的老旧破损外壳，不需要重新调整设备上的安装开孔位置。外壳采用的是耐低温、耐老化的绝缘工程塑料材质，在-20℃到60℃的工作环境下不会出现材质脆化或者软化变形，适合户外移动设备的使用工况，即使长期暴露在紫外线照射下，壳体的绝缘性能和结构强度也能保持稳定。壳体内部的端子定位槽公差控制在±0.1mm，装入铜端子后端子的同轴度偏差不会超过0.2mm，保证多次插拔后端子的接触压力保持在设计范围内，不会因为对位偏差出现接触电阻过大、接插头发热的问题。
