工业系泊起重用无钉链环结构设计

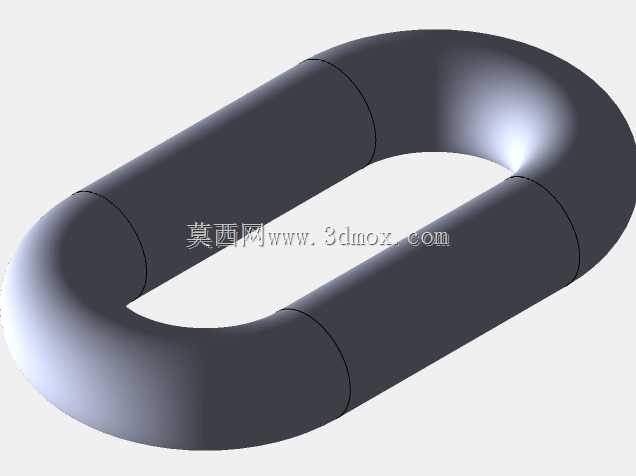

　　在港口系泊、重型起重、船舶锚泊这类重载连接场景里，无钉链环是应用占比极高的基础承载构件，和带铆钉的拼接链环不同，这类链环采用整体弯制成型后分段焊接的工艺，没有额外的铆钉连接件，受力路径更连续，在交变载荷下的应力集中点更少，长期承受冲击、拉扯载荷时的疲劳寿命表现更稳定。从结构设计逻辑来看，这款无钉链环采用长圆形闭环结构，两段直边段与两端半圆弧段平滑过渡，圆弧段的曲率半径与链环本体的截面直径保持固定比例，避免曲率突变带来的局部应力飙升，直边段的长度设计充分考虑了多链环铰接时的活动间隙，既不会因为间隙过大导致链条晃动量超标，也不会因为间隙过小出现链环卡滞、铰接转动不顺畅的问题。

　　链环本体采用等直径圆钢截面设计，整个环体的截面尺寸保持一致，不存在局部薄弱截面，在承受轴向拉力时，应力能够均匀分布在整个环体截面上，半圆弧段作为链环之间的铰接接触区域，表面做了平滑过渡处理，没有尖锐棱角，相邻链环相对转动时的接触应力更小，能够有效降低铰接位置的磨损速率，延长整根链条的使用寿命。从安装边界来看，这类链环的外形尺寸适配常规规格的起重链条、系泊链条配套要求，直边段的间距能够容纳同规格链环的顺利穿入，不需要额外加工扩孔或者修配，现场组装时可以直接完成铰接装配，不需要专用的铆接工具，装配效率更高。

　　在实际应用场景中，固定作业场景里，这类链环可以作为货物捆绑、设备固定的末端连接构件，承受静态拉扯载荷时变形量极小，不会因为长期张紧出现蠕变松弛；系泊场景中，链环长期暴露在高盐雾、高湿度的港口或者海洋环境中，整体成型的结构没有拼接缝隙，能够减少盐分、水汽在缝隙处的积存，降低缝隙腐蚀的风险，配合对应的表面防腐处理，能够满足长期户外系泊的使用要求；起重作业场景里，链环需要频繁承受起吊瞬间的冲击载荷，无钉结构的整体强度更高，不会出现铆钉受剪断裂、铆钉脱落导致链环解体的风险，作业安全性更有保障；船舶作业场景中，这类链环可以作为锚链、甲板固定索具的组成部件，在船舶颠簸、风浪冲击的交变载荷下，平滑过渡的结构能够有效分散应力，避免局部应力过大导致的链环断裂。

　　设计过程中需要重点控制弯制环节的截面变形率，弯制半圆弧段时，圆钢截面的椭圆度需要控制在合理范围内，避免圆弧段内侧出现褶皱、外侧出现拉伸减薄的缺陷，焊接位置选择在直边段的中间位置，避开圆弧段的高应力区域，焊后需要对焊缝进行打磨处理，让焊缝位置与本体平滑过渡，避免焊缝余高带来的应力集中。另外链环的内孔尺寸需要严格控制公差，内孔宽度过小会导致相邻链环无法顺利装配，内孔宽度过大会导致链条铰接后横向窜动量过大，起吊或者系泊时链条容易出现扭结，影响正常使用。这类无钉链环和传统的有钉链相比，减少了铆钉这个单独的受力零件，整个链环的受力全部由一体化的环体承担，不存在铆钉与环体之间的配合间隙，长期使用后不会因为铆钉磨损出现链环松动、晃量增大的问题，维护成本更低，在重载、高频使用的场景下优势尤为明显。
