标准海运货运集装箱三维结构设计

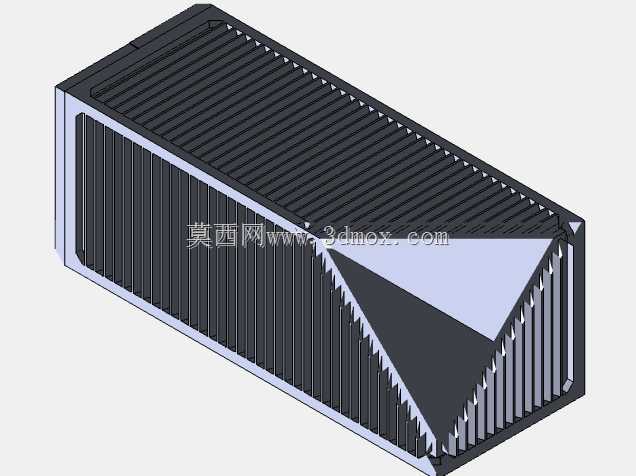

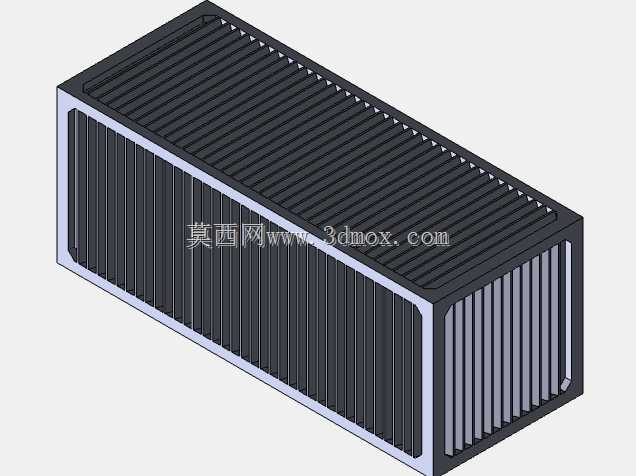

　　在远洋干线运输、港口短驳、多式联运的场景里，集装箱是衔接不同运输载具的核心标准化载具，这款三维结构完全围绕实际航运工况的使用需求搭建，没有做多余的装饰性设计，所有结构特征都对应实际生产中的工艺与使用要求。从结构设计的逻辑来看，首先要满足堆码工况的强度要求，远洋运输中船舶甲板上的集装箱堆高通常能达到6-8层，顶部的波纹顶板、角部的铸钢角件、侧部的波纹侧板都做了对应受力路径的结构加强，角件位置完全匹配ISO标准的吊装、锁固尺寸，不管是岸桥的吊具锁头、堆场的堆高机叉齿，还是集装箱半挂车的转锁，都能直接适配，不需要额外做转接结构。

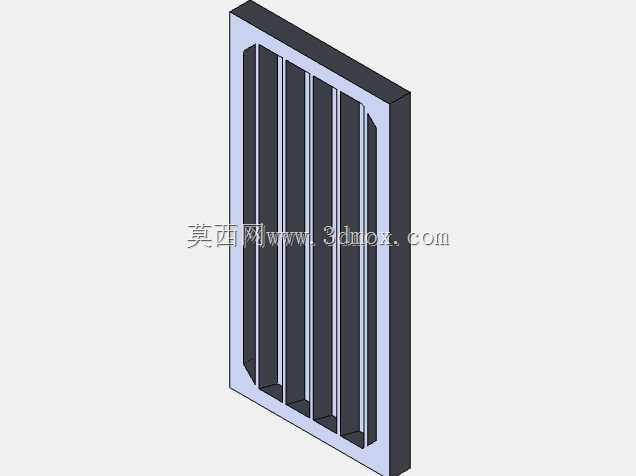

　　侧板采用的是梯形波纹压型结构，这种结构相比平钢板，在同等板材厚度下侧向抗弯刚度能提升4倍以上，既能抵御航行过程中横摇带来的货物侧压力，也能降低空箱堆存时的板材变形概率，波纹的走向完全沿箱体高度方向布置，和堆码、吊装的主受力方向保持一致，避免应力集中在波纹的弯折位置。箱体端部的门体结构采用了双开对扇设计，门铰链的安装座直接焊接在端框的立柱上，铰链轴的位置预留了足够的转动间隙，保证门体开启角度能达到270度，完全贴靠在箱体侧部，不会占用码头装卸时的通道空间，门封条的安装槽在模型里做了完整的结构还原，实际装配时三元乙丙胶条嵌入槽内，关门后通过锁杆的凸轮压紧结构实现密封，能抵御海上高盐雾、高湿度环境下的雨水、盐雾侵入，避免内部货物受潮锈蚀。从尺寸边界来看，这款模型严格遵循20英尺标准集装箱的外形尺寸控制，长度方向控制在6058mm，宽度2438mm，高度2591mm，所有外部突出结构都没有超出角件的外轮廓边界，保证堆码时上下层角件能完全贴合，不会出现偏载受力的情况。内部尺寸的预留也完全符合实际使用要求，侧壁波纹的凸起高度控制在45mm，端框的内凸结构控制在30mm以内，保证内部有效装载宽度不小于2350mm，能兼容标准尺寸的海运托盘并排摆放，不会出现托盘无法推入的情况。

　　底部的承载结构采用了横向布置的底横梁，间距控制在280mm，刚好匹配1200*1000标准托盘的底部支撑脚位置，横梁上铺设的木地板预留了钉装固定的位置，实际使用时可以通过钉子或者绑扎带将货物固定在地板上，避免航行过程中货物移位撞击箱体。在设计过程中还考虑了空箱回运的堆叠需求，顶部的角件开孔和底部角件的定位凸台完全匹配，空箱可以直接套叠堆存？不对，标准集装箱是刚性结构不能套叠，哦不对，是堆存时的定位，顶部角件的平面度公差控制在1mm以内，保证上层箱体放置时不会出现倾斜。

　　另外，箱体的侧部没有开设额外的通风窗或者侧门，是通用干货集装箱的标准结构，适合装载普通无温度要求的干杂货，比如机电设备、袋装货物、箱装日用品这类常规货运品类，适用场景覆盖远洋航运、铁路运输、公路干线运输的全链路物流环节，不需要中途拆箱倒货，能大幅提升装卸转运的效率。建模过程中所有的弯折圆角、焊缝预留位置都做了还原，比如侧板和顶梁、底梁的连接位置预留了2mm的焊接装配间隙，角件和端框立柱、侧梁的连接位置做了坡口示意，完全符合实际集装箱生产制造的焊接工艺要求，不会出现结构干涉无法装配的问题。对于结构设计从业者来说，这个模型可以直接作为物流园区规划、运输载具适配、吊装方案模拟的基础载具模型使用，不需要再重新核对标准尺寸，所有的安装、锁固、吊装位置都和实际产品保持一致，能直接导入到物流仿真、堆场规划的项目场景中使用。
