直径100毫米全向移动全景轮结构设计

项目分类:通用机械零部件 发布时间:2026-01-20 ID:1125642
  • 直径100毫米全向移动全景轮结构设计
  • 直径100毫米全向移动全景轮结构设计
  • 直径100毫米全向移动全景轮结构设计
  • 直径100毫米全向移动全景轮结构设计

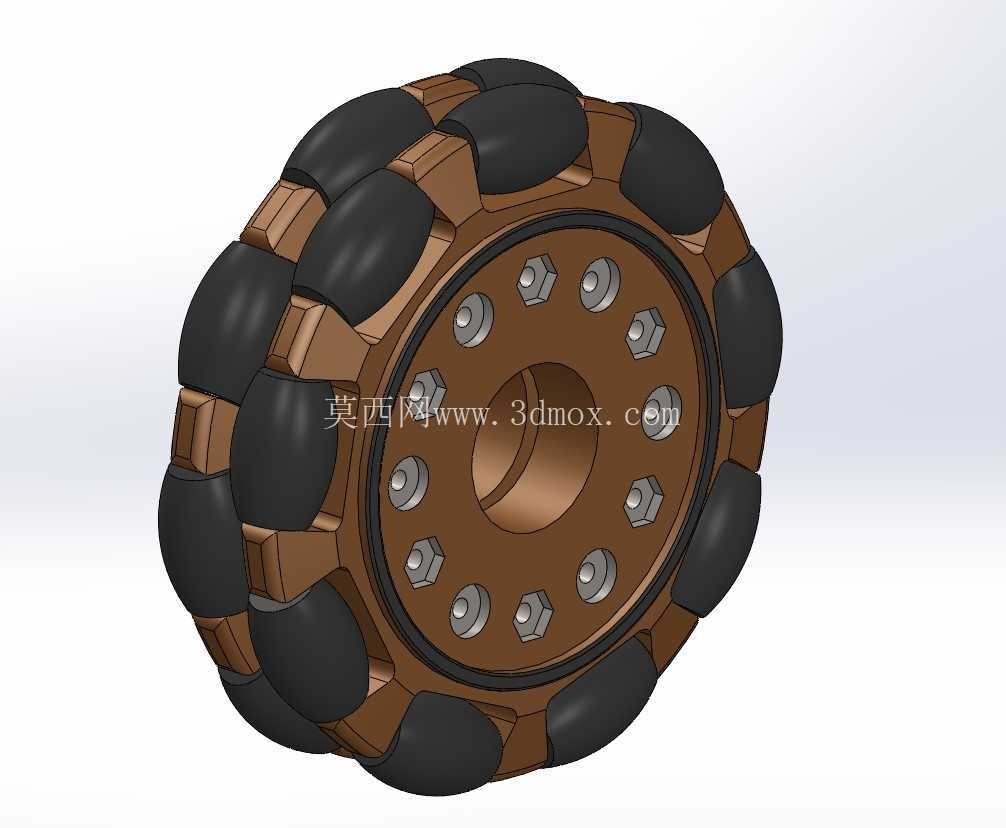

  在AGV仓储调度、服务机器人巡检、竞赛类移动机器人平台的行走机构选型中,全向轮的应用占比逐年提升,这类轮组无需额外设置转向舵机,仅通过不同轮组的转速差与转向配合,就能实现平面内任意方向的平移、原地旋转等动作,大幅缩小移动设备的转弯半径,适配狭窄通道内的作业需求。这款直径100毫米的全向轮,在结构设计阶段就瞄准中小负载移动平台的使用需求,轮体主体采用轮毂加外周分布式小辊轮的组合结构,轮毂部分设置均匀分布的螺栓安装位,中心预留标准轴孔,可直接适配常规直径的驱动输出轴,安装时无需额外定制转接法兰,能快速匹配市面上多数小型直流减速电机的输出端安装尺寸。

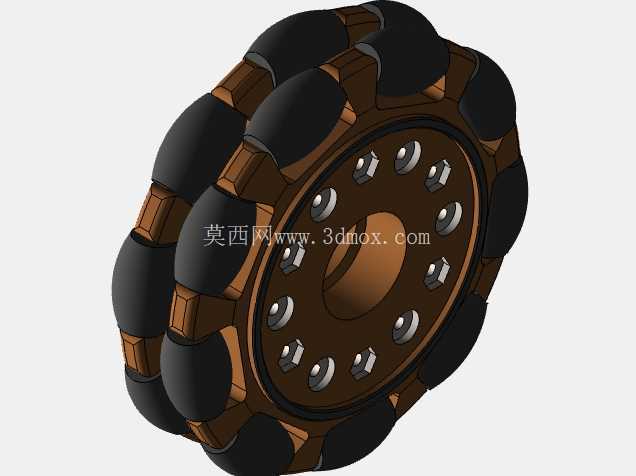

  外周的小辊轮采用鼓形轮廓设计,辊轮轴线与主轮轴线呈固定夹角排布,每个小辊轮都可绕自身轴线自由转动,当主轮沿自身轴线方向转动提供前进或后退的驱动力时,接触地面的小辊轮可通过自身转动抵消侧向的滑动摩擦力,避免轮组与地面发生滑动摩擦,既降低行走过程中的动力损耗,也能减少轮面橡胶的非正常磨损,延长轮组的实际使用寿命。辊轮外层包覆高摩擦系数的橡胶材质,在环氧地坪、瓷砖、短绒地毯等常见室内地面都能保持足够的抓地力,避免急启急停时出现打滑丢步的问题,保证移动平台的行走定位精度。

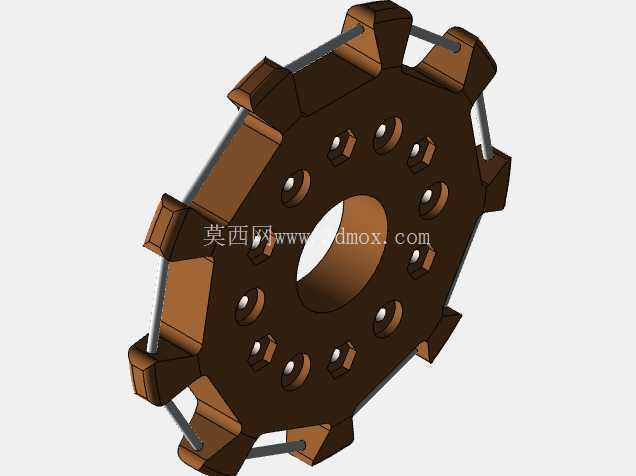

  轮毂部分的结构设计做了针对性的减重优化,在保证螺栓安装位、轴孔配合位结构强度的前提下,去除了非受力区域的多余材料,既降低轮组自身的转动惯量,让驱动电机的启停响应更灵敏,也能控制整体重量,减少移动平台的无效负载。在安装边界的考量上,这款轮组的轴向厚度控制在适配小型移动底盘的范围内,轮组安装后外周不会超出底盘侧边的常规防护边界,无需额外为轮组设置突出的防护结构,同时轮组的安装孔位采用圆周均布设计,可兼容不同角度的安装固定需求,不管是三轮布局、四轮布局的全向移动平台,都能通过调整安装角度实现预期的移动效果。从实际使用场景来看,这类100毫米直径的全向轮,单轮负载能力可满足10公斤以内的移动平台使用需求,适合桌面级教学机器人、小型仓储分拣AGV、餐厅送餐服务机器人等设备的行走机构搭建,在设计建模过程中,每个小辊轮的安装轴位、轮毂的螺栓沉孔深度都做了精确的尺寸匹配,避免实际装配时出现辊轮卡滞、螺栓突出轮面的问题,主轮的转动同轴度也做了公差约束,保证轮组高速转动时不会出现明显的径向跳动,减少行走过程中的震动与噪音。

  不同于传统的麦克纳姆轮需要严格按照特定角度安装才能实现全向移动,这类全景轮的安装容错率更高,对底盘框架的加工精度要求相对更低,适合非专业加工条件下的机器人原型搭建,同时轮组的小辊轮采用模块化安装设计,单个辊轮出现磨损后可单独拆卸更换,无需更换整个轮组,降低后期的维护成本。在结构强度校核上,轮毂的受力筋位置对应每个小辊轮的安装支点,可将地面传递的冲击力均匀分散到整个轮毂结构上,避免局部应力集中导致的轮毂开裂问题,轴孔位置设计了键槽配合位,可通过平键传递扭矩,避免驱动轴与轮孔之间出现打滑空转的情况,保证动力传递的可靠性。
