全向移动麦克纳姆轮结构设计

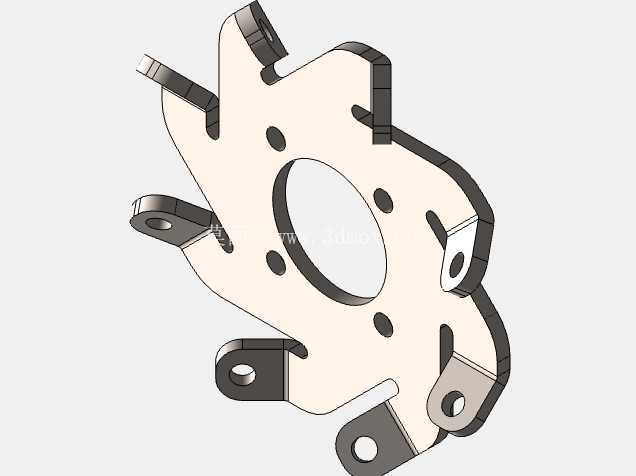

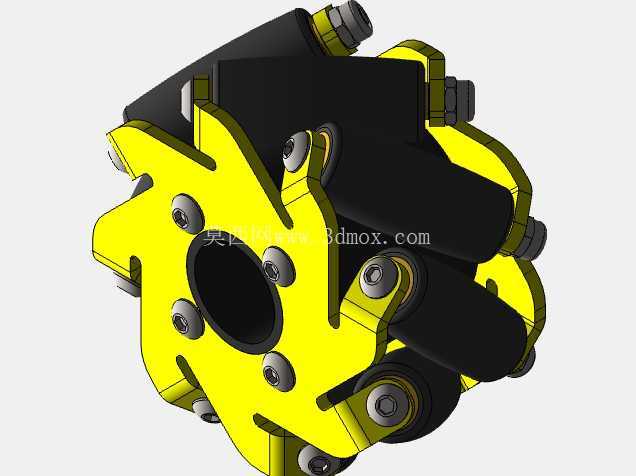

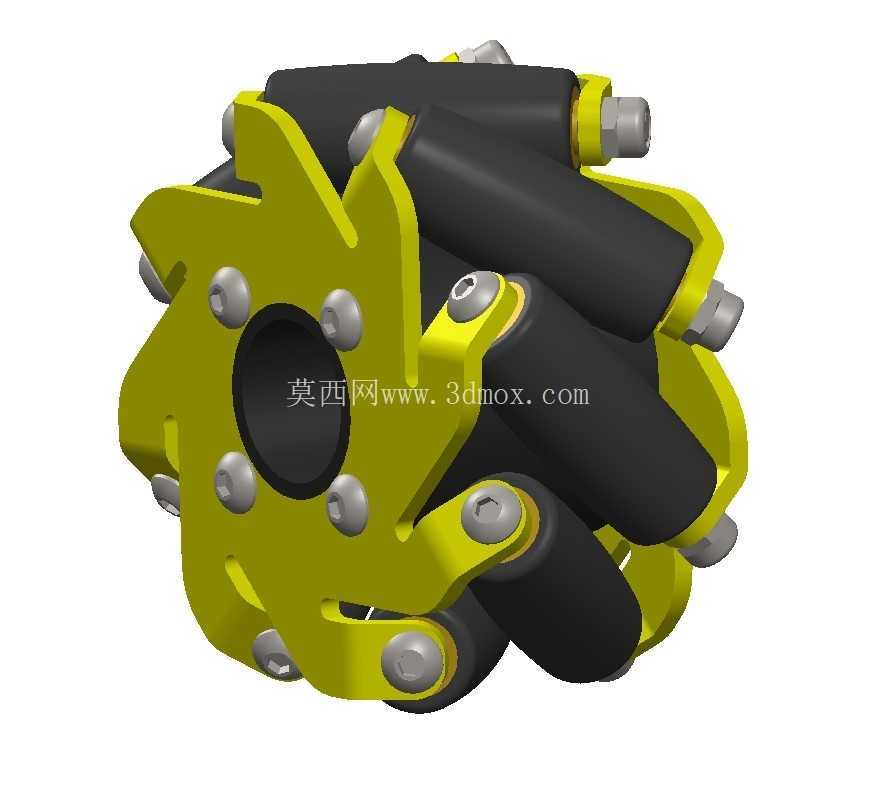

　　在AGV仓储转运车、全向移动巡检机器人、窄空间作业平台这类对移动灵活性要求极高的设备开发中，行走轮组的选型直接决定了整机的运动边界，麦克纳姆轮正是为解决传统轮组无法实现零半径转向、横向平移、斜向移动等特殊运动需求而设计的核心行走部件。这套轮组采用中心轮毂加周向分布式辊子的经典布局，中心轮毂为辐条式星形结构，既保证了整体结构强度，又通过辐条间的镂空设计降低了轮组自重，减少转动惯量对驱动电机的负载冲击。

　　轮毂中心设置标准安装孔位，孔位周边预留了与驱动轴法兰对接的定位止口，安装时可通过止口快速完成轮组与驱动输出轴的同轴定位，避免装配后出现轮组跳动、偏磨的问题，轮毂上的紧固孔位采用均匀圆周排布，适配常用的法兰连接尺寸，可直接匹配多数中小功率伺服减速电机的输出法兰，无需额外设计转接件。周向排布的辊子是麦克纳姆轮实现全向移动的核心，每个辊子的轴线与轮毂主轴线呈固定夹角，辊子自身可绕自身轴线自由转动，当多个麦克纳姆轮按特定方式组合安装在设备底盘上时，通过控制不同轮组的转速差与转向，即可合成任意方向的运动矢量，无需传统轮组所需的转向机构，就能实现设备在狭小空间内的任意姿态移动，特别适合仓储货架间的窄通道作业、精密设备旁的微调对位这类传统轮组难以胜任的场景。

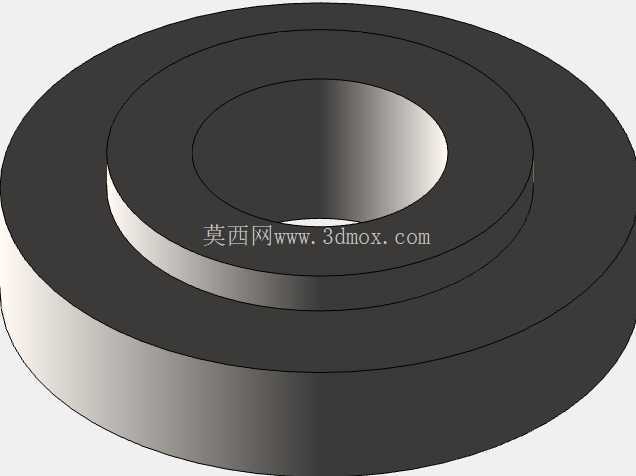

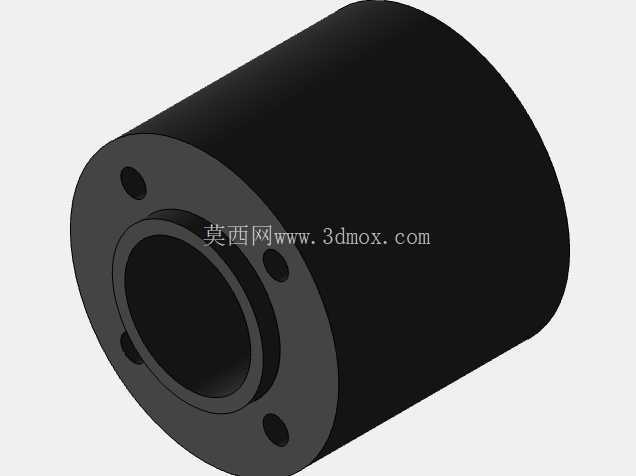

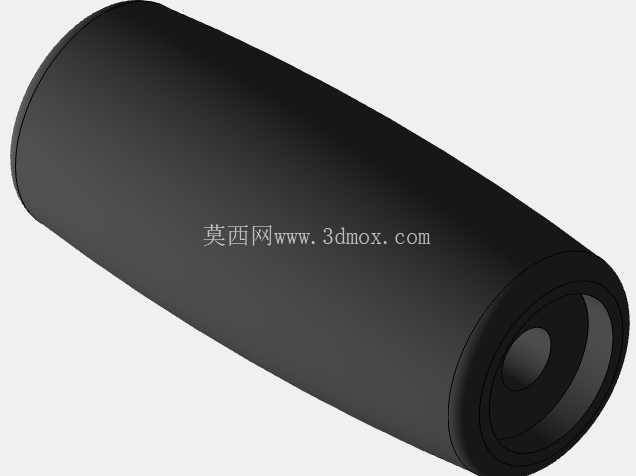

　　辊子外层采用高耐磨聚氨酯材质包覆，既具备足够的摩擦系数保证行走时不打滑，又能缓冲地面不平整带来的振动，降低设备运行时的噪音，辊子两端通过销轴与轮毂支架铰接，铰接位置设置了耐磨衬套，可长期承受径向载荷而不出现松旷，同时铰接处的密封结构可阻挡粉尘、碎屑进入转动副，延长轮组在工业车间环境下的使用寿命。在设计过程中，需要严格控制每个辊子的轮廓包络面与轮毂理论圆周的重合度，保证轮组转动时所有辊子的外轮廓始终形成连续的圆周面，避免行走时出现高低起伏的颠簸感，同时要校核每个辊子的受力角度，确保轮组在正向行走、横向移动、斜向行进时，载荷都能均匀分配到接触地面的2-3个辊子上，避免单个辊子受力过大出现过早损坏。

　　安装边界方面，这套轮组的轴向宽度比同直径普通脚轮更大，设计底盘安装位时需要预留足够的侧向空间，同时要注意轮组安装后辊子最外端与底盘侧板、线缆支架等周边部件的安全间隙，避免轮组转动时辊子与周边结构发生剐蹭；轮组的安装面到辊子最外端的径向尺寸决定了底盘的最小离地间隙，设计时需要结合设备的整体通过性要求，匹配对应的轮组直径，避免离地间隙过小导致设备过坎时卡滞。从实际应用反馈来看，这类麦克纳姆轮对地面平整度有一定要求，过于粗糙或存在明显凸起缝隙的地面会加剧辊子的磨损，因此更适合在环氧地坪、平整水泥地面的室内场景使用，在进行整机结构设计时，还需要结合轮组的载荷参数匹配对应功率的驱动电机，同时在控制程序中做好不同轮组的运动解算，才能充分发挥麦克纳姆轮的全向移动优势。
