绞车用锻造工艺优化型曲柄结构

在矿山井下牵引、船舶系泊、小型起重设备的手动操作端，曲柄作为人力输入扭矩的核心传力构件，其结构强度、握持手感与安装适配性直接决定整套绞盘机构的操作可靠性与作业效率。这款经过结构优化的绞车曲柄，核心受力部件全部采用锻造工艺成型，从毛坯根源规避了铸件内部气孔、缩松带来的应力断裂风险，能够适配1kN-5kN额定牵引力的中小型手动绞盘使用场景，覆盖户外应急牵引、仓储轻型货物移位、小型船舶岸基固定等多类实际作业工况。

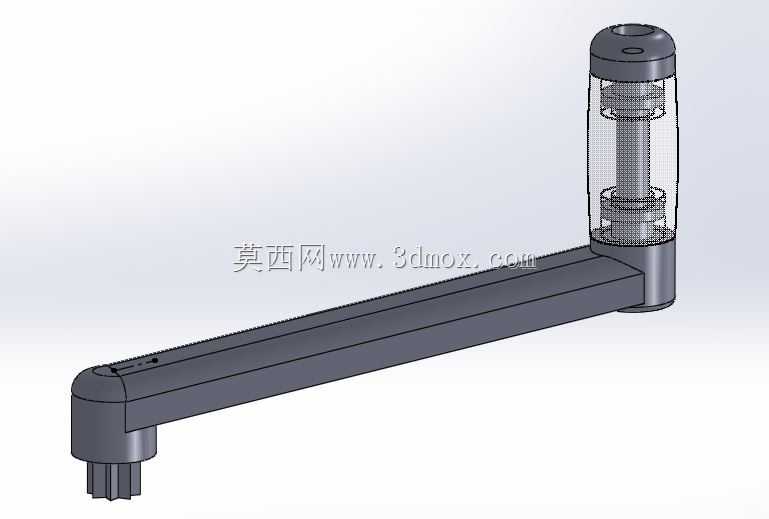

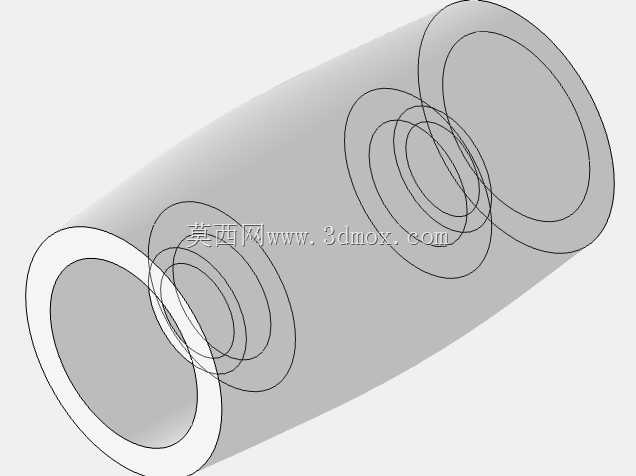

从实际功能特性来看，该曲柄采用长力臂直杆搭配立式握持套筒的结构布局，力臂长度经过扭矩匹配计算，在成年人单手握持施加200N左右切向力的状态下，可在输出端传递足够的启动扭矩，克服绞盘卷筒初始静摩擦阻力与负载牵引阻力，同时避免力臂过长导致的操作空间占用过大、力臂过短带来的操作费力问题。立式握持套筒采用双层嵌套结构，外层为防滑握持面，内层与芯轴之间设置转动间隙，操作过程中握持部分可随施力角度自适应转动，减少手掌与握持面之间的滑动摩擦，长时间连续操作不会出现局部磨伤的问题。

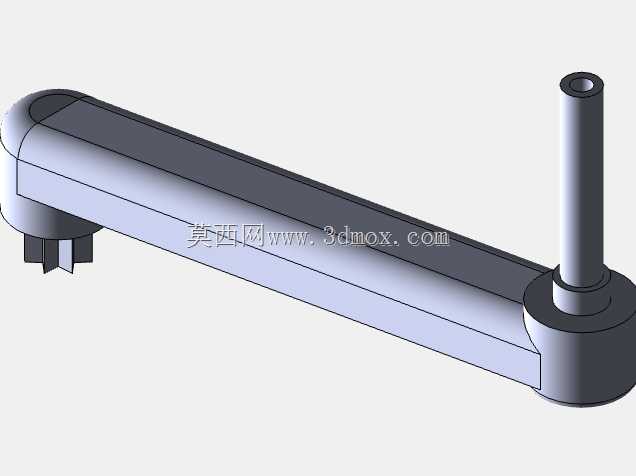

结构设计层面，曲柄的力臂杆身采用等强度矩形截面设计，从握持端到动力输出端截面平滑过渡，在保证整体抗弯、抗扭强度的前提下尽可能削减非受力区域的材料余量，降低构件自身重量，减少操作过程中的无效负载。动力输出端采用花键轴连接结构，与绞盘端的输入轴配合时可实现周向均匀受力，避免平键连接带来的应力集中问题，同时花键配合段设置轴向定位台阶，安装到位后可通过端部卡簧实现轴向固定，防止操作过程中曲柄脱出引发安全事故。杆身与握持套筒、输出轴的连接位置全部采用大圆角过渡结构，消除直角连接带来的应力集中点，在承受瞬时冲击载荷（比如牵引负载卡滞瞬间的人力冲击）时，不会在连接位置出现断裂失效。

安装边界方面，该曲柄的输出花键参数适配常规中小型手动绞盘的输入轴规格，安装时仅需保证绞盘端面与曲柄定位台阶的贴合间隙不超过0.1mm，花键配合面涂抹少量润滑脂即可完成装配，操作过程中曲柄的回转半径覆盖范围内无其他突出构件干涉，握持套筒的高度符合成年人立姿操作的人体工学尺寸，操作时手臂自然伸展即可完成整周回转施力，无需刻意抬臂或弯腰调整姿态。锻造毛坯成型后，所有受力面经过去应力退火处理，再进行机加工保证配合尺寸精度，表面做发黑防锈处理，可适应户外潮湿、多粉尘的作业环境，长期使用不会出现表面锈蚀导致的转动卡滞问题。

不同于常规焊接式曲柄的焊缝易开裂、铸件曲柄易断裂的问题，该优化结构的曲柄通过锻造工艺提升材料内部纤维连续性，力臂杆身的材料纤维方向与受力弯曲方向垂直，大幅提升交变载荷下的疲劳寿命，经过万次回转操作测试后，连接位置无裂纹产生，握持套筒的转动副无明显磨损松旷，能够满足高频次、重载冲击的实际使用需求。在配套绞盘选型时，仅需核对输入轴的花键参数与安装端面的轴向间隙，无需额外加工适配结构即可直接替换原有老旧曲柄，降低设备维护的配件更换成本。
