二战回天载人鱼雷艇内部结构三维数模

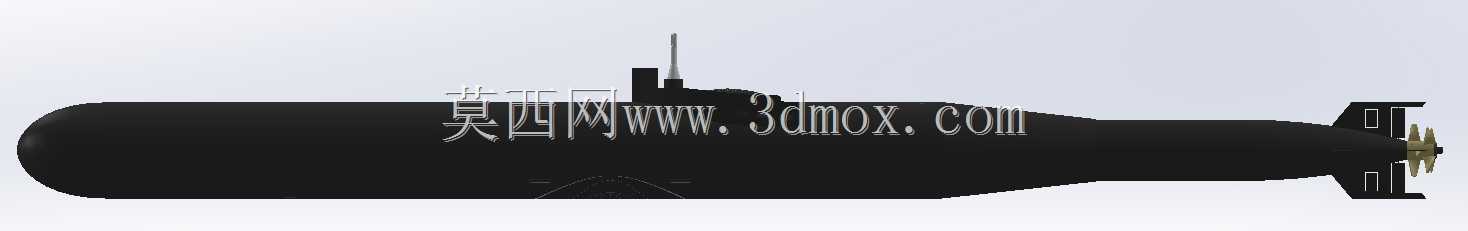

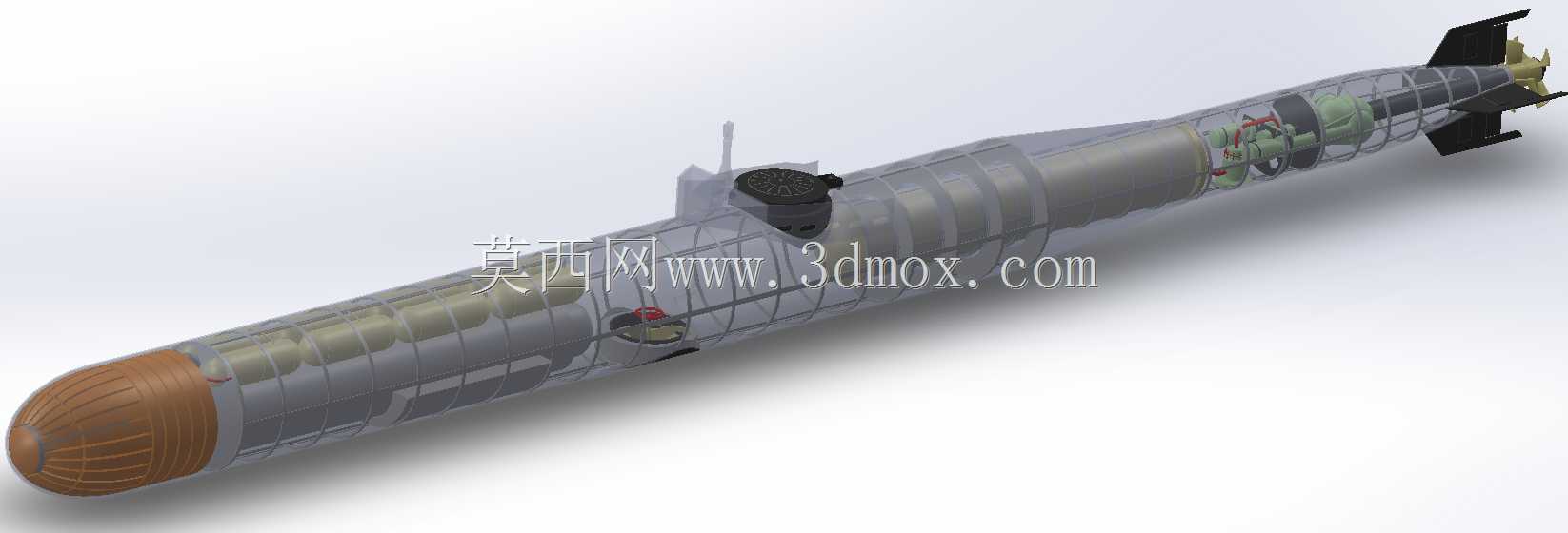

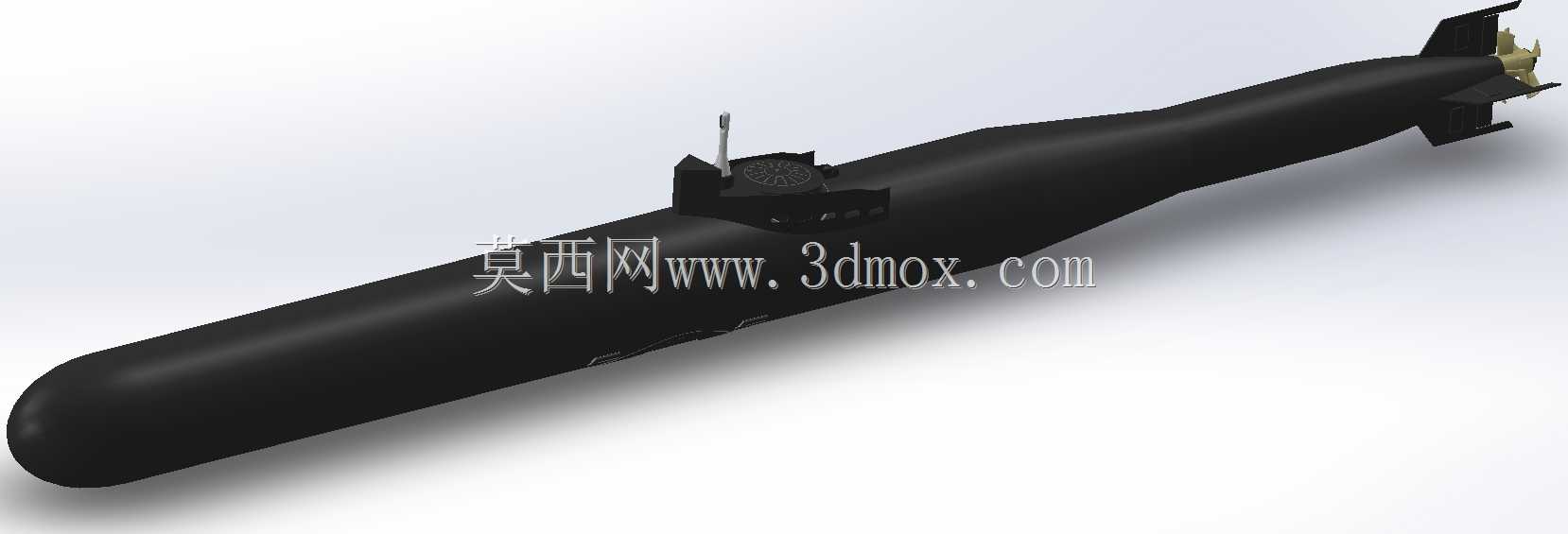

　　该三维数模完整还原了二战末期日本海军使用的回天载人鱼雷艇的全结构细节，采用半剖视的建模呈现方式，可清晰观察艇体内部的动力舱段、操控舱段、战斗部舱段以及尾部推进组件的布局关系，对于研究二战时期特殊海战装备的结构设计逻辑、载人潜航器的早期构型演化具备较高的参考价值。从实际应用场景来看，这类装备属于二战后期特殊作战需求下的产物，设计初衷是依托潜艇搭载，在接近敌方舰艇编队后释放，由乘员操控直航撞击目标，本质是在常规鱼雷基础上加装载人操控模块，提升鱼雷的末端命中精度，弥补当时鱼雷制导技术不足的缺陷。

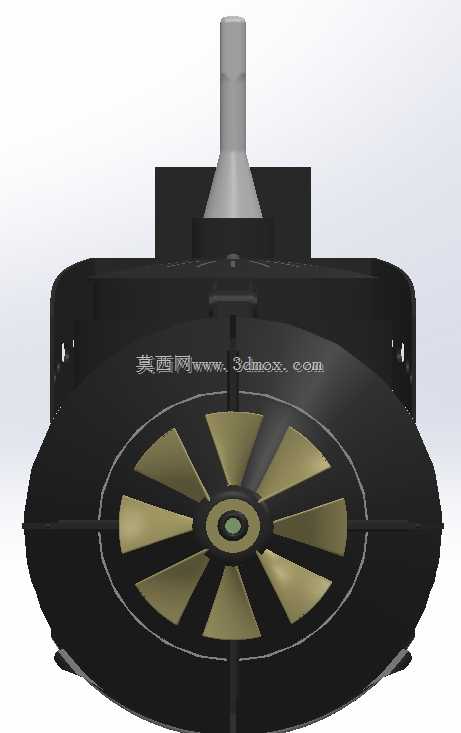

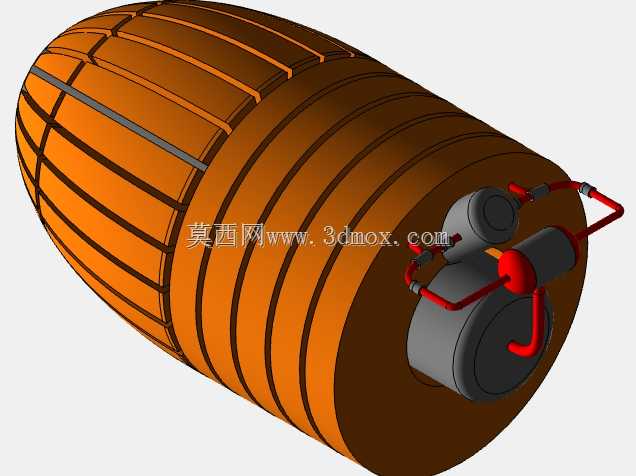

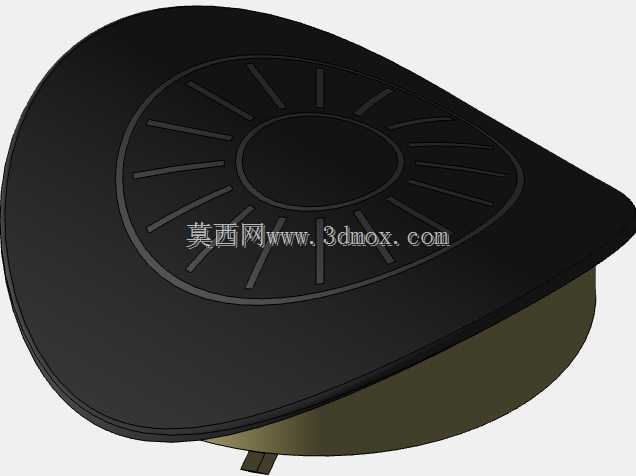

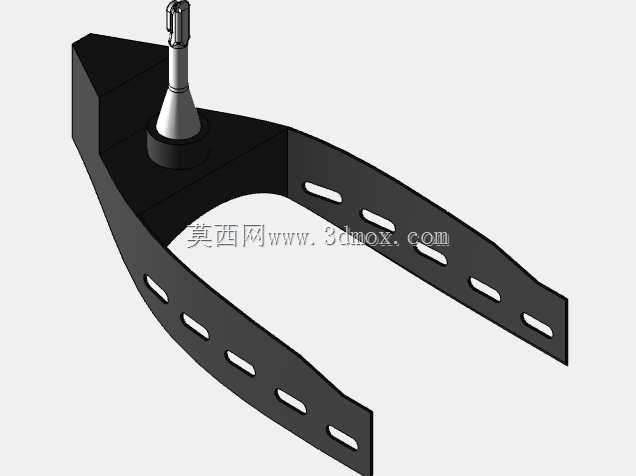

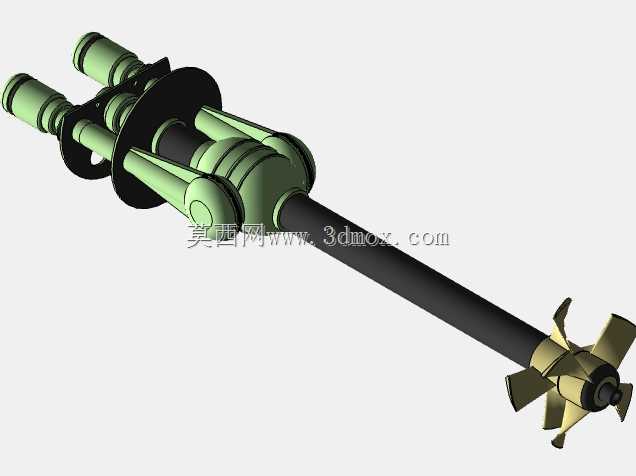

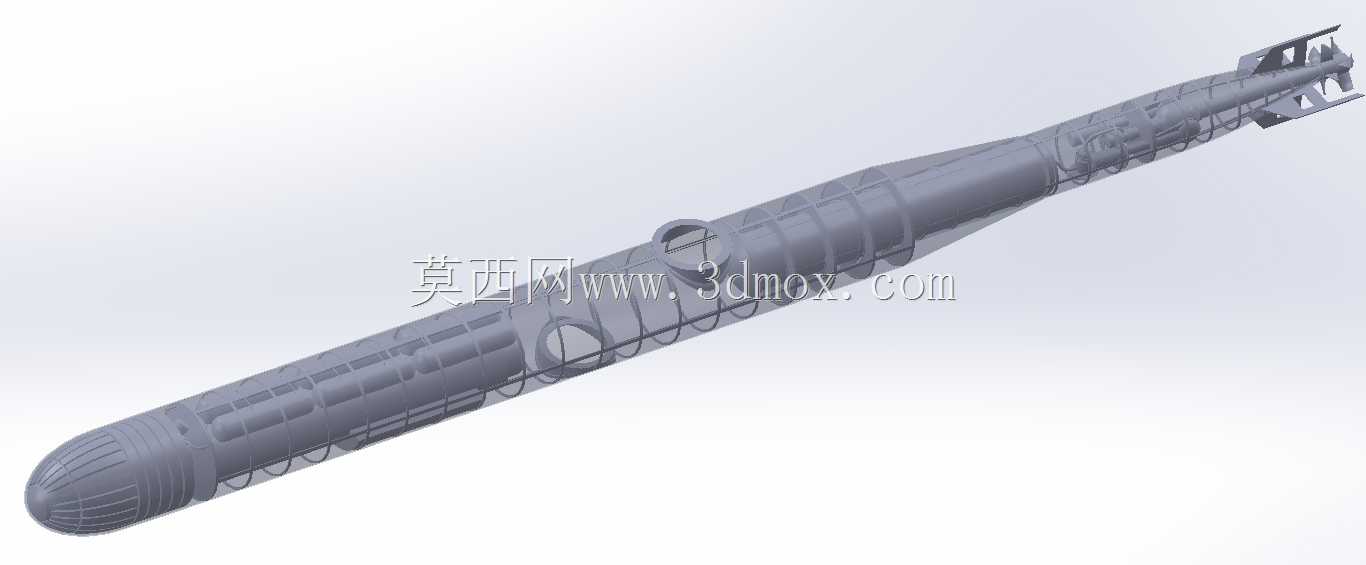

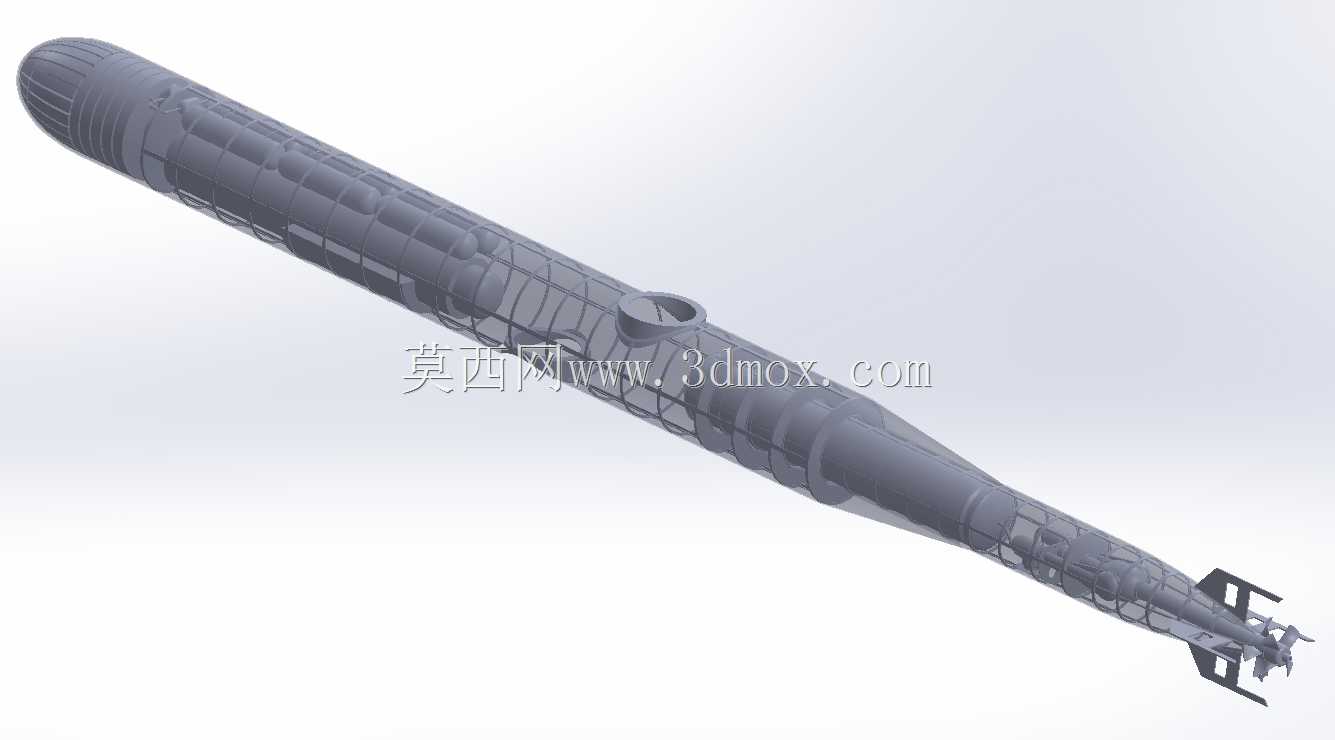

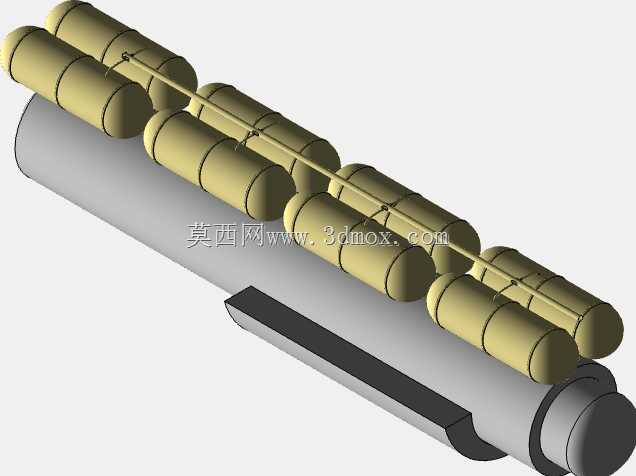

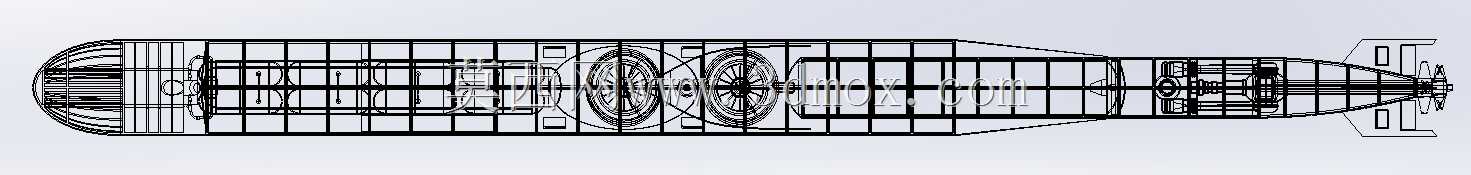

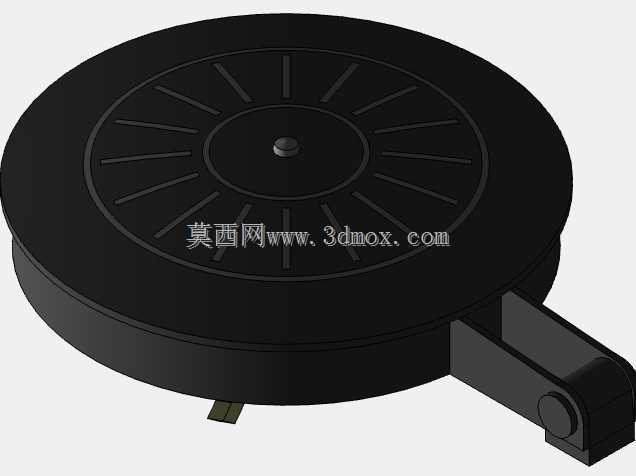

　　从功能特性层面拆解，模型完整呈现了艇体的分段式结构：艇艏为大直径战斗部舱段，采用钝头线型设计，外部包覆木质整流结构，可降低航行过程中的艏部兴波阻力，同时为内部装药提供足够的安装空间；紧邻战斗部的是乘员操控舱，模型中还原了舱内的操控台、观瞄装置以及乘员站位的空间边界，操控舱顶部设置了可开合的出入舱口与小型指挥塔围壳，围壳上集成了潜望镜结构，满足乘员在近水面航行时的观测需求；操控舱往后依次是能源舱、动力舱段，模型中清晰呈现了舱内的管路排布、动力组件的安装固定方式，以及各舱段之间的舱壁分隔结构，可直观看到不同功能舱段的空间分配比例；艇尾部分还原了螺旋桨推进组件、十字形尾舵结构，尾舵的舵面铰接结构、传动轴的密封结构都做了细节还原，能清晰看到动力输出到螺旋桨的传动路径。

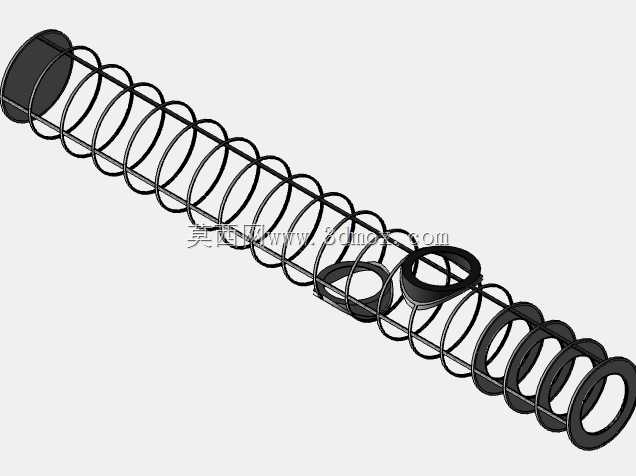

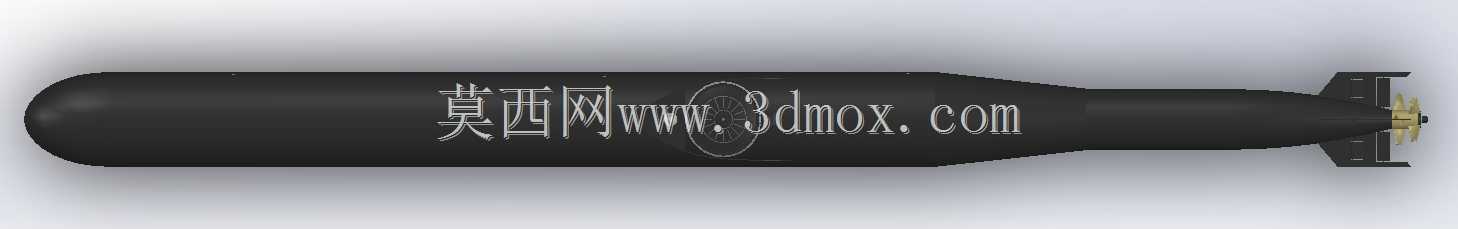

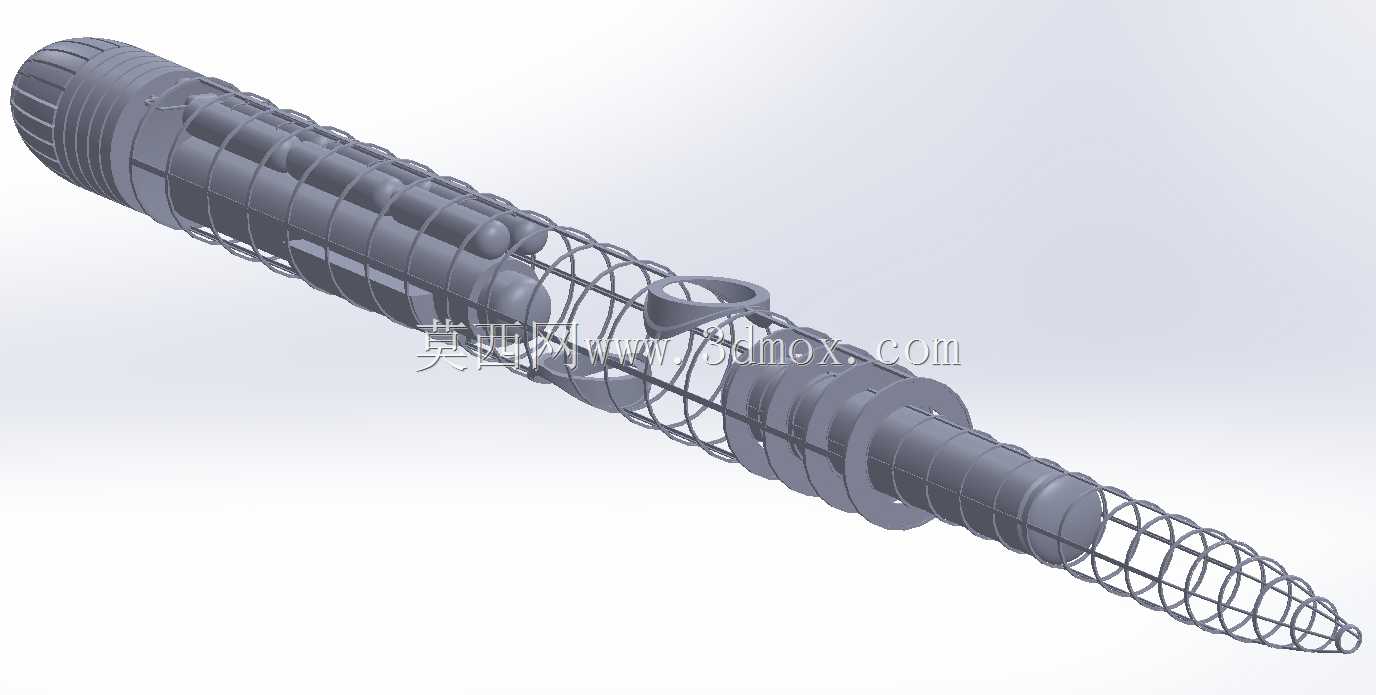

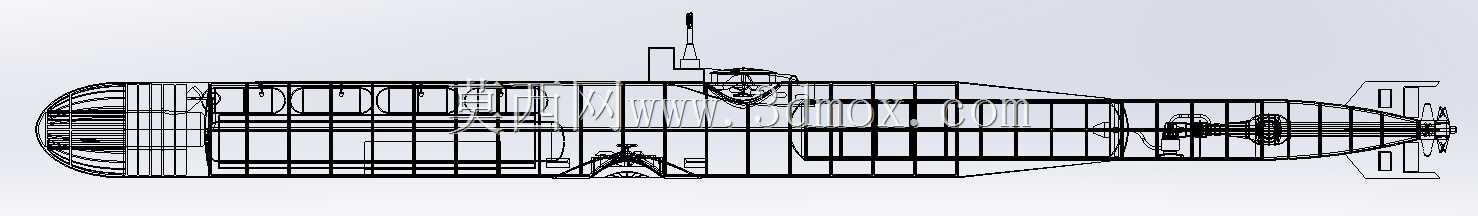

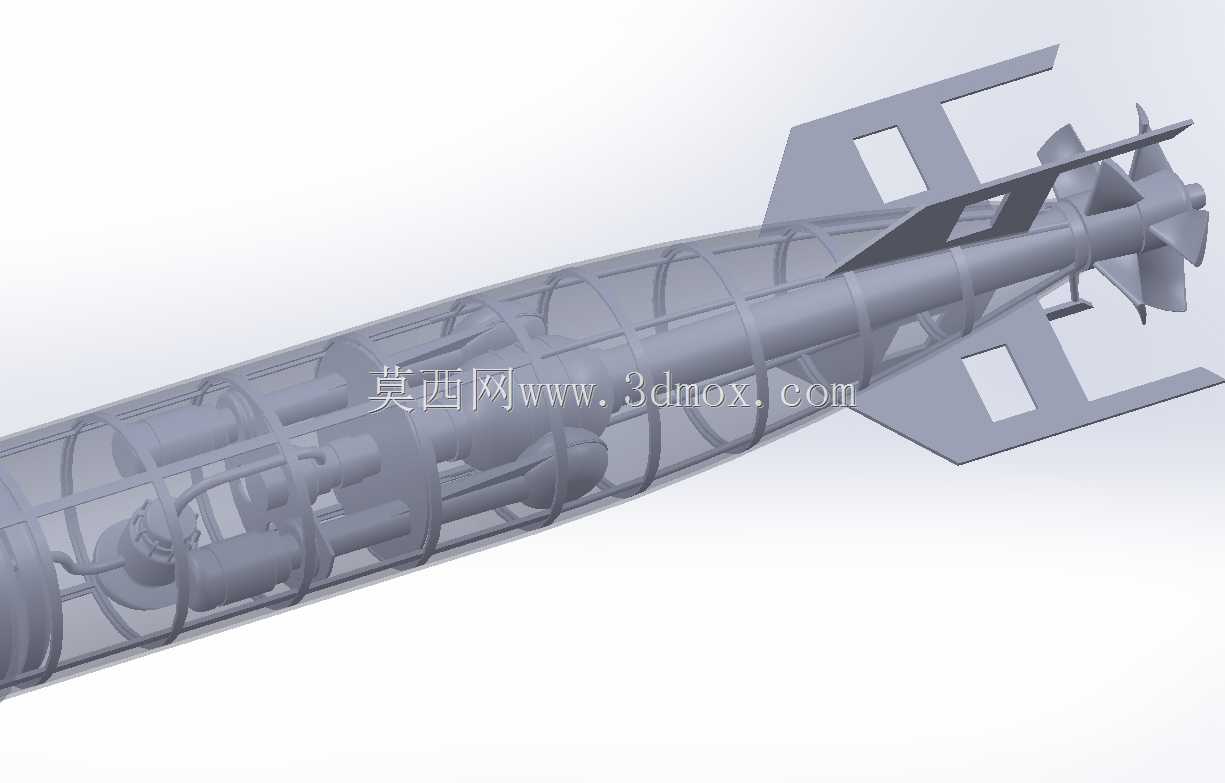

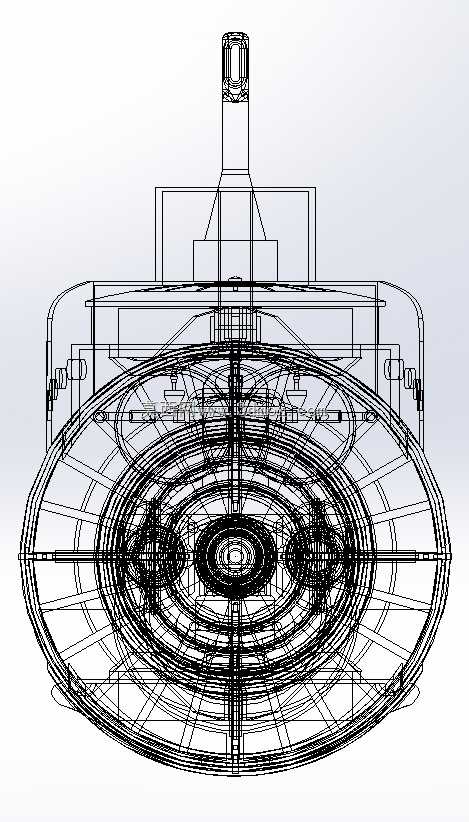

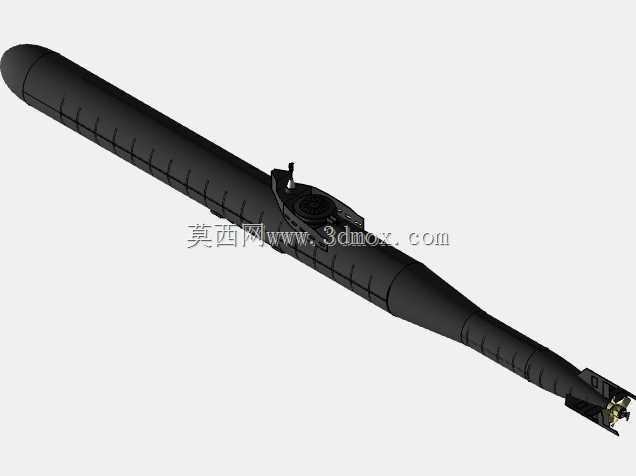

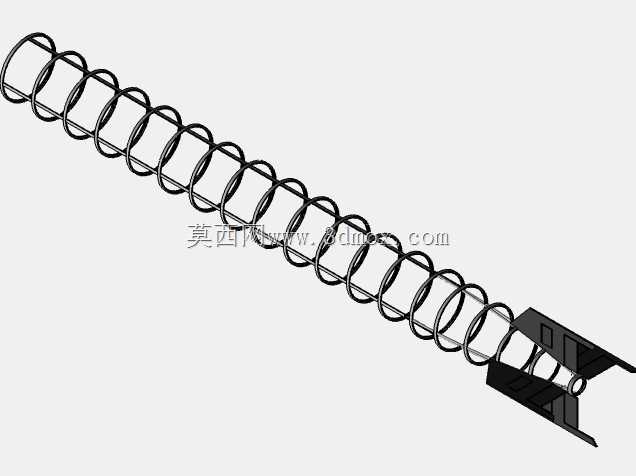

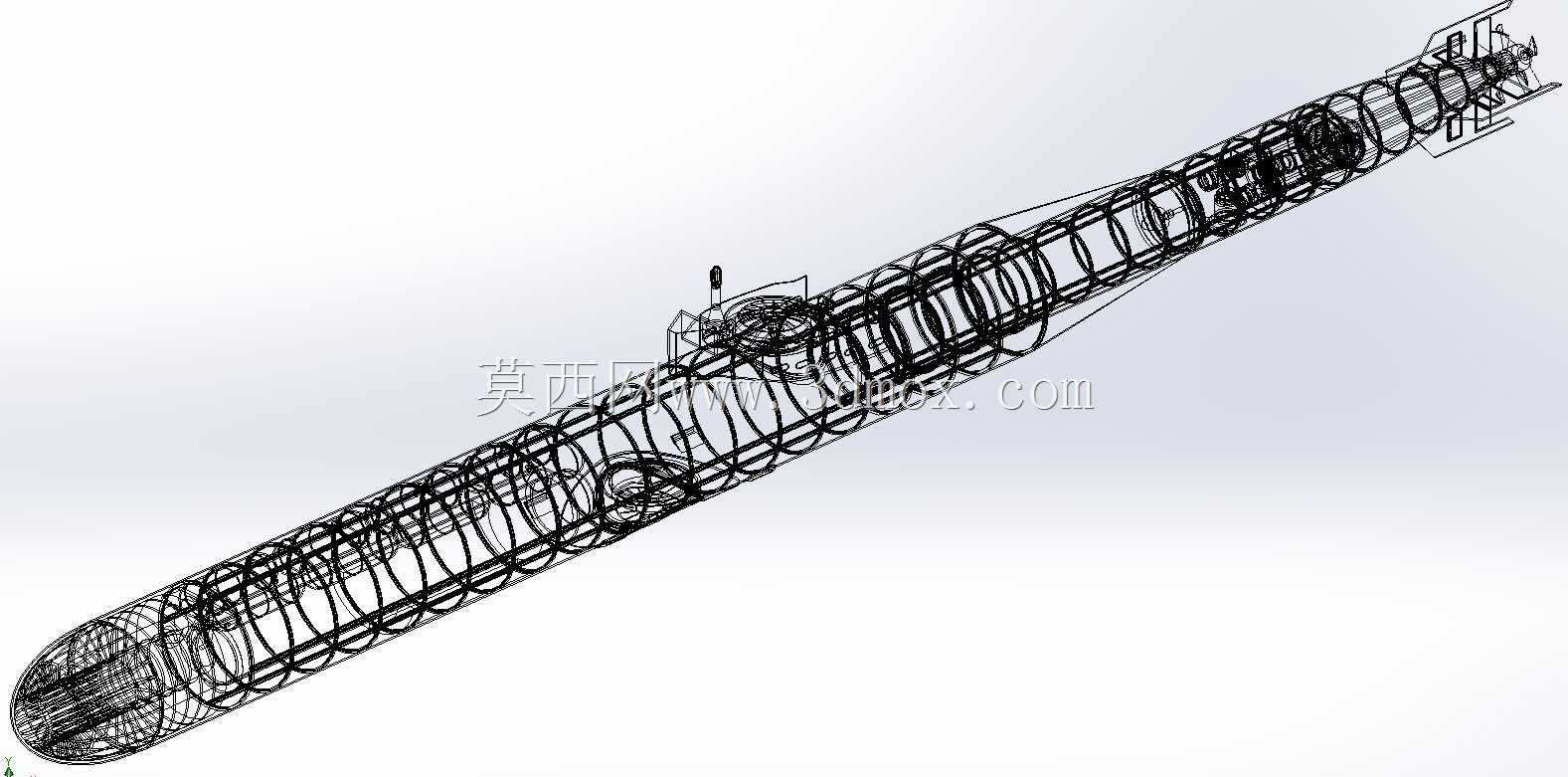

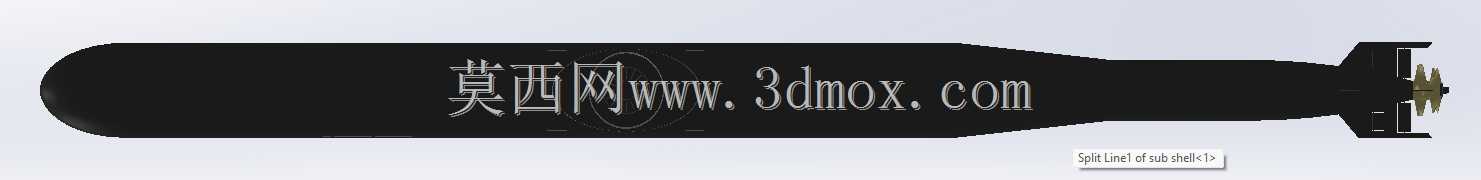

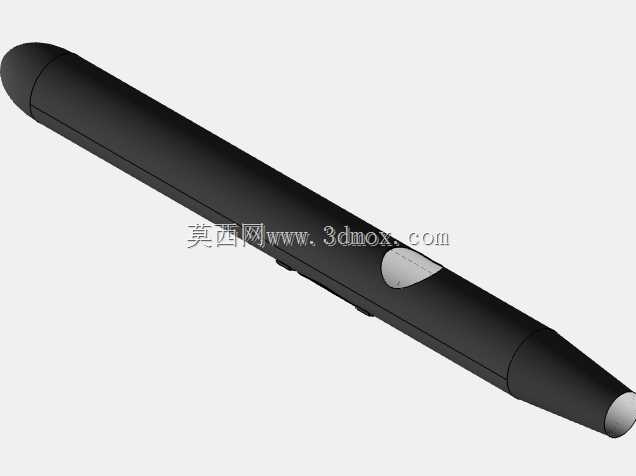

　　从设计思路来看，该装备的整体构型是在传统航空鱼雷的基础上放大尺寸，中段插入载人操控舱段，整体线型保持了鱼雷的细长回转体特征，最大程度降低水下航行阻力，艇体外壳采用框架式蒙皮结构，模型中半剖部分清晰展示了内部的环形肋骨、纵向加强筋的排布方式，这类骨架结构在保证艇体结构强度的前提下，尽可能降低了整体自重，提升有效载荷占比。从外形尺寸与安装边界来看，该型潜航器整体为细长回转体构型，艇体直径沿轴向变化平缓，仅在指挥塔围壳位置有局部凸起，尾舵展开后超出艇体最大直径的尺寸可通过模型直接量取，这类尺寸参数对于复刻搭载母艇的挂载接口、开展潜航器流体仿真分析都具备参考意义；模型中各舱段的连接法兰位置、设备安装基座的接口尺寸都做了等比例还原，可直接用于结构干涉检查、装配工艺模拟，也可作为近现代海战装备科普展陈的数字化素材，为相关题材的仿真演示、结构教学提供精准的三维数据支撑。

　　在建模细节处理上，该数模对不同材质的部件做了区分：艇艏木质整流罩的纹理、金属艇壳的蒙皮接缝、尾部螺旋桨的叶型曲面、内部管路的走向都做了精细化还原，没有出现结构错位、曲面破面的问题，各运动部件的铰接关系、装配约束都符合实际机械结构逻辑，可直接用于爆炸视图制作、结构拆解演示，帮助结构设计从业者理解早期载人潜航器的空间布局逻辑，也能为现代小型潜航器的舱段布局设计提供历史构型参考。
