布兰德纳E-300涡轮喷气发动机结构

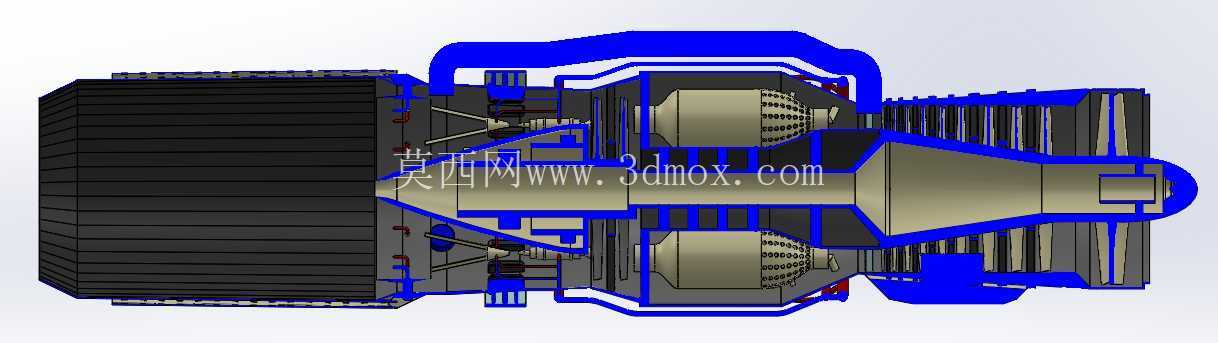

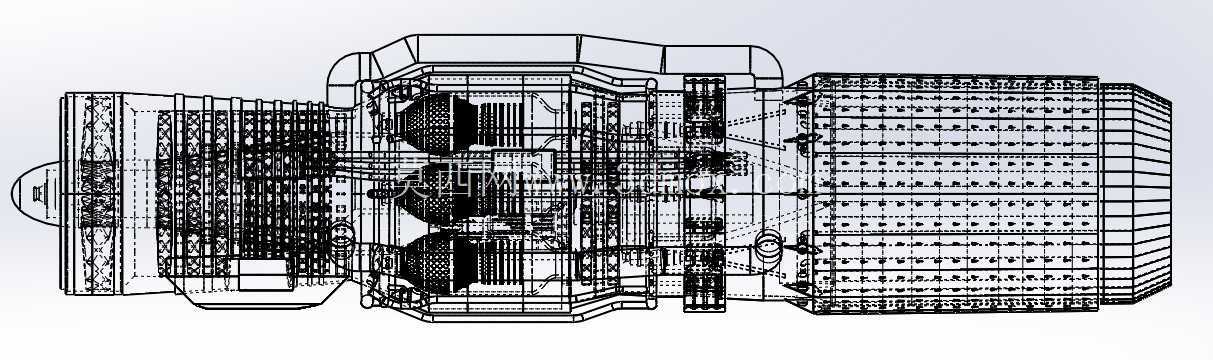

　　这款涡轮喷气动力装置主要适配轻型喷气式战斗机的动力需求，作为单发轻型战机的核心动力输出单元，需要在高亚音速飞行工况下维持稳定的推力输出，同时满足前线战机简易维护、快速部署的使用要求，适配短距起降、近距空中支援等典型作战场景的动力特性需求。从结构设计逻辑来看，该动力装置采用九级轴流压气机搭配环形燃烧室的布局，轴流压气机的逐级增压设计能够在有限的发动机径向尺寸内实现较高的增压比，环形燃烧室则可以让燃油与高压空气充分混合燃烧，提升燃烧效率同时缩短燃烧室轴向长度，压缩整台发动机的总长，适配轻型战机紧凑的机身安装空间。两级轴流涡轮的设计能够精准匹配压气机的做功需求，将燃气的热能与压力能高效转化为旋转机械能驱动压气机运转，

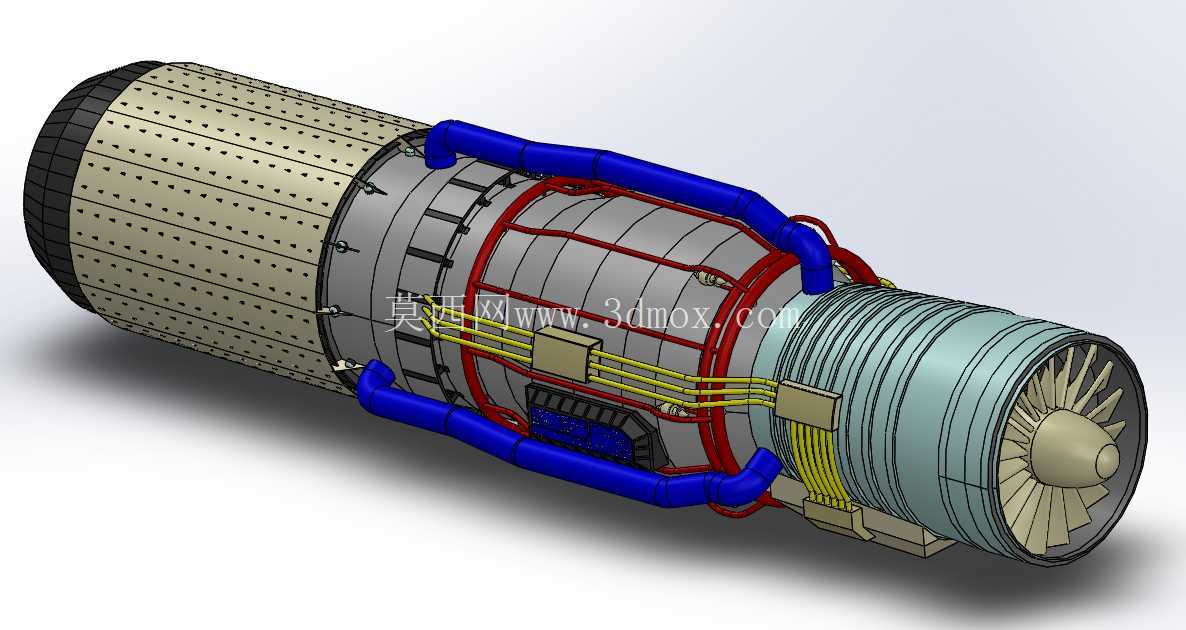

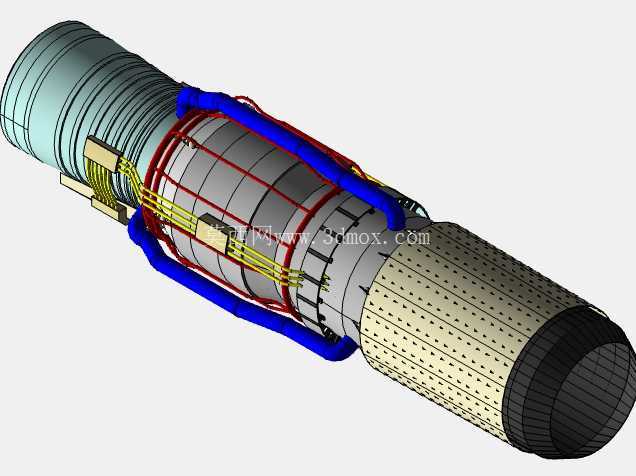

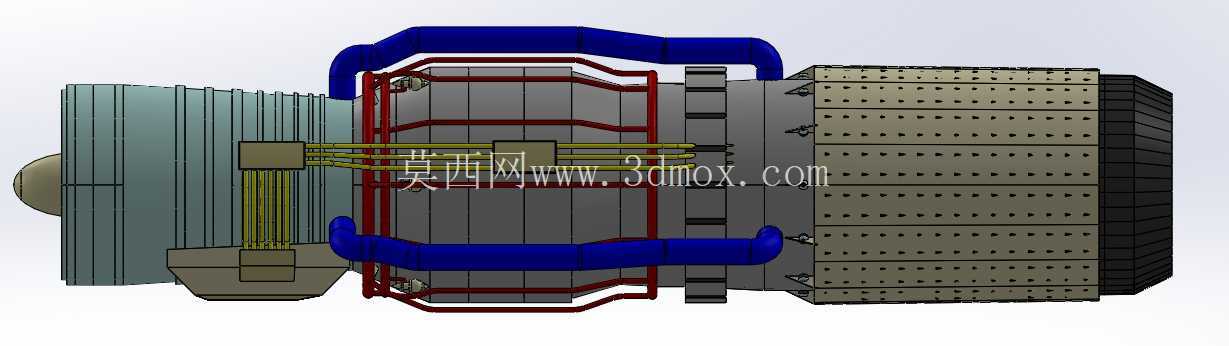

　　同时剩余的燃气能量通过尾喷管高速排出产生推力，6:1的再热总压比设计能够让加力工况下的推力输出满足战机短时加速、爬升的动力需求。从安装边界尺寸来看，整台发动机总长控制在4300毫米，最大直径840毫米，干重860公斤，这个尺寸参数能够适配轻型战机后机身的发动机舱布局，不需要对机身结构做过度的加宽加长设计，降低战机整体的气动阻力与结构重量。外部管路布局采用沿机匣周向分层布置的设计，蓝色的外部主管路承担燃油、滑油的输送功能，黄色的分支管路对应各部位的引气、传感信号传输需求，管路固定采用卡箍与支架结合的方式，能够承受战机机动飞行时的振动载荷，避免管路出现疲劳破损。机匣部分采用分段式拼接结构，不同段分别对应压气机、燃烧室、涡轮单元体，

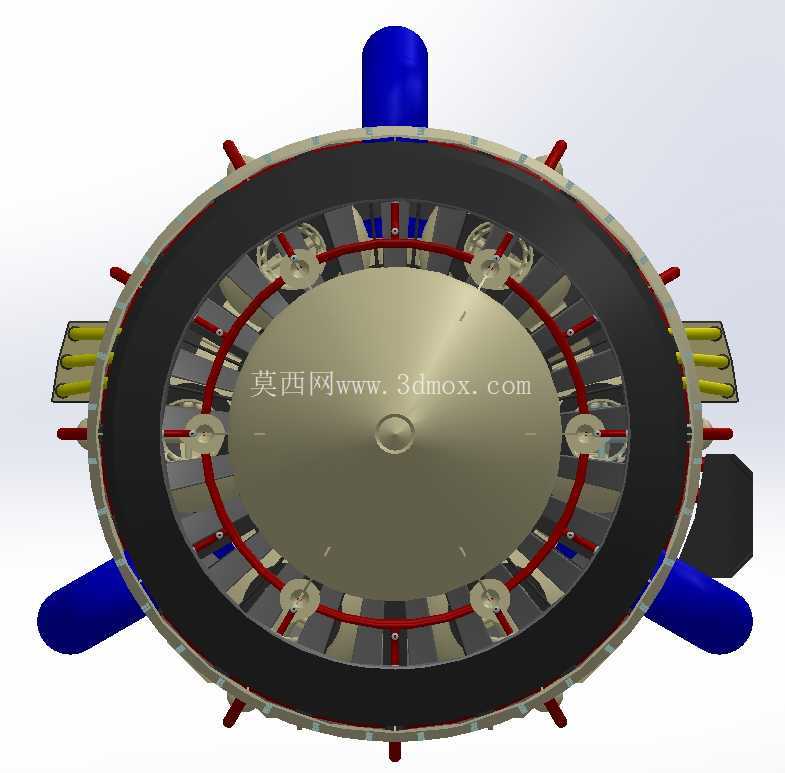

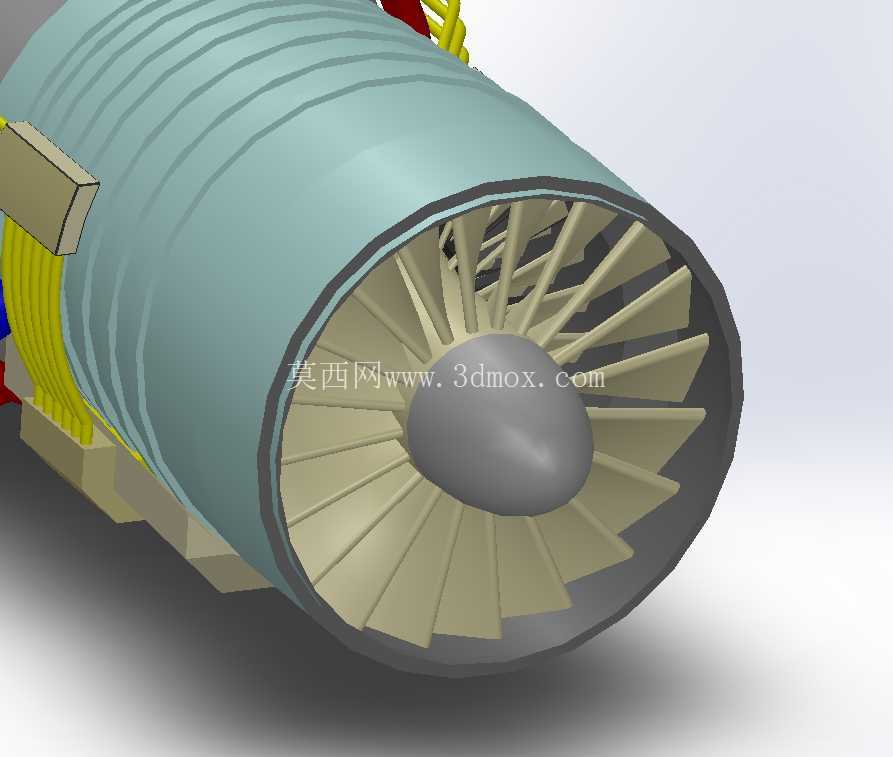

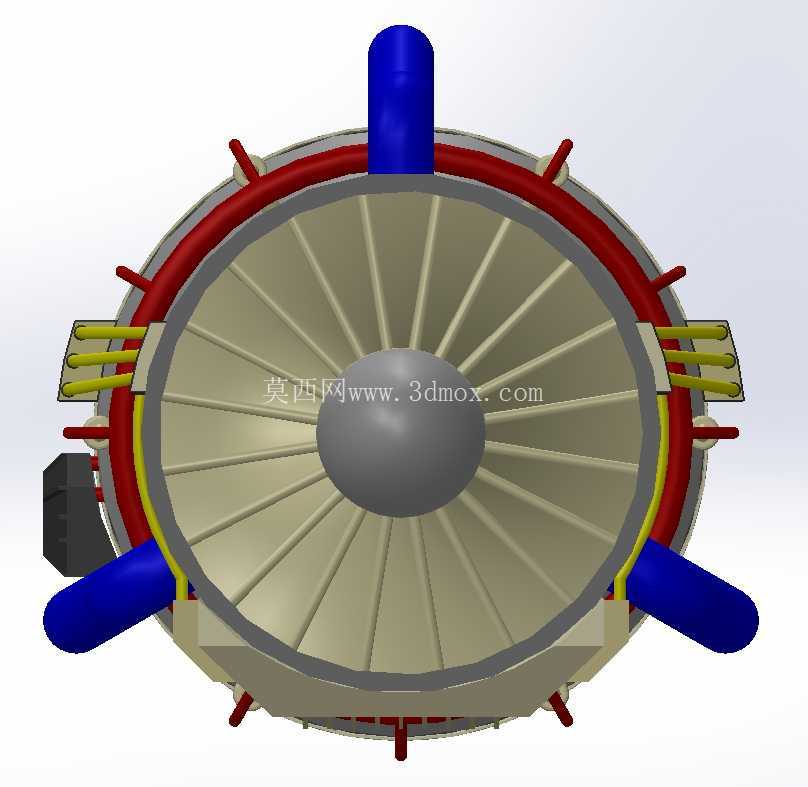

　　这种单元体设计能够让地勤人员在前线机场快速更换故障单元，不需要将整台发动机返厂大修，大幅缩短维护周期，提升战机的出动率。进气端与压气机机匣采用带密集小孔的隔热衬套设计，能够隔绝压气机工作时产生的热量传递到机身结构，避免机身蒙皮出现过热损伤，尾喷管端的涡轮导向器与工作叶片采用耐高温合金材料，能够承受加力工况下的高温燃气冲刷，保证长时间工作的结构强度。该动力装置的推力输出特性经过针对性调校，非加力工况下能够维持战机的巡航飞行需求，降低燃油消耗提升航程，加力状态下32.4kN的最大推力能够让战机在短时间内完成加速、跃升机动，满足空中格斗、快速突防的战术需求，3.310的推重比在同级别早期涡喷发动机中处于较好水平，能够为轻型战机提供充足的动力冗余。
