奥尔德姆耦合

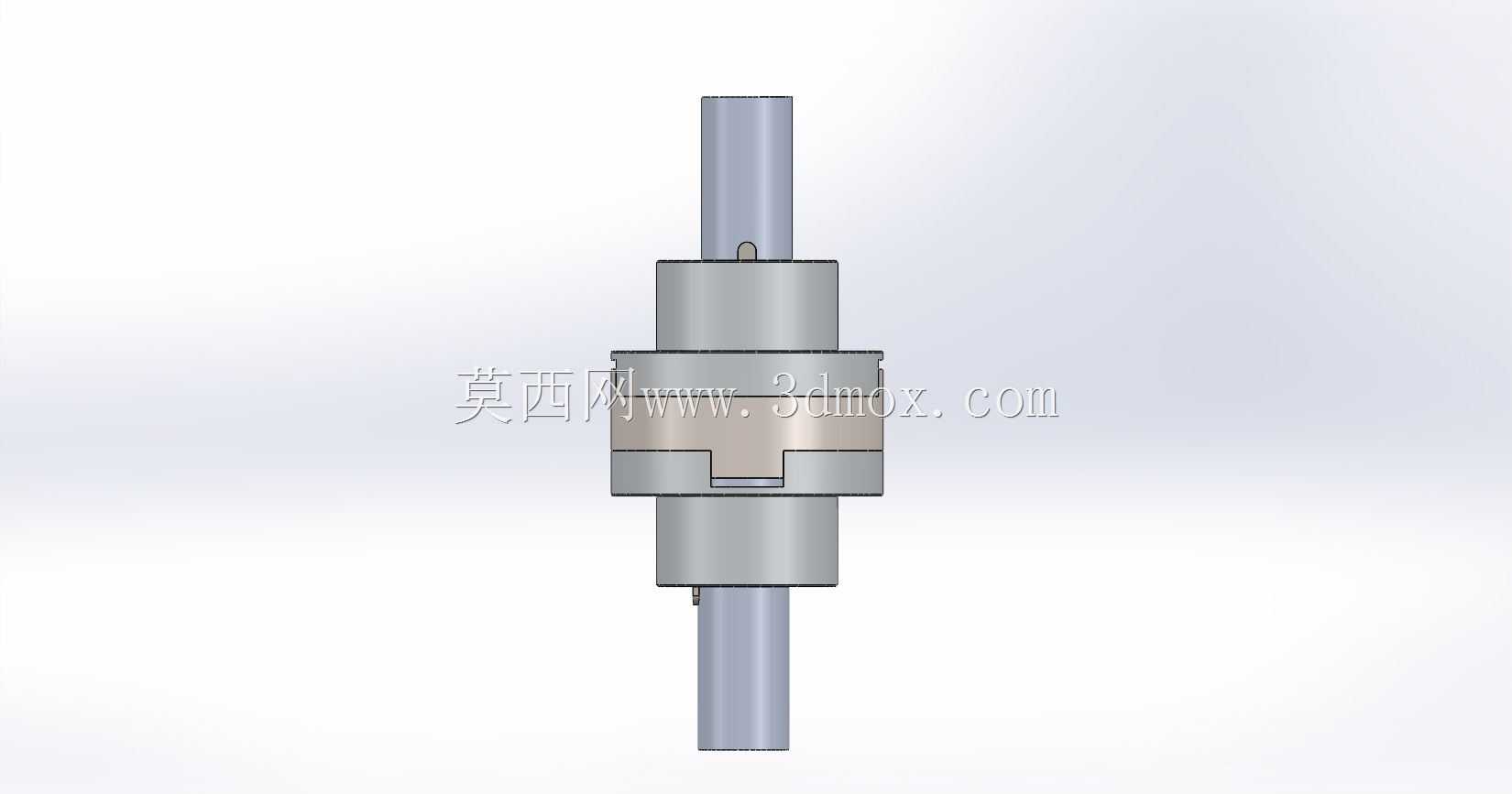

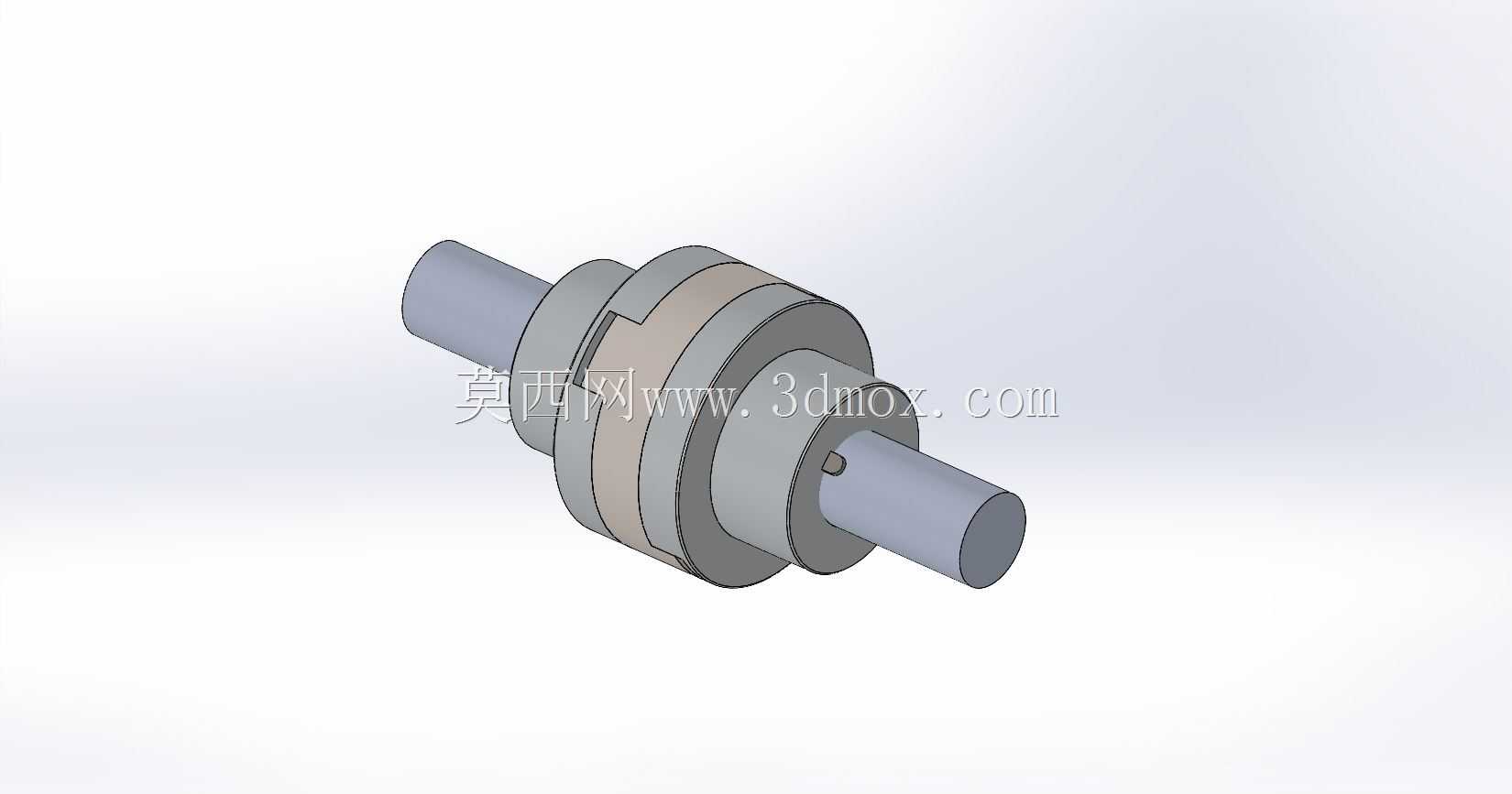

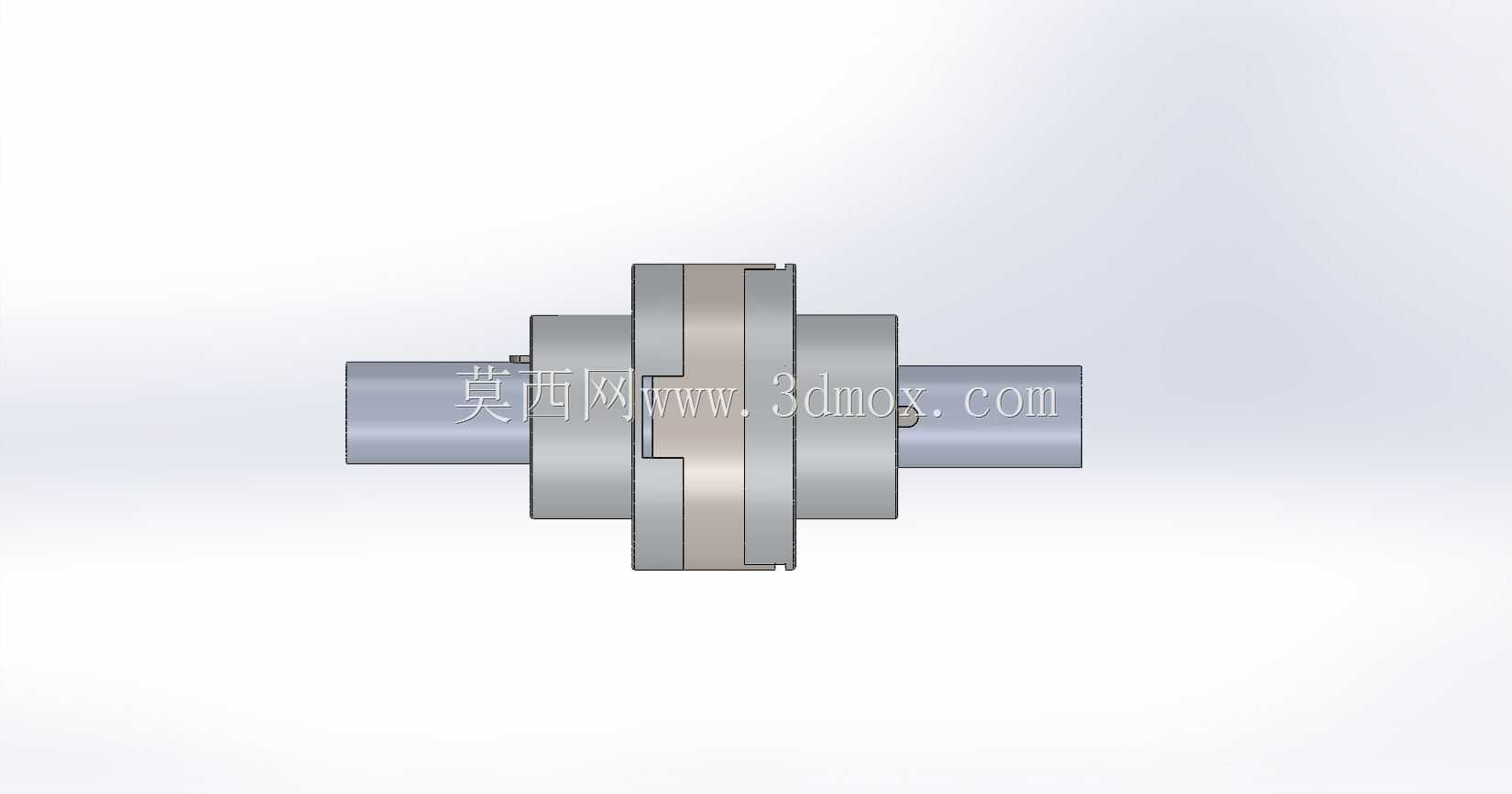

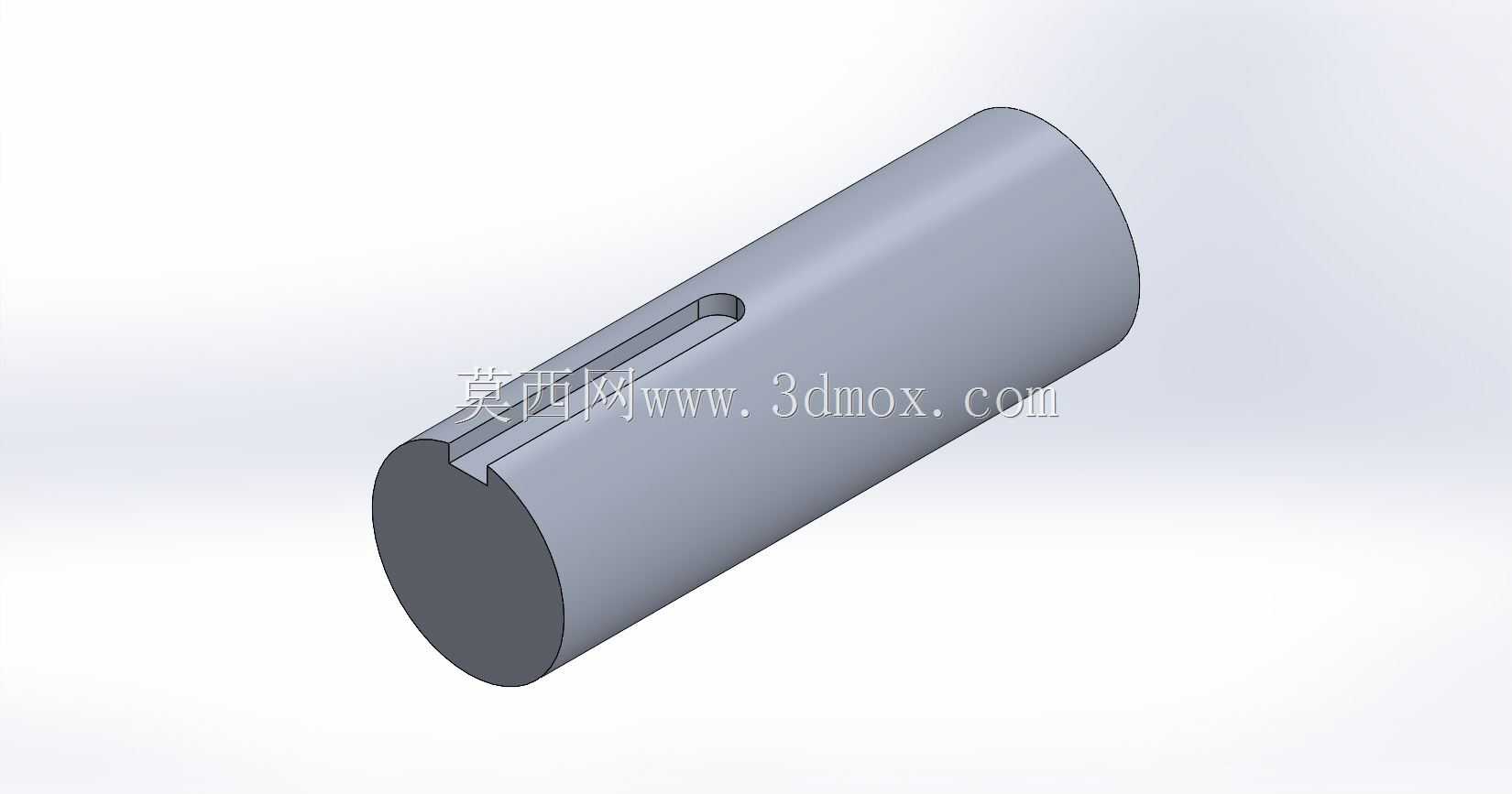

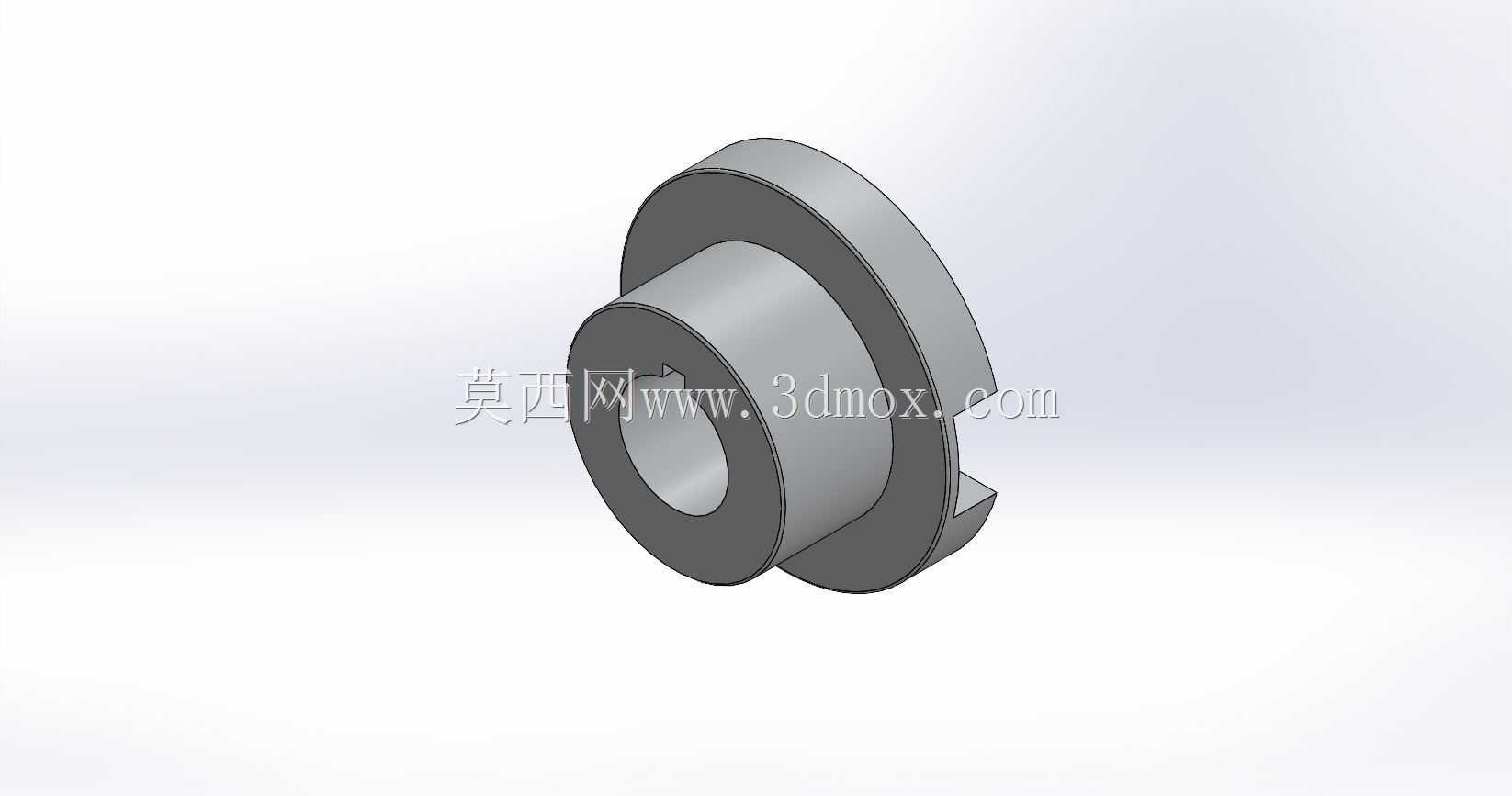

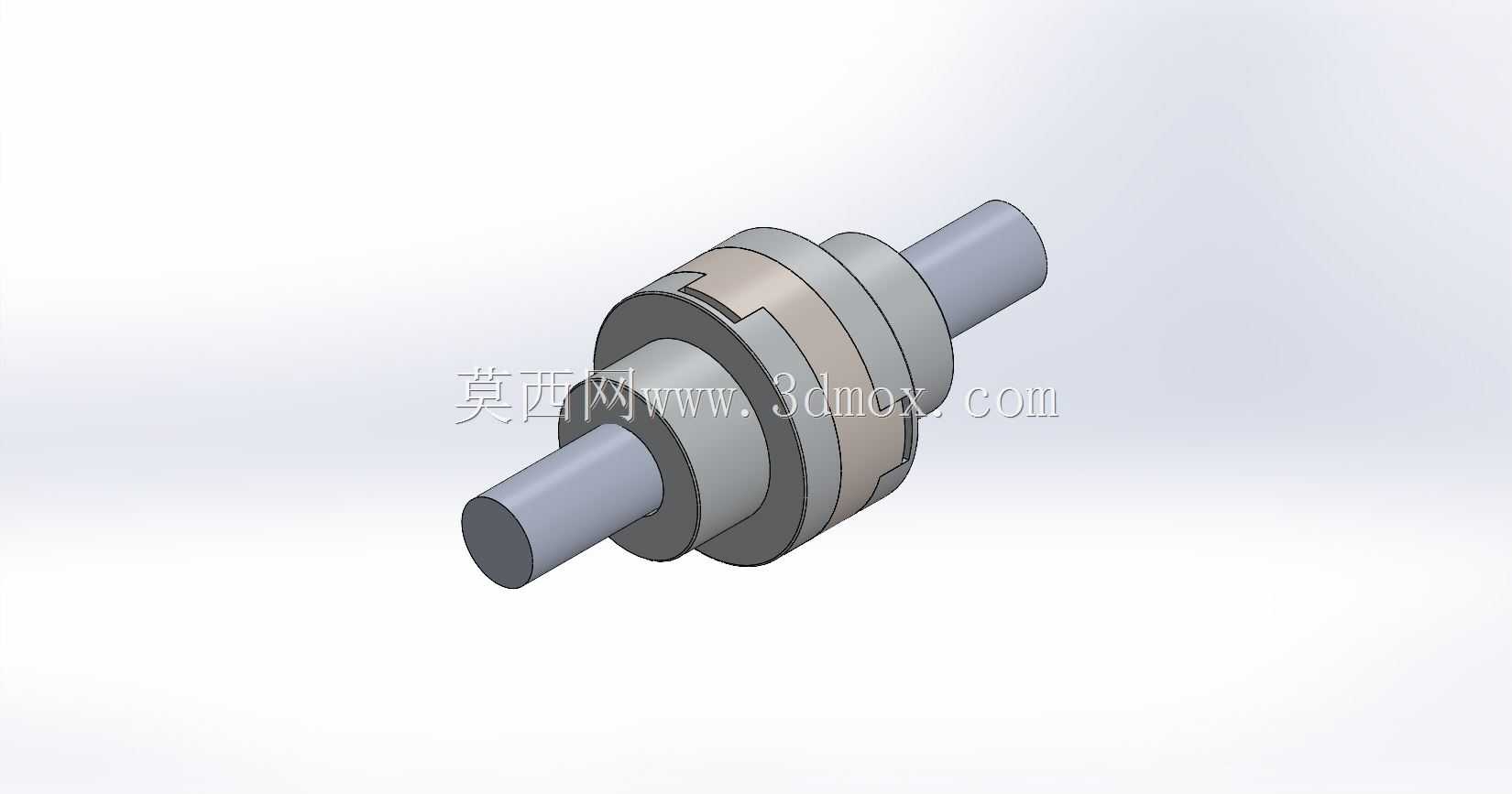

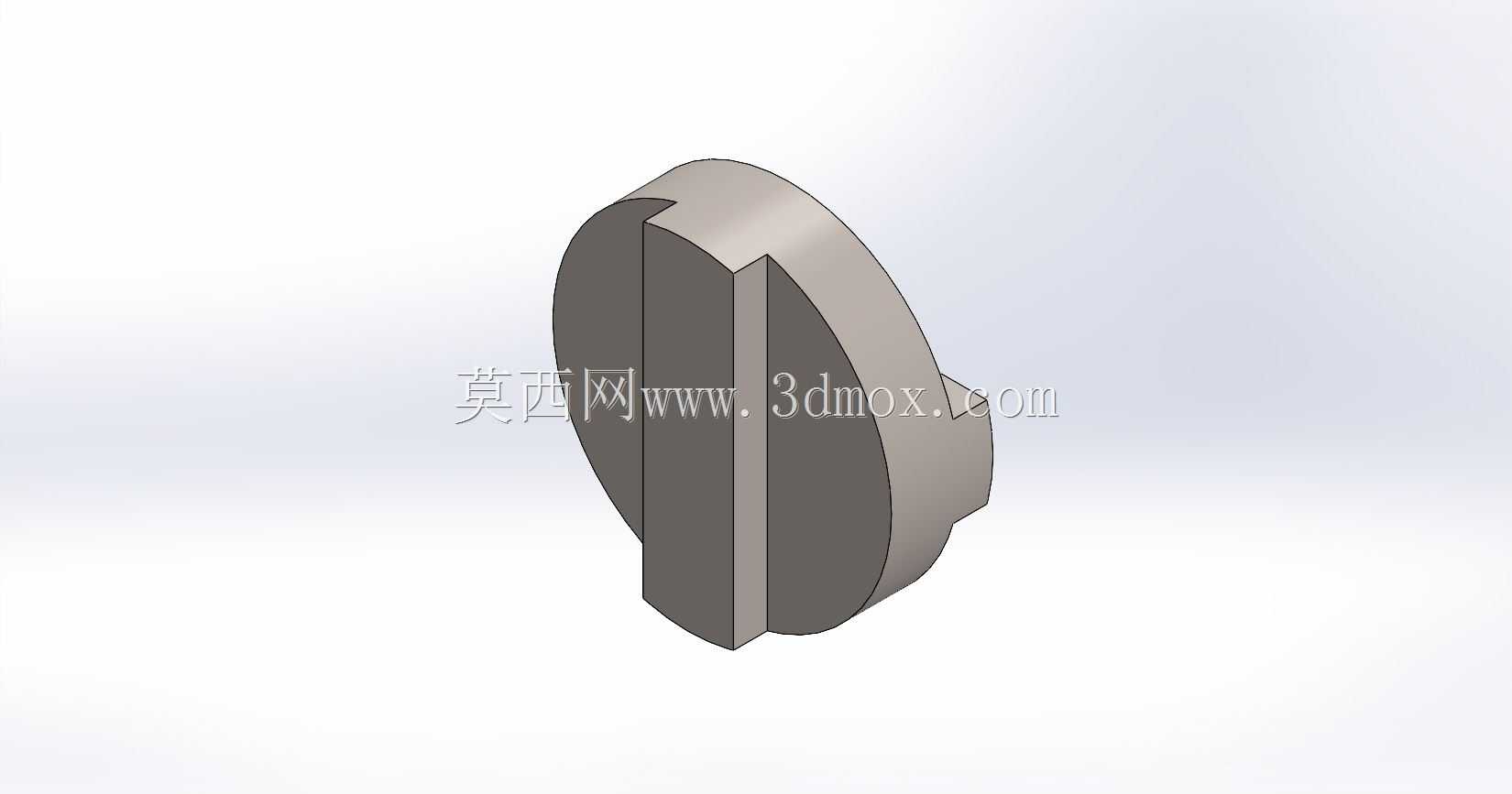

SolidWorks 中的 Oldham 联轴器组件由多个部件组成：一个圆盘、两个法兰、两根轴和一个键。每个部件在联轴器的功能中都起着至关重要的作用。圆盘：圆盘是一个扁平的圆形部件，是 Oldham 联轴器的中心元件。它的设计目的是在两根轴之间传递扭矩，同时允许轻微的不对中。圆盘的直径比法兰小，并且其表面有键槽。法兰：法兰是轮毂状的部件，呈圆柱形，直径较大。它们作为圆盘和轴之间的连接点。每个法兰都有一个与相应轴直径相匹配的中心孔，从而实现紧密配合和牢固连接。轴：轴是连接到法兰的圆柱形杆状部件。它们通过 Oldham 联轴器组件传递来自外部的扭矩。每根轴都插入相应法兰的中心孔中并固定，通常使用键。键：键是一个小型矩形部件，可嵌入圆盘和轴上的键槽或槽中。它确保圆盘和轴之间的牢固连接，防止扭矩传递过程中它们之间发生相对旋转。组装后，由于键槽或槽的存在，奥尔德姆联轴器允许轴之间存在轻微的错位。

圆盘上的凹槽。这种灵活性有助于最大限度地减少因不对中引起的应力和振动，从而确保更平稳的扭矩传递。通过在 SolidWorks 中创建各个部件（圆盘、法兰、轴和键）并进行组装，可以有效地表示 Oldham 联轴器并将其应用于各种机械设计中。该组件可以进一步修改、分析或集成到更大的组件中，以满足特定的工程要求。
