径流离心泵用半开式叶轮结构设计

在中小流量径流离心泵的过流部件选型与结构设计中，半开式叶轮是兼顾输送适应性与运行效率的核心水力元件，这类叶轮没有闭式叶轮的前盖板结构，仅保留后盖板与一体化成型的叶片，整体结构紧凑，流道开放程度更高，针对悬浮固体含量较低的流体输送场景，能有效降低流道堵塞风险，同时减少盖板带来的圆盘摩擦损失，在清水、轻度含杂工艺流体、低浓度浆料输送工况中应用广泛。从实际工程应用来看，这类叶轮常配套在小型给排水离心泵、轻工工艺输送泵、小型冷却循环泵中，适配民用供水、工业循环冷却、轻度污水处理、食品流体输送等多个场景，相比闭式叶轮，半开式结构的制造成本更低，后期清理维护的操作难度更小，对于输送介质中含有少量纤维、细小颗粒的工况，不会出现闭式叶轮入口处易卡堵的问题，运行稳定性更有保障。

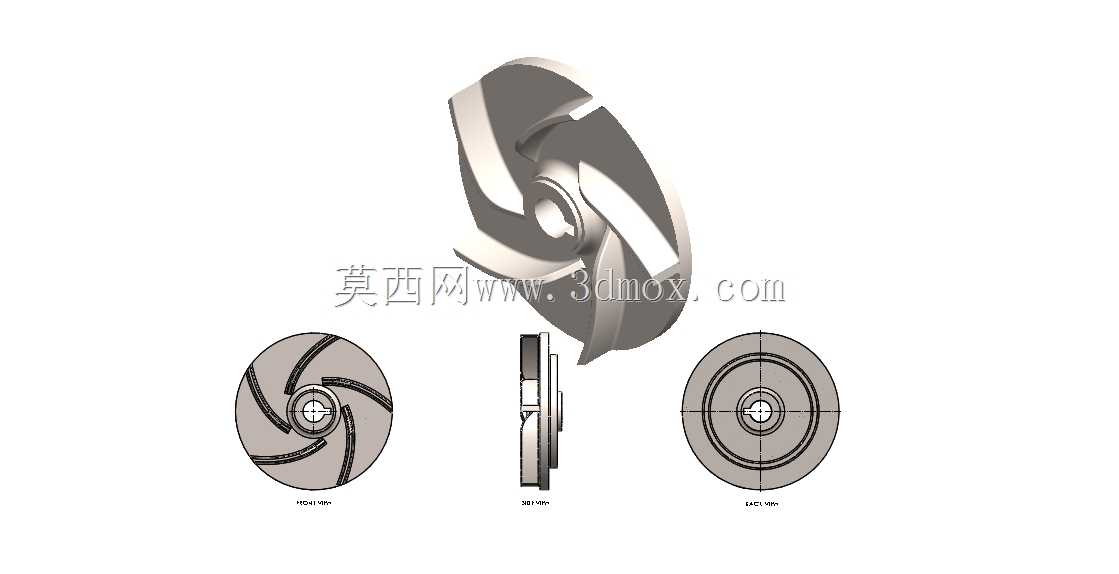

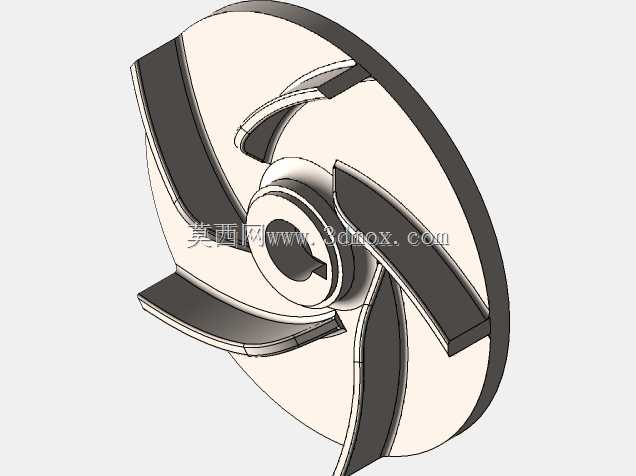

从结构设计思路来看，这款半开式叶轮采用后弯式叶片构型，叶片数量设置为5片，叶片型线按照等变角螺旋线设计，能够在流体进入流道后实现平缓的能量转换，减少流体在叶片入口处的冲击损失，同时叶片出口边做了斜切处理，能够降低出口处的尾流涡流损失，提升泵的运行效率区间宽度。叶轮中心设置阶梯式安装轴孔，轴孔内预留键槽安装位，能够与泵轴通过平键实现周向固定，轴孔后端设置定位凸台，与泵轴的轴肩配合实现轴向定位，安装时不需要额外调整叶轮的轴向窜量，装配公差按照IT7级精度设计，能够保证叶轮与泵轴的同轴度，降低运行过程中的径向跳动，减少泵组振动。叶轮后盖板靠近轮毂位置设置了多个平衡孔，能够平衡叶轮前后盖板侧的压力差，降低轴向力对泵轴承的载荷，延长轴承的使用寿命，平衡孔的位置与直径经过水力计算匹配，不会过多影响泵的容积效率。

从安装边界与尺寸适配来看，这款叶轮的入口直径按照比转速适配的径流泵参数设计，能够与常规的直锥形吸入室匹配，叶轮外径与泵体的蜗壳内壁间隙控制在0.3-0.5mm范围内，安装时需要保证叶轮前侧与泵体密封环的间隙均匀，避免出现偏磨导致的效率下降与泄漏量增大问题。叶片的高度从入口到出口逐渐收窄，流道的过流面积按照流体在流道内的流速变化规律设计，能够保证流体在流道内获得稳定的动能提升，不会出现局部流速突变导致的空化问题，叶轮入口边做了圆角打磨处理，能够降低入口处的局部阻力，提升泵的抗空化性能。在实际建模过程中，叶片与后盖板的连接处做了R3-R5的圆角过渡，既能够减少铸造过程中的应力集中，提升铸件的结构强度，也能够减少流体在转角处的涡流损失，提升流道的过流顺畅度。

在实际选型匹配时，需要注意这类半开式叶轮的适用介质参数，仅适合输送固体颗粒体积浓度不超过1%、颗粒直径不超过1mm的流体，若介质中固体含量过高，会加剧叶片与泵体密封环的磨损，导致间隙增大、效率快速下降。相比全开式叶轮，半开式结构的叶片刚性更好，运行过程中叶片形变更小，能够适配更高的转速工况，在2900r/min的常规两极电机配套转速下，叶轮的结构强度完全满足运行要求，不需要额外做叶片加厚处理。同时，半开式叶轮的轴向力平衡设计除了平衡孔之外，也可以配套副叶片结构，但这款叶轮采用平衡孔方案，结构更简单，加工难度更低，适合批量铸造生产，铸件完成后只需要对轴孔、安装定位面做机加工，流道部分做简单打磨即可满足使用要求，生产效率更高，成本控制更优。在三维建模过程中，需要重点关注叶片型线的光滑度，避免出现局部凹凸导致的流道阻力增大，同时要保证各个叶片的等分精度，避免叶轮动平衡超标，建模完成后需要做动平衡仿真校验，保证剩余不平衡量满足G6.3级的泵用转子平衡要求，避免运行过程中出现过大振动。
