绍尔丹佛斯OMP50摆线液压马达结构

在中小功率液压传动场景中，这类摆线结构的液压马达常作为执行终端出现在各类设备的传动链路里，从园林机械的行走驱动、小型工程机械的回转机构，到机床辅件的动力输出、农用机具的传动单元，都能见到同规格产品的应用身影，其核心作用是将液压系统的压力能转换为连续回转的机械能，为负载提供低速大扭矩的动力输出，相比高速马达搭配减速箱的方案，这类元件能直接匹配低转速高扭矩的负载需求，省去中间减速环节的结构冗余，缩小整套传动机构的安装空间。

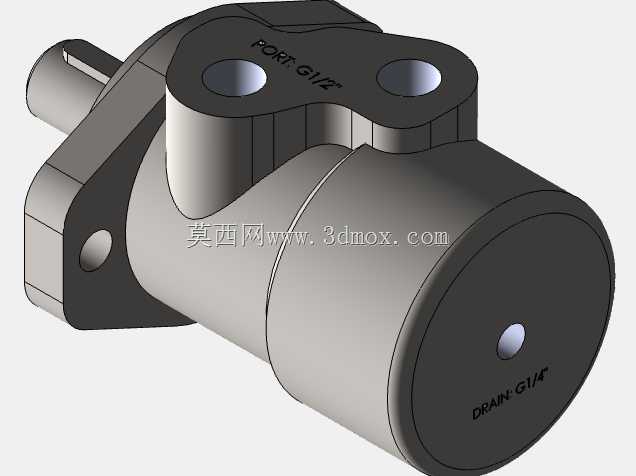

从结构设计逻辑来看，该马达采用轴配流摆线结构，整体壳体分为前端安装法兰段、中间定子转子啮合段、后端端盖配流段三个核心部分，前端伸出的输出轴采用标准圆柱轴伸，配套平键连接结构，可直接对接带轮、链轮或者联轴器，实现扭矩向外传递；前端法兰上的两个安装孔为通孔设计，孔位间距与安装止口尺寸匹配行业通用安装规范，可直接适配多数小型设备的安装支座，不需要额外加工过渡连接法兰，降低现场安装的适配成本。壳体上标注的两个油口分别为进油口与泄油口，进油口采用G1/2管螺纹规格，可直接对接常用的液压油管接头，泄油口为G1/4规格，用于将马达内部泄漏的液压油引回油箱，避免壳体内部憋压损坏轴封，两个油口的位置布置在壳体上部的凸台上，安装后不会与周边的安装支座、传动部件产生干涉，方便现场布管操作。

建模过程中优先还原了内部摆线针轮啮合副的结构参数，定子的针齿分布圆直径、转子的摆线齿形参数均匹配OMP50规格的实际设计值，确保模型在做虚拟装配验证时，转子与定子的啮合间隙、转动行程与实物一致，不会出现运动干涉的问题；内部的配流轴与输出轴采用一体化设计，配流槽的位置与转子的转动角度严格对应，保证压力油切换的时序匹配摆线啮合的转动节奏，还原真实的配流逻辑。壳体的外形曲面做了等壁厚处理，还原了铸件壳体的实际壁厚分布，在做有限元受力分析时，可直接赋予铸件材料参数模拟壳体在额定压力下的形变情况，为安装支座的强度校核提供参考。

从安装边界来看，该马达的整体径向最大尺寸集中在中间的定子壳体段，轴向总长度从输出轴端面到后端盖端面的尺寸控制紧凑，输出轴的伸出长度匹配标准联轴器的安装深度，安装时需要预留的轴向操作空间较小，适合在设备内部空间局促的场景下布置；输出轴的径向载荷承受范围匹配50cc排量规格的额定输出扭矩，选型时可直接根据负载的转速、扭矩需求匹配对应系统压力，不需要额外校核轴的承载能力。壳体外部的工艺凸台、定位销孔均按照实物的加工位置还原，在做整机虚拟装配时，可直接验证马达与周边管路、机架的间隙，避免实际装配时出现部件干涉的问题。

在实际应用场景中，这类马达的双向旋转特性可通过切换进出油口的供油方向实现，正反转的输出扭矩、转速参数保持一致，可适配需要双向转动的负载工况，比如小型绞车的收放驱动、回转工作台的正反转控制；内部的密封结构采用轴用旋转密封圈+静密封的组合，额定工作压力下可保证无外泄漏，适配矿物液压油的工作介质，工作油温范围覆盖常规液压系统的常用区间，不需要额外加装冷却或者加热辅件即可在常规车间、户外工况下稳定运行。建模时对密封槽的尺寸、密封圈的安装位置做了精确还原，在做密封性能仿真时，可直接导入模型分析密封圈的压缩量、接触应力分布，为密封选型验证提供三维模型支撑。
