三辐式船用操控手轮结构设计

在船舶甲板机械、舱室管路阀组的操控场景中，这类三辐结构手轮是应用极广的手动操控执行部件，不同于陆用工业设备的手轮设计，船用场景下的手轮需要兼顾湿滑环境下的握持可靠性、盐雾环境下的结构耐蚀性，以及狭小安装空间内的操作便利性，很多内河驳船、近海作业渔船甚至小型游艇的舵机应急操控端、甲板通海阀、燃油管路切断阀上，都能看到这类结构手轮的身影。

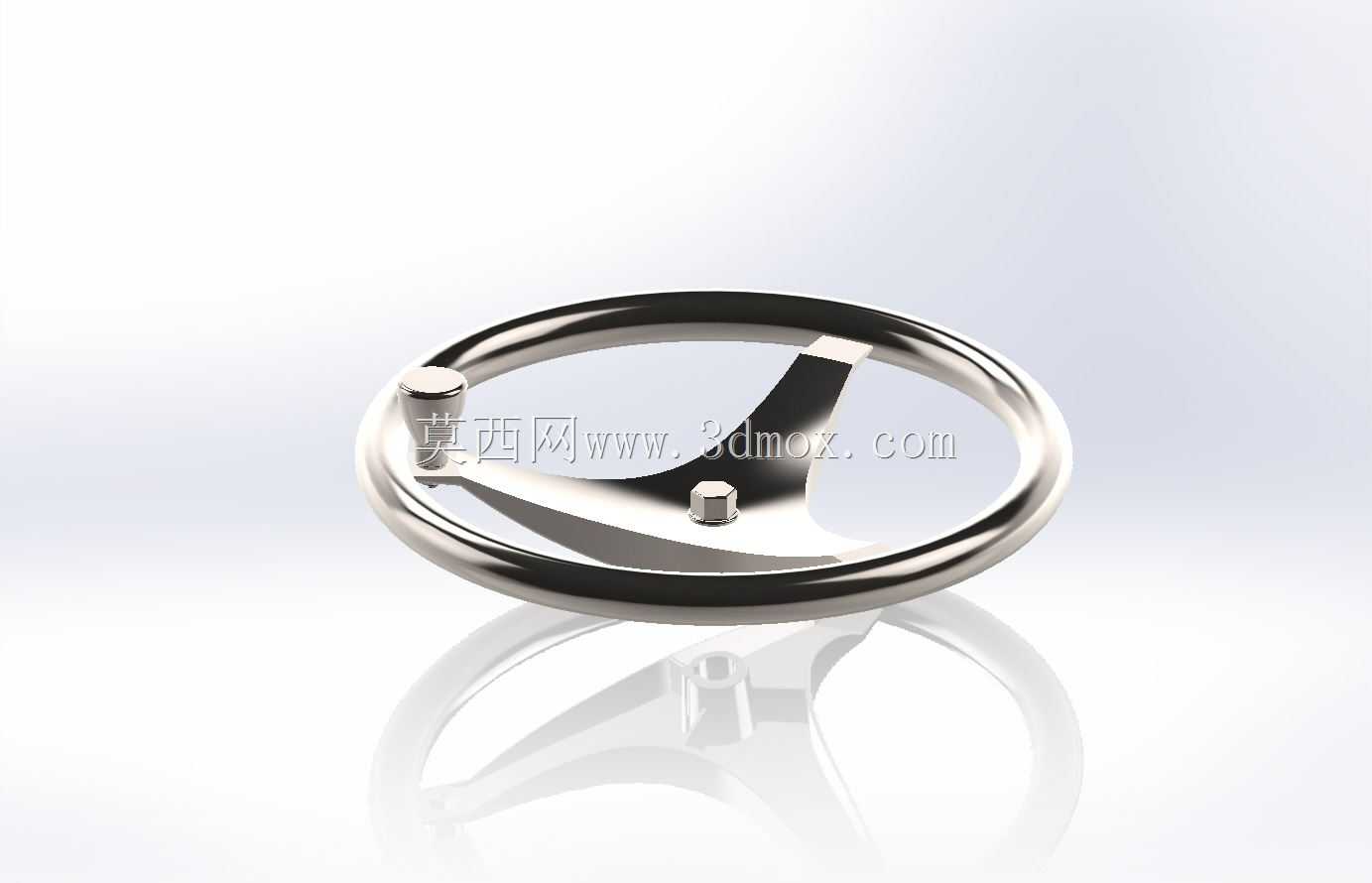

从实际使用需求倒推设计逻辑，这款手轮采用三辐条对称布局，而非传统的五辐或者圆盘实心结构，核心考量是船用场景下操作人员常佩戴防滑劳保手套，三辐条之间的镂空间隙更大，戴手套操作时不会出现辐条卡绊手套的问题，同时在紧急操舵或者快速关阀的场景下，操作人员可以快速抓握轮缘任意位置发力，不会因为辐条过密导致抓空。轮缘采用圆弧过渡的抛光金属曲面，没有尖锐棱角，即便船舶在风浪中出现大幅横摇，操作人员身体失衡碰到手轮也不会造成磕碰伤害，这也是船用操控部件区别于陆用工业部件的典型设计细节。

尺寸设计上完全匹配船用标准安装接口，轮体直径为13.5英寸，这个尺寸是经过实际操作力矩测算确定的：手动操控锥轴类连接的阀件或者舵机输入轴时，这个直径的手轮不需要操作人员施加过大的握力，就能输出足够的启闭扭矩，同时不会因为轮径过大占用过多甲板或者舱室安装空间；轮体整体高度为3.5英寸，辐条与中心安装座的过渡位置做了加厚处理，避免长期承受交变扭矩出现辐条根部断裂的问题。中心安装位置适配标准3/4英寸锥形轴舵，这种锥轴连接是船用操控部件的通用接口形式，靠锥面的自锁摩擦力传递扭矩，相比平键连接更能适应船舶航行中的持续振动，不会因为长期振动出现连接松旷、键槽磨损的问题；手轮自带配套的5/8英寸-18规格固定螺母，安装时不需要额外选配紧固件，直接将手轮压入锥轴后拧紧固定螺母即可完成装配，大幅降低现场安装的配件匹配难度。

从结构强度设计角度，轮缘采用等截面环形结构，内部金属组织致密，在承受操作人员的侧向扳动力矩时不会出现轮缘变形；三根辐条采用流线型变截面设计，从中心安装座向轮缘方向逐渐收窄，既保证了中心位置的连接强度，又尽可能降低了手轮整体重量，长期安装在阀件或者舵机轴端不会给轴系带来额外的偏载。中心安装座的端面做了精加工处理，与锥轴配合的内锥面粗糙度控制在合理范围，保证装配后锥面贴合面积达到85%以上，避免出现局部应力集中导致的轴颈磨损。手轮表面做了镜面抛光处理，一方面是降低盐雾环境下的锈蚀速率，另一方面光滑的表面不容易积存海水盐分、油污等杂质，日常维护时只需要用棉纱擦拭即可保持表面清洁，不会像粗糙铸件表面那样容易嵌存污垢增加清理难度。

在实际选型应用中，这类手轮除了用于船用舵机的应急操控端，还可以适配各类船用截止阀、闸阀、蝶阀的手动操控端，只要安装接口的锥轴尺寸匹配，都可以直接替换安装。相比铸铁材质的船用手轮，这种金属抛光结构的手轮抗冲击性能更好，即便被甲板上的工具意外砸碰，也不会出现铸铁手轮常见的崩裂、掉块问题；相比塑料材质的手轮，它的耐老化性能更强，长期暴露在甲板的紫外线照射、盐雾侵蚀环境下，也不会出现材质变脆、强度下降的问题，全生命周期内的维护更换成本更低。设计建模过程中，需要重点校验辐条与轮缘连接位置的应力分布，在施加额定操作扭矩1.5倍的载荷下，连接位置的应力不能超过材料的屈服强度，同时要做模态分析，保证手轮的固有频率避开船舶主机的常用振动频率区间，避免航行中出现共振导致手轮松动、紧固件脱落的问题。安装边界上，手轮背部与安装基座之间需要预留至少10mm的间隙，避免操作时手部被夹在轮缘和基座之间，同时手轮安装位置的周边300mm范围内不能有突出的管路、结构件，保证操作人员可以360度转动手轮完成全行程操作，不会出现操作干涉。
