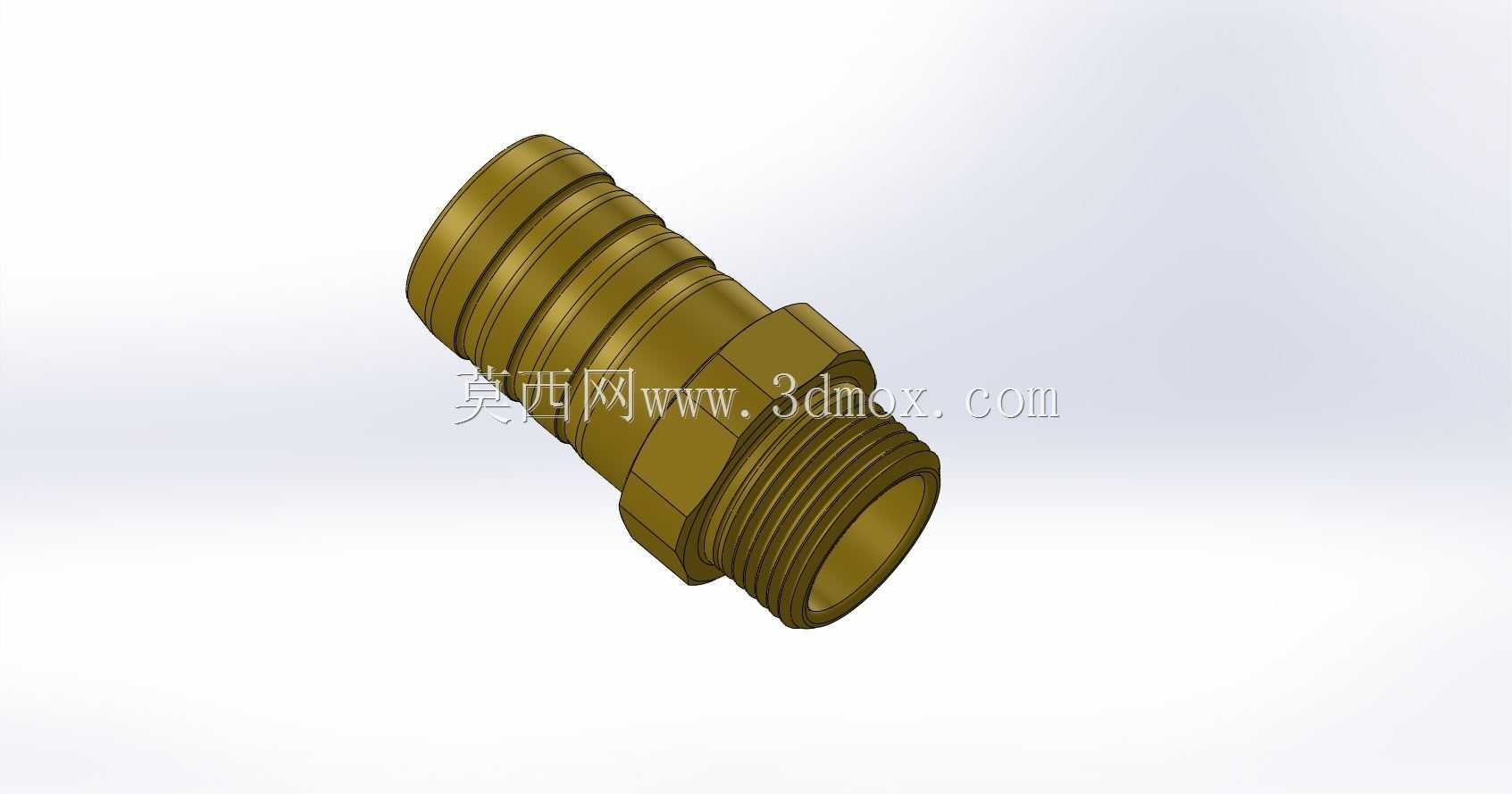

G3/4六方外丝27mm外径软管插接接头

　　在流体输送管路的布设场景里，软硬管过渡连接是极为常见的装配需求，这类接头的核心作用就是实现刚性螺纹端口与柔性软管的可靠连通，避免管路对接处出现渗漏、脱开的问题，不管是车间气动动力管网的支路布设、小型液压站的回油管路连接，还是民用供水、园艺灌溉的管路转接，都能见到这类接头的应用。这款接头的一端采用G3/4非密封管螺纹设计，加工时严格遵循管螺纹的牙型公差要求，螺纹大径、中径、小径的尺寸偏差控制在标准范围内，装配时可搭配生料带或者密封胶实现端面与螺纹副的双重密封，适配市面上绝大多数带G3/4内螺纹接口的阀块、泵体、管路三通等部件，螺纹段长度经过合理设计，既保证拧入内螺纹端口后有足够的啮合扣数承受管路压力，又不会因为拧入深度过大顶触对侧管路的流道造成通径缩减。

　　接头中部设计有一体式外六方结构，六方的对边尺寸适配常规活动扳手、开口扳手的夹持范围，现场装配时不需要定制专用工装，用普通钳工工具就能完成拧紧作业，六方的棱角处做了微小的倒钝处理，避免装配时划伤操作人员手部，也能减少扳手夹持时的应力集中，降低拧紧过程中接头本体开裂的风险。接头的另一端为软管插接段，整体外径为27mm，适配内径25mm左右的橡胶软管、PVC纤维增强软管或者聚氨酯气动软管，插接段表面加工有多道环形倒刺结构，倒刺的倾斜方向朝向接头本体一侧，当软管套入插接段后，倒刺会嵌入软管内壁，即使管路内部存在一定的流体压力，也能防止软管在压力冲击下从接头上滑脱，插接段的最前端做了圆弧导向处理，现场套设软管时不需要反复修磨软管端口，顺着导向锥面就能轻松将软管推到插接段的根部，降低现场装配的操作难度。接头内部为等径直流通孔，通径尺寸匹配DN20的管路通流要求，流体经过接头时不会出现通径突变的情况，能有效减少管路内部的压力损失，避免流体在接头位置形成涡流造成不必要的能耗，也能降低流体中杂质在接头位置沉积堵塞的概率。设计这款接头的三维模型时，首先要明确各部分的尺寸边界：螺纹段的长度要匹配常规内螺纹端口的深度，六方的厚度要满足扳手拧紧时的扭矩承受要求，不能因为六方过薄导致拧紧时出现变形，插接段的长度要保证软管套入后有足够的接触面积，配合喉箍锁紧时能形成均匀的密封压紧面。

　　建模过程中要注意各段之间的过渡圆角处理，尤其是螺纹段与六方衔接的位置、六方与插接段衔接的位置，都要设置合理的圆角半径，避免数控车床加工时出现应力集中的问题，也能减少热处理过程中开裂的隐患。这类接头在实际选型时，需要根据输送介质的特性选择对应的材质，输送普通水或者压缩空气时可以选用黄铜或者镀锌碳钢材质，输送弱腐蚀性流体时可以选用304不锈钢材质，不同材质的接头建模时结构尺寸保持一致，只需要调整材质参数即可适配不同的使用场景。现场安装时，软管套入插接段后需要在最后一道倒刺的后方加装喉箍锁紧，喉箍的锁紧力矩要控制在合理范围内，既要保证软管内壁与倒刺充分贴合密封，又不能因为力矩过大夹裂软管或者造成接头插接段变形。

　　在管路系统的日常维护中，这类接头属于易拆检部件，六方结构的设计也方便后期拆卸更换，不需要对周边管路做大面积拆解就能完成接头的更换作业，能有效降低设备维护的时间成本。建模时还要注意螺纹的收尾处理，外螺纹的末端要做退刀槽设计，退刀槽的宽度和深度符合机械加工的工艺要求，保证数控车床加工螺纹时能顺利退刀，不会在螺纹末端出现乱牙的问题，同时退刀槽的位置也能为密封垫片提供安装定位，当采用端面密封的装配形式时，密封垫片可以卡在退刀槽位置，避免拧紧过程中垫片移位造成密封失效。插接段的倒刺尺寸设计也经过反复验证，倒刺的高度过低会导致锁紧力不足软管容易滑脱，倒刺高度过高则会造成软管套入困难，甚至在套入过程中割伤软管内壁造成后期渗漏，每道倒刺之间的间距也经过合理排布，保证喉箍锁紧时每道倒刺都能与软管内壁紧密接触，形成多道密封防线。
