三叶轴承式指尖把玩旋转结构设计

该旋转把玩件采用三叶对称式结构布局，核心依托深沟球轴承实现低阻尼回转，整体结构围绕手持按压旋转的使用场景展开设计。从实际使用场景来看，这类结构最初作为桌面减压把玩件出现，后续也衍生出桌面摆件、教具演示等用途，可直观展示滚动轴承的低摩擦回转特性，也可作为小型回转结构的原理演示样件，在机械原理科普、桌面文创产品领域有较多应用。

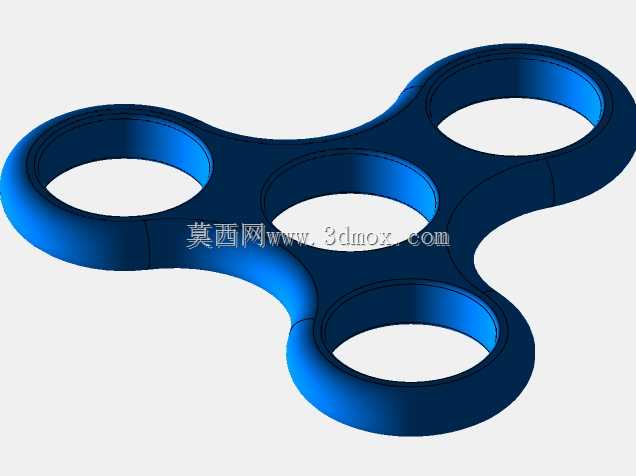

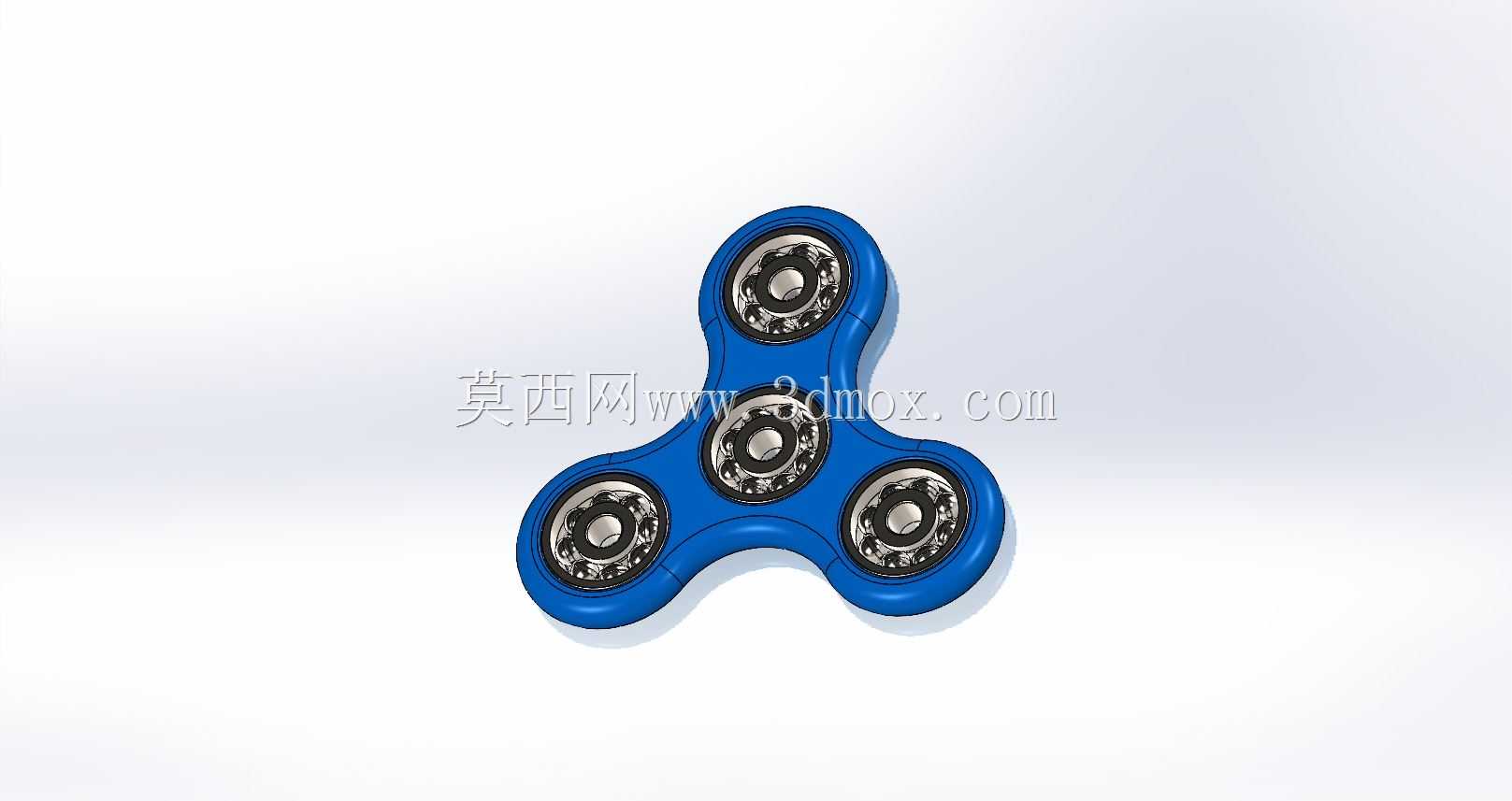

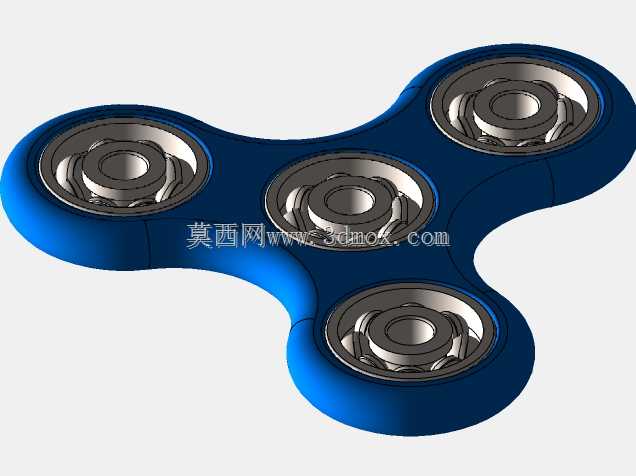

结构设计上，主体采用三叶等夹角分布，每片叶瓣末端均嵌入同规格微型深沟球轴承，中心位置设置主承载轴承，形成中心主回转+末端配重轴承的布局。这种布局的核心考量是动平衡校准，三叶等120°分布的结构在回转时可实现均匀的离心力分布，避免偏心带来的抖动问题，末端嵌入的轴承一方面作为配重块提升转动惯量，延长单次按压后的回转时长，另一方面金属轴承的自重也能让整体重心落在中心轴承轴线上，进一步提升回转稳定性。

从设计思路层面，主体叶瓣采用圆弧过渡的曲面造型，边缘做R角倒圆处理，避免手持把玩时的锐边割手问题，叶瓣的厚度从中心向末端逐步收窄，既保证中心轴承安装位的结构强度，也能让末端配重的位置更靠外，在不增加整体重量的前提下提升转动惯量。中心轴承的安装位采用过盈配合设计，轴承外圈与主体安装孔的配合公差选取H7/p6，保证装配后轴承外圈不会随回转松动，内圈与中心按压轴采用间隙配合，按压轴两端做圆弧凸起，方便手指按压施力，按压时手指与轴端的接触面积小，摩擦阻力低，不会影响回转顺滑度。

外形尺寸与安装边界方面，整体回转直径控制在75mm左右，适合单手持握，主体厚度控制在8mm，中心轴承选用608微型深沟球轴承，内径8mm、外径22mm、厚度7mm，末端配重轴承选用同规格608轴承，保证三个末端配重的重量完全一致，避免动平衡偏差。安装时需注意三个末端轴承的压装深度一致，压装后需做整体动平衡测试，若出现回转抖动，可通过微调叶瓣局部壁厚的方式修正偏心量。主体材质可选用ABS塑料或铝合金，塑料材质可通过注塑成型实现批量生产，铝合金材质可通过CNC加工获得更好的质感与配重效果，表面做阳极氧化或喷塑处理，提升握持手感与耐磨性能。

功能特性上，该结构的核心是低阻尼回转，通过轴承的滚动摩擦替代滑动摩擦，在正常按压施力后可实现1-3分钟的持续回转，叶瓣的曲面造型贴合手指握持弧度，长时间把玩不会产生硌手感。中心按压轴的两端采用球面设计，与手指指腹的接触为点接触，进一步降低按压时的摩擦阻力，同时避免轴端棱角划伤手指。末端嵌入的轴承外圈可自由转动，把玩时也可单独拨动末端轴承实现额外的旋转效果，提升把玩趣味性。

在实际建模过程中，需优先保证三个叶瓣的完全对称，所有曲面特征采用圆周阵列生成，避免手动建模带来的尺寸偏差，轴承安装位的同轴度公差需控制在0.02mm以内，保证中心轴承与三个末端轴承的轴线平行，避免装配后出现卡滞问题。叶瓣与中心安装座的过渡位置做加强筋处理，提升整体结构强度，避免摔落时叶瓣从根部断裂。
