五叶式船舶推进螺旋桨结构设计

　　从实际应用场景来看，这类螺旋桨通常匹配中小功率的船用柴油动力或舷内外机，安装位置处于船体尾部的轴系输出端，设计过程中首先要明确桨叶的盘面比参数，盘面比的选取直接关联螺旋桨的空泡性能，对于航速在20节以内的中小型休闲船舶，盘面比控制在0.55-0.65区间时，既能保证足够的推力输出，又不会因为桨叶面积过大增加不必要的转动阻力。设计时的核心思路是先确定螺旋桨的直径与螺距匹配关系，直径参数受限于船舶尾部的吃水深度与轴系安装高度，要保证桨叶转动时最上沿距离水面有足够的浸没深度，避免航行过程中出现吸气现象，导致推力骤降同时加剧桨叶的空泡剥蚀；螺距的选取则要匹配主机的额定转速与减速比，确保主机在额定工况下能够达到预设的输出转速区间，避免出现主机负荷过载或者转速无法拉满的动力匹配问题。在船舶动力推进系统的核心部件选型与设计环节，螺旋桨的结构合理性直接决定整船的航行效率、振动水平与燃油消耗表现，这款五叶结构的螺旋桨设计，主要面向中小型游艇、内河作业小艇这类对航行静谧性有一定要求的船型，区别于常规三叶、四叶桨的动力特性，五叶构型的核心优势在于降低桨叶转动过程中的脉动压力，减少桨叶经过船体尾部伴流区时产生的激振，避免船体结构出现共振异响，提升乘员的乘坐舒适度。

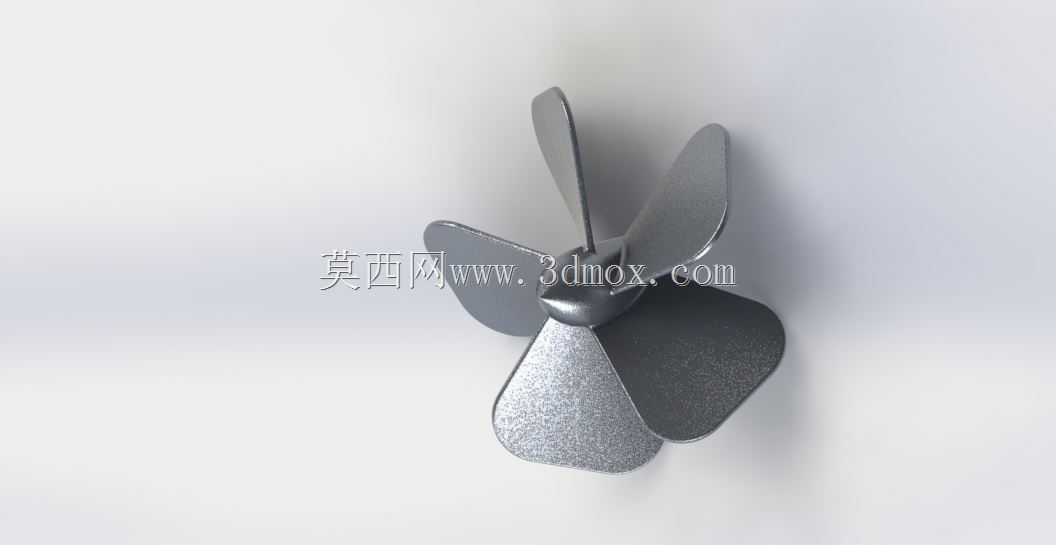

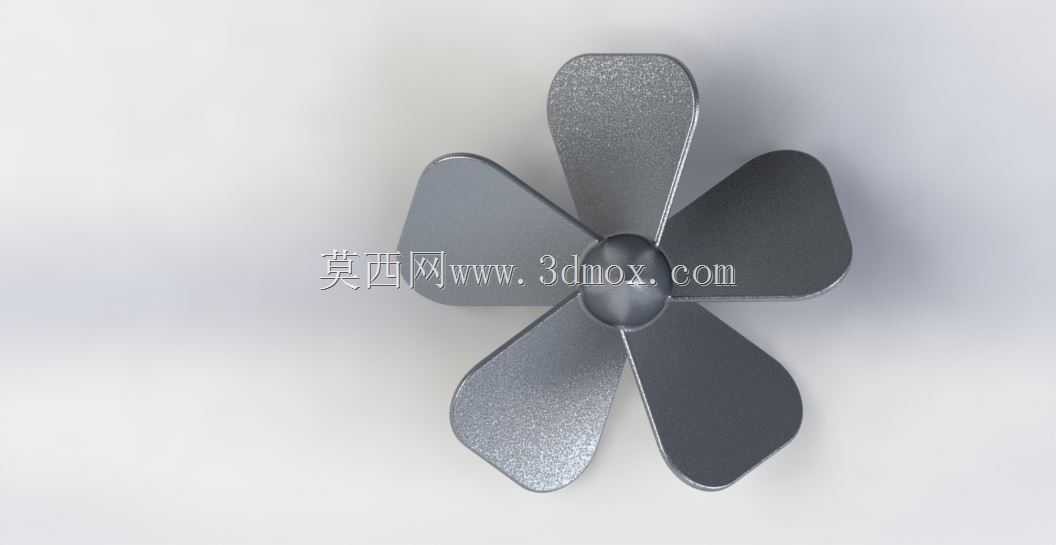

　　从结构细节来看，这款螺旋桨的桨叶采用了从叶根到叶梢逐渐减薄的翼型截面，叶根位置做了加厚的圆弧过渡处理，因为叶根是整个桨叶应力集中最高的区域，航行过程中桨叶承受的水动力扭矩、离心力都会在叶根位置形成应力峰值，过渡圆角的设计能够有效分散应力集中，避免长期交变载荷下出现疲劳裂纹；叶梢位置做了轻微的侧斜处理，这种侧斜设计能够让桨叶在进入伴流区时实现渐进式入水，降低桨叶载荷的突变幅度，进一步削弱激振力的传递。

　　安装边界方面，螺旋桨的桨毂中心设计有标准的锥孔与键槽结构，锥度匹配船用轴系的通用安装标准，能够直接对接常规的尾轴输出端，桨毂后端预留有锁紧螺母的安装位，安装时需要保证螺旋桨端面与轴肩的贴合度，避免转动过程中出现窜动；桨毂的外径尺寸经过优化，既保证足够的结构强度容纳锥孔与键槽，又不会因为毂径过大增加毂涡阻力，影响整体推进效率。在实际航行过程中，五叶桨相比同直径的四叶桨，单叶承受的水载荷更小，因此桨叶的厚度可以做的更薄，翼型的阻力性能更优，同时因为叶频更高，产生的振动频率会避开中小型船体的固有频率区间，减少船体结构的振动传递；不过设计时也要注意平衡桨叶的数量带来的摩擦阻力增量，五叶桨的湿表面积相比四叶桨更大，因此在盘面比选取上要做对应的优化，避免低航速下的阻力损失抵消振动控制带来的收益。

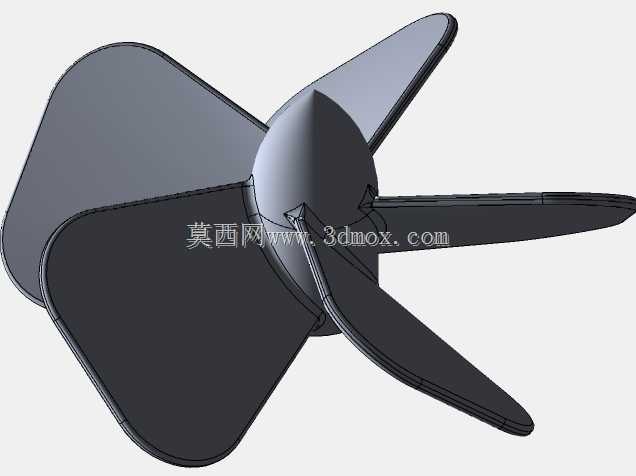

　　对于三维建模从业者来说，这类螺旋桨的建模难点在于桨叶曲面的光顺性控制，每个截面的翼型坐标需要沿着螺旋升角线做精准的放样，叶根与桨毂的相接位置要做到G2连续，避免曲面出现褶皱或者拐点，否则后续做CFD流场仿真时会出现局部流场计算失真，无法准确评估螺旋桨的敞水效率；同时建模过程中要严格控制桨叶的静平衡参数，五个桨叶的质量分布、转动惯量要保持一致，否则实际运转时会出现轴系振动，加剧尾轴密封件的磨损。从功能特性上看，这款螺旋桨的设计兼顾了推进效率与静音表现，适合对航行舒适度有要求的休闲游艇、观光小艇使用，安装时需要注意螺旋桨与船体尾部舵叶的间隙，间隙过小会导致舵叶受螺旋桨尾流的冲击过大，转向时出现抖动，间隙过大则会降低舵效，影响船舶的操纵性能，通常桨叶最外沿与舵叶前缘的距离控制在0.1倍螺旋桨直径区间时，能够在舵效与振动之间取得较好的平衡。
