七叶式船舶推进用螺旋桨结构设计

在民用内河货运船舶、近海作业工程船的推进系统选型中，螺旋桨作为把主机输出轴功率转化为船舶航行推力的核心部件，其叶型设计、盘面比、叶数选择直接关系到整船的航行效率、振动水平与空泡抑制能力。这款七叶结构的螺旋桨，主要适配千吨级内河散货船、近海小型作业拖轮的艉轴安装场景，相比常规的三叶、四叶桨，七叶结构在同等主机转速下能有效降低单叶载荷，减少桨叶经过船体伴流区时的压力脉动，大幅降低船体艉部的结构振动与水下辐射噪声，对于长期在狭窄航道、人口密集港区航行的船舶来说，能有效减少振动对船体焊缝疲劳的影响，也能降低航行噪声对港区周边的干扰。

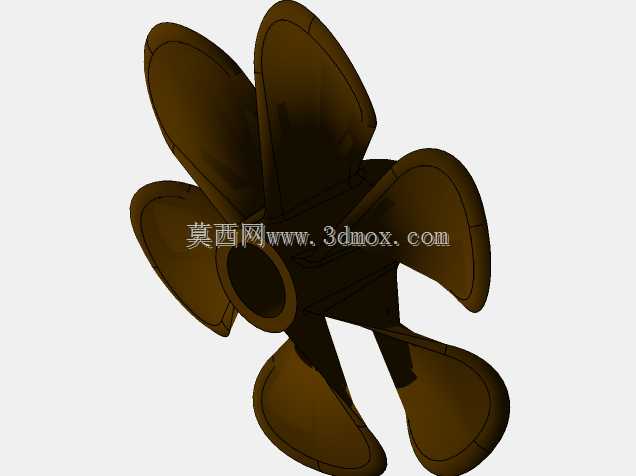

从实际安装边界来看，这款螺旋桨的桨毂采用锥孔配合结构，锥度匹配常规船用艉轴的标准锥度参数，端面设置有键槽与锁紧螺母安装位，安装时可通过液压套合工艺实现与艉轴的过盈配合，保证大扭矩传递下无相对滑移，桨毂的轴向长度、径向直径均适配对应吨位船舶的艉轴管密封件安装空间，不会出现安装后与密封环、导流罩干涉的问题。桨叶的叶梢与船体外壳、舵叶之间预留了足够的安全间隙，避免船舶在重载航行、艉部下沉量较大时，叶梢剐蹭船体外壳或舵板，造成桨叶卷边、舵系变形的故障。

设计过程中，每一片桨叶的截面翼型都采用了从叶根到叶梢的变螺距分布，叶根区域的翼型厚度更大，以承受螺旋桨旋转时产生的巨大离心力与水流冲击弯矩，叶根与桨毂的过渡区域做了大圆角顺滑处理，避免应力集中导致的桨叶根部疲劳断裂，这也是船舶螺旋桨故障中最常见的失效位置，很多早期螺旋桨设计因为过渡圆角过小，在长期交变载荷作用下容易在根部产生裂纹，最终导致断桨事故。叶梢区域的翼型做了适当的薄化处理与侧斜设计，侧斜角度的选择经过伴流场匹配计算，能让桨叶在进入船体伴流的高伴流区时更顺滑地切入水流，减少空泡的产生，空泡不仅会剥蚀桨叶表面，降低螺旋桨使用寿命，还会产生明显的空泡噪声，降低船舶的声学隐蔽性，对于作业拖轮来说，更低的空泡噪声也能改善船员的工作环境。

从功能特性上看，这款七叶螺旋桨在低航速工况下的推力输出更平顺，当船舶进行靠离泊作业、拖带作业需要频繁调整主机转速时，不会出现三叶桨常见的推力脉动大、船体抖动明显的问题，能让船长更精准地控制船舶航速与靠泊距离，减少靠泊时的碰撞风险。在设计时还考虑了不同航行工况的适配性，桨叶的盘面比选择兼顾了重载拖航与轻载航行的效率需求，当船舶满载航行时，螺旋桨的推力系数足够支撑船舶达到设计航速，不会出现“车叶打滑”、主机负荷超标的问题；当船舶压载航行时，螺旋桨的敞水效率也能维持在较高水平，降低主机的燃油消耗。

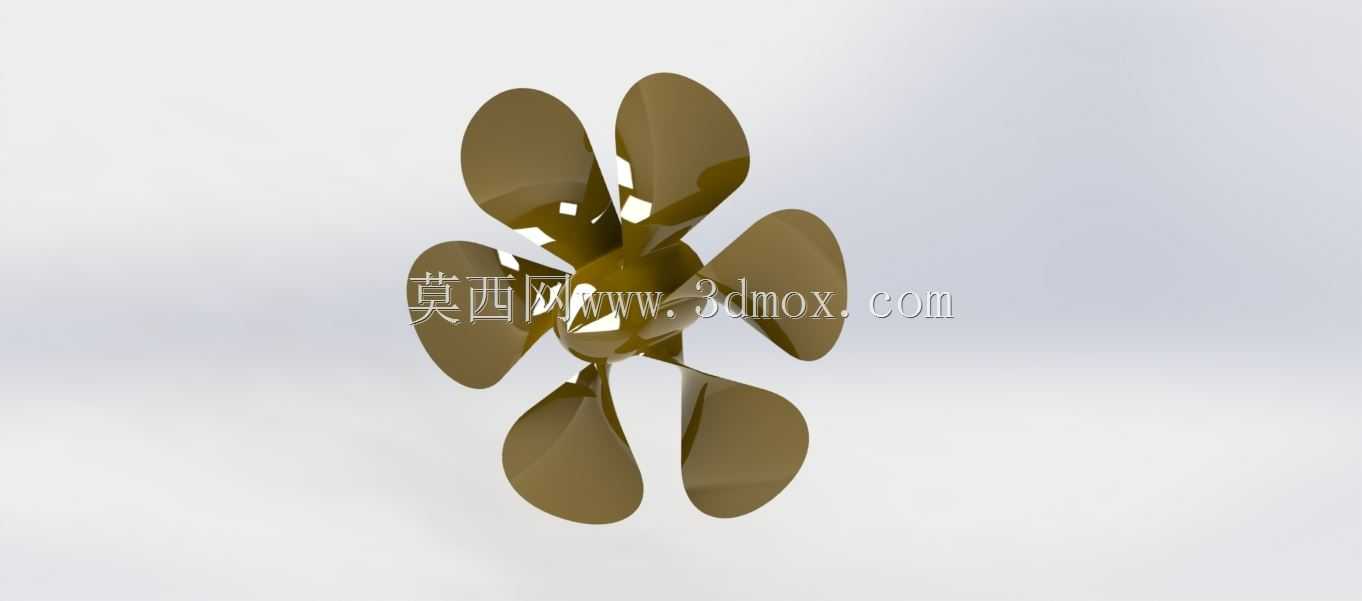

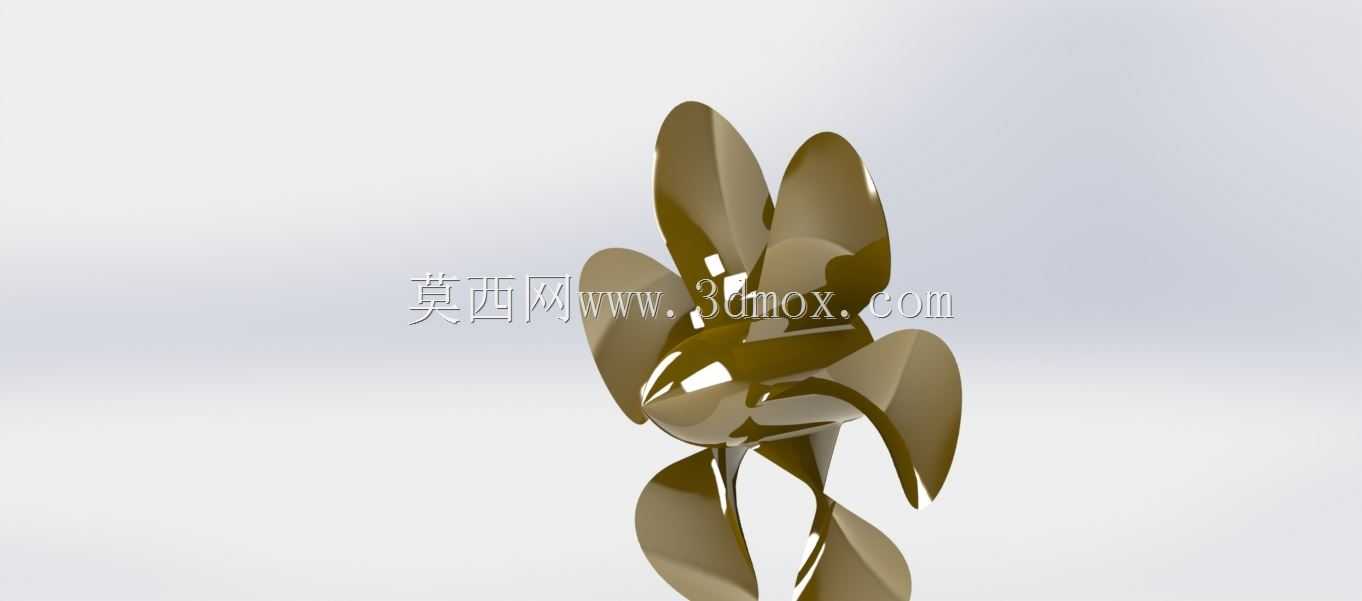

在实际建模过程中，每一片桨叶的曲面都通过翼型坐标点放样生成，保证了叶型的精度，曲面的光顺性经过曲率检查，没有出现局部凹陷、凸起的问题，避免实际使用中这些位置产生局部空泡。桨毂的端面、锥孔、键槽的尺寸都严格按照船用标准设定，可直接对接常规的艉轴、锁紧螺母、导流罩等标准配件，不需要额外进行定制加工，降低了船舶修造时的配件采购成本与安装难度。对于船舶设计人员来说，这个模型可直接用于推进系统的匹配计算、艉部结构的干涉检查，也可用于螺旋桨生产前的模具制作参考，能有效缩短船舶设计阶段的建模周期，减少设计过程中的尺寸匹配错误。
