带导管结构船用螺旋桨三维设计

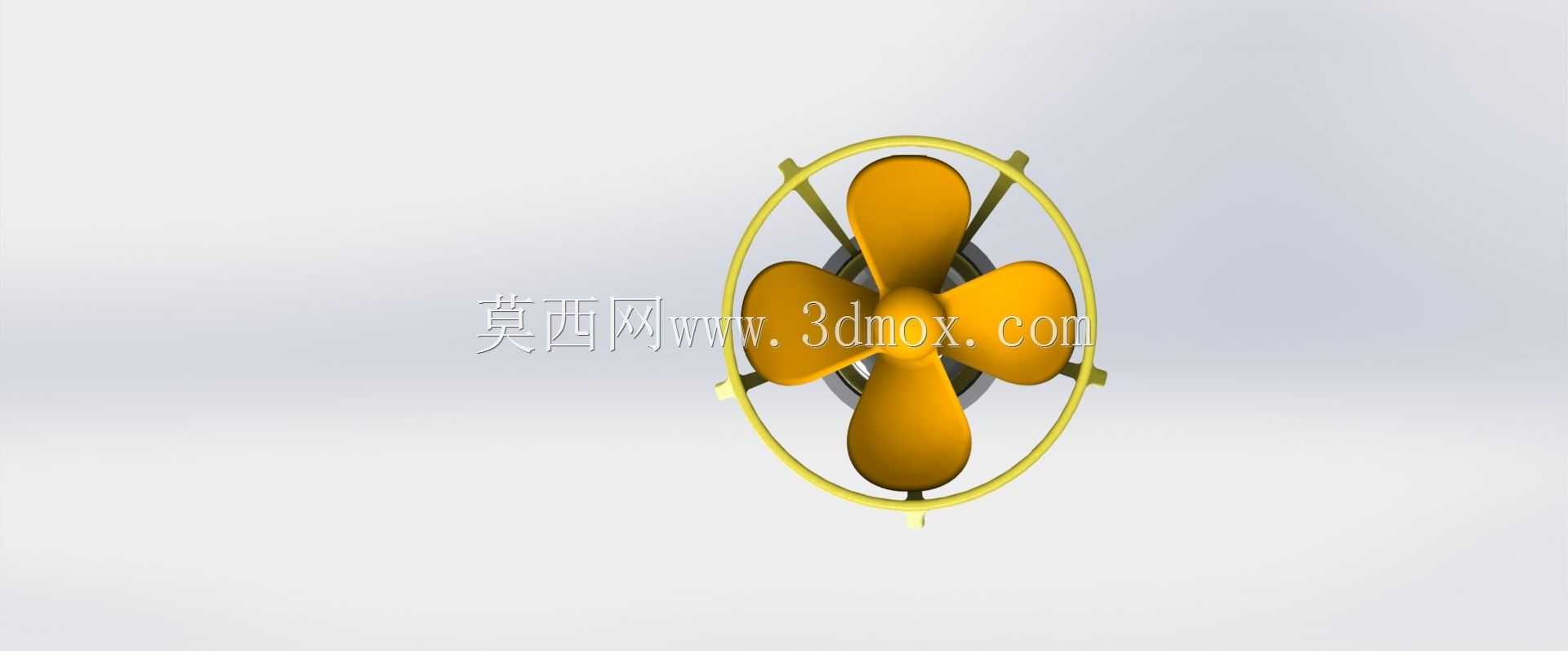

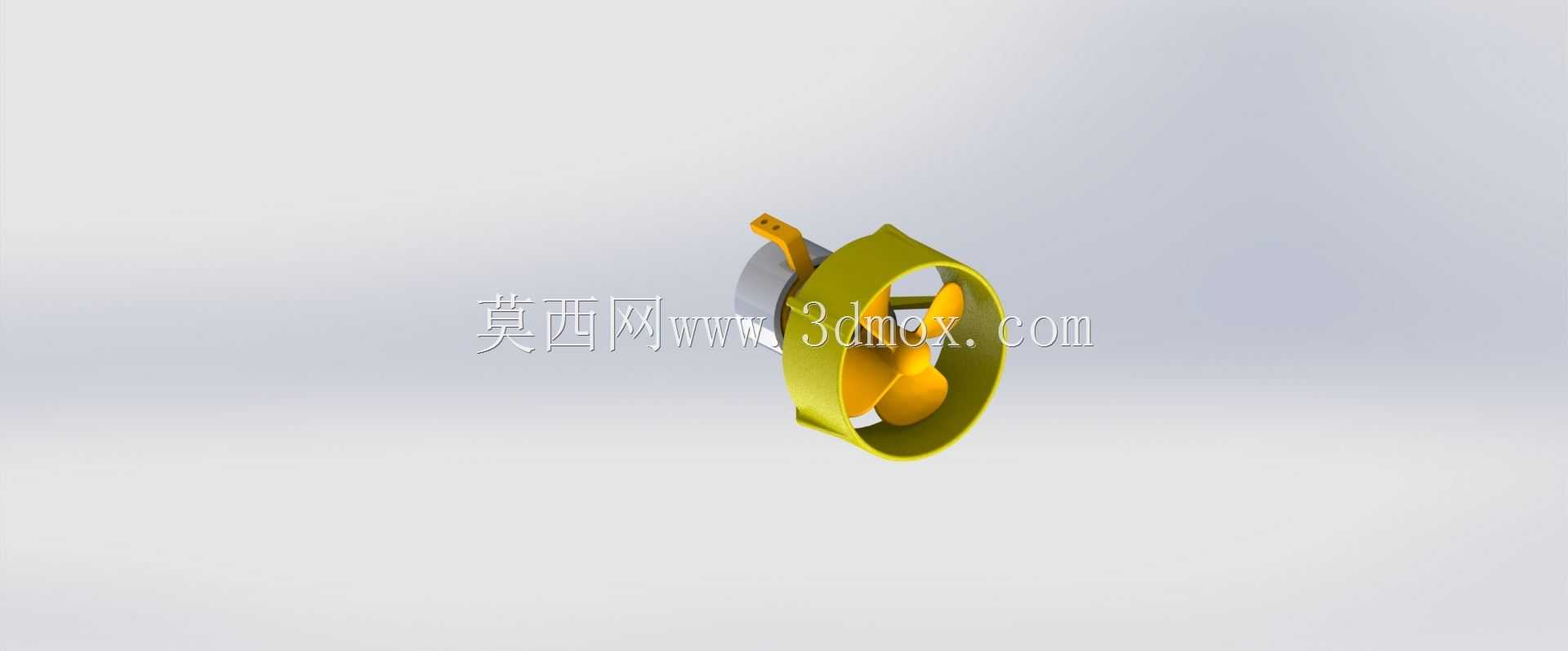

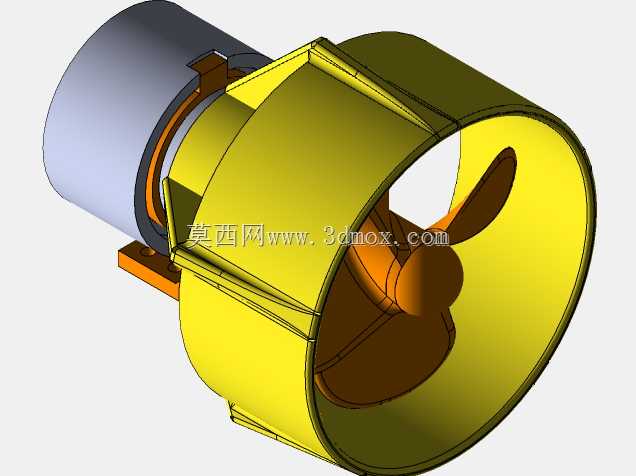

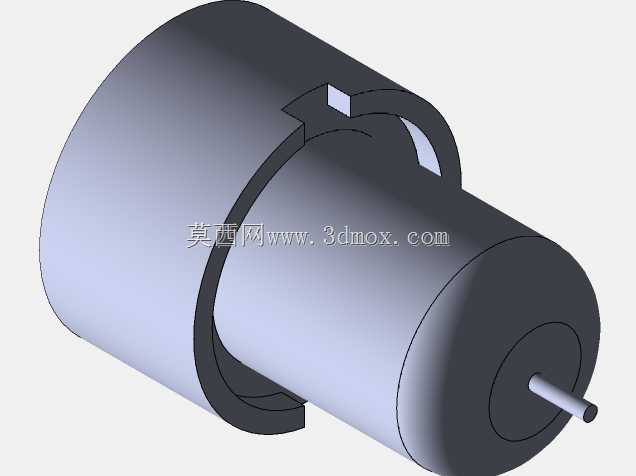

　　在船舶与水下航行器推进系统的设计环节，导管式螺旋桨的结构合理性直接决定了推进效率与航行稳定性，这套三维结构完整还原了带加速导管的螺旋桨总成装配关系，覆盖了桨叶、导管、轮毂连接段的全部配合特征，可直接用于推进系统的结构校核与流体仿真前置建模工作。从实际应用场景来看，这类带导管的螺旋桨结构不仅适配常规内河小型船舶的主推进需求，在小型自治水下航行器、遥控水下作业机器人的动力段设计中也有广泛应用，甚至部分改装型舱底泵的动力输出端也会采用同构型的叶轮导管结构，通过导管的整流作用减少叶尖涡流损失，提升低航速下的推力输出效率。

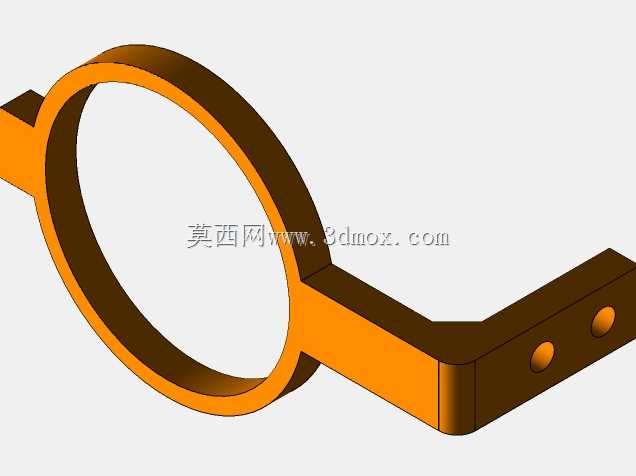

　　设计过程中首先明确了不同工况下的边界约束：针对船舶主推进场景，导管内壁与桨叶叶尖的间隙控制在合理公差范围内，既避免航行过程中桨叶形变剐蹭导管内壁，又尽可能缩小间隙减少流体泄漏损失；针对水下机器人应用场景，导管外侧预留了标准的安装法兰接口，可直接与航行器尾部的耐压舱段对接，安装孔位的位置度公差满足水下密封件的装配要求，不需要额外做转接结构设计。桨叶的翼型采用了适配导管内流场的专用剖面，相比常规敞水螺旋桨，叶根处的厚度做了针对性加强，能够承受导管内流速提升带来的更高载荷，同时叶梢位置做了小角度的卸载修形，降低导管内壁处的压力脉动，减少推进过程中的结构振动。

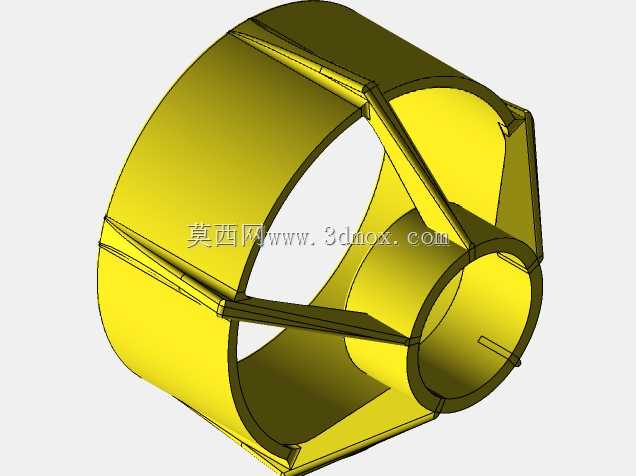

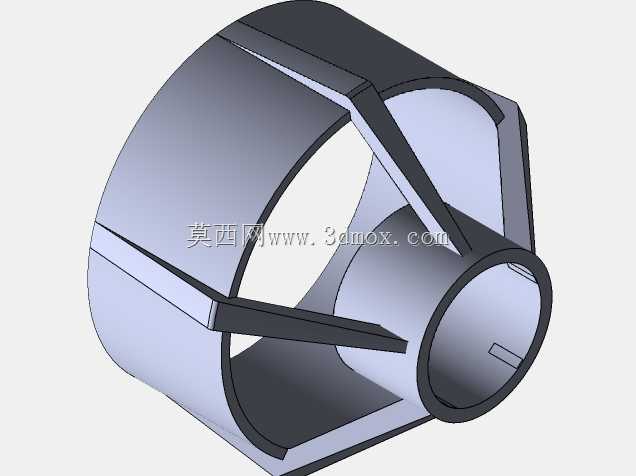

　　导管的截面采用加速型翼型设计，入口段做了圆滑的导圆过渡，避免来流在导管前缘产生流动分离，出口段的扩散角控制在流体不发生脱流的范围内，将导管内的流体动能高效转化为推力，相比同直径的敞水螺旋桨，低进速工况下的推力系数可提升两成以上，非常适合重载作业的船舶与低速水下航行器使用。从安装边界来看，轮毂的输入端预留了标准的轴连接孔位与键槽结构，可直接匹配常规的船用推进轴系，不需要额外加工转接轴；导管的外侧设置了多个径向的支撑筋连接位，可根据安装需求加装导流帽或者防缠绕格栅，避免水中的漂浮杂物缠绕桨叶。

　　针对舱底泵改装的应用场景，这套结构的桨叶与导管间隙做了进一步优化，能够适配含少量杂质的流体输送场景，导管的进出口端预留了管道连接的法兰结构，可直接串入舱底的排水管路中，叶轮的动平衡精度满足泵类设备的运行要求，运转过程中的振动幅值控制在泵用标准允许范围内。建模过程中完整保留了所有零件的倒角、圆角与工艺特征，比如桨叶与轮毂连接位置的铸造圆角、导管外壁的减重槽结构、安装孔的倒角细节，所有配合面的尺寸公差都按照机械加工的常规要求做了标注参考，结构工程师拿到模型后可以直接根据自身的安装需求调整尺寸参数，不需要重新从零开始构建基础结构。在流体仿真前置处理环节，模型的所有曲面都做了连续性检查，没有破面、重叠面等问题，可直接导入流体仿真软件划分网格，开展不同进速、不同转速下的敞水性能计算，也可以基于这个基础模型开展桨叶翼型优化、导管型线调整等迭代设计工作，大幅缩短前期的建模周期。针对实际加工场景，模型的结构拆分符合铸造与机加工的工艺要求，导管可以采用分体铸造后焊接成型，桨叶可以采用五轴加工或者铸造后打磨的方式生产，所有壁厚都满足铸件的最小壁厚要求，不会出现加工过程中结构变形的问题。
