框架式水下探测作业运载装置结构设计

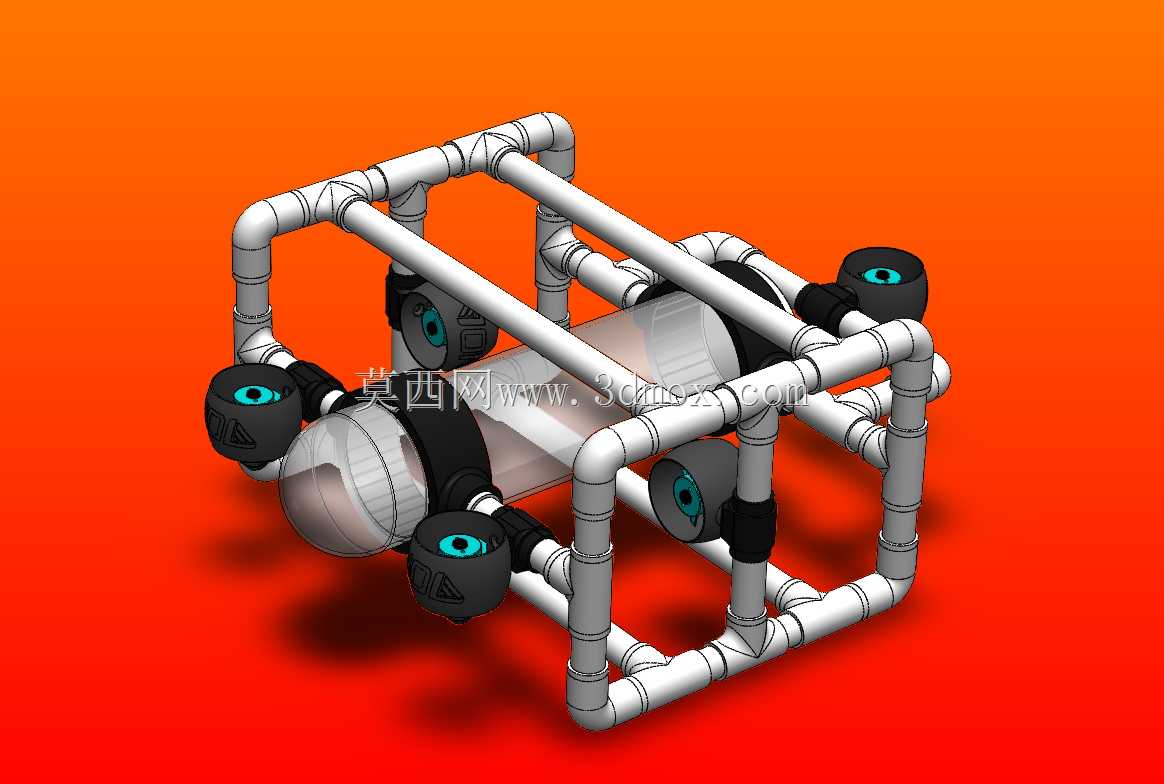

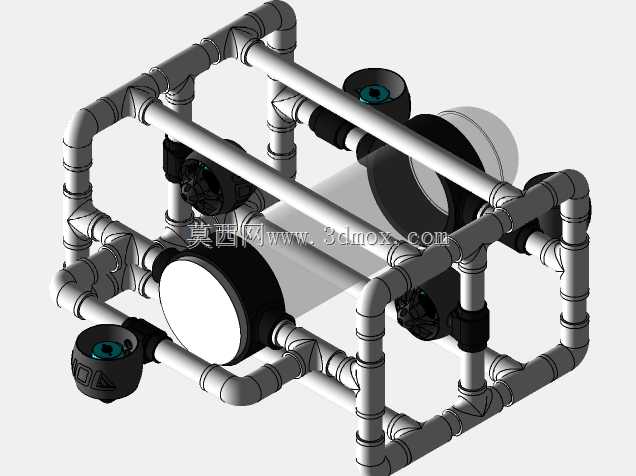

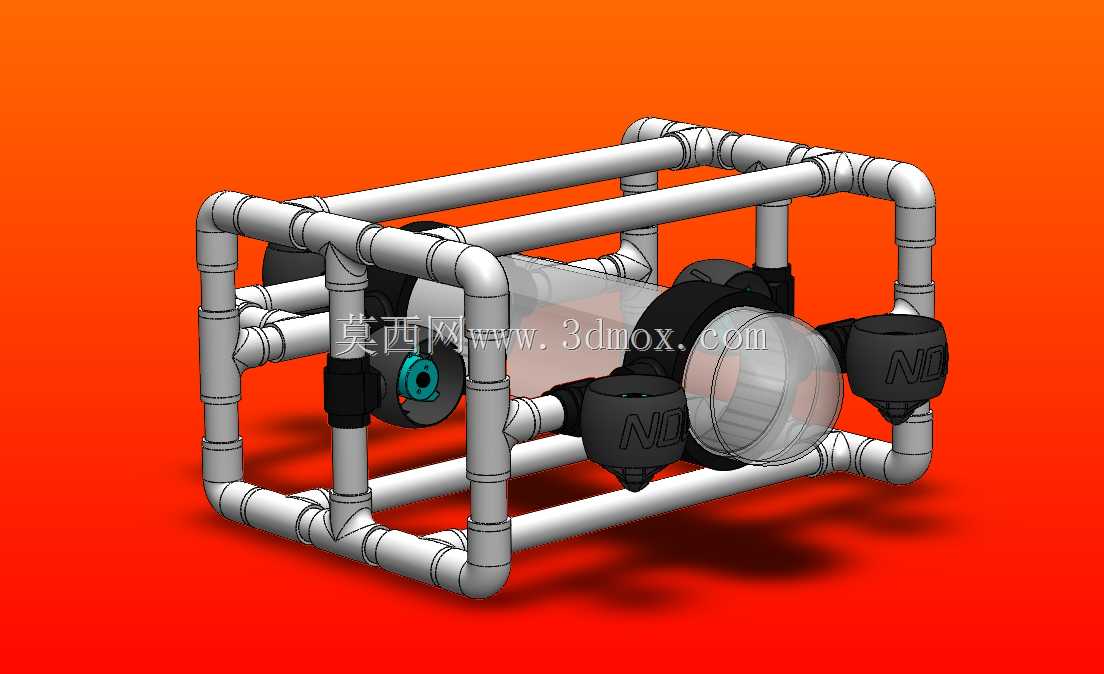

　　这套水下探测运载装置采用开放式框架构型设计，核心适配近岸浅水域的水下探查、管线巡检、水下结构目视检测等作业场景，整体结构围绕模块化拆装、多载荷兼容的工程需求搭建，框架主体采用标准管材拼接成型，所有连接节点采用标准接头锁紧固定，无需复杂焊接工序即可完成主体组装，现场维护更换部件的操作门槛极低。从结构布局来看，框架整体为矩形笼式构型，外围管材形成完整的防护边界，可避免水下航行时碰撞礁石、构筑物对内部搭载的探测元件、动力单元造成直接冲击，框架预留的多组安装位可根据作业需求灵活调整搭载模块，包括水下摄像单元、照明组件、推进器、水质探测传感器等不同功能部件，安装孔位采用通用间距设计，可兼容市面主流的水下作业标准配件。

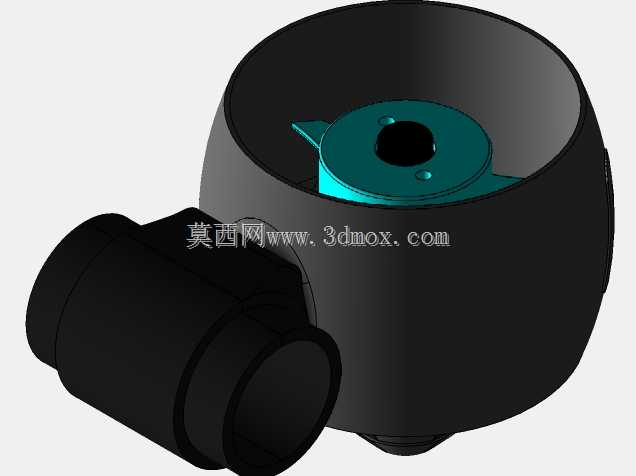

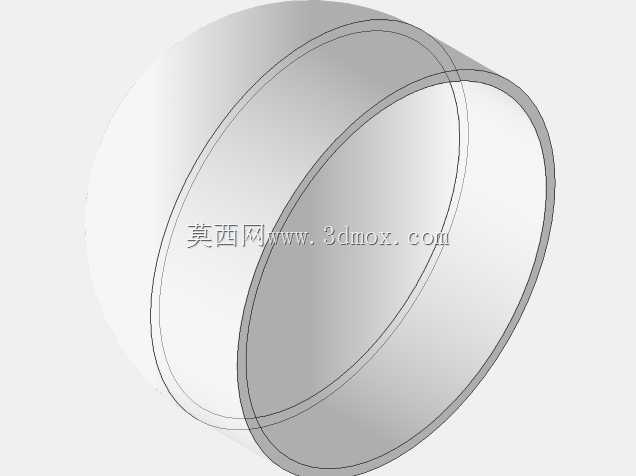

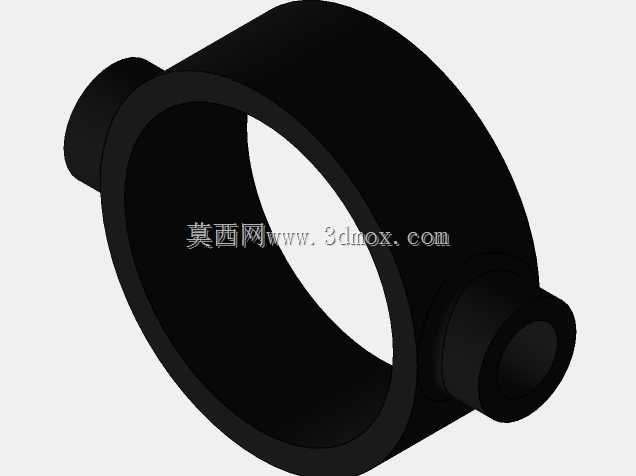

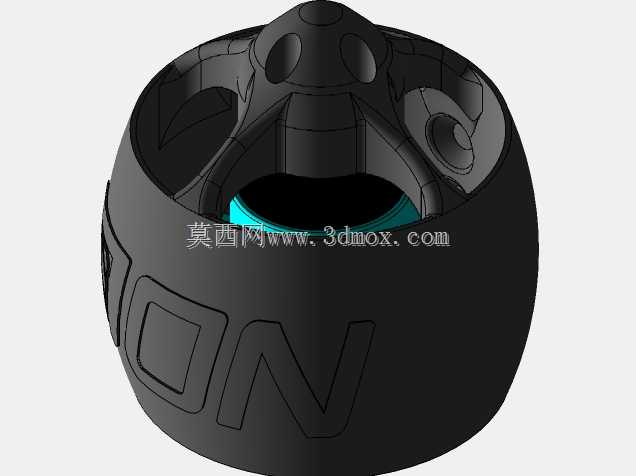

　　动力单元采用多推进器分布式布局，分别布置在框架的水平与垂直方向对应位置，可实现水下多自由度的姿态调整，包括定深悬停、水平平移、原地转向等动作，满足狭窄水域内的精细探查作业需求，推进器的安装支架采用快拆结构设计，可根据作业水域的流速情况调整推进器的安装角度与数量，适配不同水动力环境下的推力需求。框架内部的舱体采用密封承压设计，用于放置控制电路、电池组等核心电气元件，舱体与框架之间采用减震垫连接，可降低推进器运行时产生的振动对精密探测元件的信号干扰，舱体的端盖采用快开密封结构，便于日常检修时快速开启，无需拆解整体框架即可完成内部元件的更换调试。

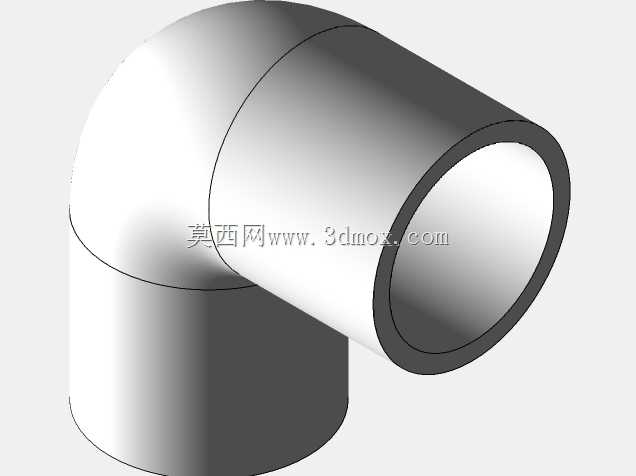

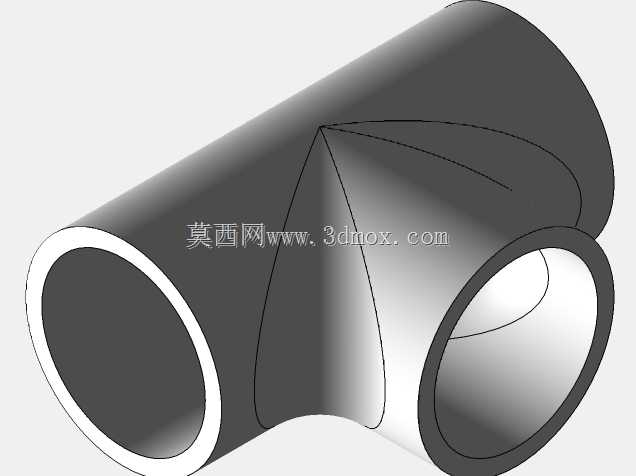

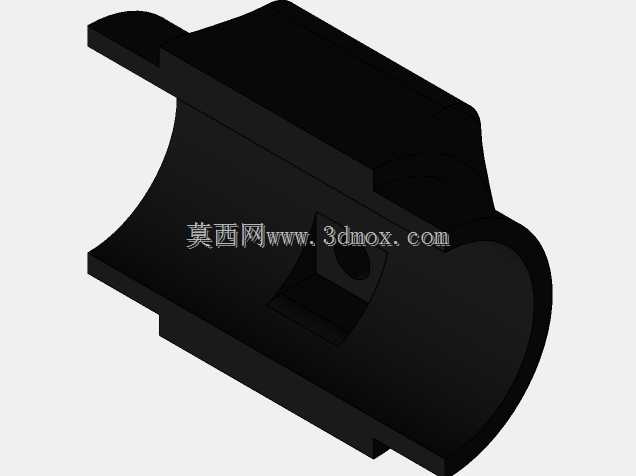

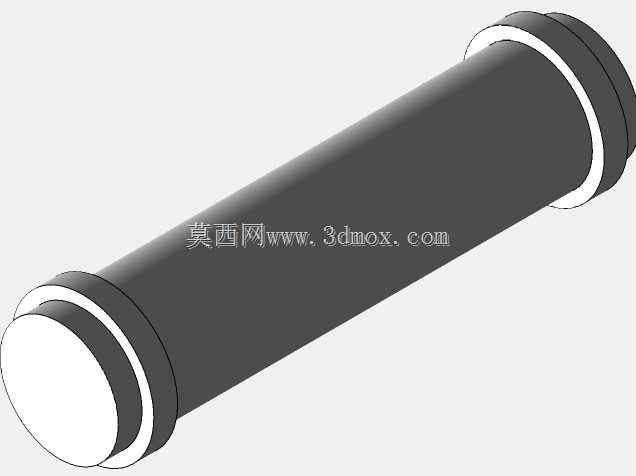

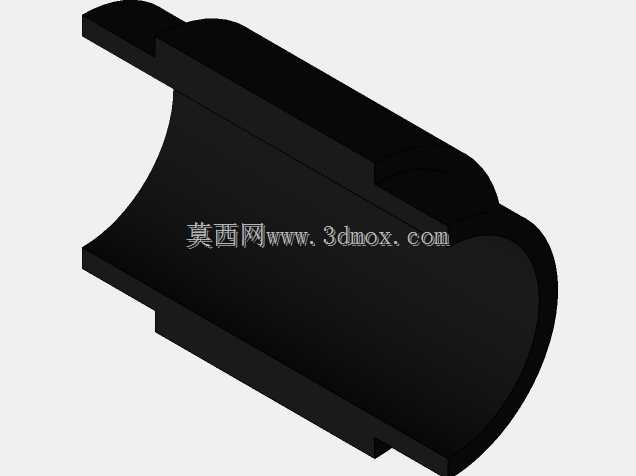

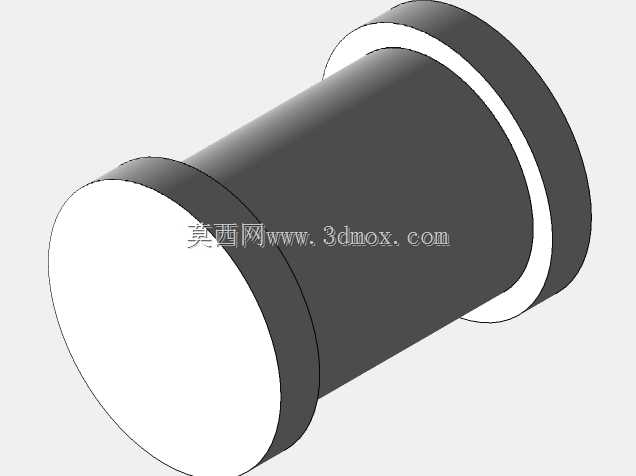

　　从安装边界来看，整体框架的外围尺寸控制在小型作业船可单人吊运的范围内，无需大型吊装设备即可完成布放与回收作业，框架底部预留有配重安装位，可根据搭载载荷的重量调整配重块的数量与位置，保证装置在水下的重心稳定，避免航行时出现侧翻、姿态倾斜等问题。装置的白色管路部件可采用标准PVC管材替代加工，降低整体制造成本，黑色功能部件采用密封结构设计，满足水下承压使用要求，所有外露的线缆均沿框架管材内壁布置，通过管卡固定，避免航行时线缆被水下杂物勾挂造成损坏。

　　在实际作业场景中，该装置可替代人工潜水完成近岸水域的坝体缺陷检查、水下管线摸排、养殖区水下环境观测、沉船残骸初步探查等任务，开放式的框架结构相比密闭式壳体设计，具备更好的水流通透性，可降低水下航行时的水流阻力，同时便于作业后快速冲洗清理框架缝隙内附着的泥沙、藻类等杂物，减少日常维护的工作量。设计过程中充分考虑了不同加工条件的适配性，具备3D打印条件的场景可直接打印黑色连接与功能部件，搭配标准PVC管材快速组装成型，不具备3D打印条件的场景也可采用机加工方式制作对应密封部件，整体结构的加工精度要求适中，普通机加工车间即可完成全部非标部件的生产，无需特殊的加工工艺。框架的管材连接处均做了圆角过渡处理，避免尖锐棱角在布放回收时划伤作业人员，也可减少水下航行时棱角处产生的紊流对航行稳定性的影响，所有外接功能部件的接线均采用标准水密接插件，可实现不同模块的快速插拔更换，作业时可根据任务需求快速切换搭载的探测模块，无需改动整体线路布局。
