船舶动力推进用五叶螺旋桨结构设计

在中小型内河作业船、休闲游艇以及水下潜航设备的动力系统选型中，螺旋桨作为直接将轴系旋转动能转化为流体推力的核心执行部件，其叶型设计、叶数选择直接决定了整套动力系统的推进效率、运行振动水平以及空化耐受能力。不同于常见的三叶、四叶螺旋桨构型，这款五叶结构的螺旋桨在设计阶段就瞄准了低振动、高推进效率的应用需求，五片桨叶沿桨毂周向均匀分布，相邻桨叶之间的夹角保持72度，这种布局能够有效打散桨叶旋转过程中产生的周期性尾流脉动，降低桨叶经过船体尾部伴流区时的载荷波动，尤其适合对运行静谧性有要求的观光游艇、水下探测设备使用，能够大幅减少动力系统传递到船体的结构振动，提升乘坐或设备运行的稳定性。

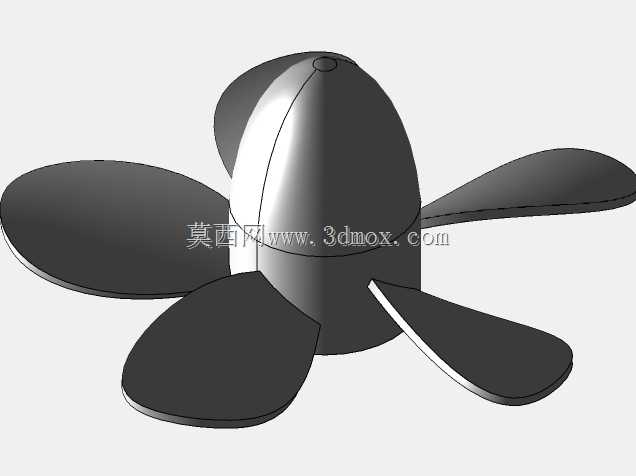

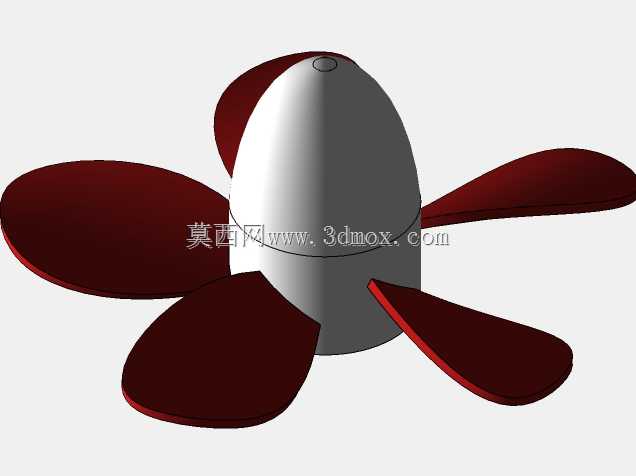

从结构设计逻辑来看，这款螺旋桨采用了整流帽与桨毂一体化的构型，前端的椭球形整流帽能够平滑引导来流进入桨叶工作区域，减少桨毂前端的流体滞止区带来的阻力损失，桨毂主体采用等直径圆柱段设计，既能够保证与动力输出轴的配合长度，传递足够的旋转扭矩，也能为五片桨叶提供足够的安装支撑面，避免桨叶根部因为应力集中出现断裂失效。每一片桨叶的截面都采用了典型的翼型构型，从叶根到叶梢存在连续的扭角变化，这种扭角设计是为了匹配桨叶不同半径位置的线速度差异——靠近桨毂的位置线速度更低，需要更大的翼型安装角来获得足够的推力分量，而靠近叶梢的位置线速度更高，更小的安装角能够避免翼型攻角过大引发流动分离，降低空化发生的概率。桨叶的边缘做了圆滑过渡处理，叶梢位置没有尖锐的棱角，既能够减少加工过程中的应力集中，也能降低叶梢涡的强度，减少螺旋桨运行过程中的能量耗散。

在实际安装适配层面，这款螺旋桨的桨毂内孔可以根据配套的动力输出轴尺寸做适配加工，常规适配的轴径范围覆盖20mm到40mm区间，能够匹配15马力到60马力区间的舷外机、船用电机以及小型柴油机动力输出端。安装时需要保证螺旋桨的端面与轴系的垂直度误差控制在0.1mm以内，避免因为安装偏斜带来的附加不平衡力，桨叶与船体尾部舵板、船体外壳的最小间隙需要控制在桨叶直径的10%以上，防止桨叶旋转过程中与船体结构发生剐蹭，同时也能减少船体表面对桨叶入流的干扰，保证螺旋桨的推进效率能够达到设计值。在日常运维场景中，五叶螺旋桨相比三叶螺旋桨，在相同的推力需求下可以采用更低的旋转转速，这不仅能够降低动力系统的噪声水平，还能减少桨叶表面的空蚀损伤——因为更低的转速意味着叶梢位置的线速度更低，桨叶表面的低压区压力不会过度降低到水汽化压力以下，能够有效延长螺旋桨的使用寿命，减少水下维护更换的频次。

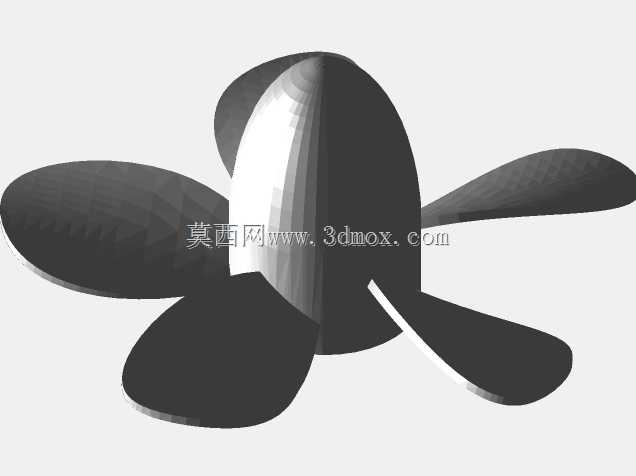

从建模实现的角度来看，这款螺旋桨的建模过程需要先完成单个桨叶的曲面构建，通过翼型截面的放样生成光滑的桨叶曲面，保证桨叶表面的曲率连续，避免出现曲面折角带来的流动阻力增加，之后通过圆周阵列生成五片均匀分布的桨叶，再与桨毂、整流帽做布尔合并，最后对所有的连接位置做圆角过渡处理，消除建模过程中产生的尖锐棱角。整个模型的曲面质量能够直接导入流体仿真软件做流场分析，也可以用于后续的铸造、3D打印加工流程，不需要额外的曲面修补工作。在实际的选型匹配过程中，设计人员需要根据船体的设计航速、吃水深度、动力系统的额定转速与扭矩参数，调整桨叶的直径、盘面比以及翼型扭角分布，而这款五叶螺旋桨的基础构型可以作为通用的设计模板，通过参数调整快速适配不同的动力配套需求，减少重复建模的工作量。
