船用三叶螺旋桨三维结构设计模型

在小型内河作业艇、民用休闲游船、水下潜航器的推进系统选型中，三叶螺旋桨是应用覆盖度极高的核心动力转换部件，其核心作用是将传动轴输出的旋转扭矩转化为轴向推进力，推动载具在水体环境中完成前进、转向等动作，相比两叶桨，三叶结构在运转时的动平衡表现更优，桨叶入水冲击带来的振动幅度更小，能有效降低船体传导的共振噪音，相比四叶及以上的多叶桨，三叶结构的水阻损耗更低，在同等主机功率输出下能获得更高的推进效率，兼顾了运行稳定性与动力转换效率的平衡，适配中小功率的船用动力输出场景。

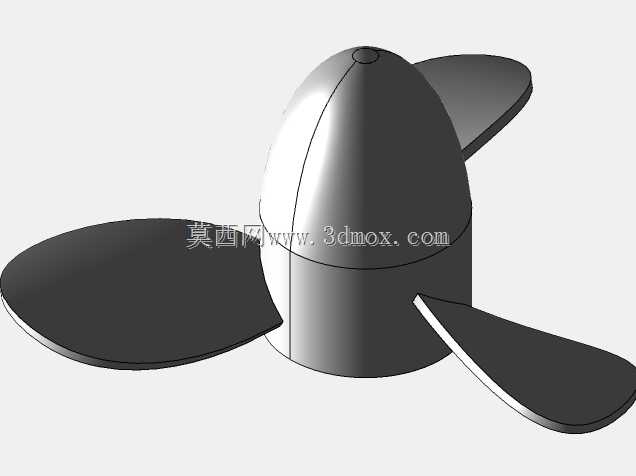

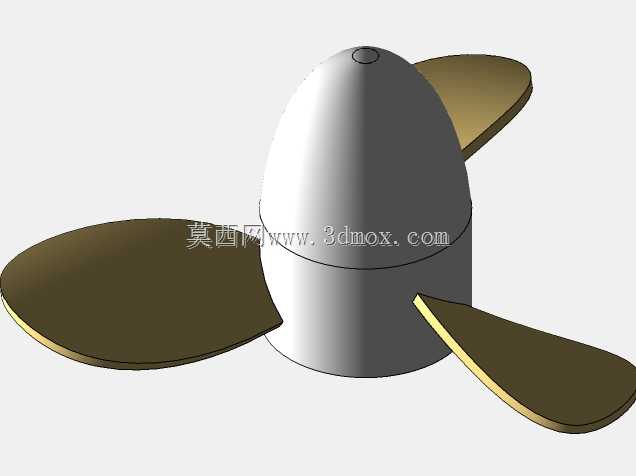

从结构设计逻辑来看，该螺旋桨采用整流帽与桨叶一体化的装配结构，前端的椭球形整流帽并非单纯的外形装饰件，其曲面弧度经过流体特性匹配设计，能够在桨叶高速旋转时梳理前端来流，减少桨毂位置的紊流涡旋产生，降低空泡效应出现的概率，延长桨叶的实际使用寿命，同时整流帽完全覆盖桨毂与传动轴的连接位置，避免水中的泥沙、漂浮杂物缠绕在轴接位置，降低运维过程中的清理频次。三片桨叶沿桨毂周向呈120度等夹角分布，每片桨叶的截面采用翼型曲面设计，从叶根到叶梢的弦长、厚度、螺距角呈连续渐变过渡，叶根位置厚度最大，保证与桨毂连接的结构强度，能够承受扭矩传递过程中的弯曲载荷与水体反作用力，避免高负荷运转时出现叶根断裂的失效问题；叶梢位置厚度逐步收窄，减少旋转过程中的叶梢涡流损耗，提升推进效率。桨叶的叶面与叶背曲面曲率经过匹配设计，旋转时叶面推动水体产生向后的射流，依靠反作用力形成向前的推力，曲面的顺滑度直接影响水阻大小与推力输出的线性度，建模过程中需要保证曲面G2连续，避免局部曲率突变带来的流场紊乱。

从安装边界与尺寸适配角度，该螺旋桨的桨毂内部设计有标准的轴连接孔位，可与对应直径的传动轴通过键连接实现周向固定，搭配锁紧螺母完成轴向定位，安装时需要保证桨叶端面与船体尾轴管的安装间隙满足安全距离要求，避免旋转过程中桨叶剐蹭船体结构或尾轴密封件；桨叶的旋转直径需要匹配船体尾部的吃水深度，保证满载航行时所有桨叶能完全没入水面以下，避免桨叶露出水面造成推力损失与拍击振动。在实际工况适配中，该型三叶螺旋桨的螺距参数适配中低转速的动力输出场景，在小型船舶常用的巡航转速区间内，能保持较高的推进效率，不会出现螺距过大导致的主机负荷过载，或是螺距过小导致的动力浪费问题。

在结构强度校核层面，桨叶的材质适配可根据使用场景选择铸铜、工程塑料或是不锈钢材质，不同材质对应的桨叶厚度可根据载荷要求做参数化调整，建模时保留了叶根位置的圆角过渡特征，避免应力集中导致的疲劳损坏，三片桨叶的质量分布严格对称，做动平衡校验时可通过叶梢位置的微量去重实现平衡精度要求，减少高速旋转时的径向跳动，降低尾轴轴承的磨损速率。在实际应用场景中，这类三叶螺旋桨除了应用在小型水面船舶上，也可适配小型水下机器人、遥控潜航器的推进系统，在低速大推力的输出场景下，相比导管桨拥有更简单的结构，更低的维护成本，在杂物较少的开阔水域拥有更好的适用性。设计过程中需要重点关注桨叶的螺距精度，螺距的一致性直接影响推进时的推力均匀性，若三片桨叶的螺距偏差过大，会导致旋转时各方向推力不均，带来周期性的振动传导至船体，影响乘坐舒适性与部件使用寿命。
