流线型休闲观光小艇结构设计

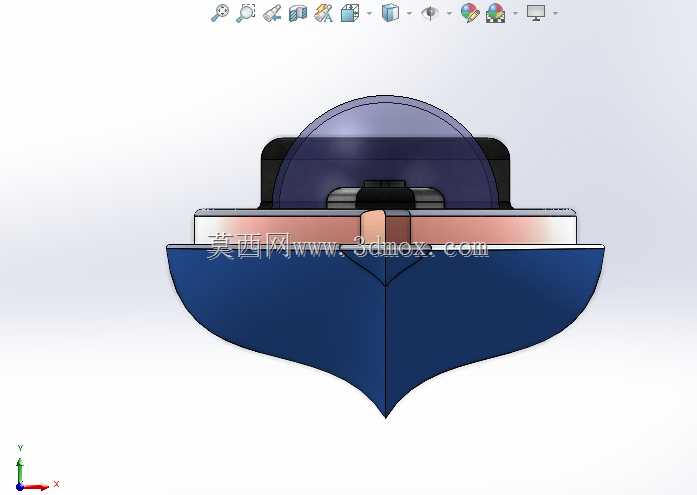

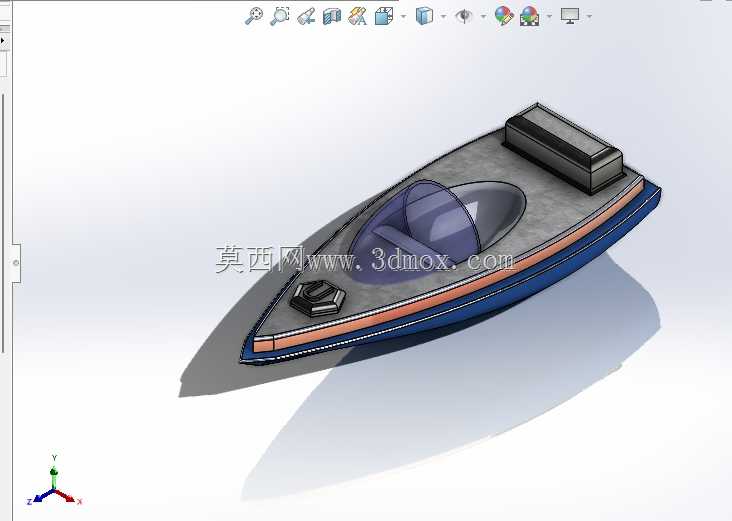

在近岸休闲观光、小型水域巡检、水上运动配套的场景中，小型动力艇的结构合理性直接决定航行效率与使用体验，这款小艇的三维结构设计完全围绕近岸浅水区域的使用需求展开。从实际用途来看，该艇可承载2-3人完成近岸观光、湖面巡检、水上休闲垂钓等作业，整体吃水深度控制在0.35米以内，能够适应水深不低于0.5米的平静内河、湖泊、近岸浅海区域，不会因为吃水过深出现搁浅问题。设计阶段优先考虑了航行阻力优化，整个船体采用连续变截面的流线型轮廓，船首采用微上翘的V型剖线，能够在航行时破开表层水流，减少兴波阻力，船身中部采用宽体平底过渡，保证行驶过程中的横向稳定性，即使在3级以下风浪的水面也不会出现明显侧倾，船尾部分做了收窄压浪设计，能够减少航行时尾部的浪花飞溅，避免动力输出区域出现水流紊流影响推进效率。

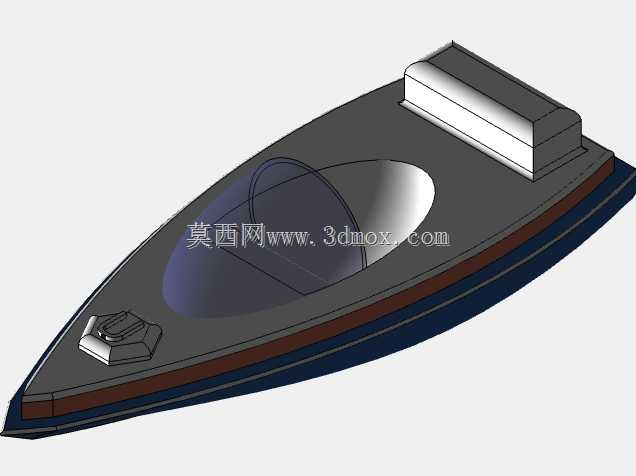

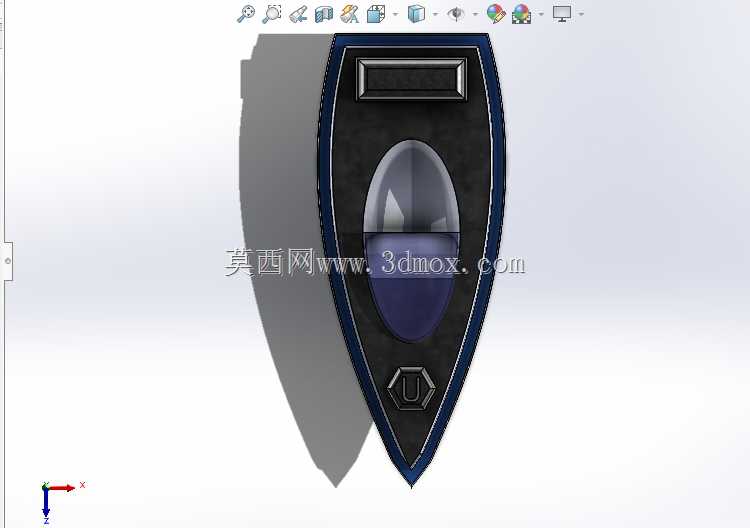

从功能特性来看，船体上层结构做了明确的功能分区，船首位置设置了嵌入式的系缆桩结构，可直接配套缆绳完成岸边停靠固定，不需要额外加装焊接固定件，避免了后期加装带来的船体漏水隐患；中部为半包围式驾驶乘坐区，弧形挡风结构采用一体化曲面设计，既能够阻挡航行时迎面的气流与溅水，也不会遮挡驾驶人员的前方视野，乘坐区的内凹深度控制在0.4米，能够给乘坐人员足够的侧向支撑，避免转向时出现侧滑；船尾设置了独立的设备舱，可放置动力电池、小型推进器主机以及应急救援物资，舱盖采用翻折式密封结构，配合边缘的密封胶条能够避免航行时水花进入舱内损坏设备，舱体的承重设计达到25kg，完全满足小型电动推进系统的安装重量要求。

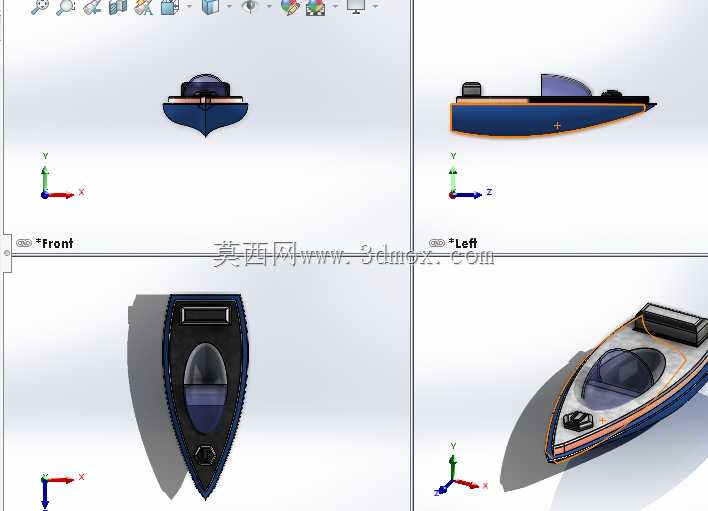

设计过程中对安装边界做了明确的参数限定，整船总长控制在3.2米，型宽1.2米，型深0.6米，整体重量控制在85kg以内，既可以通过小型拖车完成陆地转运，也可以直接通过人力完成岸边的短距离挪移，不需要大型吊装设备配合。船体的材质模拟做了分区域处理，船身主体采用玻璃钢层压结构的厚度设计，船壳厚度均匀控制在8mm，既保证足够的结构强度抵御水面漂浮物的撞击，也不会因为壁厚过大增加整船重量；船身内部的乘坐平台、设备舱支架采用轻质铝合金骨架支撑，骨架与船壳之间采用结构胶粘接加铆钉固定的连接方式，避免焊接带来的应力变形问题；船舷位置设置了一圈橡胶防撞条的安装槽，安装槽距离船舷上边缘20mm，可直接嵌入直径30mm的橡胶防撞条，停靠时能够缓冲船体与岸边的碰撞冲击力，保护船壳表面不受磨损。

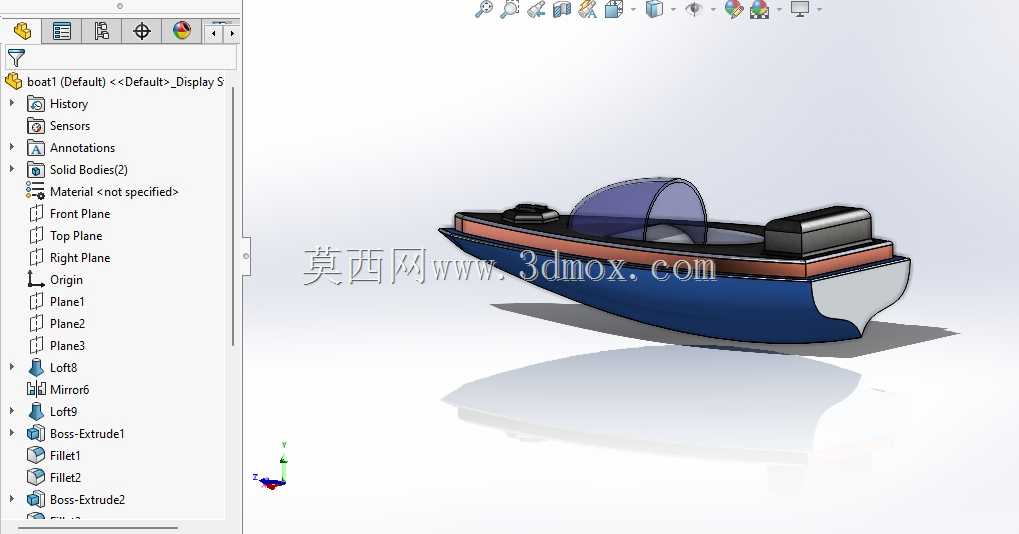

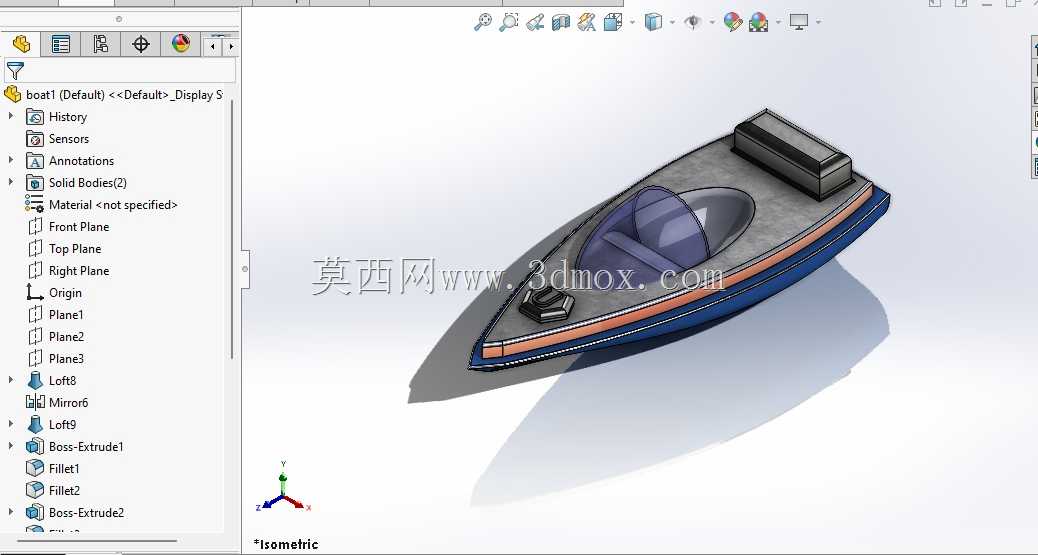

在结构细节处理上，船体表面的纹理做了仿真材质区分，甲板区域采用防滑纹理设计，纹理深度1.5mm，即使甲板表面沾有水渍也能保证足够的摩擦力，避免人员行走时滑倒；船身侧面的装饰条采用嵌入式安装结构，不需要额外使用胶粘固定，后期维护更换时可以直接拆卸替换；船底部分做了纵向的导流筋设计，导流筋高度10mm，沿船长方向连续布置，既能够提升船底的结构刚度，减少高速航行时船底的形变，也能够引导船底水流顺畅流向尾部，减少水流紊乱带来的阻力提升。整个模型的结构设计完全匹配实际生产的工艺要求，所有的曲面过渡都做了曲率连续处理，不存在尖锐的棱角或者倒扣结构，既可以通过玻璃钢糊制工艺完成生产，也可以通过三维数控加工直接制作模具，不需要额外对模型做工艺修补，能够直接用于结构验证、模拟仿真以及生产模具的制作参考，也可以作为水上项目配套设备选型的可视化参考依据，帮助设计人员快速核对小艇与停靠码头、转运设备的尺寸匹配度。
