复古双翼螺旋桨老式飞机结构建模

　　本次建模的老式双翼螺旋桨飞机，可覆盖航空科普教具制作、复古航模复刻、影视道具预制、航空文化展陈布置等多个场景，在青少年航空科普教学环节，该结构模型可拆解展示早期飞行器的布局逻辑，帮助学习者理解双翼构型的升力特性；在复古航模设计领域，可作为激光切割木质拼装航模的结构基准，直接输出各部件的加工轮廓；在影视道具预制环节，可依托模型完成等比例缩放的实体道具制作，还原早期航空时代的视觉特征；在航空文化展陈中，可作为微缩展品搭配场景布置，直观呈现早期民用飞机的结构特点。

　　从实际功能特性来看，该机型采用上下双翼布局，相较于单翼构型，在较低的飞行速度下可获得更大的升力系数，适配早期小功率动力单元的输出特性，适合短距离起降的使用需求。机身采用流线型修型设计，在降低飞行阻力的同时，预留了开放式驾驶舱的安装空间，驾驶舱内配置有符合早期机型特征的座椅、操纵杆与模拟仪表板，可完整还原人机交互的布局逻辑。尾部配置固定水平安定面与带大舵的垂直尾翼，水平安定面负责维持飞行过程中的纵向稳定性，垂直尾翼的大尺寸舵面可提供充足的航向操纵力矩，适配低速飞行下的舵效特性。机头位置安装单缸径向发动机配套的螺旋桨组件，螺旋桨叶片的翼型经过修型，可匹配对应转速下的推力输出需求，螺旋桨与发动机舱的连接位置预留了安装定位结构，可满足实体模型的装配要求。起落架采用固定支柱式结构，包含辐条轮与减震支柱，减震支柱可吸收着陆过程中的冲击载荷，辐条轮的结构还原了早期机型的起落架特征，同时保证了起落架的结构强度与轻量化需求。机翼与机身表面的纹理模拟了织物蒙皮与木质结构的材质特征，可直观呈现早期飞机的材料使用特点。

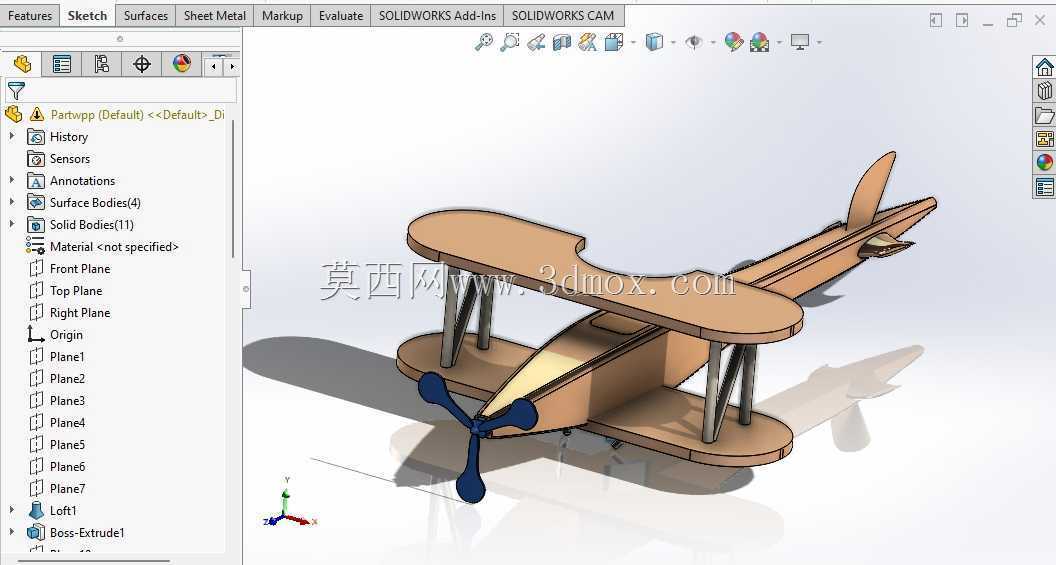

　　设计过程中首先确定整体构型的比例关系，以早期双翼教练机的实际尺寸为基准，按照建模比例缩放确定各部件的边界尺寸：机身总长度控制在对应比例下的合理区间，上下机翼的展长、弦长按照双翼机的气动布局要求设定，上下机翼之间的支撑张线与支柱结构按照受力路径布置，保证结构传力的合理性。建模顺序从机身基准骨架开始，首先绘制机身的纵向轮廓草图，通过凸台拉伸生成机身的主体结构，再对机身表面进行流线型修型，保证曲面过渡顺滑；随后绘制上下机翼的翼型草图，通过拉伸生成机翼主体，再根据机翼与机身的相对位置完成装配定位，添加机翼间的支撑支柱与张线结构，支柱的连接位置对应机翼与机身的受力点，避免出现结构干涉。尾翼部分分别绘制水平安定面、垂直尾翼与舵面的轮廓，按照尾力臂的长度要求定位在机身尾部，保证操纵面的偏转空间充足。起落架部分首先确定起落架的安装点位于机身下部重心前方的合理位置，保证地面滑跑过程中的稳定性，再依次绘制减震支柱、轮轴与辐条轮的结构，预留装配间隙。螺旋桨部分按照螺旋桨的翼型扭转角度绘制叶片曲面，通过圆周阵列生成三叶片结构，定位在机头的发动机输出轴位置，保证螺旋桨旋转时不会与机身、机翼发生干涉。驾驶舱部分按照人体工程学要求布置座椅、操纵杆的位置，模拟仪表板的布局符合早期飞机的仪表配置逻辑，各部件之间预留足够的操作空间。

　　安装边界方面，各部件的装配公差按照实体模型的加工要求设定，机翼与机身的连接位置预留定位凸台，支柱与机翼、机身的连接位置预留安装孔位，起落架与机身的连接位置设置加强结构，螺旋桨与发动机轴的连接位置设置轴孔配合，所有可拆分部件的配合间隙控制在合理范围内，既满足装配需求，又不会出现过大的间隙影响外观效果。模型中所有结构的尺寸标注与注释完整，可直接用于指导实体模型的加工与装配，材质纹理的设置可直接用于渲染输出，满足不同场景下的使用需求。
